Descripción

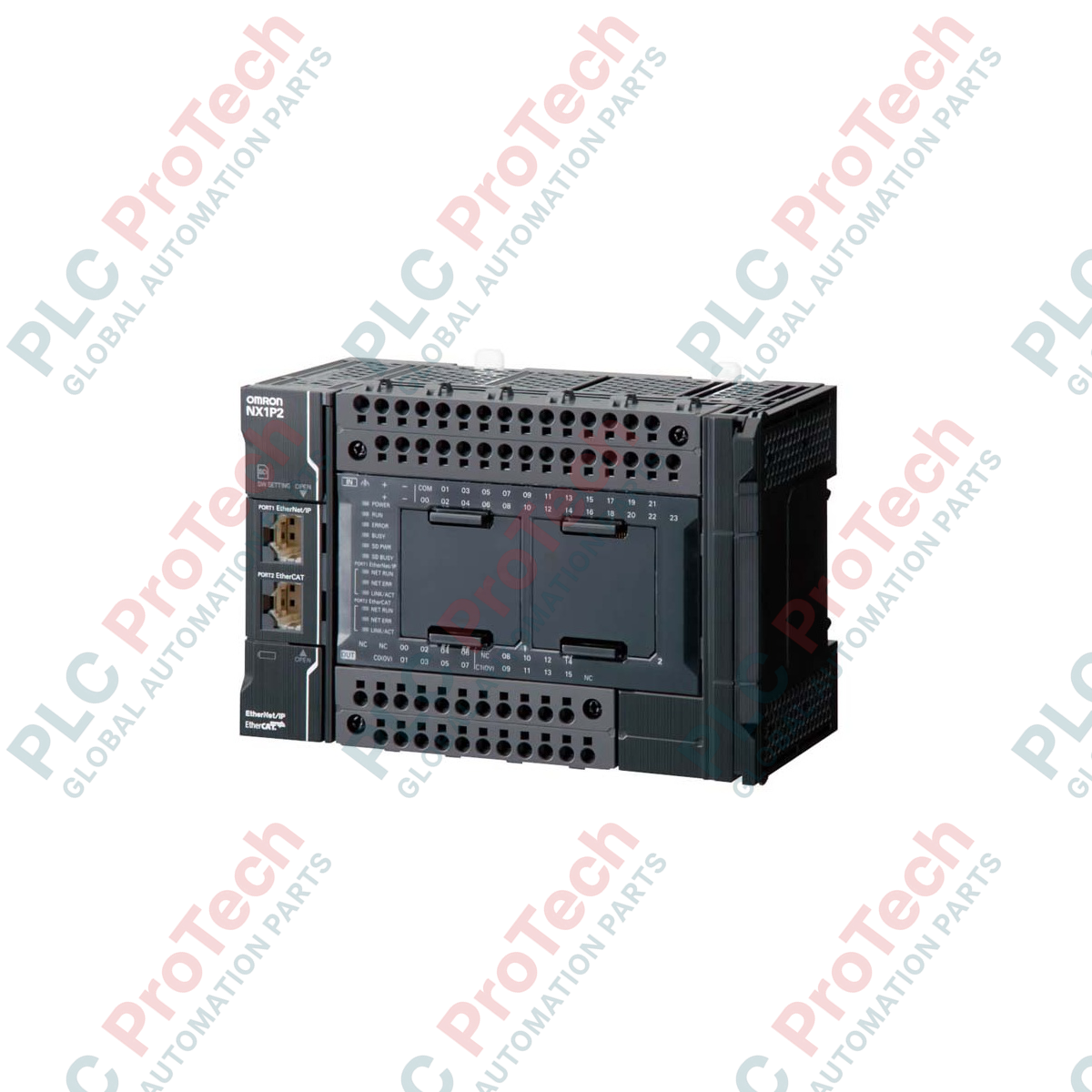

Diseñada para el control integrado de aplicaciones de movimiento y secuenciación a pequeña escala, la plataforma de ejecución Omron NX1P2-1140DT1 ofrece procesamiento avanzado dentro de la arquitectura de automatización Sysmac. Al incorporar E/S integradas, control de red EtherCAT y comunicaciones EtherNet/IP en una carcasa compacta, este controlador funciona como un centro de automatización altamente determinista. Diseñado para responder en tiempo real, ejecuta su tarea principal con un ciclo de 2 ms y utiliza 1.5 MB de memoria de programa y 2 MB de memoria de variables para ejecutar algoritmos de control complejos sin demoras. La configuración de E/S integrada cuenta con 40 puntos de terminal configurados con lógica de salida PNP con suministro de corriente, lo que facilita la conexión directa con dispositivos de campo industriales modernos.
Características
-
Control de movimiento síncrono: Admite engranajes electrónicos en tiempo real, control por levas e interpolación multieje.
-
Arquitectura de E/S integrada: Incluye 40 puntos de estado sólido (24 entradas y 16 salidas PNP con suministro de corriente) directamente en el módulo.
-
Capacidad de doble red: Los puertos integrados para EtherCAT (maestro) y EtherNet/IP permiten sincronizar movimientos de alta velocidad e integrar la fábrica con sistemas empresariales simultáneamente.
-
Integración con Sysmac Studio: Se configura y programa mediante una plataforma de software única y unificada.
-
Ampliabilidad: Se conecta fácilmente con módulos de E/S de la serie NX y placas opcionales para ampliar la comunicación serie y analógica.
Aplicaciones
- Maquinaria de envasado y etiquetado de alta velocidad.
- Sistemas de pórtico multieje de recogida y colocación.
- Sistemas de llenado, dosificación y embotellado de precisión.
- Manipulación de materiales de entrada y salida, y seguimiento de transportadores.
Especificaciones técnicas
| Fabricante |
Omron |
| Número de modelo |
NX1P2-1140DT1 |
| Serie de control |
Sysmac NX1P |
| Tiempo de ciclo de la tarea principal |
2 ms |
| Memoria de programa |
1.5 MB |
| Memoria de variables |
2 MB |
| Interfaces de comunicación |
Maestro EtherCAT, EtherNet/IP, Ethernet TCP/IP |
| Configuración de E/S integrada |
40 puntos: 24 entradas, 16 salidas (transistor, PNP con suministro de corriente) |
| Rango de tensión de alimentación |
20.4 a 28.8 VCC |
| Peso neto |
0.66 kg |
| Peso de envío (calculado) |
3.00 kg |
| Dimensiones (L x W x H) |
7.1 cm x 14.8 cm x 10.0 cm |
| País de origen |
Japón |
Conexiones e interfaces
| Grupo de puertos/terminales |
Asignación funcional |
| Puerto EtherCAT |
Conexión RJ45 para servoaccionamientos, acopladores de E/S remotas y sensores de visión. |
| Puerto EtherNet/IP |
Conexión RJ45 para HMI, SCADA, conectividad con bases de datos y configuración. |
| Terminal de alimentación |
Conexión directa para la alimentación de 24 VCC del sistema del controlador principal. |
| Terminales de entrada |
24 puntos, compatible con sensores estándar de 24 VCC de absorción o suministro de corriente. |
| Terminales de salida |
16 puntos, configuración de transistor PNP de suministro de corriente que requiere un común externo. |
Modelos alternativos y compatibilidad
El sufijo "DT1" indica que este controlador utiliza salidas de transistor PNP de suministro de corriente. Para aplicaciones que requieren salidas NPN de absorción de corriente, debe seleccionar el modelo alternativo "DT". La actualización desde controladores antiguos de la serie CP requiere una migración completa en Sysmac Studio. Asegúrese de actualizar el IDE a la versión 1.17 o posterior para garantizar la identificación correcta del catálogo de dispositivos y la programación de parámetros de esta revisión de hardware.
Errores de aplicación y notas de ingeniería
Para mantener una alta fiabilidad operativa, respete los requisitos de separación térmica dentro del armario eléctrico. Asegúrese de dejar al menos 30 mm de espacio libre por encima y por debajo de la carcasa del módulo cuando funcione cerca del límite superior del rango de temperatura ambiente. No tienda cables de CA de alta tensión en paralelo con las líneas de CC de baja tensión que alimentan las E/S integradas, para evitar interferencias electromagnéticas y transiciones falsas en las interrupciones de las entradas de alta velocidad.
Consejos de puesta en servicio y cableado
Antes de poner en servicio la unidad, confirme que la tensión de la fuente de alimentación externa de E/S esté regulada según los parámetros estándar de VCC y coincida con la referencia común de los terminales de salida. Utilice siempre cableado STP Cat5e con doble blindaje para el anillo EtherCAT, a fin de garantizar la integridad de la señal en entornos con ruido electromagnético de alta frecuencia. Si utiliza las entradas de encoder integradas, conduzca las líneas de señal diferencial por conductos separados directamente hasta los terminales.
Pautas de instalación
ADVERTENCIA CRÍTICA: Antes de montar, cablear o insertar placas de expansión, compruebe que todos los circuitos de alimentación de CA y CC estén bloqueados y completamente desenergizados. Si no se aíslan por completo las tensiones altas, podrían destruirse permanentemente los semiconductores de la placa de procesamiento de la CPU.
1
Monte el módulo en posición vertical sobre un carril DIN de 35 mm limpio y estandarizado, asegurándose de que las pestañas de bloqueo queden bien encajadas.
2
Conecte el terminal principal de tierra de protección a la barra central de tierra del panel de control mediante conductores de baja impedancia.
3
Fije el cableado de la fuente de alimentación de 24 VCC directamente a los terminales de alimentación designados y compruebe la polaridad de los conductores positivo y común.
4
Inserte los cables de comunicación EtherCAT y EtherNet/IP preconfigurados en sus respectivas interfaces RJ45 y compruebe que encajen con un clic perceptible.
