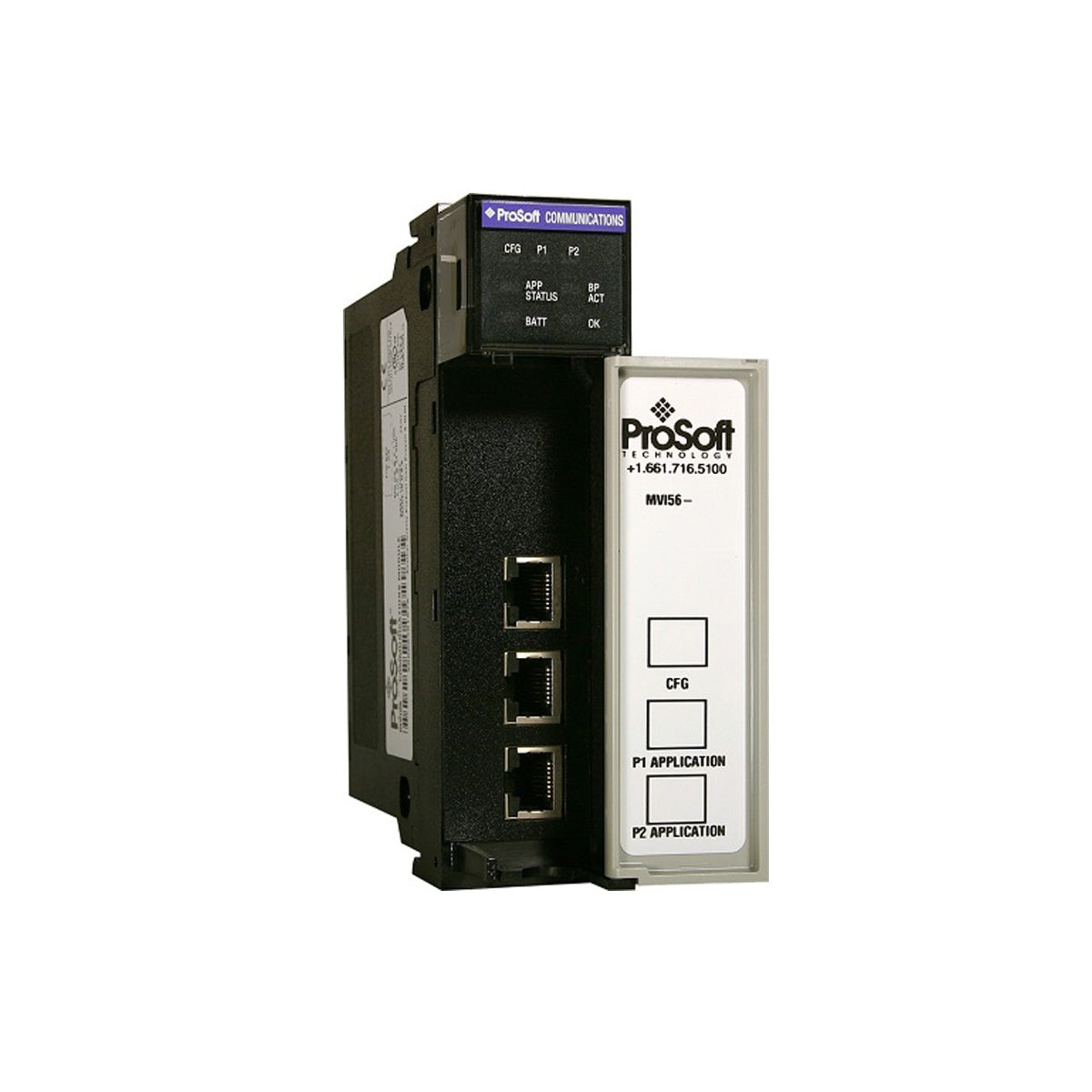

Módulo de comunicación maestro/esclavo Modbus ProSoft MV156-MCMR

SKU MV156-MCMR

En stock
  • Garantía de 12 meses
  • Devolución gratuita en 30 días
  • Fabricante: ProSoft

  • Número de producto: MV156-MCMR

  • País de origen:Estados Unidos

  • Tipo de producto: Módulos de comunicación Modbus

  • Pago: Transferencia bancaria, Western Union

  • Peso: 1500g

  • Puerto de envío: Xiamen

  • Garantía: 12 meses

Descripción

Al interactuar directamente con el bus posterior del sistema, el ProSoft MV156-MCMR funciona como un módulo de interfaz de comunicación Modbus maestro/esclavo altamente integrado. Este módulo permite la comunicación serie con diversos dispositivos de control industrial y funciona como maestro o esclavo mediante puertos serie independientes. Diseñado para optimizar el ancho de banda en redes de control distribuidas, el ProSoft MV156-MCMR implementa una estructura reducida de transferencia de bloques de datos, ideal para configuraciones de E/S remotas o redes con rendimiento limitado. El módulo gestiona de forma nativa las transferencias de datos, el escalado matemático de punto flotante y la comprobación de errores directamente en su unidad de procesamiento integrada, lo que minimiza la carga de procesamiento del controlador anfitrión.

Características principales

  • Dos puertos serie independientes: Cada puerto se puede configurar como maestro o esclavo Modbus y admite interfaces de capa física RS-232, RS-422 o RS-485.
  • Transferencia de bloques reducida: Optimizado para bastidores remotos o enlaces de comunicación con menor ancho de banda mediante configuraciones de transferencia de bloques más pequeñas.
  • Modos de protocolo completos: Compatibilidad total con los modos de transmisión Modbus RTU (binario con CRC-16) y Modbus ASCII (con comprobación de errores LRC).
  • Integración especializada de punto flotante: Compatibilidad configurable con el análisis de datos de punto flotante especializados, incluidos los formatos Enron, Daniel y IEEE estándar.
  • Diagnóstico en tiempo real: Retroalimentación visual dinámica mediante LED frontales que supervisan la transferencia de datos del bus posterior, la actividad de los puertos serie y el estado del módulo.

Aplicaciones típicas

  • Coordinación de SCADA y de interfaces hombre-máquina (HMI) en distintos sitios terminales.
  • Integración de computadores de flujo, monitores de potencia y cromatógrafos de gases en instalaciones petroquímicas.
  • Seguimiento de variadores de frecuencia (VFD) distribuidos y relés de protección de motores en paneles MCC.
  • Agregación de infraestructura de automatización de edificios y submedición.

Especificaciones técnicas

Parámetro de especificación Valor / Detalles
Fabricante ProSoft Technology
Número de modelo MV156-MCMR
Consumo de corriente del bus posterior 800 mA a 5 V CC, 3 mA a 24 V CC
Temperatura de funcionamiento De 0 a 60 °C (de 32 a 140 °F)
Temperatura de almacenamiento De -40 a 85 °C (de -40 a 185 °F)
Humedad relativa Del 5 % al 95 % (sin condensación)
Clasificación de vibración 5 g de 10 Hz a 150 Hz
Impacto operativo 30 g en funcionamiento, 50 g fuera de funcionamiento
Velocidades de transmisión compatibles De 110 a 115.200 baudios
Bits de datos 7 u 8 bits
Selección de paridad Ninguna, impar, par
Bits de parada 1 o 2
Retardos de temporización RTS De 0 a 65535 milisegundos
Peso de envío (calculado) 1,5 kg (3,3 lb)

Modelos alternativos y compatibilidad

El MV156-MCMR está optimizado funcionalmente para sustituir a los módulos estándar con bloques de gran tamaño en arquitecturas donde el ancho de banda de memoria del plano posterior está muy limitado. Mientras que el MVI56-MCM tradicional utiliza bloques de transferencia más grandes, la variante MCMR emplea un diseño de bloques reducido y ajustable para adaptarse a tramas de red pequeñas. Asegúrese de ajustar los bloques de configuración asignados en el diseño de bloques de la lógica de escalera para que coincidan con los tamaños de bloque del MCMR y evitar fallos de procesamiento durante las actualizaciones del sistema.

Problemas de aplicación y notas de ingeniería

Al operar a velocidades de transmisión altas (por ejemplo, 115.200 baudios) o con una carga elevada de paquetes, debe gestionarse la disipación térmica dentro de los paneles de control cerrados. Asegúrese de que las ranuras adyacentes proporcionen suficiente convección pasiva. Además, al utilizar los modos de coma flotante Enron/Daniel, es necesario verificar el orden de intercambio de bytes para evitar truncamientos de datos o desajustes de alineación entre la estructura de memoria del controlador y el dispositivo de campo externo.

Consejos para la puesta en servicio y el cableado

En los bucles de comunicación RS-485 conectados en cadena, debe conectarse una resistencia de terminación de 120 ohmios entre los terminales TX/RX+ y TX/RX- de las unidades físicas situadas en los extremos de la línea. Para mitigar las interferencias electromagnéticas y los problemas de ruido en el blindaje, el blindaje del cable de comunicación debe conectarse a tierra en un único punto físico de la red; preferiblemente, en el punto de terminación del bastidor del controlador.

Directrices de instalación

ADVERTENCIA CRÍTICA:

Aísle y desconecte por completo toda la alimentación eléctrica del chasis del sistema antes de insertar, ajustar o extraer el módulo de comunicación. Realizar un intercambio en caliente o manipular componentes energizados puede causar daños físicos graves en el plano posterior, descargas eléctricas y fallos de comunicación en los nodos activos restantes.

1
Desconecte toda la alimentación eléctrica del chasis del sistema y de las redes de comunicación de campo asociadas.
2
Alinee cuidadosamente el módulo con los rieles guía de la ranura, manteniéndolo perpendicular al plano posterior del chasis.
3
Deslice firmemente el módulo hacia delante hasta que quede completamente asentado en los conectores del plano posterior; después, apriete los tornillos de retención para fijarlo en su posición.
4
Conecte los bloques de terminales serie, encienda el chasis y compruebe que los LED de estado del panel frontal indiquen una inicialización normal.

Preguntas frecuentes

¿Cuál es la principal diferencia entre el MV156-MCMR y el MVI56-MCM?

La variante MCMR utiliza un mecanismo de transferencia de bloques de datos reducido. Esta optimización minimiza el uso de memoria en el backplane, lo que la hace ideal para módulos de comunicación instalados en chasis de E/S remotas a través de redes ControlNet o Ethernet.

¿El módulo MV156-MCMR es compatible con los formatos de coma flotante Enron y Daniel?

Sí, es totalmente compatible con configuraciones especializadas de coma flotante, lo que permite mover datos fácilmente y configurar el intercambio de bytes para garantizar la compatibilidad con computadoras de flujo Enron y Daniel.

¿Puedo configurar ambos puertos serie del módulo para que ejecuten protocolos diferentes?

Sí, cada puerto funciona de forma independiente. Puede configurar un puerto como maestro Modbus en modo RTU y el segundo puerto como esclavo Modbus en modo ASCII, cada uno con velocidades de transmisión y configuraciones de paridad diferentes.

¿Cuál es el consumo de energía típico del backplane del MV156-MCMR?

El módulo consume 800 mA a 5 Vdc y 3 mA a 24 Vdc directamente de la fuente de alimentación del backplane. Asegúrese de que el módulo de alimentación tenga suficiente margen.
