Descripción

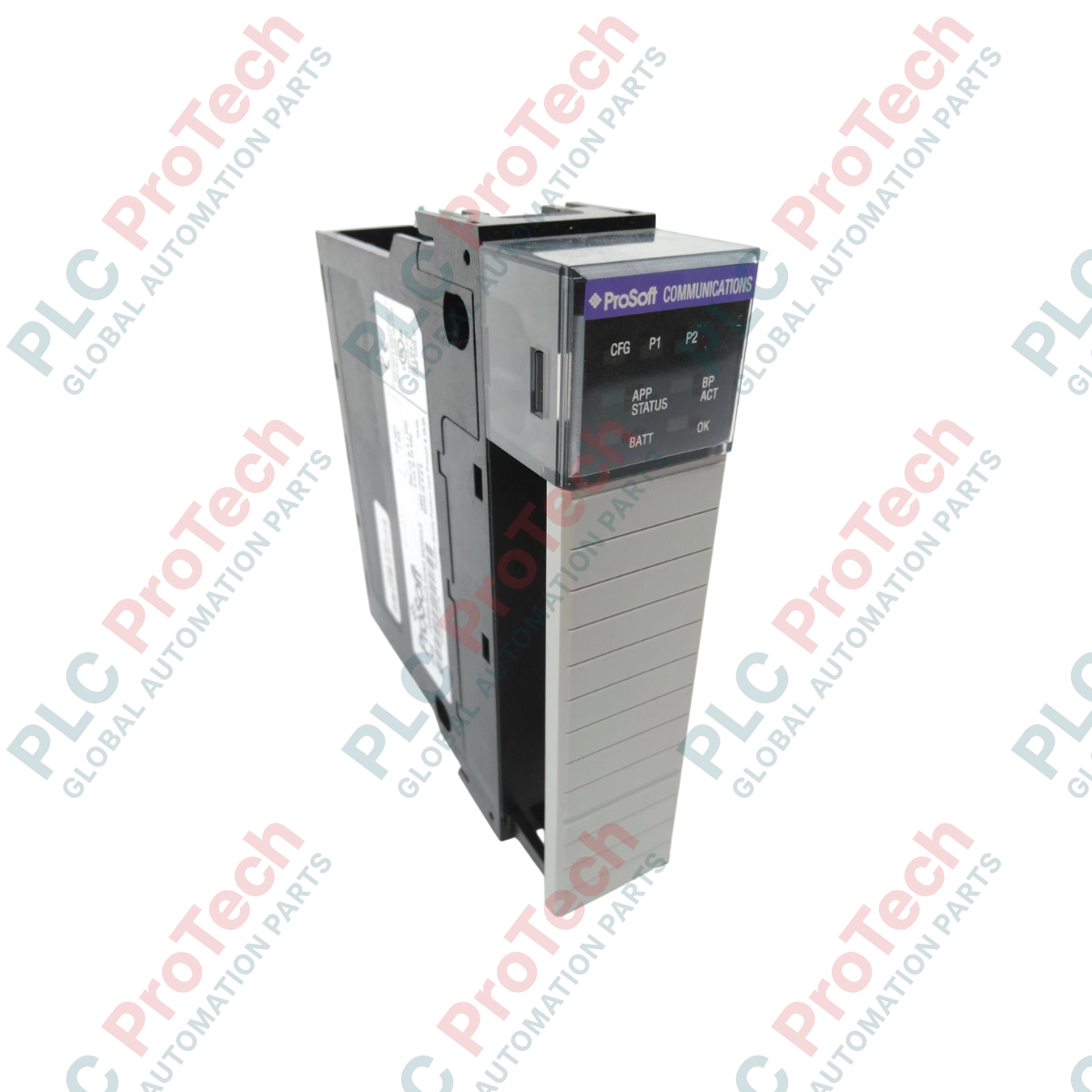

La integración de instrumentos de comunicación serie bidireccional en un sistema ControlLogix se simplifica con el módulo de comunicación ASCII serie mejorado genérico ProSoft MVI56E-GSC. Esta plataforma de hardware actúa como una interfaz de backplane de alta velocidad, que permite a los procesadores de Rockwell Automation transmitir y recibir caracteres de diversos dispositivos ASCII. Al asignar los datos directamente a la memoria del controlador, facilita la conexión con dispositivos heredados o especializados sin sacrificar el ancho de banda del backplane.
El módulo funciona en configuraciones de chasis local y remoto, lo que ofrece flexibilidad a los diseñadores de sistemas para las disposiciones de E/S remotas. Para maximizar el rendimiento de datos, la unidad los transfiere mediante bloques de imagen de E/S de gran formato, optimizando el tiempo necesario para actualizar cadenas ASCII en la base de datos del PLC. Las métricas de diagnóstico y estado activo están disponibles de inmediato mediante los LED integrados y los registros de estado internos, lo que reduce al mínimo el tiempo de inactividad para la resolución de problemas en campo.
Características
-
Arquitectura mejorada: Cuenta con un puerto Ethernet integrado para configuración, diagnósticos y puesta en marcha rápida.
-
Dos puertos serie independientes: Admite configuraciones ASCII personalizadas para cada puerto, con velocidades en baudios, bits de datos, paridad y parámetros de parada independientes.
-
Integración con el backplane: Transfiere datos en bloques de imagen de E/S del mayor tamaño posible, lo que garantiza tiempos de respuesta optimizados de la interfaz.
-
Instalación flexible: Funciona plenamente en chasis locales o racks remotos mediante adaptadores Ethernet o ControlNet.
-
Accesorios físicos incluidos: Se suministra con cables de interfaz RJ45 a DB-9M para la conexión directa a instrumentos industriales serie.
Aplicaciones
-
Interfaz con básculas: Captura continua de datos de peso desde terminales de básculas de carga a granel en plantas de procesamiento químico y alimentario.
-
Lectores de códigos de barras y RFID: Lectura y seguimiento de productos en transportadores de clasificación de alta velocidad en almacenes y líneas de producción.
-
Gestión de impresoras industriales: Envío de códigos de lote dinámicos, marcas de tiempo e instrucciones de empaquetado directamente desde el PLC a las impresoras de la línea de producción.
-
Integración de controladores heredados: Conexión de instrumentos analíticos especializados, submedidores y microcontroladores personalizados al procesador ControlLogix central.
Especificaciones técnicas
| Parámetro |
Valor de especificación |
| Fabricante |
ProSoft Technology |
| Modelo del producto |
MVI56E-GSC |
| Tipo de módulo |
Módulo de comunicación ASCII serie mejorado genérico |
| Compatibilidad con plataformas |
Sistema ControlLogix (rack local o remoto) |
| Consumo de corriente del backplane |
800 mA a 5 VCC | 3 mA a 24 VCC |
| Indicadores LED de estado |
Estado de la batería (ERR), estado de la aplicación (APP), estado del módulo (OK) |
| Temperatura de funcionamiento |
0 degC to 60 degC (32 degF to 140 degF) |
| Temperatura de almacenamiento |
-40 degC to 85 degC (-40 degF to 185 degF) |
| Accesorios incluidos |
Cables de derivación serie de RJ45 a DB-9M |
| Peso de envío (calculado) |
2.0 kg (4.4 lbs) |
Perspectivas de ingeniería empíricas
Modelos alternativos y compatibilidad
El MVI56E-GSC reemplaza directamente al modelo anterior sin serie E, MVI56-GSC. A diferencia de los módulos anteriores, que requerían cables serie para el diagnóstico y la configuración, el modelo «E» (mejorado) utiliza un puerto Ethernet nativo. Es compatible con versiones anteriores de los backplanes ControlLogix, pero se recomienda actualizar las instrucciones Add-On (AOI) del controlador o el código de escalera para aprovechar la función simplificada de sustitución de módulos sin configuración a través de la red Ethernet.
Errores de aplicación y notas de ingeniería
Al transferir tramas ASCII de mayor tamaño, asegúrese de optimizar el tiempo de escaneo del programa del PLC o la lógica de supervisión del búfer. Como el módulo transfiere datos en bloques de tamaño fijo a través del backplane, no vaciar el búfer RX del controlador con suficiente rapidez durante las transmisiones en ráfaga puede provocar la truncación de datos. Los desarrolladores siempre deben comprobar los bits de sincronización del búfer antes de analizar las etiquetas de cadena entrantes.
Consejos de puesta en marcha y cableado
Utilice siempre los cables serie de RJ45 a DB-9M suministrados. Si fabrica extensiones de cable personalizadas para tendidos de larga distancia RS-422 o RS-485, verifique que el blindaje del cable esté conectado a tierra en un único punto (preferiblemente a la tierra del chasis del panel) para evitar bucles de tierra. Asegúrese de instalar las resistencias de terminación correctas en las redes RS-485 para evitar problemas de reflexión de la señal.
Directrices de instalación
ADVERTENCIA CRÍTICA
Desenergice siempre por completo el rack del PLC y las líneas de alimentación de cualquier dispositivo serie externo antes de instalar o retirar el módulo. Nunca conecte ni desconecte en caliente los cables de comunicación en lugares peligrosos donde pueda haber gases explosivos o concentraciones de polvo.
1
Alinee el módulo con la ranura deseada del chasis ControlLogix y deslícelo firmemente por los rieles guía hasta que quede bien asentado en los conectores del backplane.
2
Fije las pestañas de retención superior e inferior para bloquear el módulo en el bastidor del chasis y evitar que se mueva debido a las vibraciones ambientales.
3
Conecte los cables serie de RJ45 a DB-9M a los puertos 1 y 2, y tienda las líneas serie alejadas de los conductos de motores o variadores de alta tensión para reducir el acoplamiento de ruido electromagnético.
4
Encienda el chasis y verifique que el LED OK quede fijo en verde, lo que indica que los diagnósticos internos se han realizado correctamente y que la comunicación con el backplane se ha inicializado correctamente.
