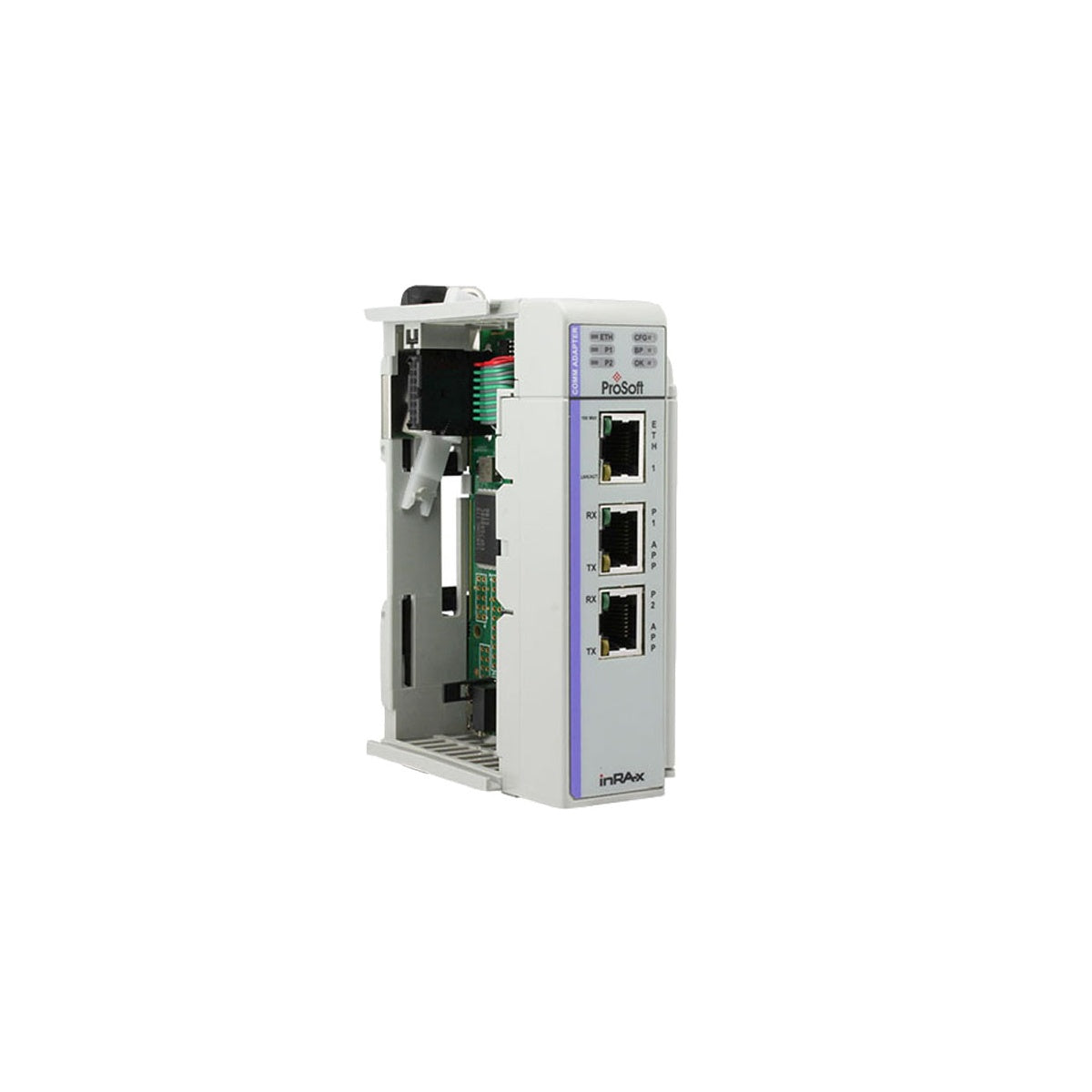

ProSoft MVI69E-MBS módulo de comunicación mejorada Modbus serie para CompactLogix

Descripción

Diseñado para facilitar una comunicación serie fluida dentro de las plataformas de control CompactLogix de Rockwell Automation, el ProSoft MVI69E-MBS proporciona integración de alta velocidad de dispositivos con protocolos Modbus RTU y ASCII. Al actuar como módulo de interfaz directa en el bus posterior 1769, este módulo permite que los procesadores CompactLogix se conecten fácilmente a hasta dos redes Modbus independientes. El dispositivo funciona como maestro o esclavo Modbus, utilizando un mapeo de memoria definido por el usuario para transferir hasta 240 palabras de datos de registro en cada dirección. La configuración se gestiona mediante la utilidad dedicada ProSoft Configuration Builder, que permite a los ingenieros de campo definir velocidades en baudios, paridad y desplazamientos de transferencia de datos sin escribir lógica de escalera compleja.

Características principales

• Dos puertos serie aislados: Admiten configuración independiente para los estándares serie RS-232, RS-422 o RS-485.
• Asignación flexible de memoria: Opciones ajustables de tamaño de la base de datos de entrada/salida de 60, 120 o 240 enteros de 16 bits para adaptarse a las capacidades de memoria del controlador.
• Compatibilidad con múltiples protocolos: Integra los modos de operación Modbus RTU (binario con CRC-16) y Modbus ASCII (con comprobación de errores LRC).
• Diagnóstico integrado: Los códigos de error detallados, los contadores de red y los registros de estado de los puertos se asignan directamente a las etiquetas del controlador.
• Direccionamiento seleccionable por software: Selección completa por software de direcciones de nodo maestro o esclavo, de 1 a 247.

Aplicaciones

• Interfaz entre sistemas CompactLogix y variadores de frecuencia (VFD) y centros de control de motores (MCC).
• Conexión de computadoras de flujo heredadas, sistemas SCADA e interfaces hombre-máquina (HMI).
• Integración de monitores de potencia multiparámetro, relés de protección y dispositivos RTU en plantas industriales.
• Sistemas de telemetría distribuida e instalaciones de automatización municipal remota.

Especificaciones técnicas

Perspectivas empíricas de ingeniería

Modelos alternativos y compatibilidad

El MVI69E-MBS es una alternativa mejorada al antiguo módulo MVI69-MCM. Aunque las dimensiones físicas son idénticas, la serie «E» utiliza instrucciones Add-On (AOI) en lugar de transferencias de bloques basadas en la lógica de escalera tradicional. Las conversiones de sistemas antiguos existentes requieren actualizar las estructuras de tags del controlador en Studio 5000 y descargar los archivos .L5X más recientes de ProSoft.

Errores comunes de aplicación y notas de ingeniería

Respete la especificación de distancia de la fuente de alimentación 1769 al planificar la disposición del sistema. El módulo tiene una especificación de distancia de 4, lo que significa que no puede instalarse a más de 4 ranuras del módulo de la fuente de alimentación. Superar este límite de distancia provocará fallos intermitentes de comunicación en el plano posterior y problemas de arranque del módulo.

Consejos de puesta en servicio y cableado

Utilice siempre los adaptadores de terminal RJ45 a DB9 suministrados para garantizar la alineación de los pines en topologías multidrop RS-485. Si construye cables RJ45 personalizados, mantenga prácticas adecuadas de apantallamiento y termine los tendidos RS-485 largos con resistencias de 120 ohmios entre los terminales Rx/Tx para mitigar las reflexiones de señal.

Directrices de instalación

1. 1
   Asegúrese de que los módulos del controlador y de la fuente de alimentación estén firmemente sujetos al riel DIN antes de la instalación.
2. 2
   Alinee las ranuras de lengüeta y ranura del MVI69E-MBS con las del módulo adyacente y deslice la unidad hasta colocarla en su sitio.
3. 3
   Accione los seguros de cierre superior e inferior del panel lateral para fijar la conexión del plano posterior.
4. 4
   Conecte las interfaces serie utilizando los adaptadores de cableado RJ45 a DB9 adecuados y asegure los elementos necesarios de alivio de tensión.
