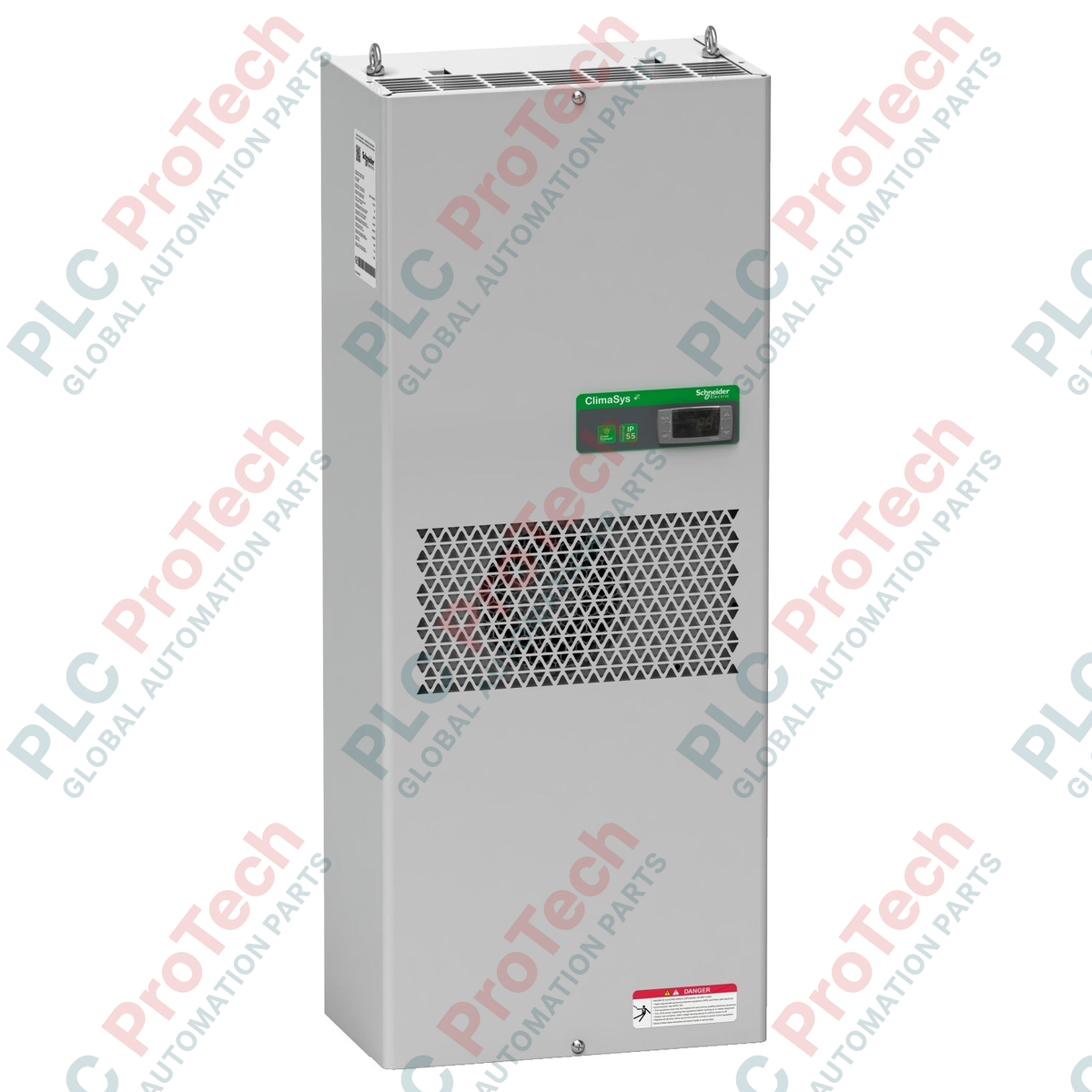

Unidad de Refrigeración Activa ClimaSys CU Schneider Electric NSYCU2K

Resumen

El Schneider Electric NSYCU2K es un controlador climático electrónico de montaje lateral para armarios, perteneciente a la familia especializada de productos ClimaSys CU. Diseñado para mantener una estabilización térmica rigurosa dentro de armarios eléctricos sellados, este sistema basado en compresor ofrece una potencia nominal de enfriamiento de 2000 W bajo criterios estándar de clasificación L35-L35. En entornos de proceso volátiles como refinerías de petróleo y gas, plantas de generación térmica y plantas automatizadas de procesamiento de agregados, los excesos térmicos conducen directamente a disparos prematuros o fallos permanentes de PLCs de alta densidad, variadores de frecuencia y backplanes del sistema. El NSYCU2K mitiga estos riesgos estructurales extrayendo forzosamente las cargas térmicas internas mientras mantiene una barrera ambiental continua. El diseño de circuito de doble bucle aísla el aire contaminado de fábrica del circuito interior limpio, reduciendo el tiempo de inactividad por calor y protegiendo activos de control de alto valor.

Infraestructura de hardware y dinámica de fluidos

La arquitectura mecánica de este sistema de enfriamiento activo está construida sobre un chasis rígido de acero industrial acabado con recubrimiento gris estándar RAL 7035. Diseñado específicamente para integración interior con montaje en tornillo en puertas o paneles laterales de armarios, utiliza un sistema de refrigerante R134a en circuito cerrado cargado con 0,54 kg de gas para lograr un índice de eficiencia energética (EER) de 1,9. La unidad incorpora ventiladores motorizados de alta capacidad que mueven aire a través del circuito interno a 860 m3/h y del circuito ambiental externo a 1050 m3/h. Para configuración automatizada, un controlador electrónico digital a bordo regula la operación del sistema según parámetros seleccionables, adaptándose automáticamente a distintos umbrales térmicos en redes eléctricas de 50 Hz y 60 Hz.

Matriz de parámetros técnicos principales

Preguntas frecuentes sobre diagnóstico de campo y aplicaciones

¿Por qué el sistema lista dos capacidades de enfriamiento distintas (2000 W y 1510 W)?

La capacidad de refrigeración depende de los gradientes térmicos. Bajo parámetros L35-L35 (aire interno del gabinete y aire ambiente externo ambos a 35 °C), la unidad entrega su capacidad total de 2000 W. Cuando la temperatura ambiente de la planta sube a 50 °C (condiciones L35-L50), el compresor trabaja contra una carga térmica mayor, reduciendo la capacidad neta de refrigeración sensible a 1510 W mientras el consumo eléctrico aumenta a 1290 W.

¿Qué hardware eléctrico protector específico debe instalarse aguas arriba de esta unidad?

Debido al perfil inductivo de arranque del motor del compresor, que genera una corriente de irrupción transitoria de 24 A, debe instalarse un fusible térmico dedicado de protección valorado en 10 A (retardo temporal / Tipo T) o un interruptor magnético para motor con características de retardo equivalentes para evitar disparos intempestivos durante los ciclos de arranque.

¿Puede esta unidad operar de forma fiable en ambientes con mucho polvo o fibras químicas?

Sí, pero requiere hardware accesorio. Aunque el circuito interno está sellado con IP55, el circuito externo no sellado opera con IP34. Para áreas con alta concentración de partículas en suspensión, polvo no conductor o fibras, los técnicos de campo deben instalar el filtro opcional del circuito externo para mantener limpias las aletas del condensador y conservar la eficiencia adecuada de transferencia térmica.

Guía de puesta en marcha en campo e instalación estructural

• Preparación mecánica del panel: Utilice el plano de corte de fábrica para trazar y ejecutar aperturas precisas de entrada y salida de aire en el panel lateral o puerta del recinto Spacial. Retire todas las virutas de metal, alise los bordes de corte y trate los bordes de acero desnudo con imprimación anticorrosiva rica en zinc antes de proceder al fijado mecánico.

• Compresión y sellado de la junta: Aplique la tira continua de sellado de poliuretano alrededor del perímetro trasero del chasis sin solapamientos ni huecos. Levante la unidad de 52 kg usando ayudas mecánicas de izado y fíjela mediante los tornillos de montaje especificados a través de la pared del gabinete. Apriete los sujetadores de manera uniforme para asegurar una compresión homogénea de la junta, estableciendo la barrera interna certificada IP55.

• Espacios libres en el flujo de aire: Para mantener perfiles óptimos de movimiento de aire (860 m3/h interno / 1050 m3/h externo), asegúrese de que los componentes internos del panel, canalizaciones de cables o placas estructurales estén al menos a 150 mm de distancia de las rejillas internas de entrada y salida de aire. En el exterior, mantenga un radio libre mínimo de 500 mm para evitar la reingestión del aire caliente de escape.

• Gestión del condensado y pendiente: Monte la unidad de refrigeración perfectamente vertical en ambos planos, horizontal y vertical, sobre una estructura rígida. Los desalineamientos o inclinaciones pueden interrumpir el camino interno de condensación por gravedad, lo que provoca acumulación localizada de agua o migración de humedad hacia las áreas de bajo voltaje del recinto industrial.
