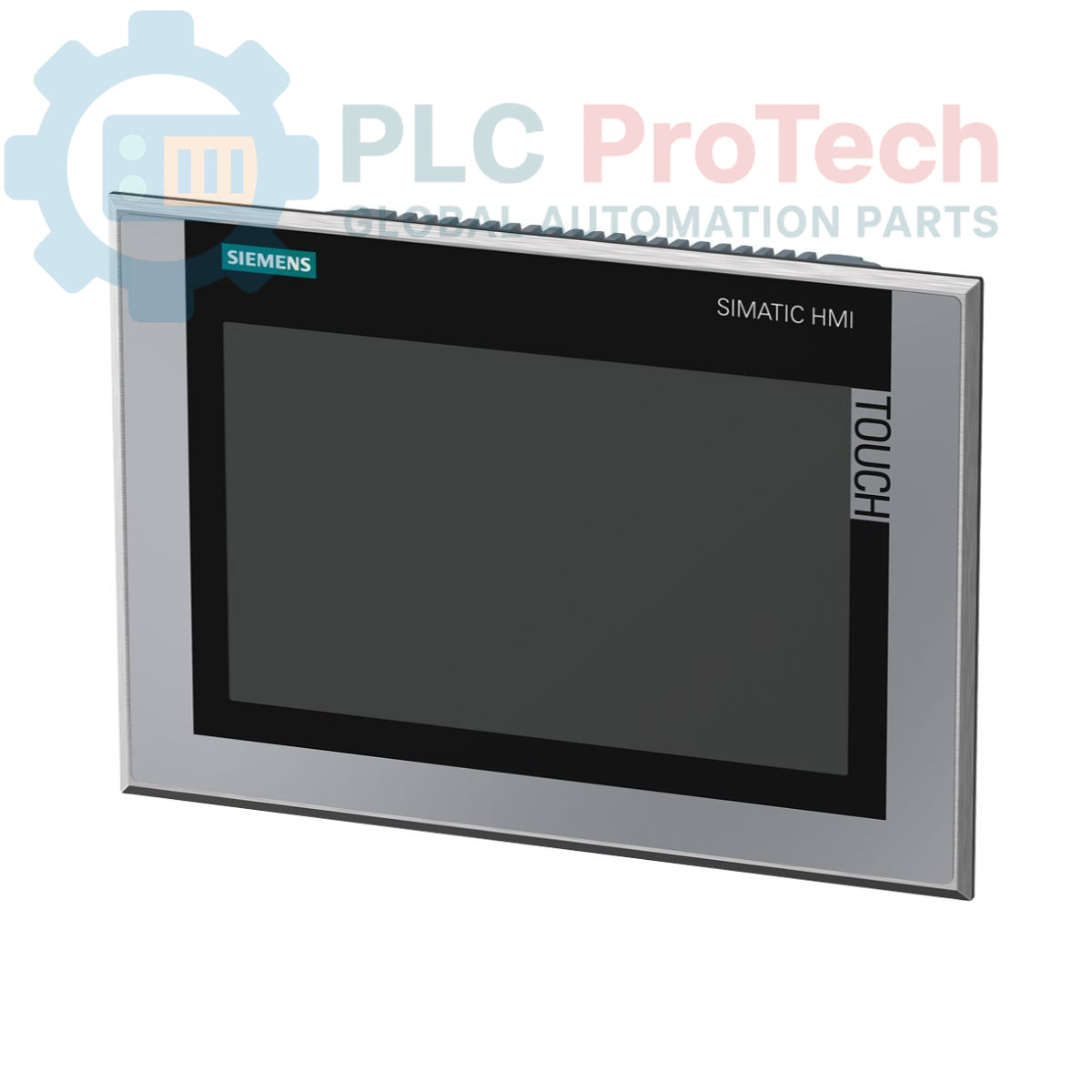

Siemens 6AV2144-8JC10-0AA0 SIMATIC HMI TP900 Comfort INOX Panel

Descripción

El Siemens 6AV2144-8JC10-0AA0 es un panel SIMATIC HMI TP900 Comfort INOX diseñado para la visualización industrial y el control por parte del operador. Esta unidad cuenta con un frontal de acero inoxidable con una película decorativa continua, lo que proporciona un alto grado de protección para entornos exigentes. Está equipada con una pantalla TFT panorámica de 9 pulgadas y admite interfaces PROFINET y MPI/PROFIBUS DP para una comunicación versátil. El panel incluye 12 MB de memoria de configuración y funciona con Windows CE 6.0. Puede configurarse mediante el software WinCC Comfort V11.

Características

• Frontal de acero inoxidable con película decorativa continua
• Grado de protección frontal IP66K
• Pantalla TFT panorámica de 9 pulgadas
• Interfaz PROFINET
• Interfaz MPI/PROFIBUS DP
• Memoria de configuración de 12 MB
• Sistema operativo: Windows CE 6.0
• Configurable desde WinCC Comfort V11

Aplicaciones

El Siemens 6AV2144-8JC10-0AA0 es adecuado para una amplia variedad de aplicaciones industriales que requieren un control y una supervisión robustos por parte del operador, especialmente en entornos donde la higiene y la resistencia a condiciones exigentes son fundamentales. Entre las aplicaciones habituales se incluyen:

• Plantas de procesamiento de alimentos y bebidas
• Instalaciones de fabricación farmacéutica
• Industrias químicas y petroquímicas
• Plantas de tratamiento de aguas y aguas residuales
• Automatización general de máquinas e instalaciones que requiere una HMI resistente

Especificaciones técnicas

Conexiones / Interfaces

• Interfaz PROFINET: Para la comunicación basada en Ethernet con PLC y otros dispositivos de red.
• Interfaz MPI/PROFIBUS DP: Para la conexión a redes PROFIBUS, compatible con los modos maestro y esclavo.

Directrices de instalación

1. Desconexión de la alimentación: Asegúrese de que toda la alimentación del área de instalación esté desconectada y asegurada antes de comenzar cualquier trabajo.
2. Montaje: Monte el panel HMI en el recorte preparado del panel. Asegúrese de que el frontal de acero inoxidable quede al ras de la superficie del panel para mantener el grado de protección IP66K.
3. Conexión de alimentación: Conecte la tensión de alimentación de 24 V CC a los terminales de alimentación designados, respetando la polaridad correcta.
4. Conexiones de comunicación:
   • Para PROFINET, conecte un cable Ethernet a la interfaz PROFINET.
   • Para MPI/PROFIBUS DP, conecte el cable PROFIBUS a la interfaz correspondiente y asegúrese de que la terminación sea correcta si la topología de red lo requiere.
5. Puesta a tierra: Asegúrese de que el panel y los componentes asociados estén correctamente conectados a tierra para minimizar las interferencias electromagnéticas y garantizar la seguridad.
6. Configuración: Una vez instalado físicamente y conectado a la alimentación, configure el panel HMI mediante el software WinCC Comfort V11 a través de las interfaces de comunicación.
