Siemens 6ES7216-2BD23-0XB0 Unidad compacta SIMATIC S7-200 CPU 226

Descripción

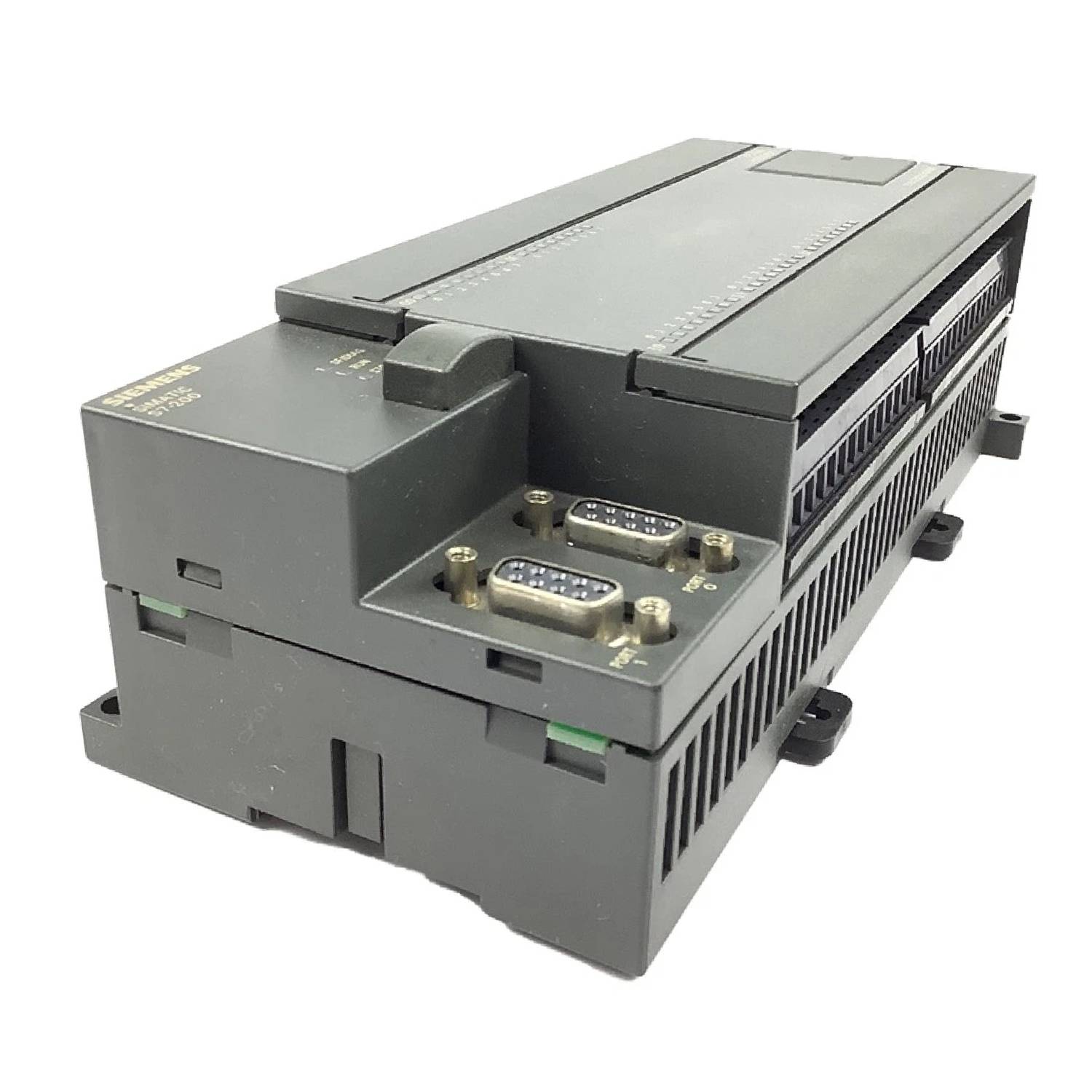

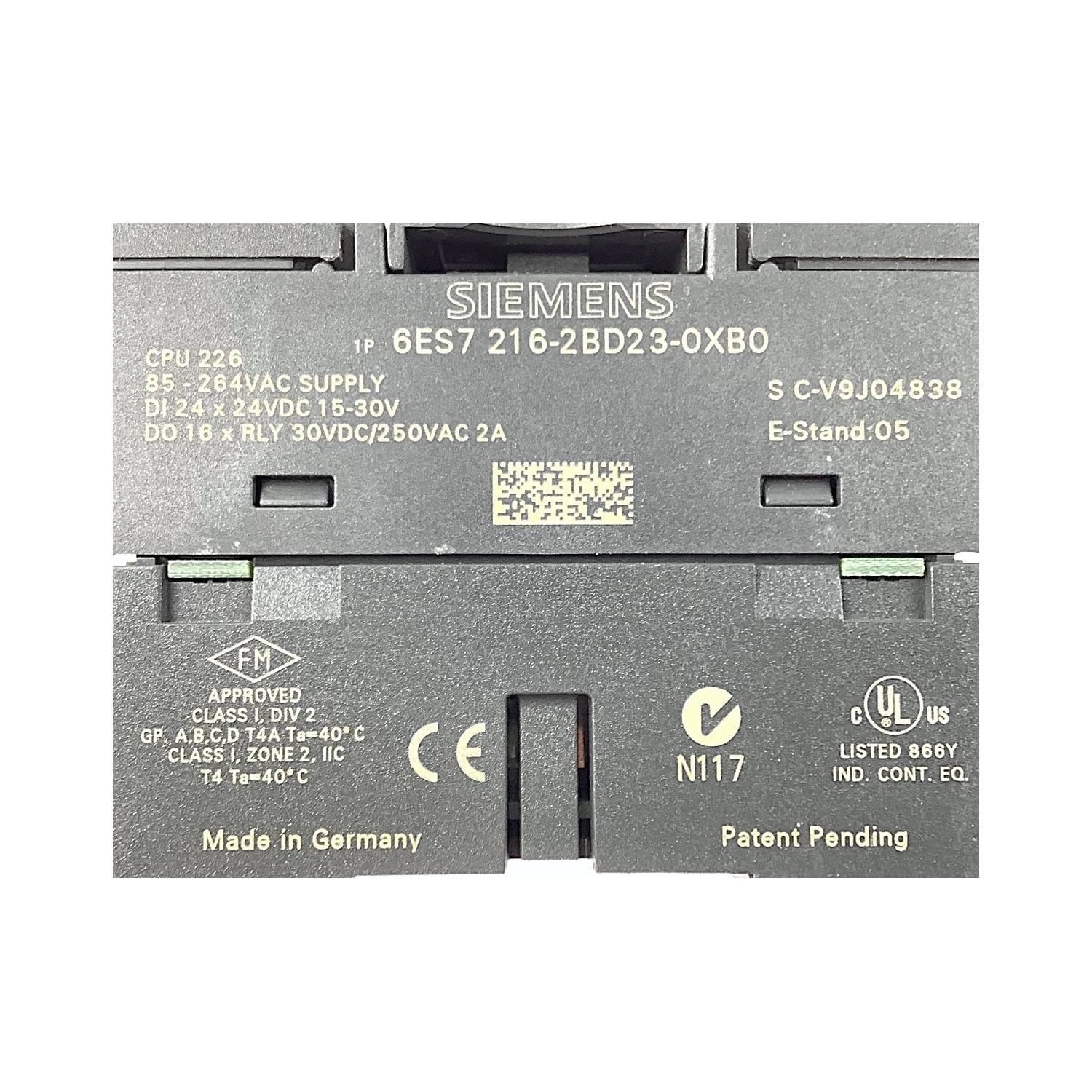

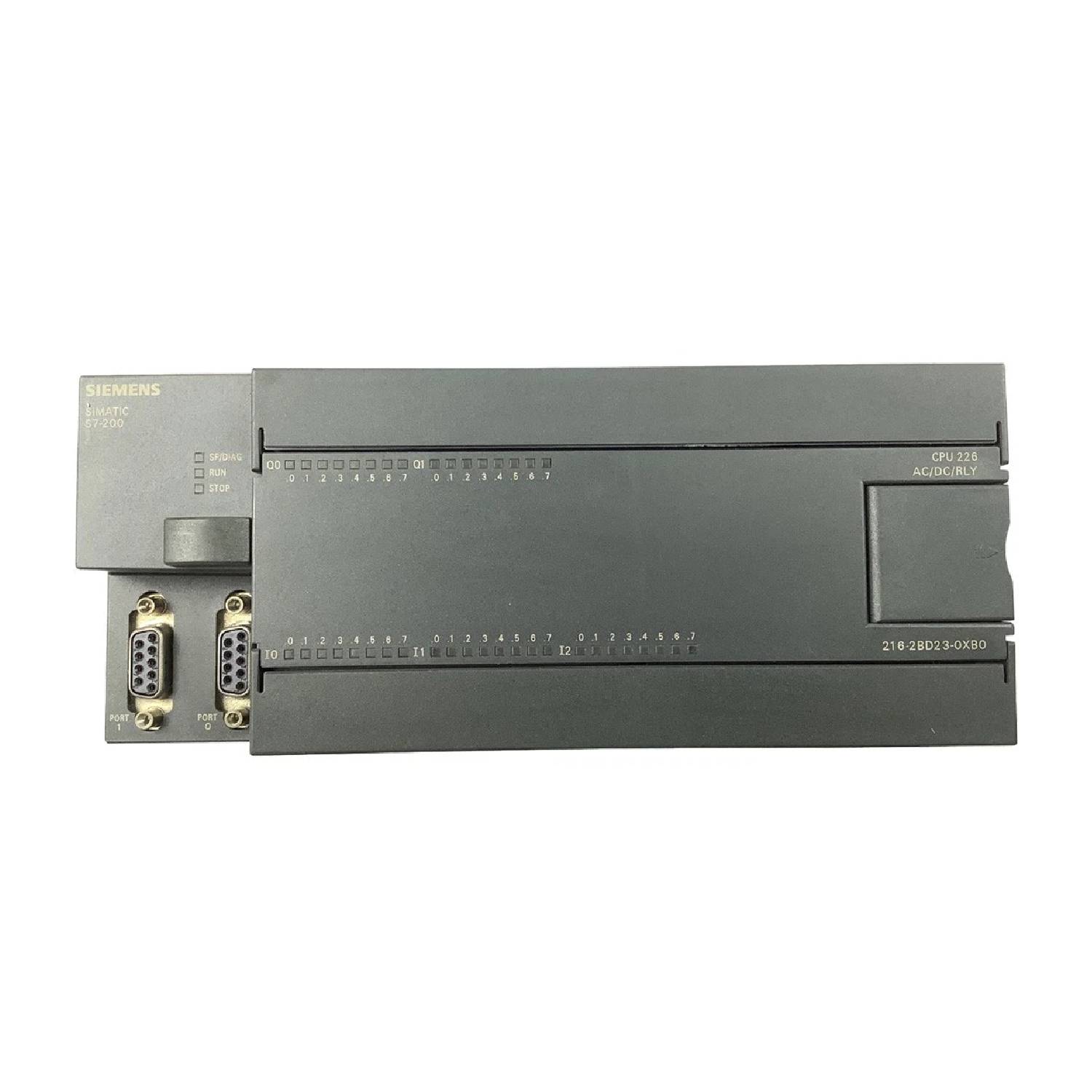

El Siemens 6ES7216-2BD23-0XB0 es una unidad central de procesamiento SIMATIC S7-200 CPU 226, diseñada para arquitecturas de automatización independientes o conectadas en red. Como controlador compacto de alto rendimiento, este dispositivo integra una fuente de alimentación de CA multivoltaje, 24 entradas digitales y 16 salidas digitales de relé en una única carcasa robusta. Proporciona un núcleo fiable para aplicaciones de control industrial pequeñas y medianas, utilizando un sistema eficiente de memoria de trabajo integrada configurado para hasta 24 kbytes de memoria de ejecución de programas (o 16 KB cuando está activa la edición en tiempo de ejecución), junto con 10 kbytes de memoria de datos dedicada.

Equipado con dos interfaces RS-485 integradas, el 6ES7216-2BD23-0XB0 permite configuraciones de comunicación simultáneas. Ambos puertos funcionan como esclavos MPI para el intercambio coordinado de datos con maestros MPI principales, como controladores S7-300 o S7-400, paneles de operador y terminales táctiles. Además, son totalmente compatibles con el protocolo propietario PPI para funciones completas de programación y comunicaciones de CPU a CPU entre dispositivos. Para la integración de sistemas periféricos de terceros, cualquiera de las interfaces puede utilizarse como una interfaz libremente programable con capacidades de interrupción compatibles con transferencias mediante el protocolo serie ASCII estándar, a velocidades de comunicación de hasta 115,2 kbps. Las estructuras completas del programa se conservan sin mantenimiento en la EEPROM interna, mientras que las variables esenciales de ejecución se mantienen de forma segura mediante un condensador de alto rendimiento o un módulo opcional de batería externa de respaldo.

Características

• Arquitectura de E/S integrada: Configuración incorporada con 24 entradas digitales (24 V CC) y 16 salidas digitales de relé para gestionar directamente tareas de automatización localizadas.
• Dos puertos serie: Dos interfaces serie RS-485 independientes compatibles con los modos PPI, esclavo MPI y ASCII programable por el usuario para bucles de comunicación flexibles.
• Procesamiento de alta velocidad: Velocidades de ejecución rápidas, con tiempos de procesamiento de lógica de bits de 0,22 microsegundos como máximo.
• Funciones tecnológicas avanzadas: Incluye seis contadores de hardware de alta velocidad, con una frecuencia nominal de 30 kHz cada uno, lo que permite conectar sin problemas hasta dos codificadores incrementales en cuadratura.
• Ampliación modular flexible: Admite la incorporación de hasta siete módulos de expansión de la línea de productos SIMATIC S7-22x para ampliar las capacidades de E/S hasta un máximo de 148 canales digitales o 35 canales analógicos.
• Almacenamiento sin mantenimiento: Los bloques de programa y datos se respaldan automáticamente en la EEPROM interna, minimizando el tiempo de inactividad del sistema causado por fallos completos de alimentación.

Aplicaciones

• Arquitecturas de control distribuido en líneas de automatización de fábricas
• Control de seguimiento de embalaje, manipulación de materiales y transportadores
• Sistemas automatizados de máquinas herramienta con procesamiento de retroalimentación de codificadores
• Estaciones de bombeo, instalaciones de tratamiento de agua y lazos de control de HVAC
• Integración de sistemas SCADA mediante enlaces de comunicación ASCII localizados

Especificaciones técnicas

Directrices de instalación

• Configuración de montaje: La unidad admite orientaciones de montaje tanto horizontal como vertical en subpaneles estándar o raíles DIN. Para lograr la máxima disipación térmica, se recomienda la colocación horizontal, que permite condiciones de temperatura ambiente operativa de hasta 55 Celsius.
• Distancias de aislamiento y ventilación: Mantenga un espacio adecuado por encima, por debajo y junto a la carcasa del dispositivo para facilitar la refrigeración por convección natural y evitar un esfuerzo térmico prematuro.
• Separación de potencial: Las entradas internas con optoacoplador digital están aisladas de los circuitos lógicos internos. La configuración del circuito permite una diferencia de potencial máxima de 500 V DC entre las rutas de 24 V DC y 5 V DC, y de 1500 V AC entre las rutas de 24 V DC y 230 V AC.
• Especificaciones de cableado: Utilice terminales de E/S enchufables para las conexiones de cableado de campo. Asegúrese de que todas las señales de alta velocidad o líneas de codificador utilicen cables apantallados con una longitud máxima de 50 m para evitar la degradación electromagnética. Las entradas estándar pueden utilizar hasta 500 m de cable apantallado o 300 m de cable no apantallado.
• Protección externa: La protección externa contra cortocircuitos debe proporcionarse externamente para las salidas de relé, a fin de proteger los contactos de picos de tensión inductivos o sobrecargas de corriente.

Conformidad y certificaciones

• CE
• EAC
• China RoHS
• FM (Para uso en ubicaciones peligrosas)
• DNV
• GL
• Lloyd's Register (LRS)
• NK (Nippon Kaiji Kyokai)
• RMRS
• BUREAU VERITAS (BV)
• CCS (China Classification Society)
