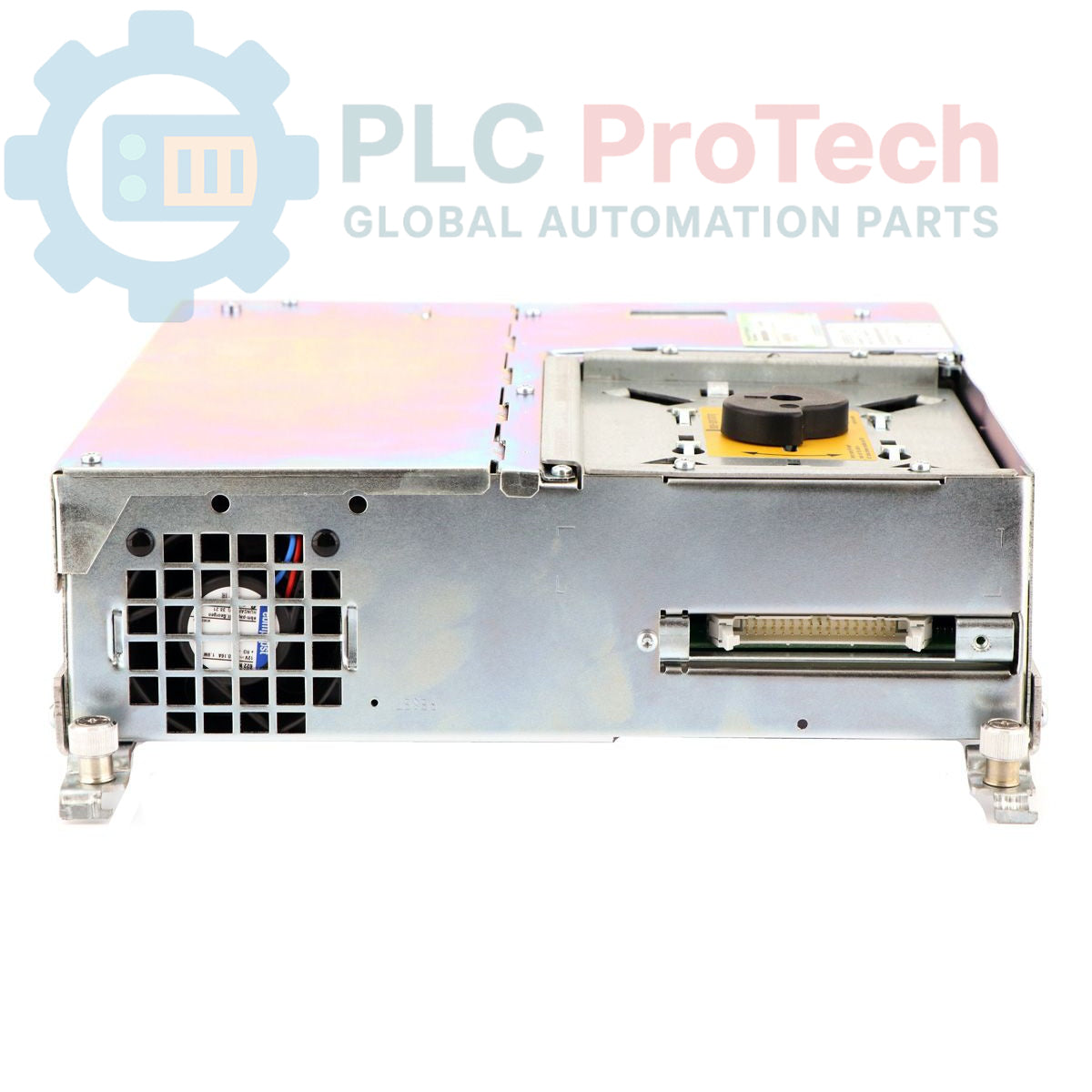

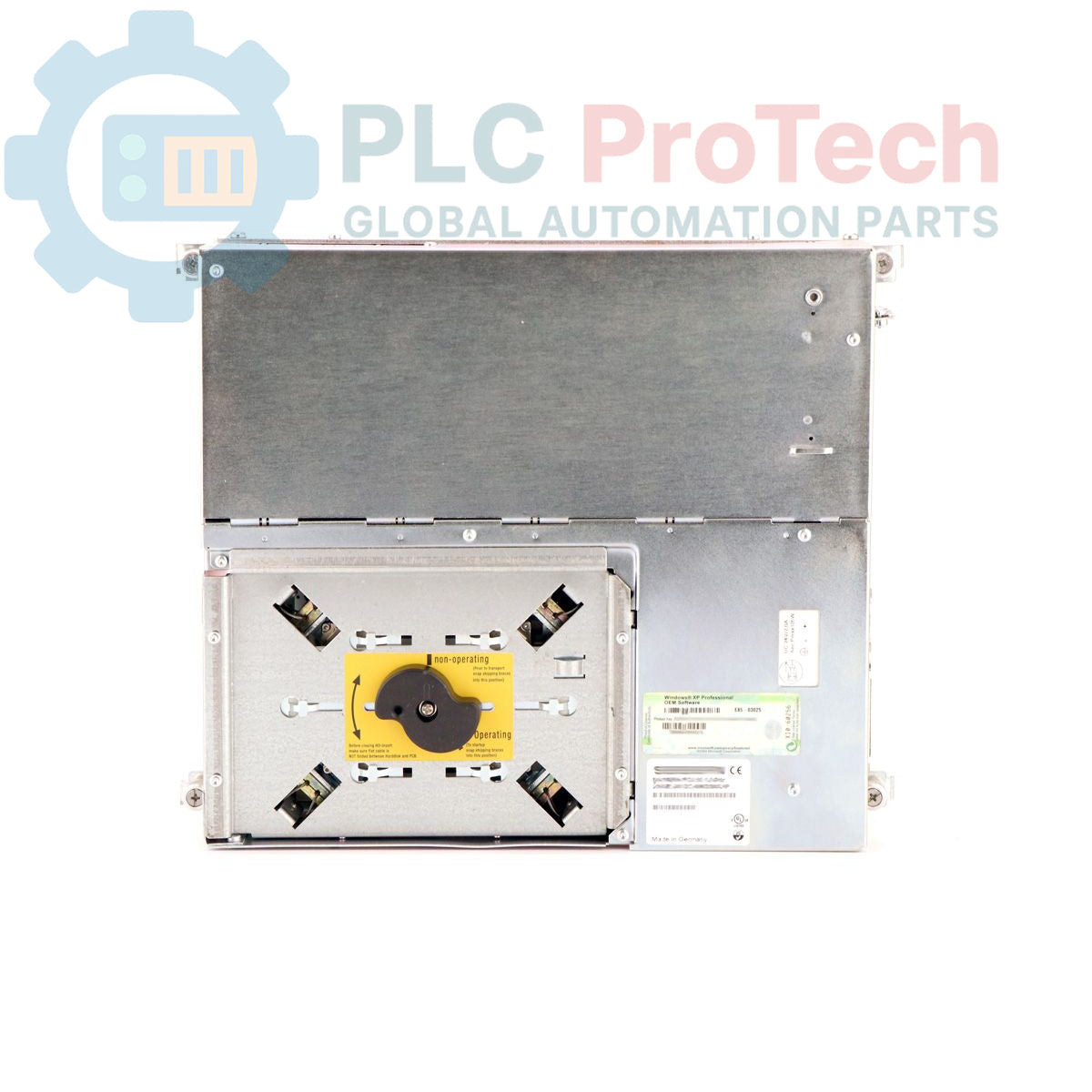

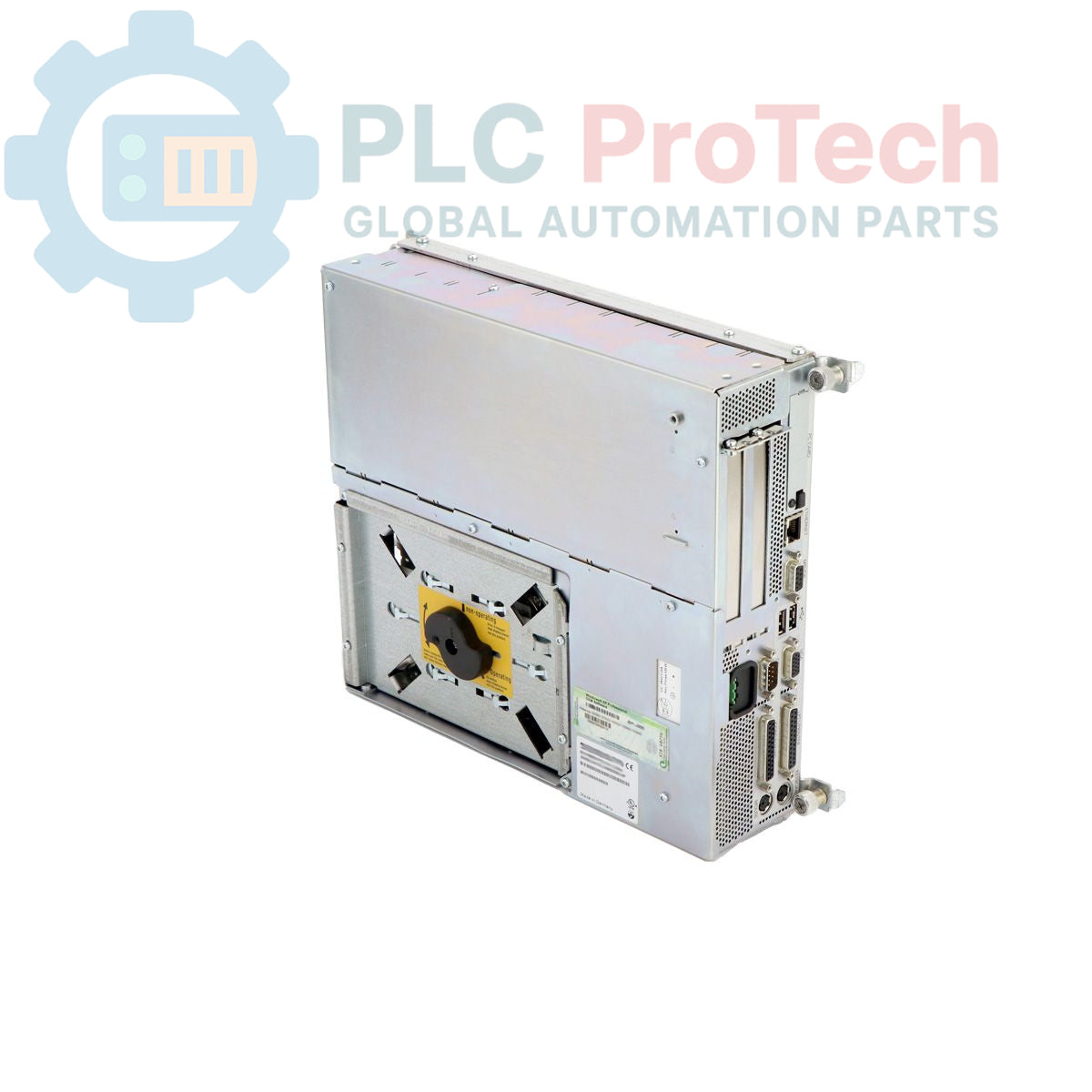

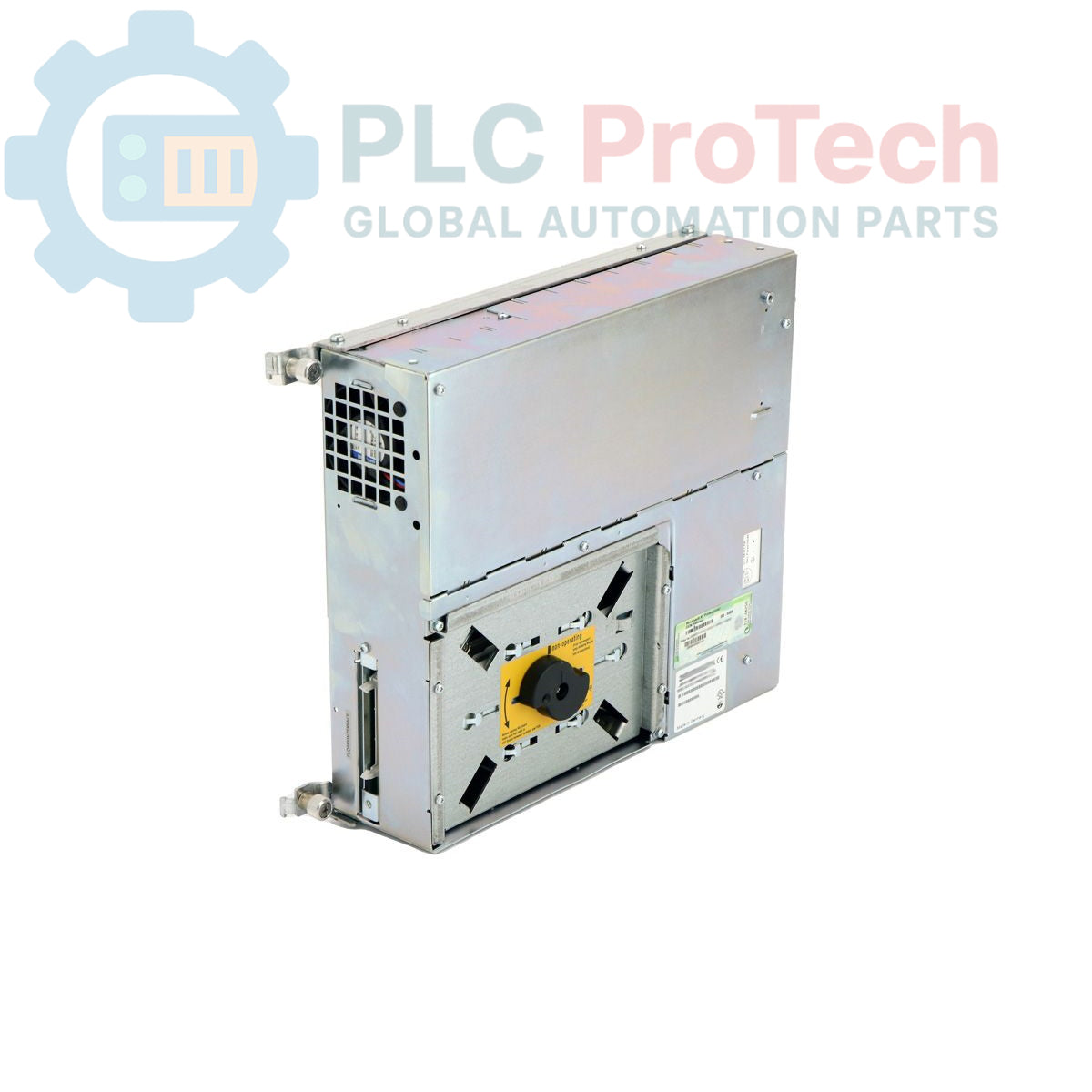

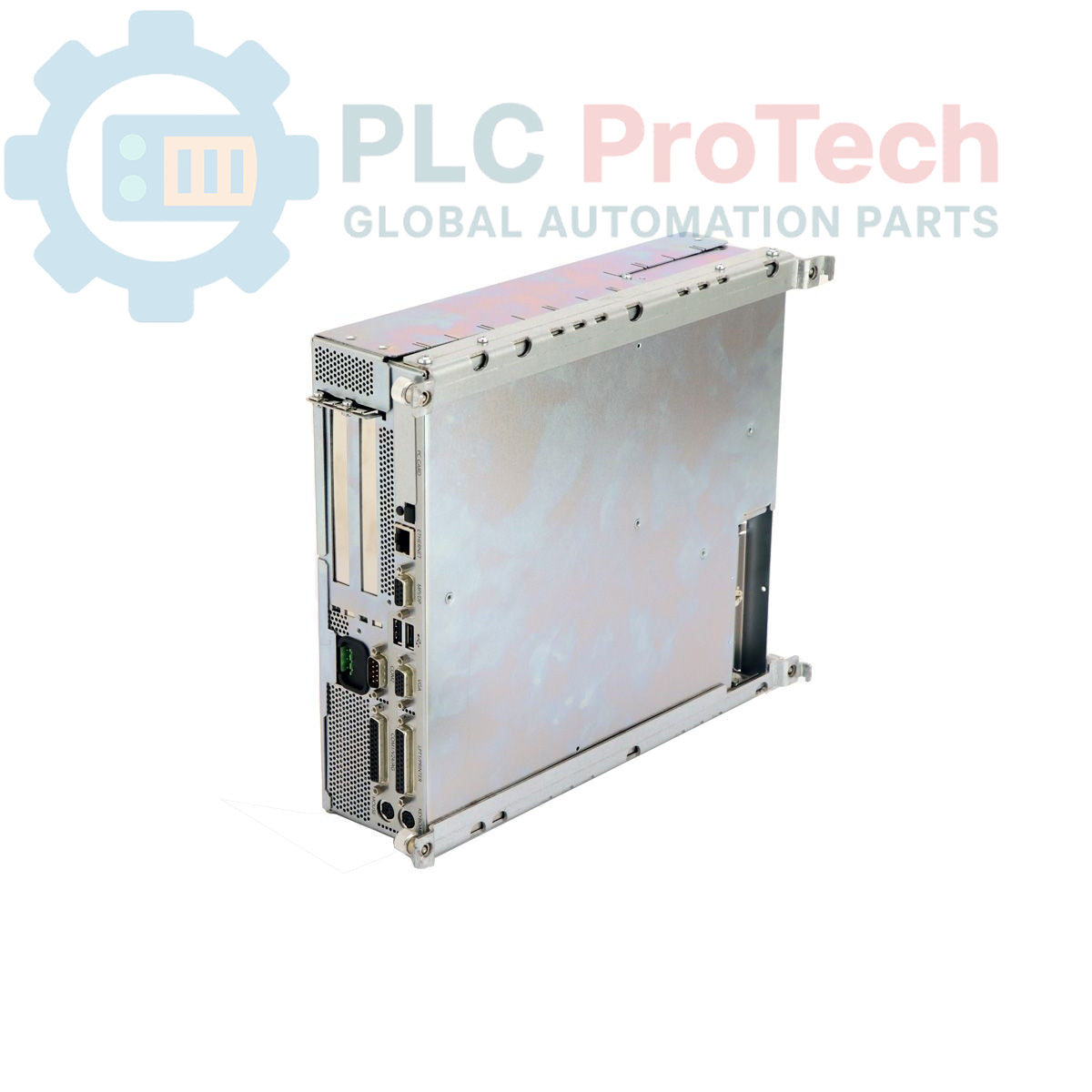

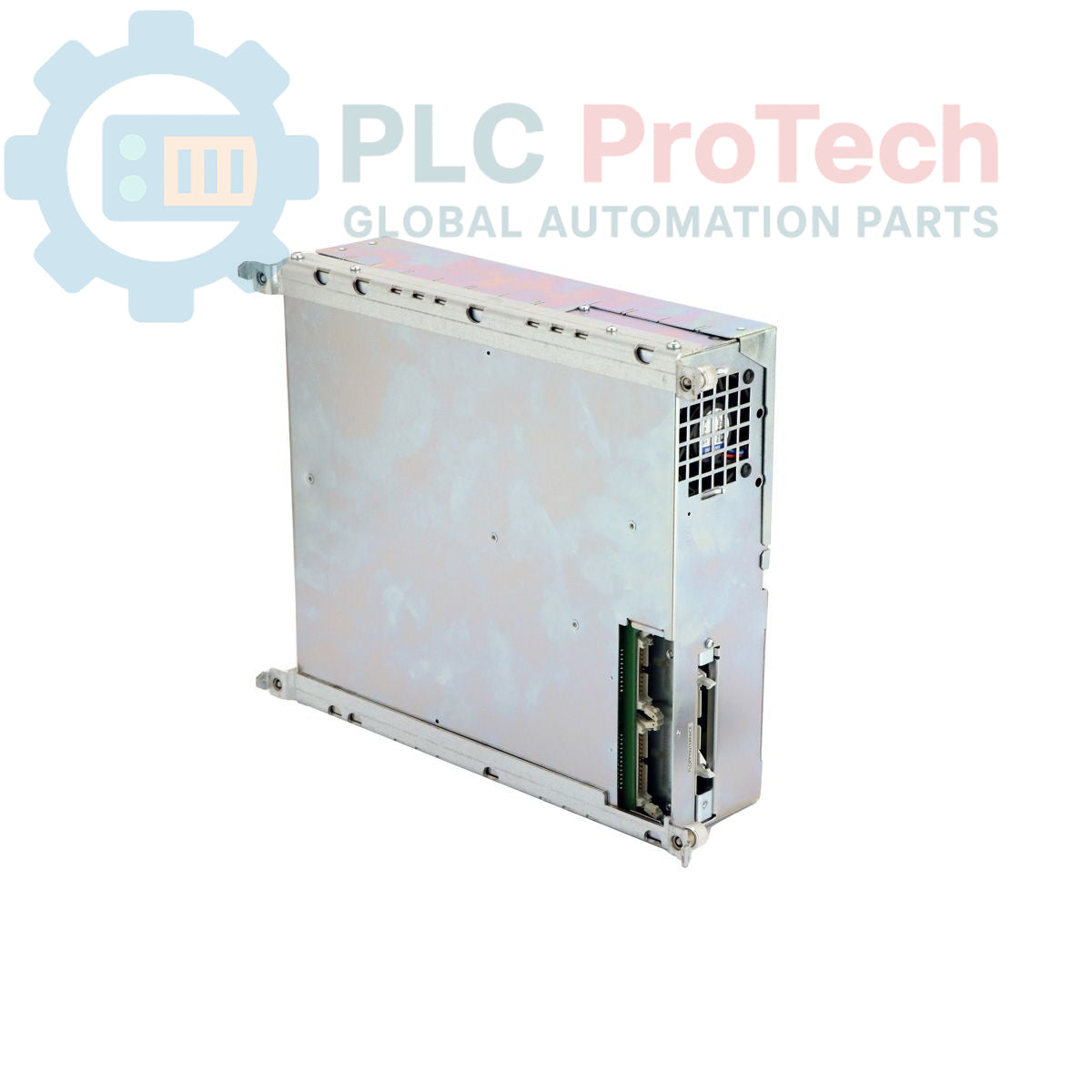

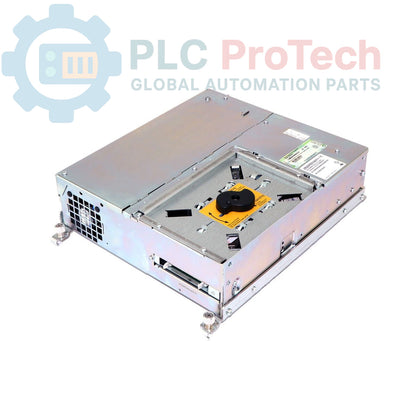

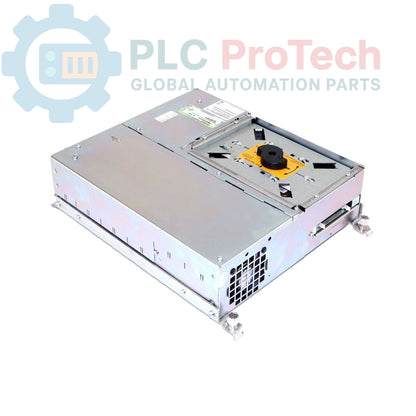

Siemens 6ES7647-5EJ10-0CX0 SIMATIC Box PC 620

Descripción

El Siemens 6ES7647-5EJ10-0CX0 SIMATIC Box PC 620 es un ordenador industrial robusto diseñado para entornos de producción exigentes. Esta unidad cuenta con un adaptador gráfico AGP integrado, configurable a 8, 16 o 32 MB, que garantiza una salida visual adecuada para aplicaciones industriales. La conectividad de red se proporciona mediante una interfaz Ethernet RJ45 de 10/100 Mbit/s para un procesamiento y una comunicación de datos eficientes. Equipado con un procesador Celeron de 1,2 GHz y una caché SLC de 256 KB, el 6ES7647-5EJ10-0CX0 ofrece un rendimiento fiable para un funcionamiento continuo. Incluye 128 MB de memoria SDRAM-133 y un disco duro EIDE de 40 GB para almacenamiento, complementados por una unidad combinada compatible con los formatos CD-R/RW/DVD y una unidad de disquete de 3,5" y 1,44 MB. Las versátiles opciones de conectividad incluyen dos puertos USB, una ranura para tarjeta PC (PCMCIA tipo 3) y capacidades de ampliación con una ranura PCI y una ranura ISA/PCI libres. También incorpora interfaces industriales adicionales, como PROFIBUS/MPI (12 Mbit/s) y TTY, además de un watchdog y supervisión de la temperatura para mejorar la fiabilidad del sistema. La unidad se suministra con una fuente de alimentación industrial de 110/230 V (con conformidad con NAMUR) y un cable de alimentación europeo. Preinstalado con Windows NT 4.0 Workstation (inglés, Service Pack 5), el 6ES7647-5EJ10-0CX0 está preparado para su integración inmediata en sistemas de automatización industrial, favoreciendo una productividad continua y operaciones seguras.

Características

• Procesador Celeron de 1,2 GHz con caché SLC de 256 KB
• Memoria SDRAM-133 de 128 MB
• Gráficos AGP integrados (configurables a 8/16/32 MB)
• Interfaz Ethernet RJ45 de 10/100 Mbit/s
• Disco duro EIDE de 40 GB
• Unidad combinada de CD-R/RW/DVD y unidad de disquete de 3,5" y 1,44 MB
• Interfaces PROFIBUS/MPI (12 Mbit/s) y TTY
• 2 puertos USB y 1 ranura para tarjeta PC (PCMCIA tipo 3)
• 1 ranura PCI y 1 ranura ISA/PCI libre para ampliación
• Supervisión integrada del watchdog y la temperatura
• Fuente de alimentación industrial de 110/230 V con conformidad con NAMUR
• Windows NT 4.0 Workstation preinstalado (inglés, SP5)

Aplicaciones

El Siemens SIMATIC Box PC 620 es adecuado para una amplia variedad de aplicaciones industriales que requieren una plataforma informática robusta y fiable, entre ellas:

• Sistemas de control y visualización de máquinas
• Adquisición y procesamiento de datos en entornos de fabricación
• Control y supervisión de procesos
• Pasarelas de comunicación industrial
• Aplicaciones de interfaz hombre-máquina (HMI)
• Integración en infraestructuras de automatización existentes con interfaces heredadas (ISA, TTY)

Especificaciones técnicas

Conexiones / interfaces

Directrices de instalación

1. Conexión de alimentación: Conecte el cable de alimentación europeo suministrado al bloque de alimentación industrial de 110/230 V. Asegúrese de que la fuente de alimentación cumpla los requisitos de tensión especificados.
2. Montaje: Monte firmemente el SIMATIC Box PC 620 en un armario o panel industrial adecuado, garantizando una ventilación suficiente para evitar el sobrecalentamiento.
3. Conexiones de periféricos: Conecte los periféricos necesarios, como monitores (mediante gráficos AGP), teclados y ratones, a los puertos USB disponibles.
4. Red y bus de campo: Conecte el cable Ethernet RJ45 para la comunicación de red y los cables PROFIBUS/MPI para la integración del bus de campo según la arquitectura del sistema.
5. Tarjetas de expansión: Si utiliza ranuras de expansión, instale cuidadosamente las tarjetas PCI o ISA/PCI, asegurándose de que estén correctamente colocadas y fijadas.
6. Puesta en marcha del sistema: Encienda la unidad. Debería iniciarse el sistema Windows NT 4.0 Workstation (SP5) preinstalado. Configure los ajustes de red y el software de aplicaciones según los requisitos específicos de su tarea de automatización industrial.
7. Consideraciones ambientales: Opere el PC dentro de los rangos especificados de temperatura y humedad para equipos industriales. Utilice la supervisión integrada de temperatura para realizar comprobaciones preventivas del estado del sistema.
