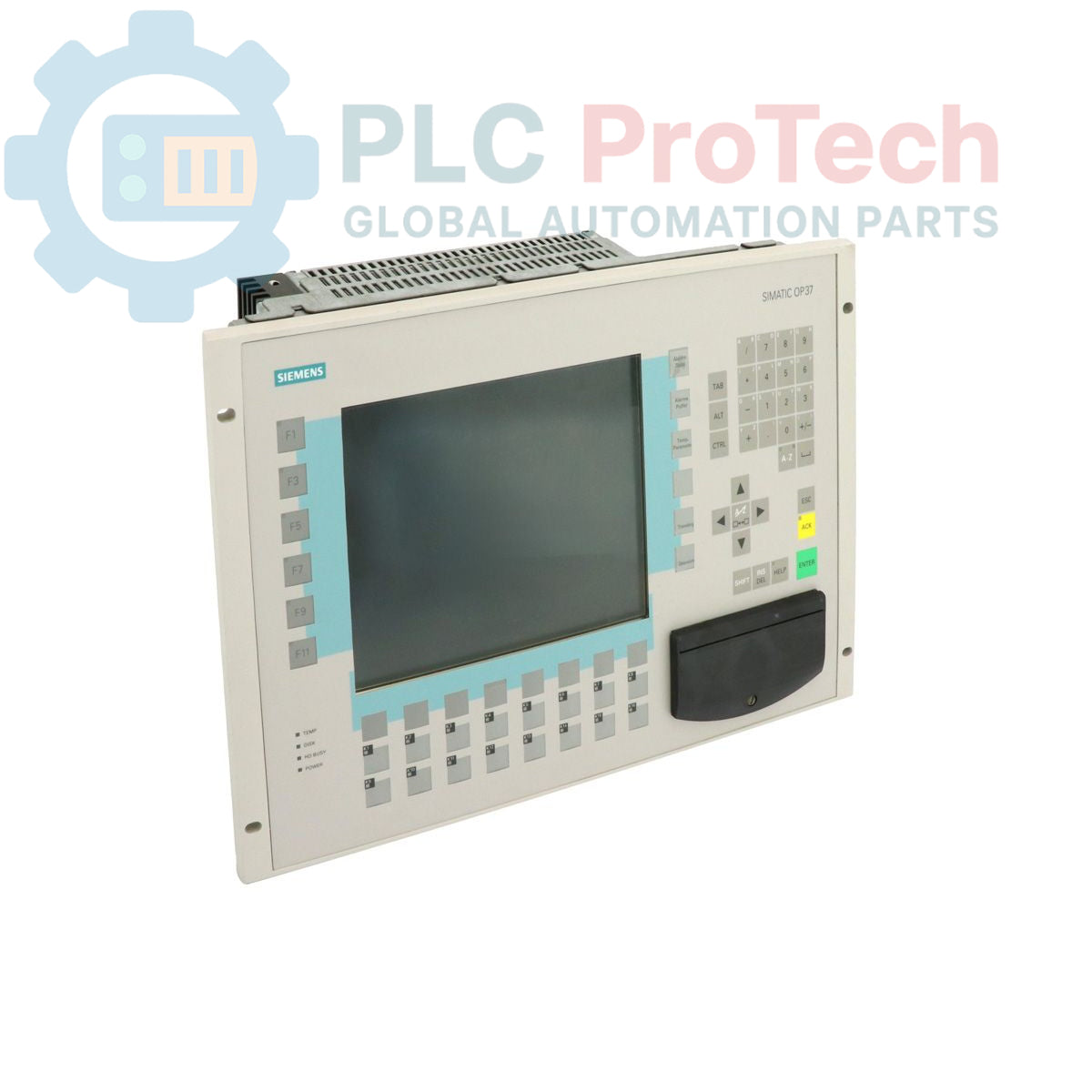

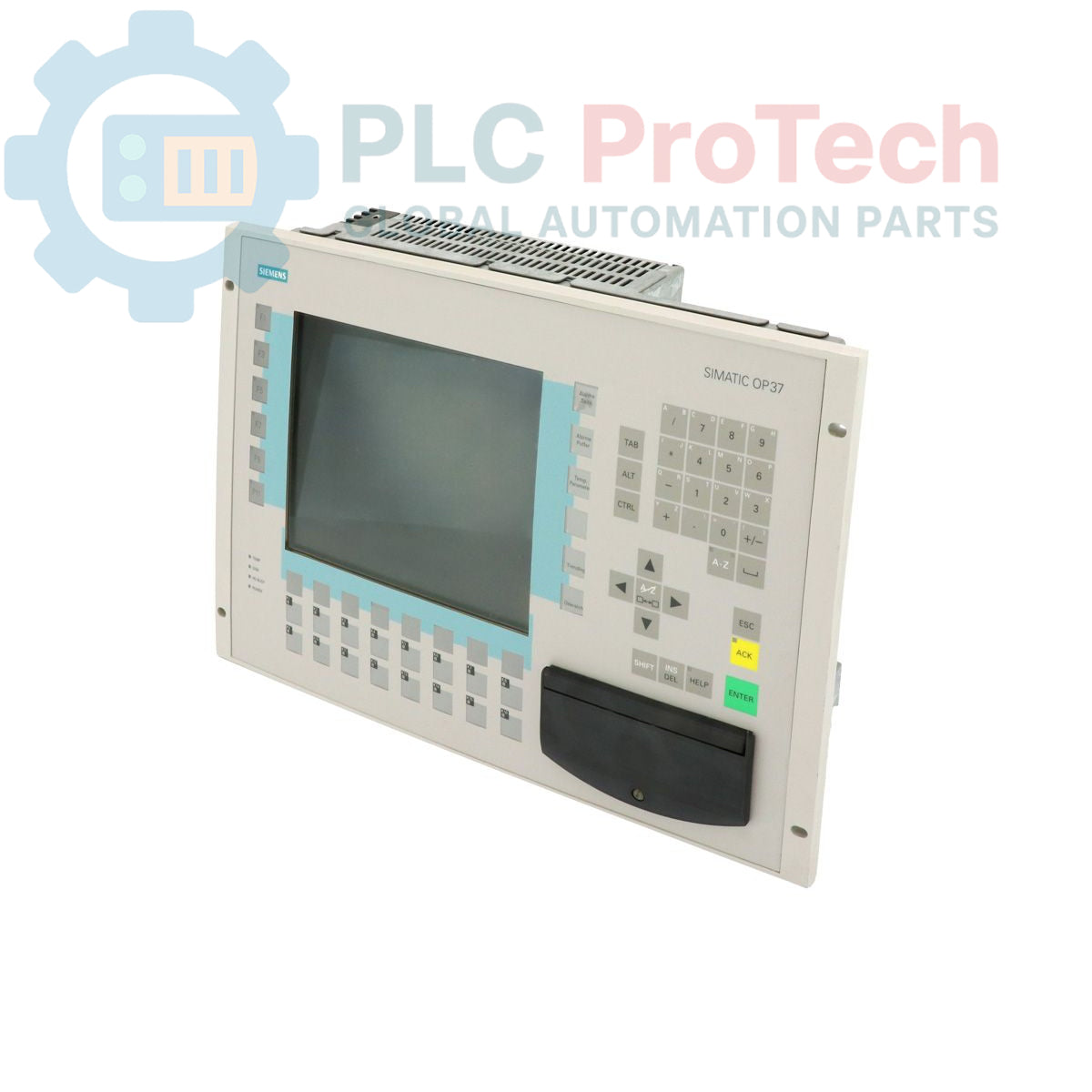

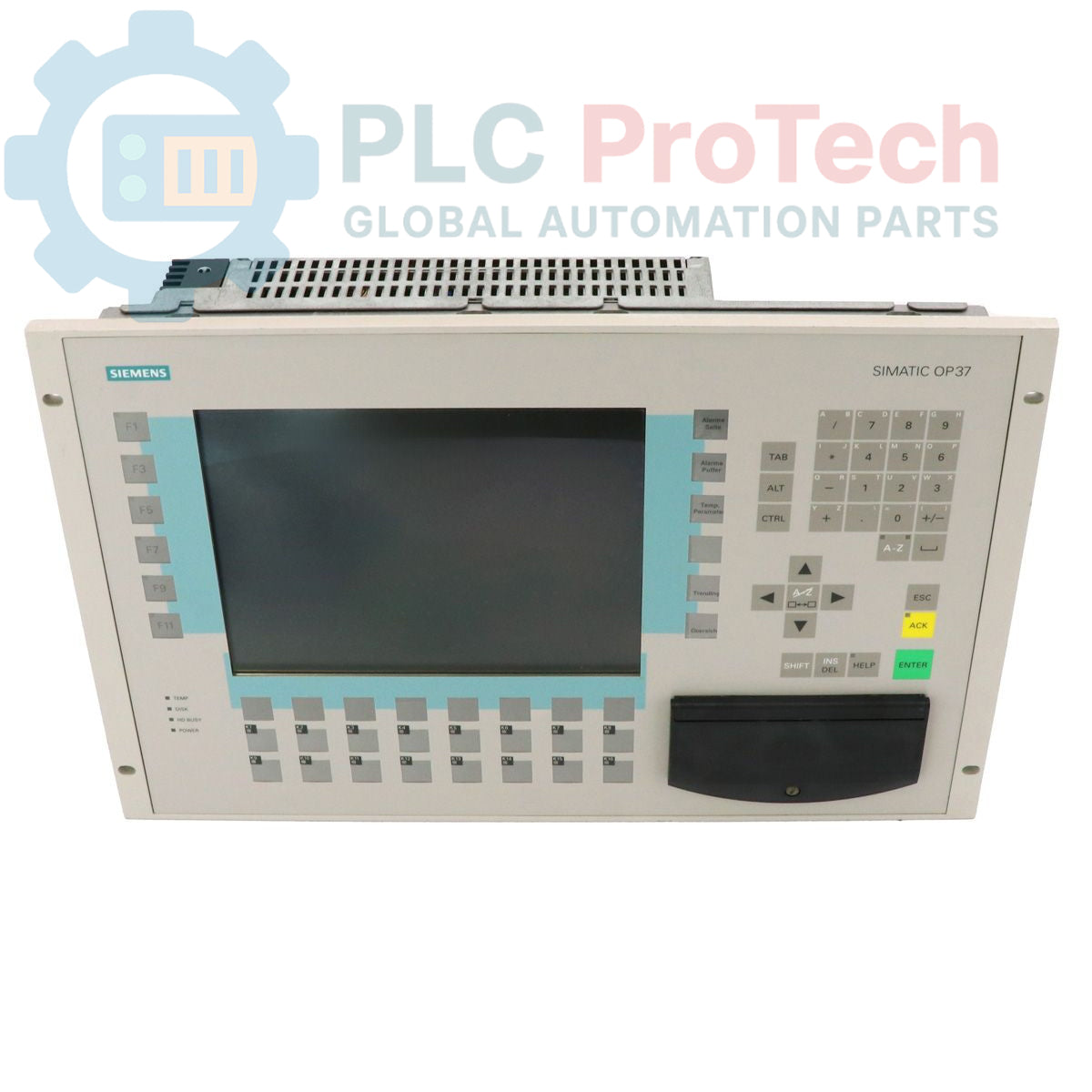

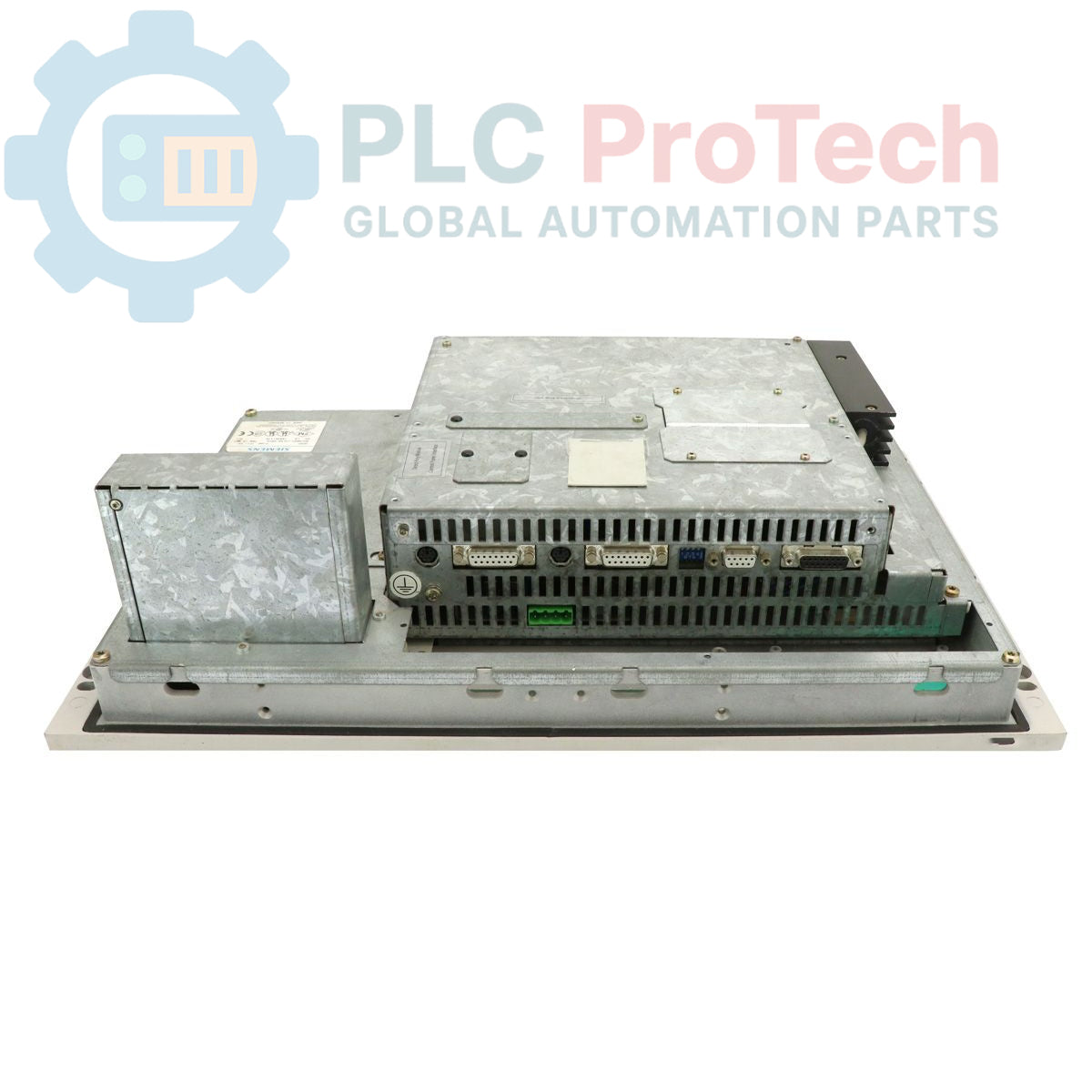

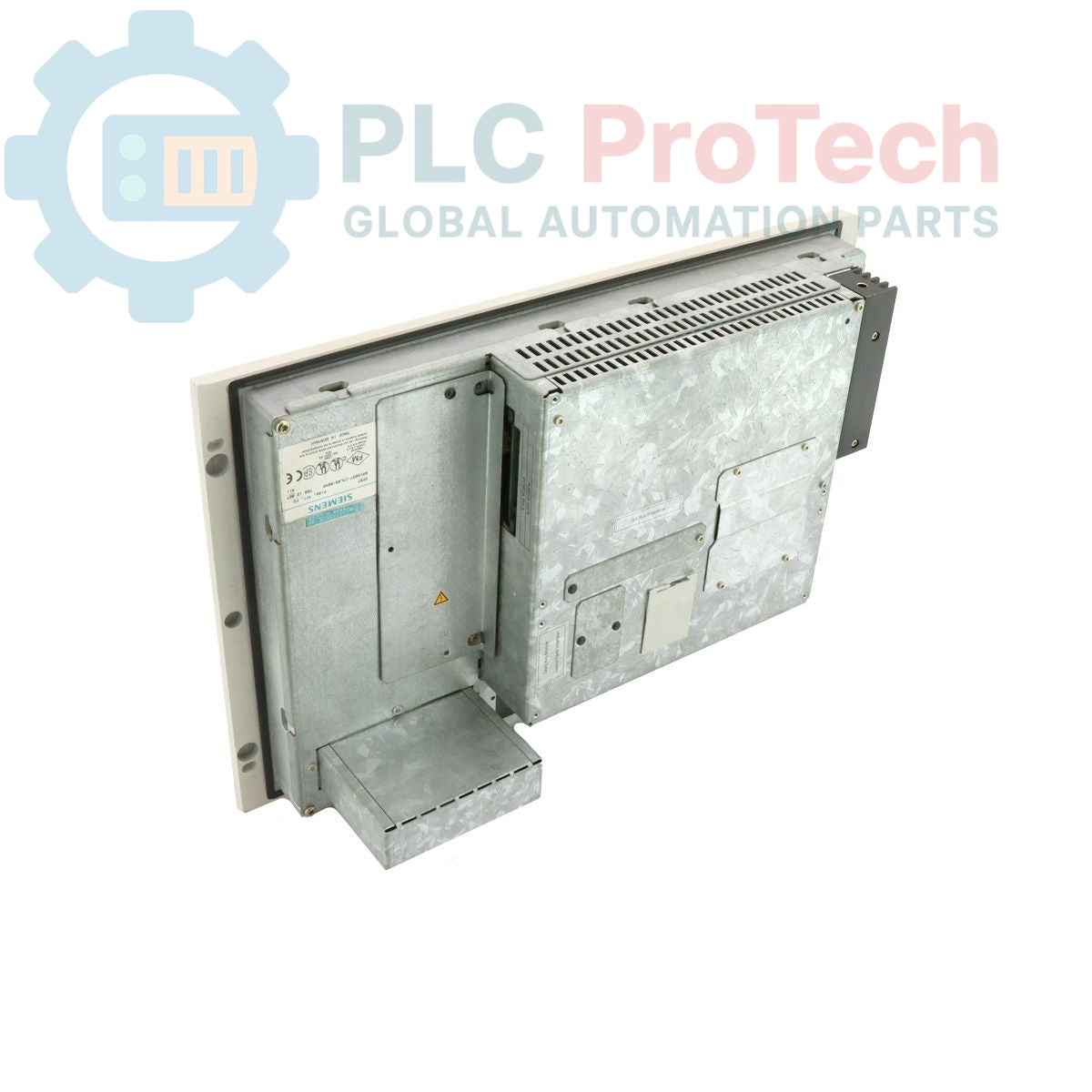

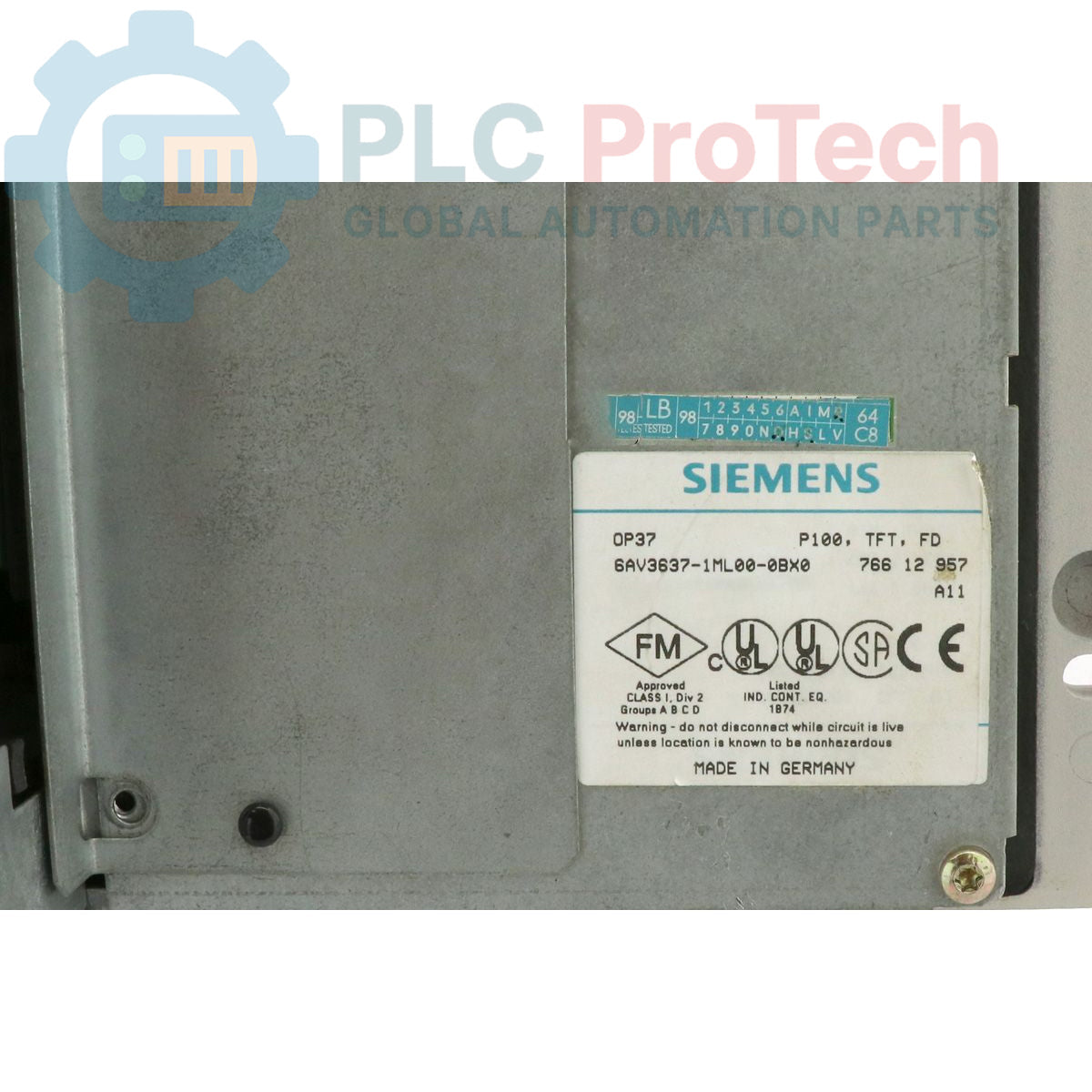

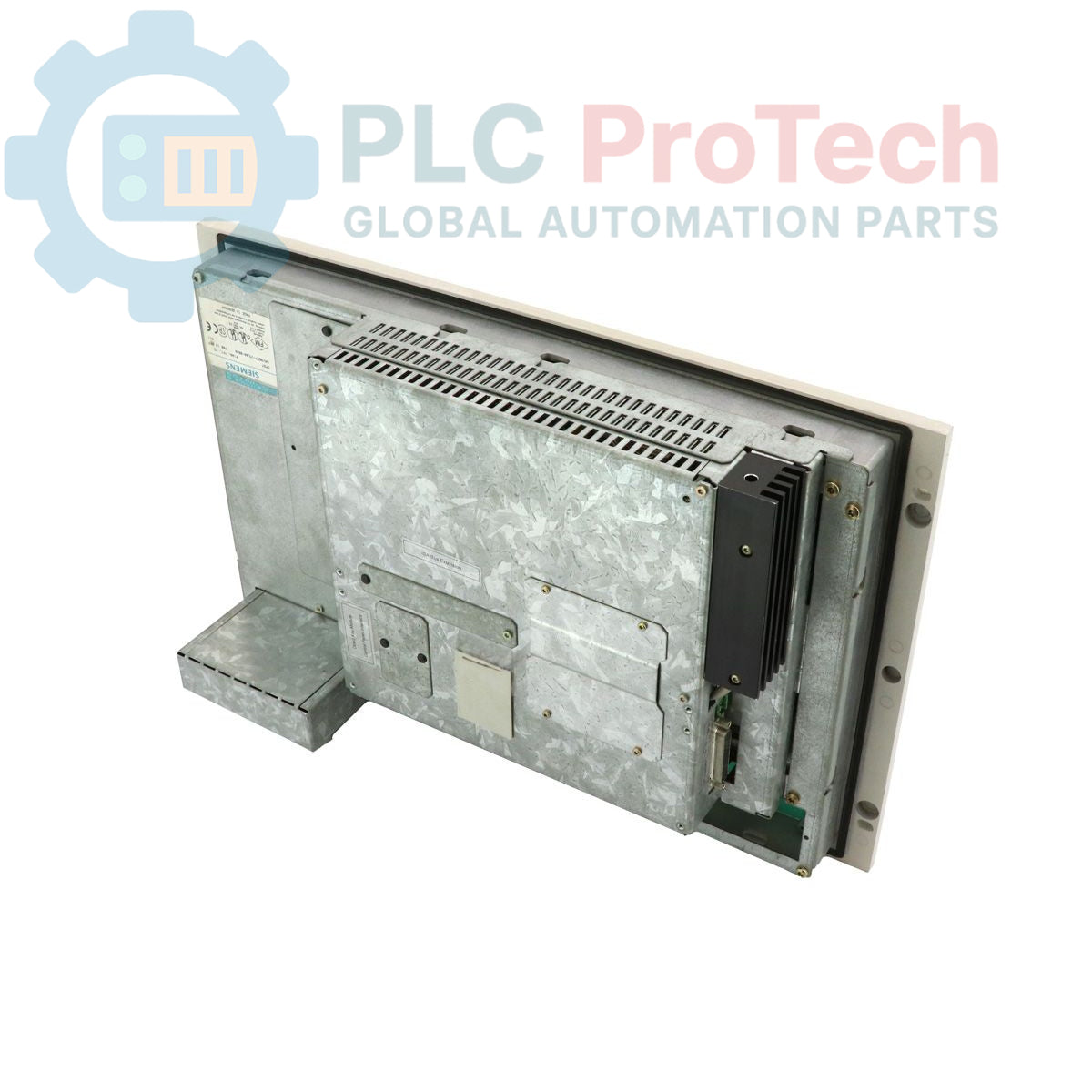

Panel de operador Siemens 6AV3637-1ML00-0BX0 SIMATIC HMI OP 37

Descripción

El Siemens 6AV3637-1ML00-0BX0 es un panel de operador de la serie OP 37 para aplicaciones industriales de control de máquinas y procesos. Esta HMI está diseñada con un procesador Pentium de 100 MHz y 8 MB de RAM del sistema para ofrecer un rendimiento ágil en tareas de visualización y control. Cuenta con una pantalla gráfica TFT LC en color de 10,4 pulgadas con una resolución de 640 x 480 píxeles, que proporciona información clara sobre los procesos. Para la gestión de datos antiguos, la unidad está equipada con una unidad de disquete integrada y se suministra sin disco duro interno. Su construcción robusta garantiza un funcionamiento fiable en entornos industriales exigentes.

Características

• ■Pantalla TFT en color de 10,4 pulgadas con una resolución de 640 x 480 píxeles
• ■Funciona con un procesador Pentium de 100 MHz
• ■Equipado con 8 MB de RAM del sistema y 2048 kB de memoria de usuario
• ■Interfaz de operador basada en teclas para un control táctil
• ■Unidad de disquete integrada para transferir proyectos antiguos
• ■Funciona con una fuente de alimentación industrial estándar de 24 VCC

Aplicaciones

• ■Control de máquinas y visualización de procesos
• ■Líneas de fabricación automatizadas
• ■HMI de sustitución para sistemas SIMATIC antiguos
• ■Registro de datos y gestión de recetas

Especificaciones técnicas

Directrices de instalación

1. 1 Verifique que las dimensiones del recorte en la puerta del armario coincidan con las dimensiones de montaje requeridas por el HMI. Asegúrese de que la superficie de montaje esté limpia, plana y libre de residuos.
2. 2 Inserte el panel de operador en el recorte desde la parte frontal del armario. Fíjelo desde la parte posterior utilizando las abrazaderas de montaje suministradas, apretándolas de forma secuencial y uniforme para garantizar un sellado adecuado.
3. 3 Conecte la fuente de alimentación de 24 VCC a los terminales designados en la parte posterior de la unidad. Utilice conductores de sección adecuada y respete la polaridad correcta (+/-).
4. 4 Establezca una conexión de baja impedancia entre el terminal de tierra de protección (PE) del HMI y la barra principal de tierra del armario. Esto es fundamental para la seguridad del operador y la inmunidad al ruido.
5. 5 Conecte los cables de comunicación (p. ej., PROFIBUS, MPI/DP) a los puertos correspondientes. Asegúrese de que las pantallas de los cables estén conectadas correctamente en un extremo para evitar bucles de tierra.
