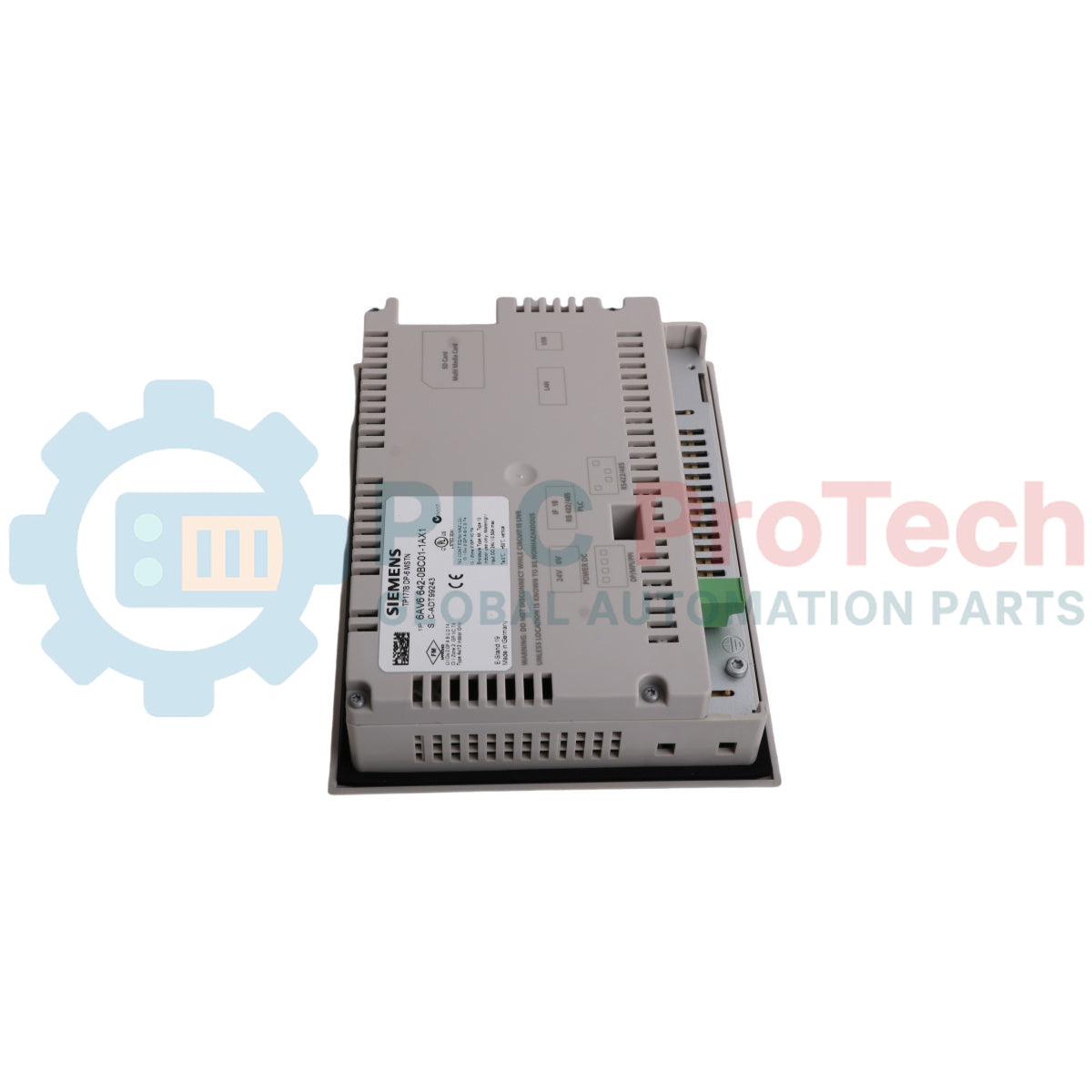

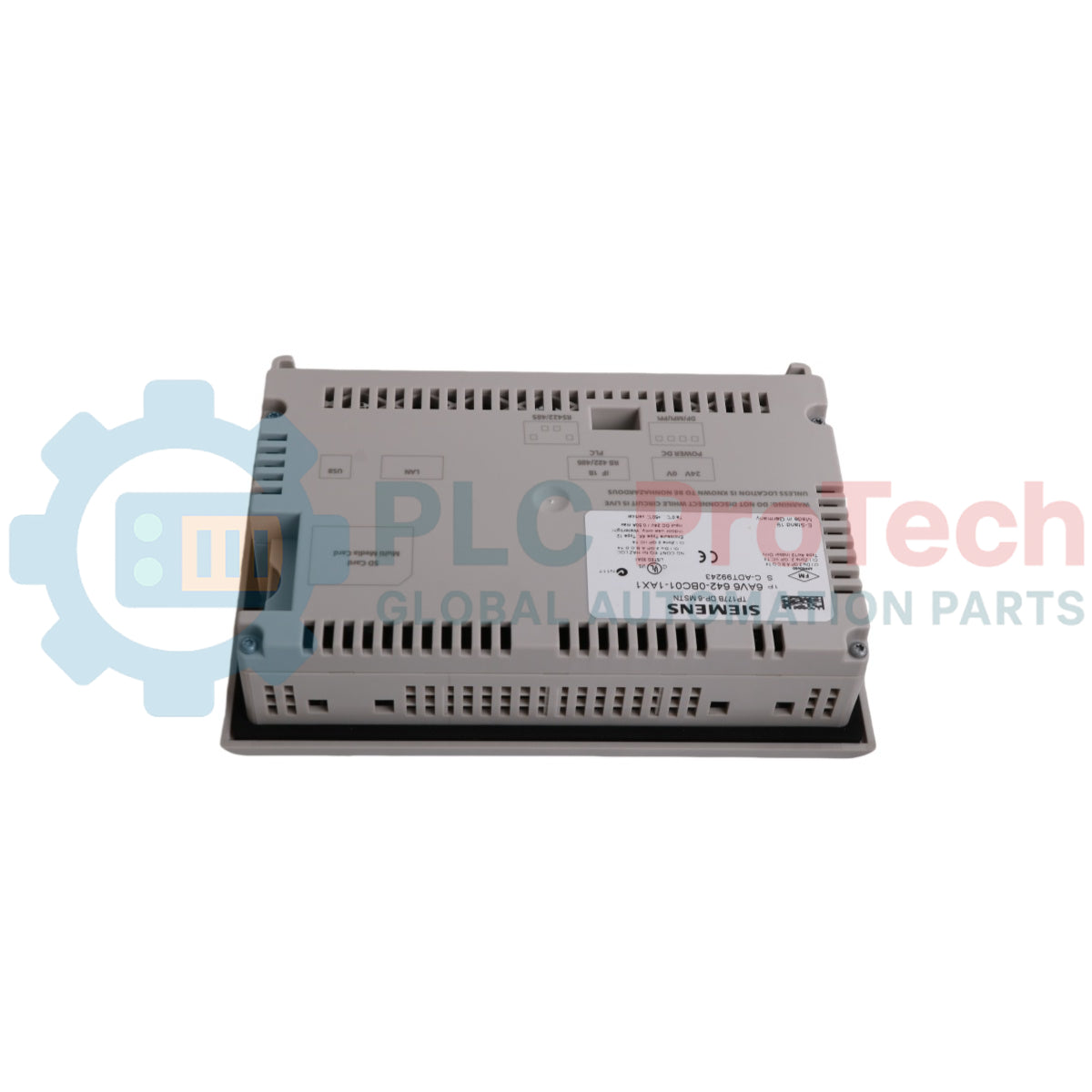

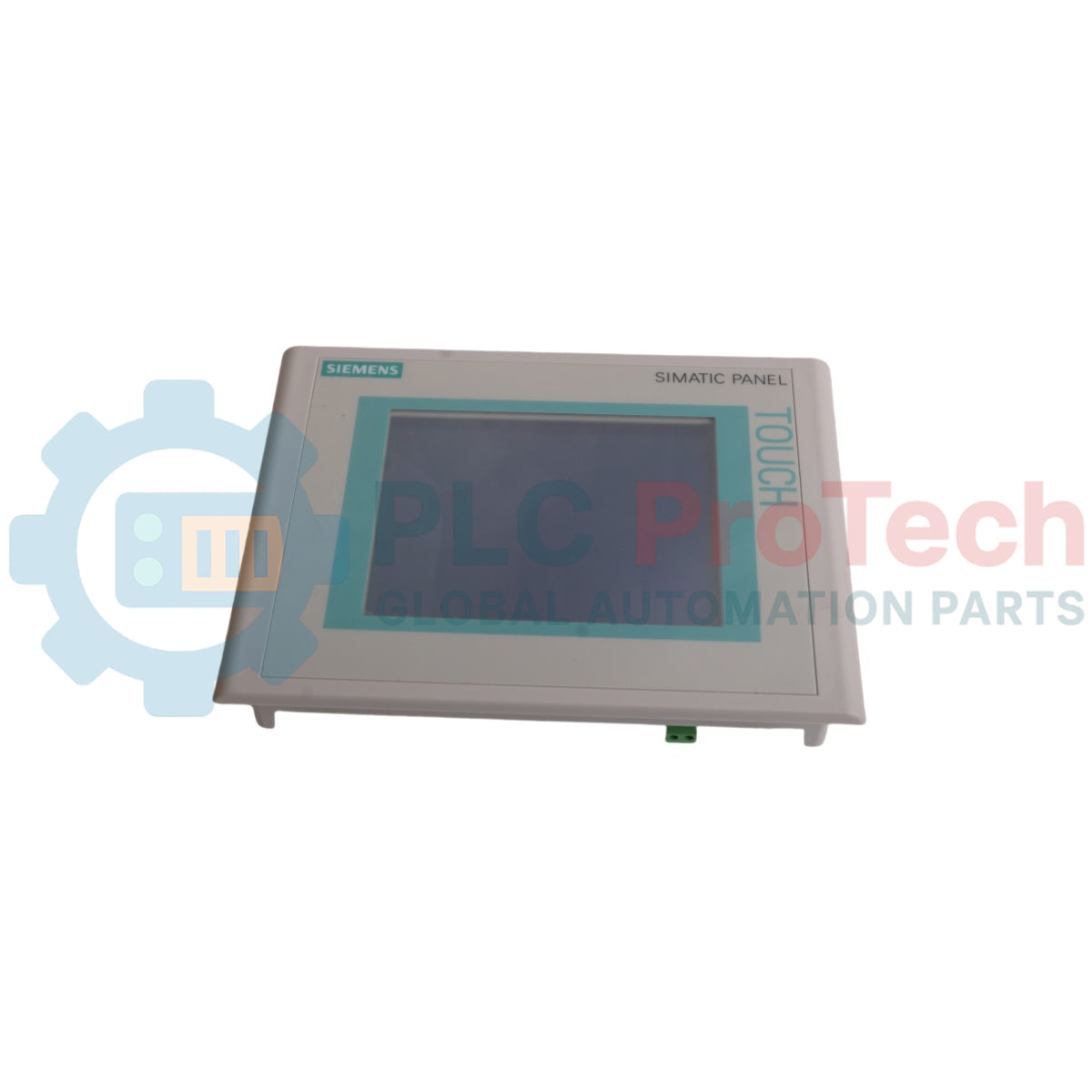

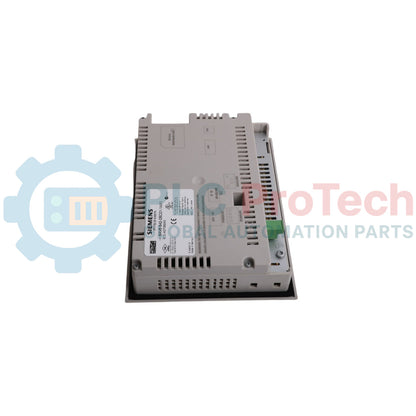

Siemens 6AV6642-0BC01-1AX1 Panel táctil SIMATIC TP 177B DP-6 Siemens

Siemens 6AV6642-0BC01-1AX1 Panel táctil SIMATIC TP 177B DP-6 Siemens

Solo queda(n) 7 artículo(s) en stock

  • Fabricante: Siemens

  • Número de producto: 6AV6642-0BC01-1AX1

  • País de origen:Alemania

  • Tipo de producto: Panel de operador HMI

  • Código de barras: 8537101190

  • Pago: Transferencia bancaria, Western Union

  • Peso: 760g

  • Dimensiones: 23 cm x 18 cm x 7 cm

  • Puerto de envío: Xiamen

  • Garantía: 12 meses

Ver detalles completos
Descripción del producto
FAQ
Envíos y devoluciones
Detalles adicionales
Reseñas

Descripción

El Siemens 6AV6642-0BC01-1AX1 es un panel de operador SIMATIC TP 177B DP-6 diseñado para visualización y control a nivel de máquina en entornos industriales. Esta unidad cuenta con una pantalla STN monocroma de 5.7 pulgadas con "modo azul" para una representación clara del proceso. La entrada del operador se gestiona mediante la pantalla táctil integrada. Para la integración del sistema, el panel está equipado con una versátil interfaz RS 485 que soporta los protocolos de comunicación PROFIBUS DP, MPI y PPI, permitiendo la conexión directa a sistemas PLC de Siemens.

Características

  • ✓ Pantalla monocroma STN de 5.7 pulgadas con 4 niveles de azul
  • ✓ Pantalla táctil resistiva analógica para interacción del operador
  • ✓ Interfaz RS 485 integrada para comunicación PROFIBUS DP
  • ✓ Configuración mediante software Siemens WinCC flexible
  • ✓ Diseño compacto adecuado para montaje en panel

Aplicaciones

Este panel HMI está destinado para su uso en una variedad de tareas de automatización industrial, incluyendo:

  • Control y monitoreo a nivel de máquina
  • Líneas de fabricación y ensamblaje
  • Sistemas de embalaje y embotellado
  • Manejo de materiales y control de transportadores

Especificaciones técnicas

Especificación Valor
Fabricante Siemens
Número de modelo 6AV6642-0BC01-1AX1
Tipo de producto Panel táctil TP 177B DP-6 - Modo azul
Tipo de pantalla Pantalla STN de 5.7 pulgadas, 4 niveles de azul
Resolución de pantalla 320 x 240 píxeles
Interfaz de comunicación RS 485 (PROFIBUS DP, MPI, PPI)
Software de configuración WinCC flexible 2005 SP1 o superior
Peso de envío 0.76 kg
Dimensiones 21 cm x 15.5 cm x 5 cm
País de origen Alemania
Código HS 8537101190
Dimensiones del paquete (calculadas) 23 cm x 18 cm x 7 cm

Directrices de instalación

ADVERTENCIA CRÍTICA: La instalación debe ser realizada únicamente por personal calificado. Desconecte y bloquee todas las fuentes de energía antes de la instalación o mantenimiento para evitar descargas eléctricas y daños al equipo. Este dispositivo es sensible a descargas electrostáticas (ESD); utilice las medidas de conexión a tierra adecuadas.
  1. 1 Asegúrese de que el gabinete de control esté desenergizado y bloqueado según los procedimientos de seguridad.
  2. 2 Verifique que las dimensiones del recorte del panel en el gabinete coincidan con los requisitos de instalación del HMI. Asegúrese de que la superficie de montaje esté limpia y plana.
  3. 3 Inserte el panel de operador en el recorte desde el frente. Asegúrelo apretando uniformemente las abrazaderas de montaje desde la parte trasera para garantizar un sellado adecuado.
  4. 4 Conecte el cable de comunicación PROFIBUS DP al puerto RS 485. Asegúrese de la correcta protección, conexión a tierra y terminación del bus según lo requiera la topología de la red.
  5. 5 Conecte la fuente de alimentación de 24V CC a los terminales designados, observando la polaridad correcta.
  6. 6 Después de verificar todas las conexiones, retire el bloqueo/etiquetado y vuelva a energizar el gabinete. Pruebe la funcionalidad del HMI y la comunicación con el PLC.
Key Features:
#Operator Panel #SIMATIC HMI

¿Qué software se utiliza para programar este HMI?
El 6AV6642-0BC01-1AX1 se configura usando Siemens WinCC flexible 2005 SP1 o una versión superior. No es compatible con el nuevo marco de ingeniería TIA Portal.

¿Cuál es la interfaz de comunicación en este panel?
La interfaz de comunicación principal es un puerto RS 485 que soporta los protocolos PROFIBUS DP, MPI y PPI para la conexión con PLCs y otros dispositivos de automatización.

¿La pantalla del 6AV6642-0BC01-1AX1 es a color o monocroma?
Es una pantalla STN monocroma en 'Modo Azul' con 4 niveles de azul para el contraste. No muestra colores.

¿Cuál es el tamaño y la resolución de la pantalla?
El panel cuenta con una pantalla diagonal de 5.7 pulgadas con una resolución de 320 x 240 píxeles.
