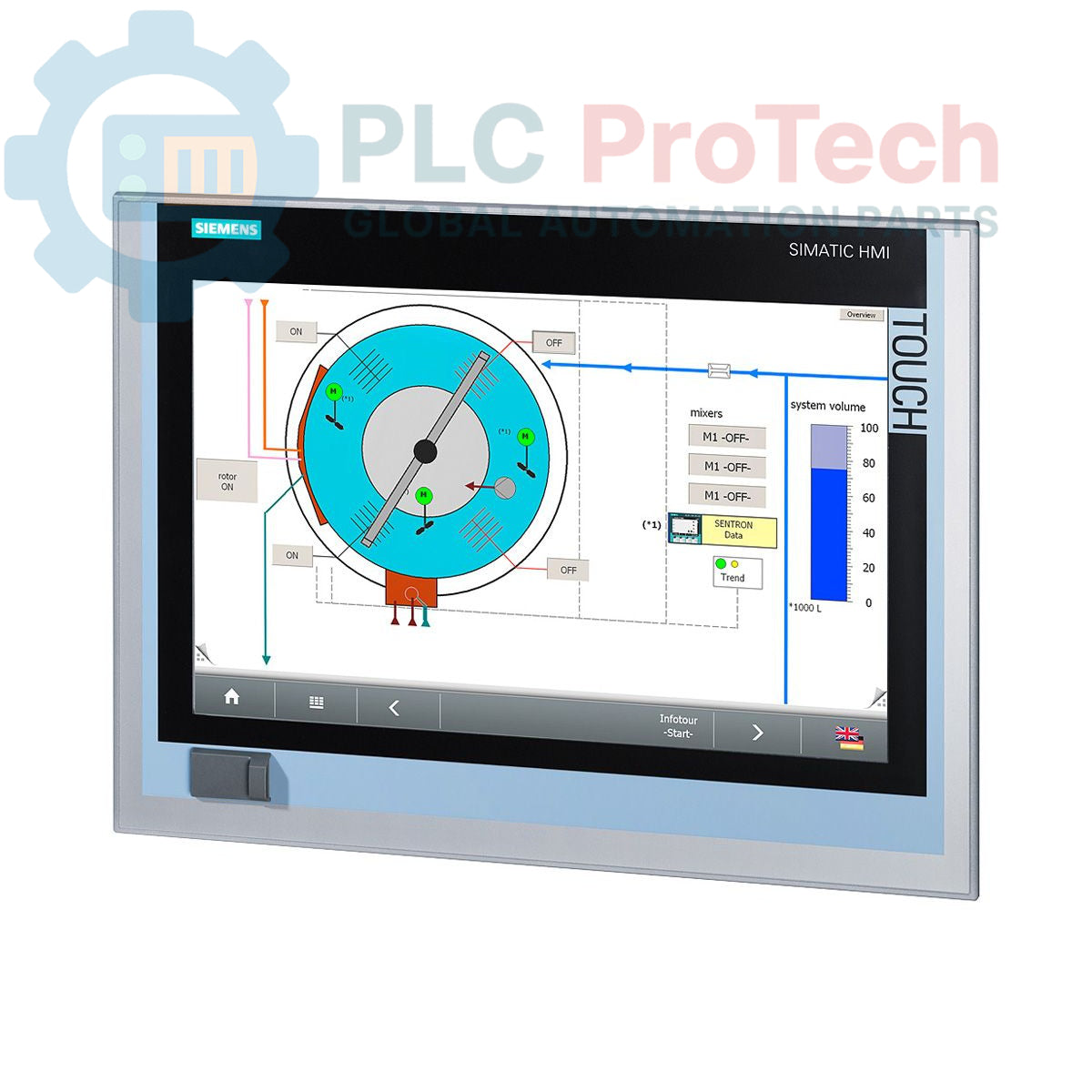

Siemens 6AV7240-6BC14-0HA0 SIMATIC IPC 477D PC de panel

Descripción

El Siemens 6AV7240-6BC14-0HA0 es un PC industrial de panel de la serie SIMATIC IPC 477D, diseñado para tareas exigentes de visualización y control. Esta unidad integra una pantalla táctil de 15 pulgadas con un procesador Intel Core i7-3517UE de alto rendimiento. Está configurada con 4 GB de RAM y una unidad de estado sólido MLC de 80 GB para ofrecer un funcionamiento fiable y un arranque rápido. La conectividad se proporciona mediante varios puertos Gigabit Ethernet, cinco puertos USB y una interfaz serie RS-232. El sistema funciona con una fuente industrial estándar de 24 V CC e incluye el sistema operativo Windows Embedded Standard 7 (32 bits) preinstalado.

Características

• ■Pantalla táctil resistiva de 15 pulgadas
• ■Procesador Intel Core i7-3517UE
• ■4 GB de memoria del sistema instalada
• ■Unidad de estado sólido (SSD) MLC de 80 GB
• ■Windows Embedded Standard 7 (32 bits) preinstalado
• ■Dos puertos Gigabit Ethernet (IE/PN)
• ■Una ranura de expansión PCIe para hardware adicional
• ■Funciona con una fuente de alimentación industrial de 24 V CC

Aplicaciones

• ■Interfaz hombre-máquina (HMI) para el control de procesos
• ■Nodos SCADA en entornos de fabricación y servicios públicos
• ■Sistemas de adquisición y registro de datos
• ■Visión artificial y estaciones de control de calidad
• ■Aplicaciones de control integrado que requieren una interfaz gráfica

Especificaciones técnicas

Directrices de instalación

1. 1 Verifique que las dimensiones del recorte del panel del gabinete de control coincidan con los requisitos de montaje del IPC. Asegúrese de que haya espacio suficiente para la ventilación y el tendido de cables.
2. 2 Desconecte la alimentación principal del gabinete y aplique los procedimientos de bloqueo y etiquetado (LOTO). Confirme la ausencia de tensión con un multímetro calibrado.
3. 3 Inserte el Panel PC en el recorte desde la parte frontal del panel. Fíjelo desde la parte posterior utilizando todas las abrazaderas de montaje suministradas y apriételas uniformemente al par especificado para garantizar un sellado adecuado.
4. 4 Conecte un conductor de tierra de protección (PE) o de tierra funcional de baja impedancia al terminal designado del chasis del IPC. Esto es fundamental para la seguridad y la inmunidad al ruido.
5. 5 Conecte el cableado de alimentación de 24 V CC al conector de alimentación del IPC, respetando la polaridad correcta (+/-). Utilice conductores del calibre adecuado y asegúrese de que la conexión sea segura.
6. 6 Conecte todos los cables de red (Ethernet), periféricos (USB) y serie (RS-232) necesarios. Asegúrese de que los blindajes de los cables estén terminados correctamente según sea necesario.
7. 7 Después de verificar que todas las conexiones estén seguras y retirar las herramientas, retire los dispositivos de bloqueo y etiquetado (LOTO) y vuelva a energizar el gabinete. Encienda el IPC y confirme que el arranque y el funcionamiento sean correctos.
