• 6AV7861-4TB00-1AA0
1 1

Siemens 6AV7861-4TB00-1AA0 Panel Plano SIMATIC FP

Siemens 6AV7861-4TB00-1AA0 Panel Plano SIMATIC FP

Solo queda(n) 8 artículo(s) en stock

  • Fabricante: Siemens

  • Número de producto: 6AV7861-4TB00-1AA0

  • País de origen:Alemania

  • Tipo de producto: Panel Plano

  • Código de barras: 85285931

  • Pago: Transferencia bancaria, Western Union

  • Peso: 3g

  • Dimensiones: 39,50 x 30,00 x 17,00 cm

  • Puerto de envío: Xiamen

  • Garantía: 12 meses

Ver detalles completos
Descripción del producto
FAQ
Envíos y devoluciones
Detalles adicionales
Reseñas

Descripción

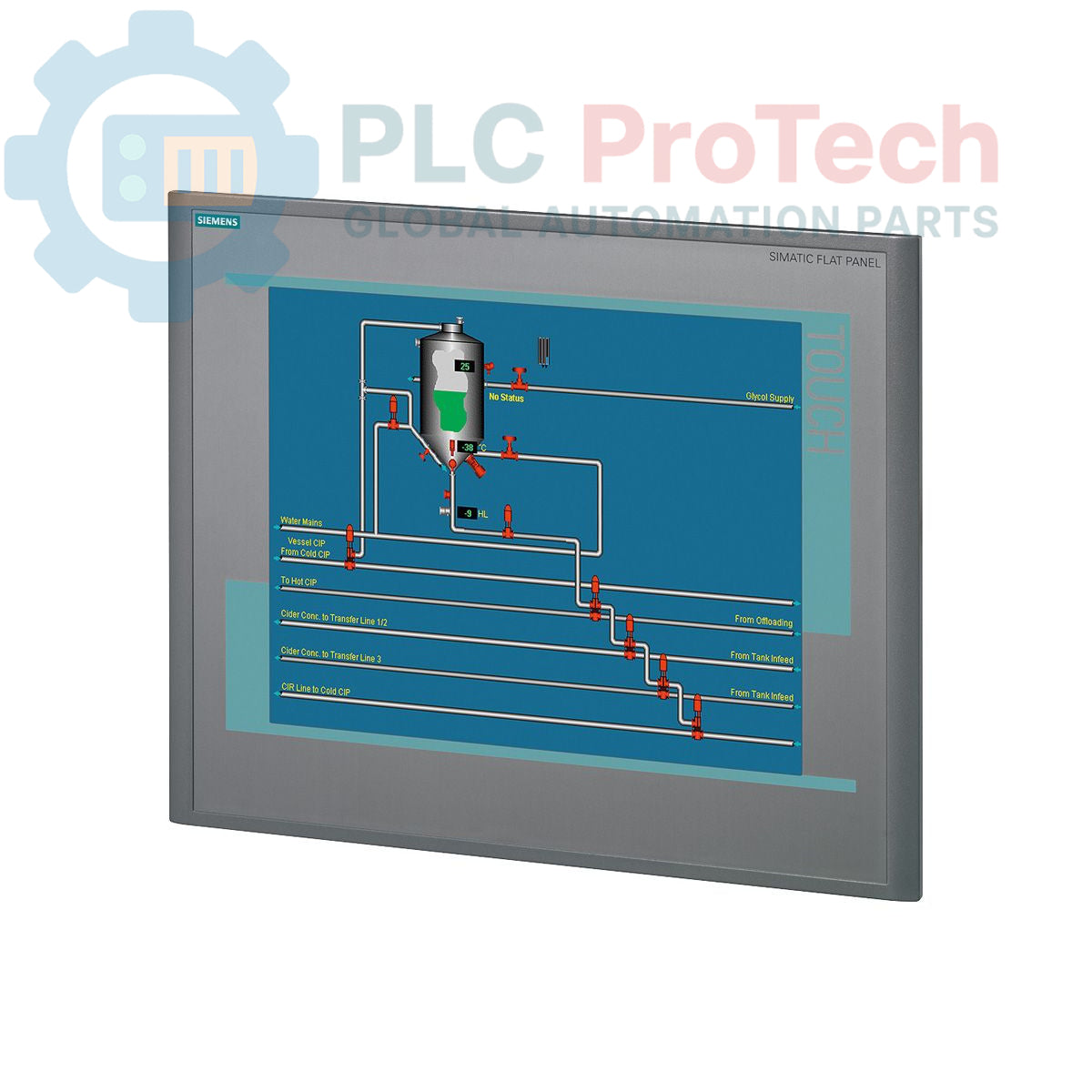

El Siemens 6AV7861-4TB00-1AA0 es un panel plano SIMATIC 17T, diseñado como una pantalla táctil TFT de 17 pulgadas para aplicaciones industriales de interfaz hombre-máquina (HMI). Esta unidad cuenta con una resolución de 1280x1024 píxeles, asegurando una salida visual clara para el monitoreo y control de procesos. Soporta opciones flexibles de entrada de energía, funcionando con 24V CC o 120/240V CA, y ofrece interfaces VGA y DVI-D para la entrada de señal de video. El panel se suministra con un cable VGA de 1.8 metros, facilitando la integración inmediata en sistemas existentes.

Características

  • Pantalla táctil TFT de 17 pulgadas
  • Resolución de 1280x1024 píxeles
  • Entrada de energía flexible: 24V CC y 120/240V CA
  • Interfaces de video VGA y DVI-D
  • Incluye cable VGA de 1.8 m
  • Diseñado para sistemas SIMATIC

Aplicaciones

  • Interfaz hombre-máquina industrial (HMI)
  • Visualización y control de procesos
  • Operación y monitoreo de máquinas
  • Sistemas de automatización de fábrica
  • Pantallas para sala de control

Especificaciones técnicas

Marca Siemens
Fabricante Siemens
Gama SIMATIC
Subrango FP
Tipo de producto Panel plano
Fase del producto Obsoleto
Tamaño de pantalla 17 pulgadas
Tipo de pantalla Pantalla táctil TFT
Resolución 1280x1024 píxeles
Voltaje de entrada 24V CC, 120/240V CA
Interfaces de video VGA, DVI-D
Cable incluido Cable VGA 1.8m
Dimensiones del paquete (calculadas) 39.50 x 30.00 x 17.00 cm
Peso de envío 3.00 kg
Código de mercancía 85285931
Regulaciones de control de exportación (ECCN) EAR99

Conexiones / Interfaces

Tipo de interfaz Función
VGA Entrada de video (analógica)
DVI-D Entrada de video (digital)
Entrada de energía 24V CC o 120/240V CA

Directrices de instalación

  1. Desenergizar el sistema: Antes de comenzar cualquier trabajo de instalación, asegúrese de que toda la energía del sistema y del panel plano esté desconectada y asegurada contra una reenergización accidental.
  2. Montaje: Monte firmemente el panel plano en su recinto designado o en el recorte del panel. Asegure un espacio adecuado para la ventilación y el enrutamiento de cables.
  3. Conexión de alimentación: Conecte la fuente de alimentación adecuada (24V CC o 120/240V CA) a los terminales de entrada de energía del panel. Verifique la polaridad correcta para conexiones CC y la puesta a tierra adecuada para conexiones CA.
  4. Conexión de señal de video: Conecte la fuente de video (por ejemplo, PC industrial, PLC con salida de pantalla) a la interfaz VGA o DVI-D del panel plano usando el cable VGA proporcionado o un cable DVI-D adecuado.
  5. Conexión de la interfaz táctil: Si se requiere un cable USB o serial separado para la funcionalidad táctil, conéctelo al sistema host según los procedimientos estándar de configuración HMI.
  6. Enrutamiento de cables: Dirija todos los cables para evitar tensiones, interferencias y daños. Use bridas y conductos donde sea necesario para mantener una instalación organizada y protegida.
  7. Puesta a tierra: Asegúrese de que el panel plano y su equipo asociado estén correctamente conectados a tierra para minimizar el ruido eléctrico y garantizar la seguridad.
  8. Encendido: Después de verificar todas las conexiones, vuelva a energizar el sistema y pruebe la funcionalidad de la pantalla y el tacto.
Key Features:
#Flat Panel #SIMATIC FP

¿Cuál es la resolución de pantalla del 6AV7861-4TB00-1AA0?
El Siemens 6AV7861-4TB00-1AA0 cuenta con una resolución de pantalla de 1280x1024 píxeles.

¿Qué opciones de entrada de energía soporta este panel plano?
El panel plano soporta entradas de energía tanto de 24V DC como de 120/240V AC, ofreciendo flexibilidad para diversos entornos industriales.

¿Qué interfaces de video están disponibles en el 6AV7861-4TB00-1AA0?
Incluye interfaces VGA y DVI-D para conectar a fuentes de video.

¿La pantalla es táctil?
Sí, el 6AV7861-4TB00-1AA0 es una pantalla TFT táctil, adecuada para aplicaciones HMI interactivas.

Envío exprés global

  • Entrega estándar: 4-6 días hábiles vía DHL, FedEx y UPS.
  • Envío exprés: Despacho el mismo día para pedidos en stock realizados antes de las 2:00 PM (GMT+8).
  • Cobertura mundial: Servicio en más de 150 países, incluyendo entrega rápida a Arabia Saudita y Emiratos Árabes Unidos.

Devoluciones y Garantía

  • Garantía de 30 días: Se aceptan devoluciones de productos en stock en su embalaje original y sellado de fábrica.
  • Garantía de 12 meses: Cada componente industrial cuenta con nuestra garantía técnica profesional.

Los pedidos se procesan y entregan de lunes a viernes (excepto festivos).


Para conocer la elegibilidad completa, las tarifas de reposición y los detalles de devoluciones internacionales, por favor consulte nuestro sitio oficial Política de Reembolso y Devoluciones .

TECHNICAL SPECIFICATIONS

Country of origin
Alemania
