Siemens 6AV7863-2MB10-0AA0 SIMATIC IFP1500 Panel plano industrial

Descripción

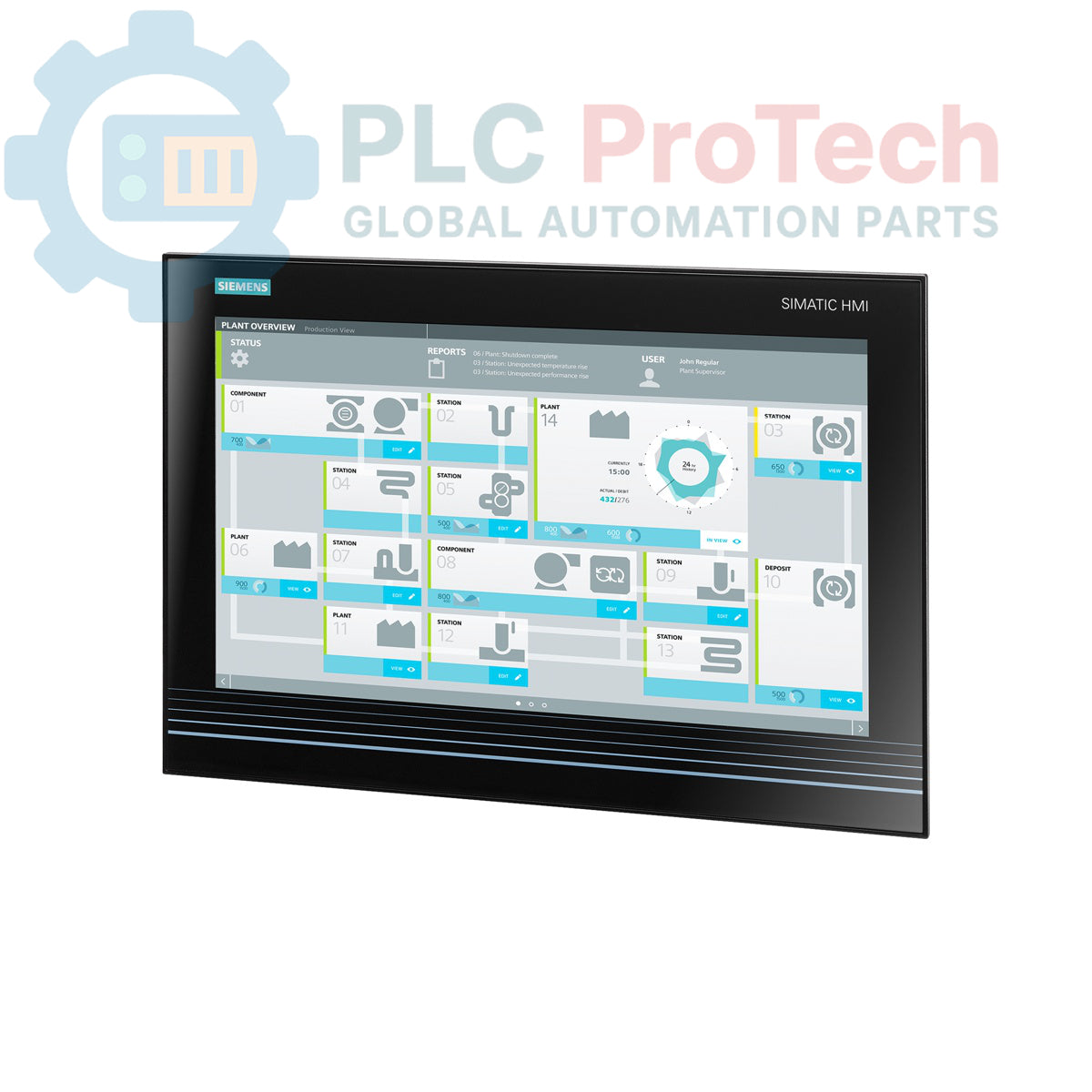

Este dispositivo es un Siemens 6AV7863-2MB10-0AA0 SIMATIC IFP1500, una pantalla plana industrial de 15 pulgadas diseñada para entornos de automatización exigentes. Cuenta con una relación de aspecto panorámica de 16:9 y capacidad multitáctil para un control intuitivo por parte del operador. Esta versión extendida está diseñada para la transmisión de señales a una distancia de hasta 30 metros. La unidad ofrece opciones de alimentación flexibles, ya que admite entradas de 24 V CC y 100-240 V CA, y proporciona interfaces de vídeo DisplayPort y DVI para la conectividad. Se incluye un cable DVI/USB de 1,8 metros para una configuración inmediata.

Características

• Pantalla panorámica de 15 pulgadas con una relación de aspecto de 16:9
• Pantalla de alta resolución con 1366 x 768 píxeles
• Interfaz multitáctil de operador con respuesta rápida
• La versión extendida admite la transmisión de señales hasta 30 metros
• Compatibilidad con alimentación dual de 24 V CC o 100-240 V CA
• Entradas de vídeo estándar: DisplayPort y DVI
• Incluye un cable combinado DVI/USB de 1,8 m

Aplicaciones

• Control y supervisión de operarios a nivel de máquina
• Visualización de procesos en entornos de fabricación y líneas de producción
• Interfaz hombre-máquina (HMI) para maquinaria industrial
• Estaciones de supervisión de sistemas SCADA
• Visualización de datos en salas de control y celdas de automatización

Especificaciones técnicas

Directrices de instalación

1. 1
   Preparar el lugar de montaje: Verifique que las dimensiones del recorte del panel coincidan con las especificaciones de la pantalla. Asegúrese de que la superficie de montaje esté limpia y plana, y que pueda soportar el peso de la unidad.
2. 2
   Asegurar la unidad: Inserte el panel plano en el recorte desde la parte frontal. Asegúrelo desde la parte posterior utilizando las abrazaderas de montaje suministradas y apriételas de manera uniforme al par recomendado por el fabricante para garantizar un sellado adecuado.
3. 3
   Conectar la tierra de protección: Conecte primero la tierra de protección (PE) o el terminal de puesta a tierra utilizando un cable del calibre adecuado. Una conexión a tierra segura es fundamental para la seguridad y la inmunidad al ruido.
4. 4
   Conectar los cables de señal: Conecte el cable DisplayPort o DVI para el vídeo y el cable USB para la interfaz táctil. Asegúrese de que los conectores estén completamente insertados y sujetos.
5. 5
   Conectar la fuente de alimentación: Conecte la fuente de alimentación de 24 V CC o de 100-240 V CA a los terminales correspondientes. Verifique que la tensión de la fuente coincida con la entrada seleccionada.
6. 6
   Comprobaciones finales: Asegure todos los cables con un alivio de tensión adecuado para evitar desconexiones accidentales. Después de verificar todas las conexiones, retire el bloqueo y etiquetado (LOTO) y energice el sistema para realizar pruebas.
