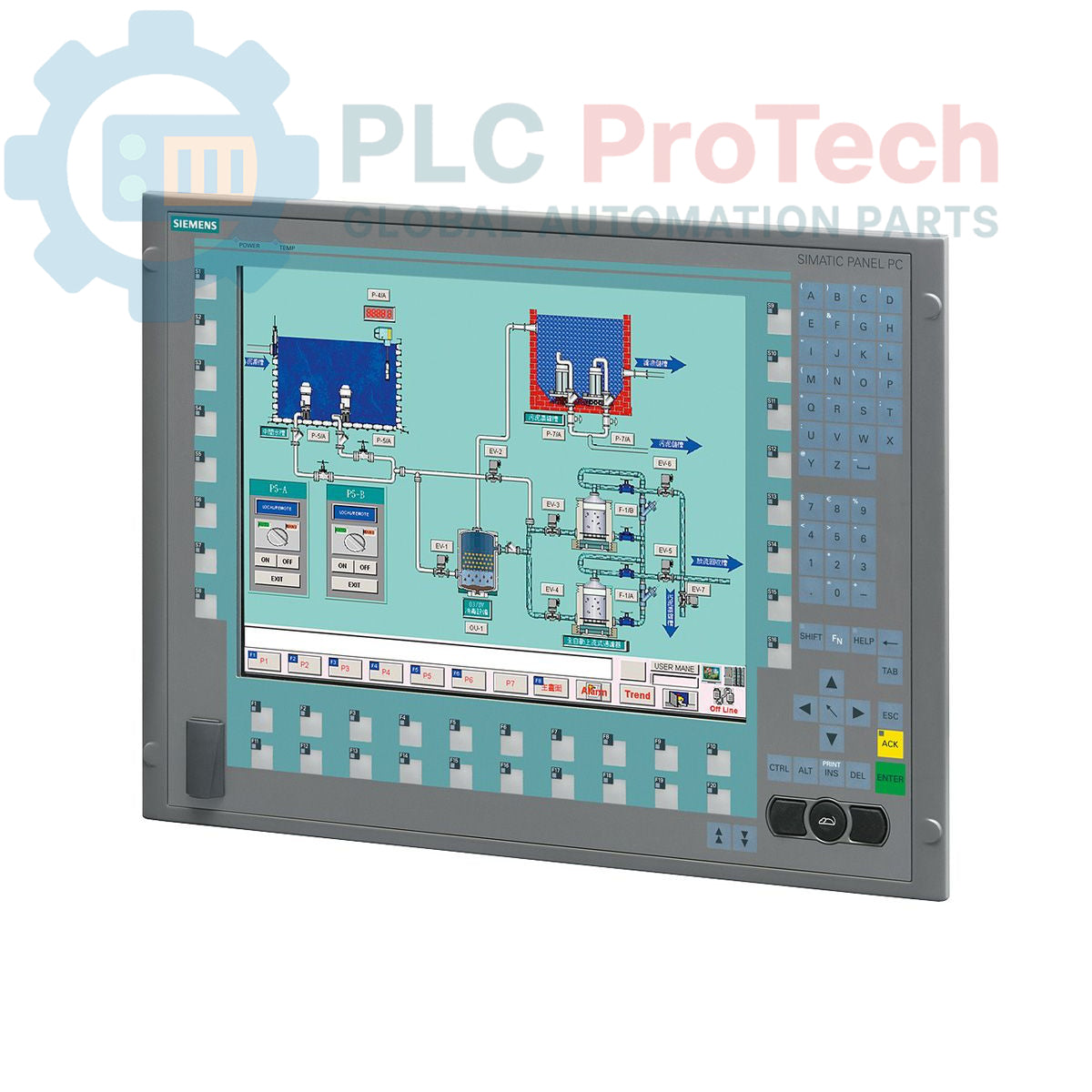

Siemens 6AV7873-0BE50-0AC0 SIMATIC Panel PC 677B

Descripción

El Siemens 6AV7873-0BE50-0AC0 es un SIMATIC Panel PC 677B, una plataforma industrial de interfaz hombre-máquina (HMI) y control diseñada para entornos de automatización exigentes. Este Panel PC cuenta con una pantalla de 15 pulgadas con teclado y una resolución de 1024x768, equipada con un procesador Core 2 Duo T7400 a 2,16 GHz. Incluye 4 GB de RAM DDR2, un disco duro SATA de 160 GB y varias interfaces de comunicación, incluidos 2 puertos Ethernet de 10/100/1000 Mbit/s, 4 puertos USB V2.0 (incluida una interfaz USB frontal) y 1 puerto serie (COM1). La unidad también incluye una interfaz PROFIBUS/MP y funciona con una fuente de alimentación de 110/230 V CA con funcionalidad NAMUR, suministrada con un cable de alimentación estándar europeo. Viene con Windows XP Professional MUI preinstalado, compatible con varios idiomas.

Características

• Pantalla integrada de 15 pulgadas con teclado y resolución de 1024x768
• Procesador Intel Core 2 Duo T7400 a 2,16 GHz con caché SLC de 4 MB
• 4 GB de RAM DDR2 y 2 MB de SRAM con búfer
• Disco duro SATA de 160 GB y 3,5" para un almacenamiento fiable
• Dos interfaces Ethernet de 10/100/1000 Mbit/s
• Cuatro puertos USB V2.0, incluida una práctica interfaz USB frontal
• Una interfaz serie (COM1)
• Interfaz de comunicación PROFIBUS/MP
• Dos ranuras de expansión PCI
• Fuente de alimentación de 110/230 V CA con señalización NAMUR
• Windows XP Professional MUI (interfaz multiusuario) preinstalado

Aplicaciones

El Siemens SIMATIC Panel PC 677B es adecuado para una amplia variedad de aplicaciones industriales que requieren sólidas capacidades de HMI y control. Entre sus aplicaciones habituales se incluyen:

• Operación y visualización de máquinas
• Sistemas de control y supervisión de procesos
• Adquisición y registro de datos
• Automatización de fábricas y sistemas de ejecución de fabricación (MES)
• Automatización de edificios y gestión de infraestructuras
• Interfaces de sistemas de control distribuido (DCS)

Especificaciones técnicas

Conexiones / interfaces

Directrices de instalación

1. La seguridad es lo primero: Asegúrese de que toda la alimentación del área de instalación esté desconectada y bloqueada antes de comenzar cualquier trabajo.
2. Montaje: Monte firmemente el Panel PC en el recorte designado del panel. Asegúrese de que haya suficiente espacio de ventilación alrededor de la unidad para evitar el sobrecalentamiento.
3. Conexión de alimentación: Conecte el cable de alimentación estándar europeo suministrado a una fuente de alimentación estable de 110/230 V CA. Verifique que el voltaje y la puesta a tierra sean correctos.
4. Puesta a tierra: Establezca una conexión fiable a tierra de protección (PE) con el chasis del Panel PC para garantizar la seguridad eléctrica y minimizar las interferencias electromagnéticas.
5. Conexiones Ethernet: Conecte los cables Ethernet industriales a los puertos de 10/100/1000 Mbit/s para la comunicación de red. Utilice cables apantallados en entornos industriales con mucho ruido.
6. Conexiones USB: Conecte los dispositivos USB a los puertos USB V2.0 disponibles. Utilice el USB frontal para acceder cómodamente durante la puesta en servicio o el mantenimiento.
7. Conexión serie: Si es necesario, conecte los dispositivos serie al puerto COM1.
8. Conexión PROFIBUS/MP: Conecte el cable PROFIBUS/MP según la topología de red y los requisitos de terminación.
9. Conexiones de periféricos: Conecte los teclados, ratones u otros periféricos necesarios.
10. Encendido: Después de asegurar y verificar todas las conexiones, restablezca la alimentación del sistema.
11. Configuración: Siga las instrucciones del sistema operativo y del software de aplicación para la configuración inicial.
