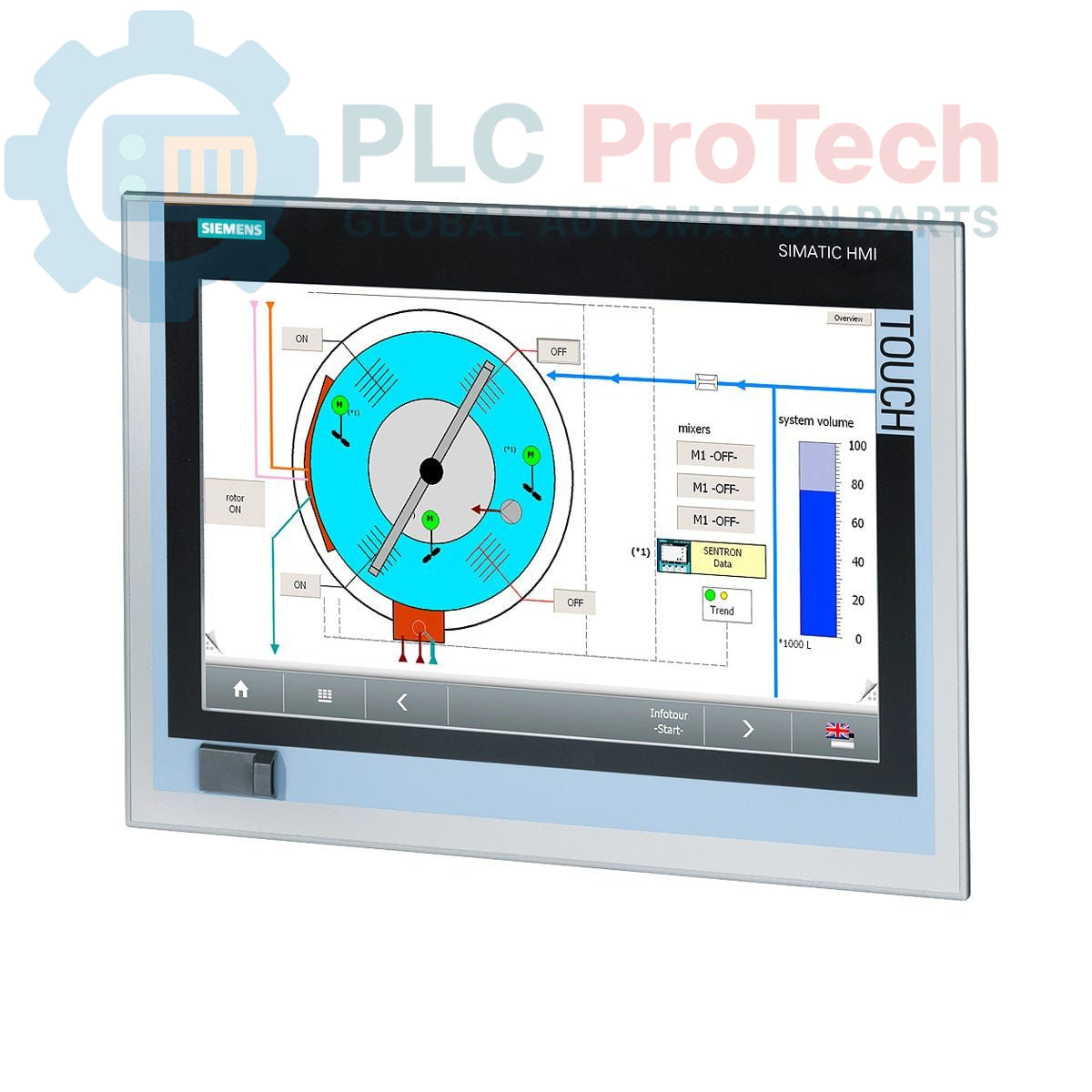

Siemens 6AV7881-4AF00-8DA0 SIMATIC IPC277D PC Nanopanel

Descripción

Este es un PC Nanopanel Siemens SIMATIC IPC277D, modelo 6AV7881-4AF00-8DA0, diseñado para tareas de visualización y control a nivel de máquina. La unidad cuenta con una pantalla TFT táctil de 15 pulgadas, un procesador Intel Atom E660 (1,3 GHz) y 2 GB de RAM. El almacenamiento se proporciona mediante una unidad de estado sólido SATA de 80 GB, y el sistema funciona con una fuente de alimentación de 24 V CC. Viene preinstalado con Windows Embedded Standard 7 SP1 y ofrece una conectividad amplia mediante dos puertos Ethernet Gigabit, varias interfaces USB y un puerto serie.

Características

• Pantalla TFT de 15 pulgadas con funcionalidad táctil
• Puerto USB frontal para un acceso cómodo
• Dos puertos Ethernet Gigabit (10/100/1000 Mbps)
• Tres puertos USB 2.0 de alta corriente
• Ranura integrada para tarjetas Compact Flash (CF) para ampliar el almacenamiento
• Preinstalado con Windows Embedded Standard 7 SP1
• Retención de memoria estándar para el almacenamiento de datos no volátiles

Aplicaciones

• Interfaz hombre-máquina (HMI) para el control de maquinaria
• Adquisición y registro de datos en entornos de fabricación
• Visualización y supervisión de procesos
• Estaciones de control para automatización industrial y líneas de montaje

Especificaciones técnicas

Directrices de instalación

1. 1 Verificar el recorte del panel: Asegúrese de que el recorte de montaje del panel del armario de control corresponda a las dimensiones requeridas por el IPC277D para lograr un ajuste seguro y sellado.
2. 2 Desenergizar el sistema: Antes de la instalación, desenergice por completo el armario de control y aplique los procedimientos adecuados de bloqueo y etiquetado (LOTO) para evitar una puesta en marcha accidental.
3. 3 Montar la unidad: Inserte el Panel PC en el recorte desde la parte frontal del panel. Fíjelo desde la parte posterior utilizando las abrazaderas de montaje suministradas y apriételas uniformemente al par especificado por el fabricante para garantizar un sellado adecuado.
4. 4 Conectar la alimentación: Conecte la fuente de alimentación de 24 V CC al terminal de alimentación designado. Verifique la polaridad correcta (+/-) antes de energizar el dispositivo para evitar daños en los circuitos internos.
5. 5 Establecer la conexión a tierra: Conecte el terminal de tierra funcional del dispositivo a la barra principal de tierra del armario de control mediante un conductor de baja impedancia. Esto es fundamental para la inmunidad al ruido y la seguridad.
6. 6 Conectar periféricos: Conecte los cables de comunicación Ethernet, USB y serie según sea necesario. Asegúrese de que todos los cables estén correctamente tendidos y fijados para evitar tensión en los conectores.
