Siemens 6AV7882-0DA20-5BA0 SIMATIC IPC277E Nanopanel PC

Descripción

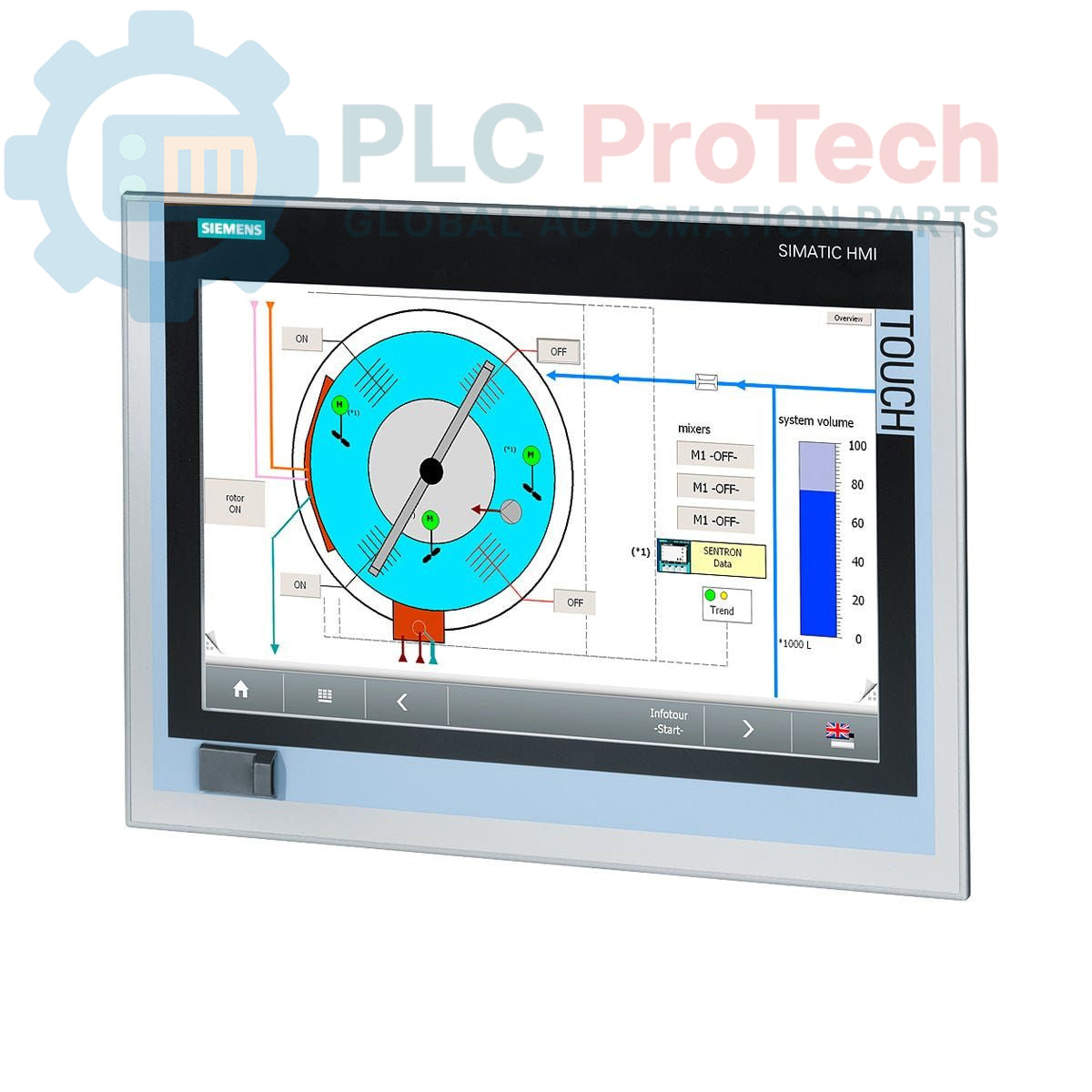

El Siemens 6AV7882-0DA20-5BA0 es un SIMATIC IPC277E Nanopanel PC, que cuenta con una pantalla táctil TFT de 15 pulgadas para aplicaciones de interfaz hombre-máquina (HMI). Este panel PC industrial está equipado con un procesador Celeron N2807 (2C/2T), 4 GB de RAM y un SSD de 80 GB para un funcionamiento fiable. Viene preinstalado con Windows 7 Ultimate SP1 (32 bits) con una Interfaz Multiusuario (MUI) que soporta los idiomas alemán, inglés, francés, español e italiano. Las opciones de conectividad incluyen dos puertos Ethernet RJ45 de 10/100/1000 Mbps, un DisplayPort para salida gráfica, un puerto USB 3.0, tres puertos USB 2.0, un puerto serie (COM 1) y una ranura CFAST. La alimentación se suministra mediante una entrada de 24 V CC e incluye un práctico puerto USB frontal. Esta unidad forma parte de la gama SIMATIC Panel PC y actualmente se encuentra en una etapa de ciclo de vida de producto en descontinuación.

Características

• Pantalla táctil TFT de 15 pulgadas
• Procesador Celeron N2807 (2C/2T)
• 4 GB de RAM
• Almacenamiento SSD de 80 GB
• Windows 7 Ultimate SP1 (32 bits) con MUI (DE, EN, FR, ES, IT)
• 2x Puertos Ethernet RJ45 10/100/1000 Mbps
• 1x Salida gráfica DisplayPort
• 1x Puerto USB 3.0, 3x Puertos USB 2.0, 1x Puerto USB frontal
• 1x Puerto serie (COM 1)
• Ranura CFAST
• Fuente de alimentación de 24 V CC

Aplicaciones

El Siemens SIMATIC IPC277E Nanopanel PC es adecuado para una amplia gama de aplicaciones de automatización industrial, incluyendo:

• Operación y control de máquinas
• Visualización y monitoreo de procesos
• Adquisición y procesamiento de datos a nivel de máquina
• Sistemas de control embebidos que requieren una HMI compacta
• Automatización de fábricas y gestión de líneas de producción

Especificaciones técnicas

Directrices de Instalación

1. Desenergización: Asegúrese de que toda la energía en el área de instalación esté desconectada y bloqueada antes de comenzar cualquier trabajo.
2. Montaje: Monte el Nanopanel PC de forma segura en un gabinete de control o recorte del panel, asegurando un espacio adecuado de ventilación alrededor de la unidad para evitar el sobrecalentamiento.
3. Conexión de Alimentación: Conecte la fuente de alimentación de 24 V DC a los terminales designados, observando la polaridad correcta. Verifique que la fuente de alimentación cumpla con los requisitos especificados de voltaje y corriente.
4. Puesta a Tierra: Establezca una conexión adecuada de tierra protectora (PE) al chasis del panel PC para garantizar la seguridad eléctrica y minimizar las interferencias electromagnéticas.
5. Conexiones Ethernet: Conecte cables Ethernet industriales a los puertos RJ45 para la comunicación en red, asegurando conexiones seguras y robustas.
6. Conexiones USB y Seriales: Conecte dispositivos periféricos como teclados, ratones o escáneres de códigos de barras a los puertos USB, y dispositivos seriales al puerto COM 1 según sea necesario.
7. Salida de Pantalla: Si se utiliza un monitor externo, conéctelo al DisplayPort.
8. Gestión de Cables: Enrute todos los cables de manera ordenada y segura, separando los cables de alimentación y señal para reducir interferencias. Use alivio de tensión cuando sea necesario.
9. Consideraciones Ambientales: Asegúrese de que el entorno operativo cumpla con las especificaciones de temperatura, humedad y vibración del panel PC para garantizar la fiabilidad a largo plazo.
10. Encendido: Después de verificar todas las conexiones, vuelva a energizar el sistema y observe el arranque y la funcionalidad adecuados.
