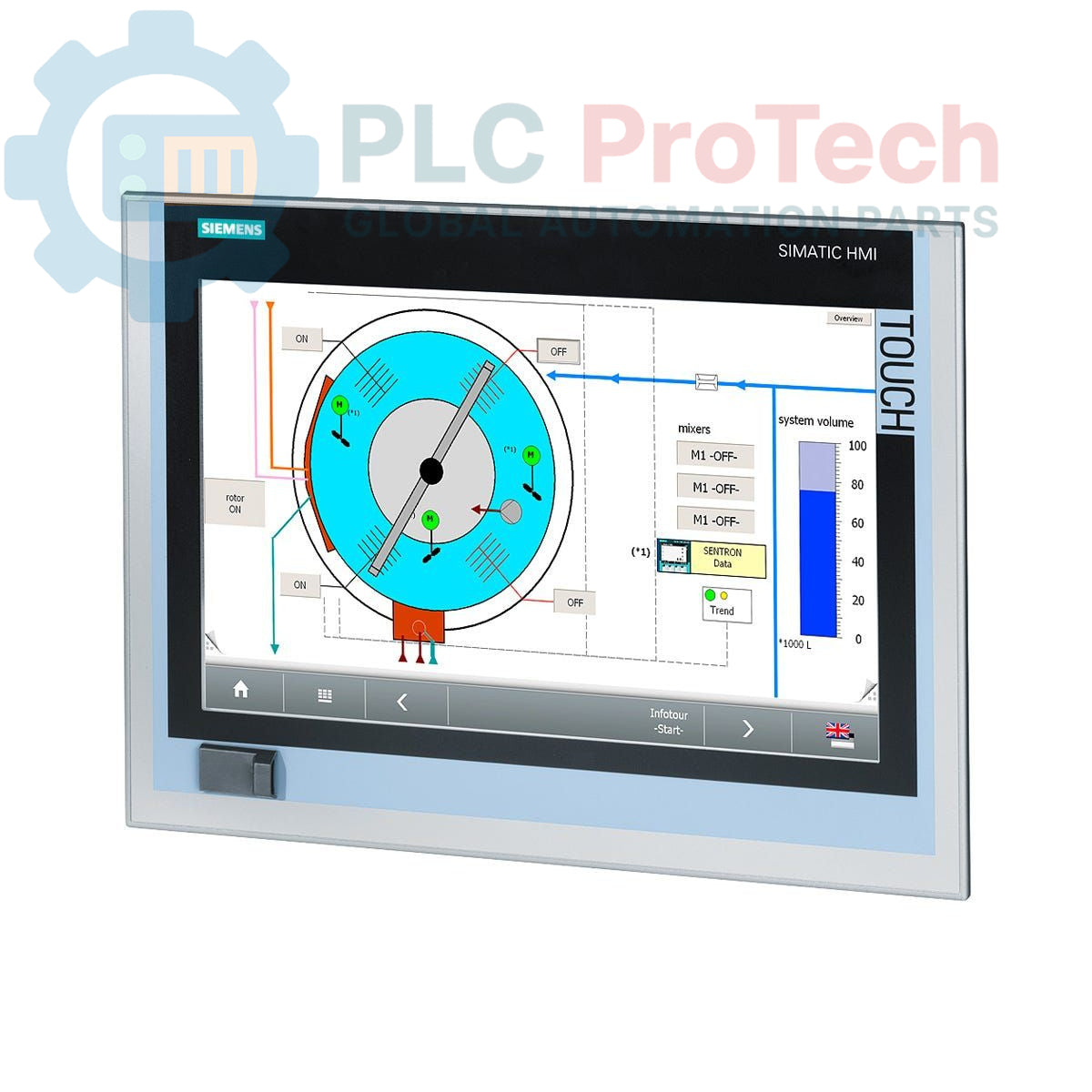

Siemens 6AV7882-0DB20-2CF0 SIMATIC IPC277E Nanopanel PC

Descripción

El Siemens 6AV7882-0DB20-2CF0 es un PC SIMATIC IPC277E Nanopanel diseñado para tareas exigentes de HMI y control en entornos industriales. Esta unidad cuenta con una pantalla táctil TFT de 15 pulgadas, impulsada por un procesador Celeron N2930 (4C/4T) integrado, con 4 GB de RAM y una unidad de estado sólido (SSD) de 240 GB para un rendimiento fiable. Viene preconfigurado con Windows Embedded Standard 7E SP1 y una licencia de ejecución WinCC RT Advanced V16, compatible con hasta 2048 PowerTags. El dispositivo requiere una fuente de alimentación nominal de 24 V CC y ofrece una amplia conectividad mediante dos puertos Gigabit Ethernet, DisplayPort y varios puertos USB.

Características

• ■Pantalla táctil TFT en color de 15 pulgadas para la interacción del operador.
• ■Funciona con un procesador Intel Celeron N2930 de cuatro núcleos.
• ■Equipado con 4 GB de memoria del sistema (RAM).
• ■Incluye una unidad de estado sólido (SSD) de 240 GB para almacenamiento.
• ■Viene preinstalado con Windows Embedded Standard 7E SP1 (64 bits, inglés).
• ■Incluye el software WinCC RT Advanced V16 (licencia para 2048 PowerTags).
• ■Cuenta con dos puertos Ethernet de 10/100/1000 Mbps para la conectividad de red.
• ■Ranura CFast disponible para ampliar el almacenamiento.

Aplicaciones

• ■Interfaz hombre-máquina (HMI) para el control de maquinaria.
• ■Nodos de visualización SCADA en sistemas de control de procesos.
• ■Terminales de registro y adquisición de datos.
• ■Paneles informativos y estaciones de control en planta.
• ■Sistemas de automatización y gestión de edificios.

Especificaciones técnicas

Directrices de instalación

1. 1
   Preparar el recorte del panel: Prepare el recorte de montaje en el panel del armario de control conforme a las dimensiones especificadas para la pantalla de 15 pulgadas. Asegúrese de que la superficie de montaje esté limpia y plana, y que proporcione un soporte adecuado.
2. 2
   Montar la unidad: Inserte el Panel PC en el recorte desde la parte frontal. Fíjelo desde la parte posterior con las abrazaderas de montaje suministradas, apretándolas uniformemente para garantizar un sellado adecuado y una sujeción segura.
3. 3
   Conectar la puesta a tierra de protección: Conecte el terminal de tierra de protección (PE) de la unidad a la conexión principal de tierra del armario mediante un conductor de baja impedancia. Esto es esencial para la seguridad y la inmunidad al ruido.
4. 4
   Conectar la fuente de alimentación: Conecte la fuente de alimentación de 24 V CC al conector de alimentación designado. Compruebe de nuevo la polaridad correcta (+/-) antes de energizar el circuito.
5. 5
   Conectar E/S y periféricos: Conecte los cables Ethernet, los dispositivos USB, el monitor DisplayPort (si se utiliza) y cualquier dispositivo serie a los puertos correspondientes de la parte posterior de la unidad.
6. 6
   Comprobaciones finales y puesta en marcha: Una vez aseguradas todas las conexiones, vuelva a suministrar alimentación al armario. El Panel PC debería iniciar el sistema operativo Windows preinstalado. Verifique el funcionamiento del sistema antes de ponerlo en servicio.
