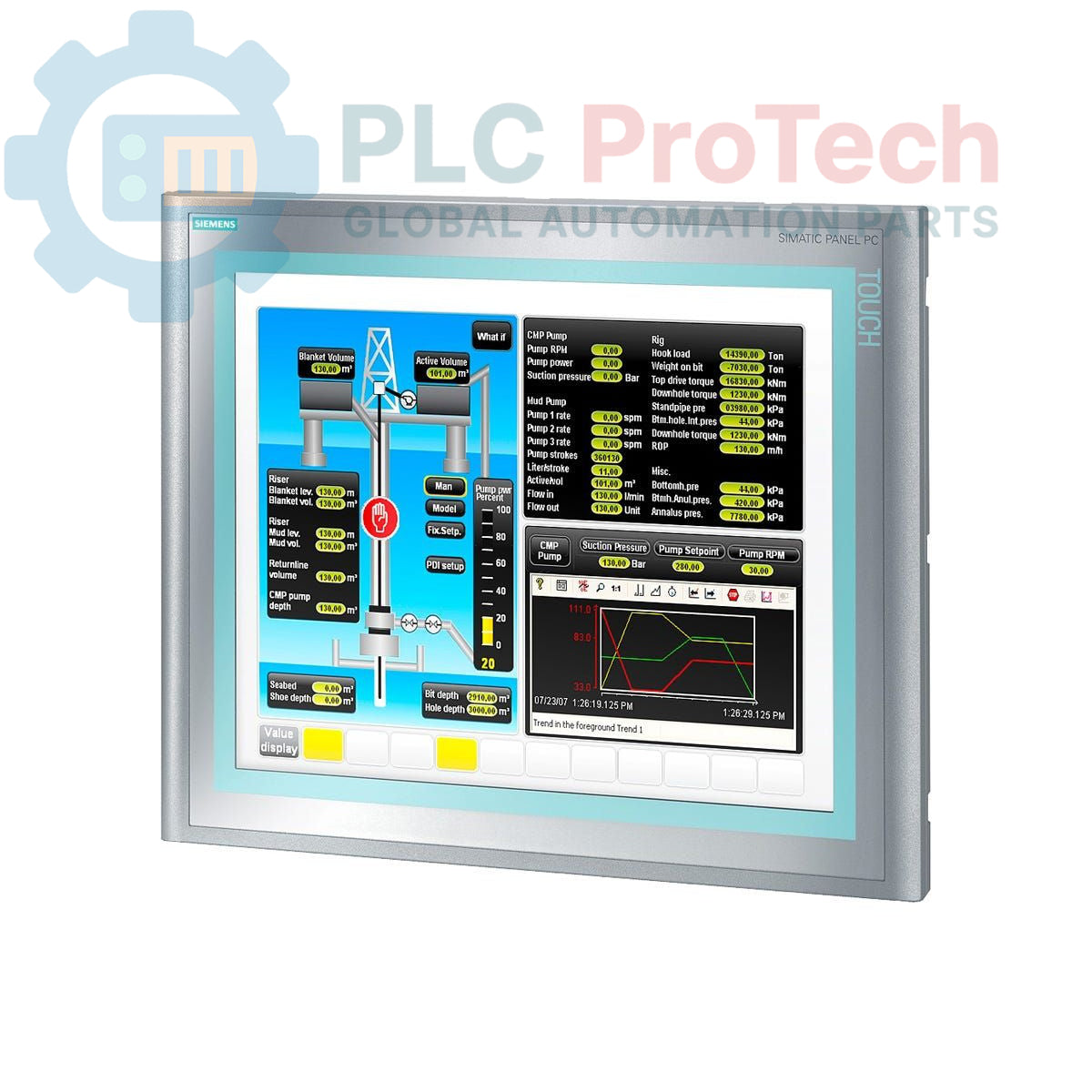

Siemens 6AV7883-7AA10-6BA0 SIMATIC HMI IPC 477C Pro Panel PC

Descripción

El 6AV7883-7AA10-6BA0 de Siemens es un paquete opcional SIMATIC HMI IPC 477C Pro, diseñado como PC de panel industrial para tareas de visualización y control. Esta unidad cuenta con una pantalla táctil de 19 pulgadas y está diseñada para un funcionamiento robusto con protección IP65, lo que garantiza una protección total contra la entrada de polvo y resistencia a chorros de agua a baja presión. Está equipada con un procesador Celeron M a 1,2 GHz, 1 GB de RAM DDR3 y una unidad de estado sólido SATA (SSD) de 50 GB para una alta resistencia. La conectividad incluye PROFINET (IE) con dos interfaces de 1 Gbit y cuatro puertos USB ubicados en la parte posterior. El sistema incluye Windows Embedded Standard 2009 preinstalado, por lo que es adecuado para una amplia variedad de aplicaciones HMI industriales sin software SIMATIC precargado.

Características

• Pantalla táctil de 19 pulgadas para un manejo intuitivo
• Protección completa con grado IP65 para entornos industriales exigentes
• Procesador Celeron M a 1,2 GHz para un rendimiento fiable
• RAM DDR3 de 1 GB
• Unidad de estado sólido SATA (SSD) de 50 GB con alta resistencia
• Interfaz PROFINET (IE) con 2 puertos de 1 Gbit
• Cuatro puertos USB montados en la parte posterior
• Sistema operativo Windows Embedded Standard 2009 preinstalado

Aplicaciones

El 6AV7883-7AA10-6BA0 SIMATIC HMI IPC 477C Pro de Siemens es adecuado para diversas aplicaciones industriales que requieren una interfaz hombre-máquina robusta y funcionalidad de PC, entre ellas:

• Control y supervisión de operadores en plantas de fabricación
• Visualización de procesos en las industrias alimentaria y de bebidas, química y farmacéutica
• Adquisición y procesamiento de datos en entornos exigentes
• Control y diagnóstico de máquinas
• Automatización de edificios y gestión de infraestructuras

Especificaciones técnicas

Directrices de instalación

1. La seguridad es lo primero: Asegúrese de que toda la alimentación eléctrica del área de instalación esté desconectada antes de comenzar cualquier trabajo. Siga todos los códigos eléctricos locales y procedimientos de seguridad.
2. Montaje: El SIMATIC HMI IPC 477C Pro está diseñado para el montaje en panel. Asegúrese de que las dimensiones del recorte en la puerta o el panel del armario de control coincidan con las especificaciones del dispositivo para lograr un ajuste seguro y estanco.
3. Protección ambiental: La clasificación IP65 garantiza la protección cuando el dispositivo está correctamente instalado. Verifique que la junta de sellado esté correctamente asentada alrededor de la pantalla y que todos los tornillos de montaje estén apretados al par recomendado para mantener el sellado ambiental.
4. Guiado de cables: Guíe todos los cables (alimentación, PROFINET y USB) para minimizar la tensión y las interferencias. Utilice prensaestopas o conductos adecuados para mantener el grado de protección contra la entrada del armario.
5. Conexión de alimentación: Conecte el PC industrial a una fuente de alimentación estable de acuerdo con los requisitos de tensión y corriente especificados. Asegúrese de realizar una correcta puesta a tierra para evitar interferencias eléctricas y garantizar la seguridad.
6. Conexiones PROFINET y USB: Conecte los cables PROFINET a los puertos Ethernet integrados. Utilice cables USB de calidad industrial para las conexiones de periféricos a los cuatro puertos USB traseros.
7. Refrigeración: Asegúrese de que haya una ventilación adecuada alrededor de la parte posterior de la unidad dentro del armario de control para facilitar la disipación correcta del calor, aunque tenga un diseño sin ventilador.
8. Puesta en marcha inicial: Después de la instalación, encienda la unidad y verifique el funcionamiento correcto de la pantalla táctil, el sistema operativo y la conectividad de red.

Cumplimiento y certificaciones

El 6AV7883-7AA10-6BA0 SIMATIC HMI IPC 477C Pro de Siemens está diseñado para cumplir las normas industriales, incluidas:

• Protección IP65: Proporciona protección total contra la entrada de polvo y protección contra chorros de agua a baja presión desde cualquier dirección.
