Siemens 6AV7883-7AG20-6ER0 SIMATIC HMI IPC 477C PRO PC de panel industrial

Descripción

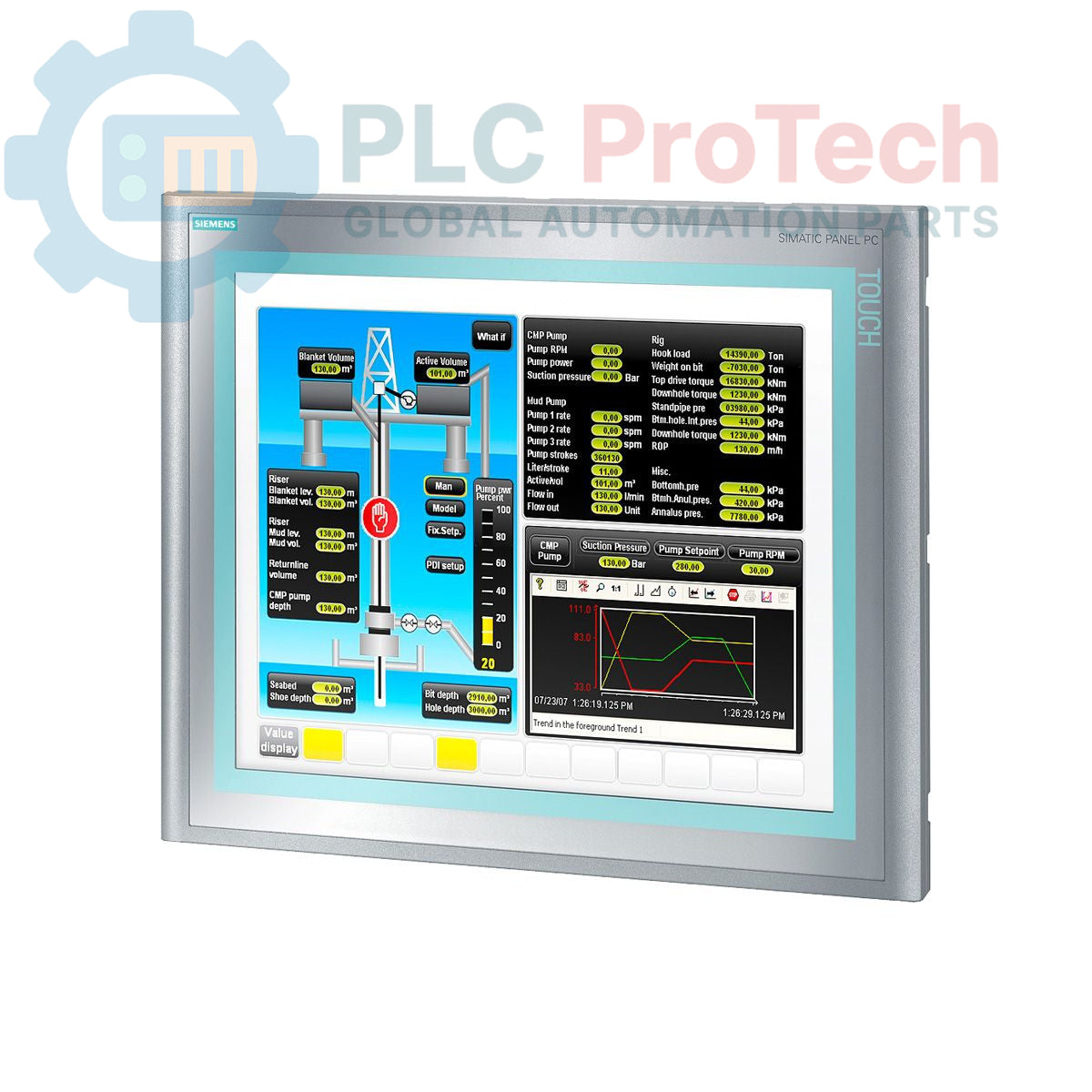

El Siemens 6AV7883-7AG20-6ER0 es un PC industrial de panel de la serie SIMATIC HMI IPC 477C PRO, diseñado para tareas exigentes de visualización y control. Esta unidad cuenta con una pantalla táctil de 19 pulgadas y está completamente cerrada para cumplir con una estricta clasificación de protección IP65, lo que la hace adecuada para su implementación en entornos industriales exigentes. Funciona con un procesador Intel Core 2 Duo de 1,2 GHz, está equipada con 2 GB de RAM DDR3 e incluye una SSD SATA de 50 GB de alta resistencia para un funcionamiento fiable y un arranque rápido. El sistema viene preinstalado con Windows Embedded Standard 7 e incluye licencias para WinCC flexible RT y WinAC RTX F, lo que proporciona una plataforma integral para aplicaciones HMI y de control en tiempo real.

Características

• Pantalla táctil resistiva de 19 pulgadas para la interacción del operador.
• Diseño completamente cerrado y sin ventilador, con clasificación de protección IP65.
• Funciona con un procesador Intel Core 2 Duo a 1,2 GHz.
• Está equipado con 2 GB de memoria del sistema DDR3.
• Incluye una unidad de estado sólido (SSD) SATA de 50 GB de alta resistencia.
• Viene preinstalado con el sistema operativo Windows Embedded Standard 7.
• Licencias de software incluidas: WinCC flexible RT 128 PowerTags y WinAC RTX F.
• Cuenta con dos puertos Ethernet de 1 Gbit y una interfaz PROFINET (IE) integrada.
• Proporciona cuatro puertos USB montados en la parte posterior para la conexión de periféricos.

Aplicaciones

• Control y supervisión del operador a nivel de máquina (HMI).
• Visualización de procesos y adquisición de datos (SCADA).
• Automatización basada en PC y control en tiempo real.
• Implementación en la fabricación de alimentos y bebidas, productos farmacéuticos y automóviles.
• Aplicaciones que requieren una solución informática resistente, todo en uno y apta para limpieza con agua a presión.

Especificaciones técnicas

Directrices de instalación

1. 1 Verifique que la ubicación de montaje seleccionada (por ejemplo, brazo giratorio o pedestal) sea estructuralmente sólida y pueda soportar el peso del PC de panel (11,00 kg).
2. 2 Desconecte todas las fuentes de alimentación relacionadas en el seccionador principal y aplique los procedimientos LOTO para evitar un arranque accidental. Verifique la ausencia de tensión con un multímetro calibrado.
3. 3 Fije firmemente el PC de panel al sistema de montaje utilizando el hardware y los ajustes de par especificados. Asegúrese de que todas las conexiones sean mecánicamente estables.
4. 4 Conecte el cable de alimentación principal al conector de entrada de alimentación de la unidad. Asegúrese de que la fuente de alimentación coincida con las especificaciones eléctricas del dispositivo.
5. 5 Conecte PROFINET, Ethernet y los periféricos USB necesarios a los puertos traseros. Utilice cables debidamente blindados y asegure una correcta protección contra la tracción.
6. 6 Realice una inspección final de todas las conexiones mecánicas y eléctricas. Retire los dispositivos LOTO y vuelva a energizar el sistema según los procedimientos estándar.
