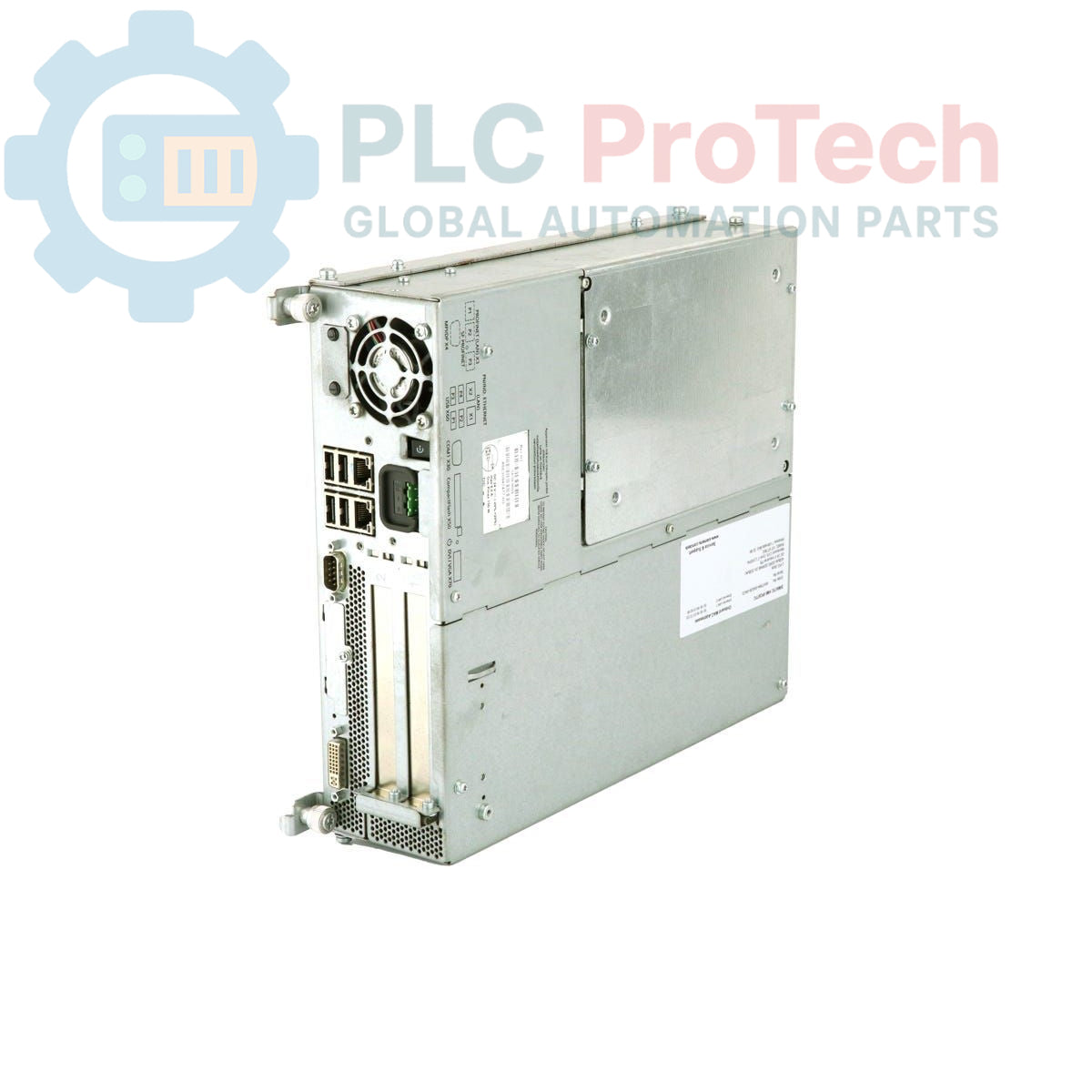

Siemens 6AV7892-0BG30-1AB0 SIMATIC IPC677C Panel PC

Descripción

El Siemens 6AV7892-0BG30-1AB0 es un PC de panel SIMATIC HMI IPC677C diseñado para tareas exigentes de visualización y control en entornos industriales. Esta unidad integra un ordenador de alto rendimiento con una interfaz de operador sensible, que incluye una pantalla táctil de 15 pulgadas con resolución de 1024 x 768. Está equipado con un procesador Intel Core i7-610E, 4 GB de RAM DDR3 y un disco duro SATA de 250 GB para ofrecer un rendimiento sólido en las aplicaciones y el almacenamiento de datos. La supervisión integrada del sistema para las funciones de watchdog, temperatura y ventilador, junto con una controladora RAID integrada, garantiza una alta fiabilidad operativa.

Características

• Pantalla táctil resistiva de 15 pulgadas para el control por parte del operador.
• Procesador Intel Core i7-610E de doble núcleo (2,53 GHz).
• Controladora RAID integrada para la redundancia de datos.
• Supervisión integrada del estado del watchdog, la temperatura y el ventilador.
• Dos puertos Gigabit Ethernet para la conectividad de red.
• Puerto USB 2.0 accesible desde el frontal para facilitar la transferencia de datos.
• Incluye una unidad óptica DVD+/-R+/-RW.
• Preinstalado con Windows XP Professional SP3 Multilingual User Interface (MUI).

Aplicaciones

• Estaciones de interfaz hombre-máquina (HMI) para el control de procesos.
• Clientes SCADA para la visualización de toda la planta.
• Sistemas de adquisición y registro de datos.
• Control y supervisión a nivel de máquina en entornos de fabricación.
• PC industriales para celdas de automatización y líneas de producción.

Especificaciones técnicas

Directrices de instalación

1. 1 Asegúrese de que el armario de control esté completamente desenergizado y verifique que se encuentre en un estado de tensión cero antes de comenzar el trabajo.
2. 2 Verifique que las dimensiones del recorte del panel coincidan con los requisitos de instalación del IPC677C. Asegúrese de que la superficie de montaje esté limpia y plana, y pueda soportar el peso de la unidad.
3. 3 Inserte el Panel PC en el recorte desde la parte frontal. Fíjelo desde la parte posterior mediante las abrazaderas de montaje suministradas y apriételas uniformemente al par especificado para garantizar un sellado adecuado.
4. 4 Conecte un conductor de protección de baja impedancia (PE) al terminal de puesta a tierra designado del chasis del PC. Esto es fundamental para la seguridad y la inmunidad al ruido.
5. 5 Conecte el cable de alimentación de 110/230 V CA. Asegúrese de que la tensión de la fuente coincida con la tensión nominal de la fuente de alimentación.
6. 6 Conecte los cables de comunicación Ethernet, USB y serie según sea necesario. Utilice cables apantallados para todas las líneas de datos y asegúrese de que el apantallamiento esté correctamente terminado para minimizar las interferencias electromagnéticas (EMI).
7. 7 Después de despejar el área de trabajo y cerrar la puerta del armario, vuelva a conectar la alimentación del armario y encienda el Panel PC para verificar que el arranque y el funcionamiento sean correctos.
