Descripción

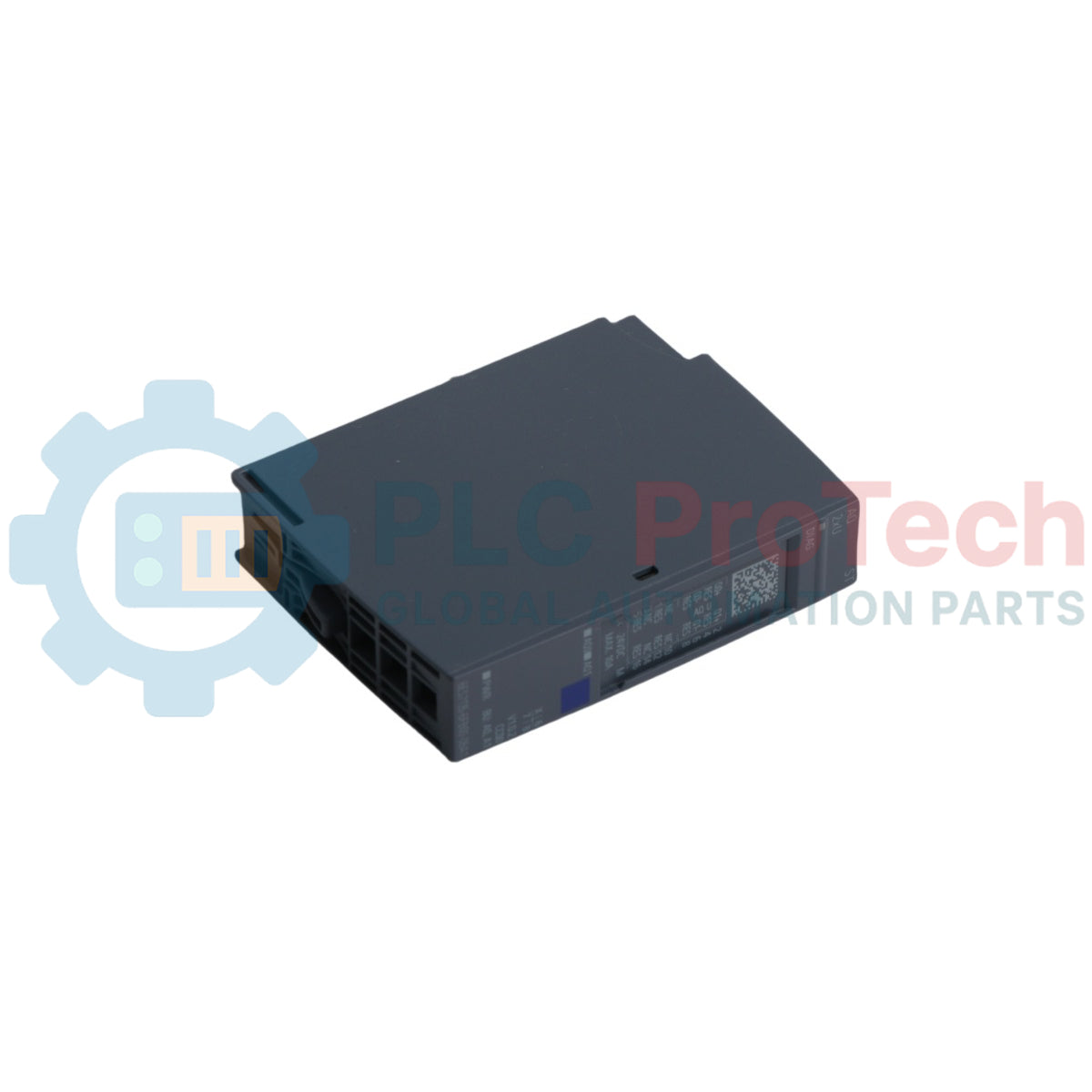

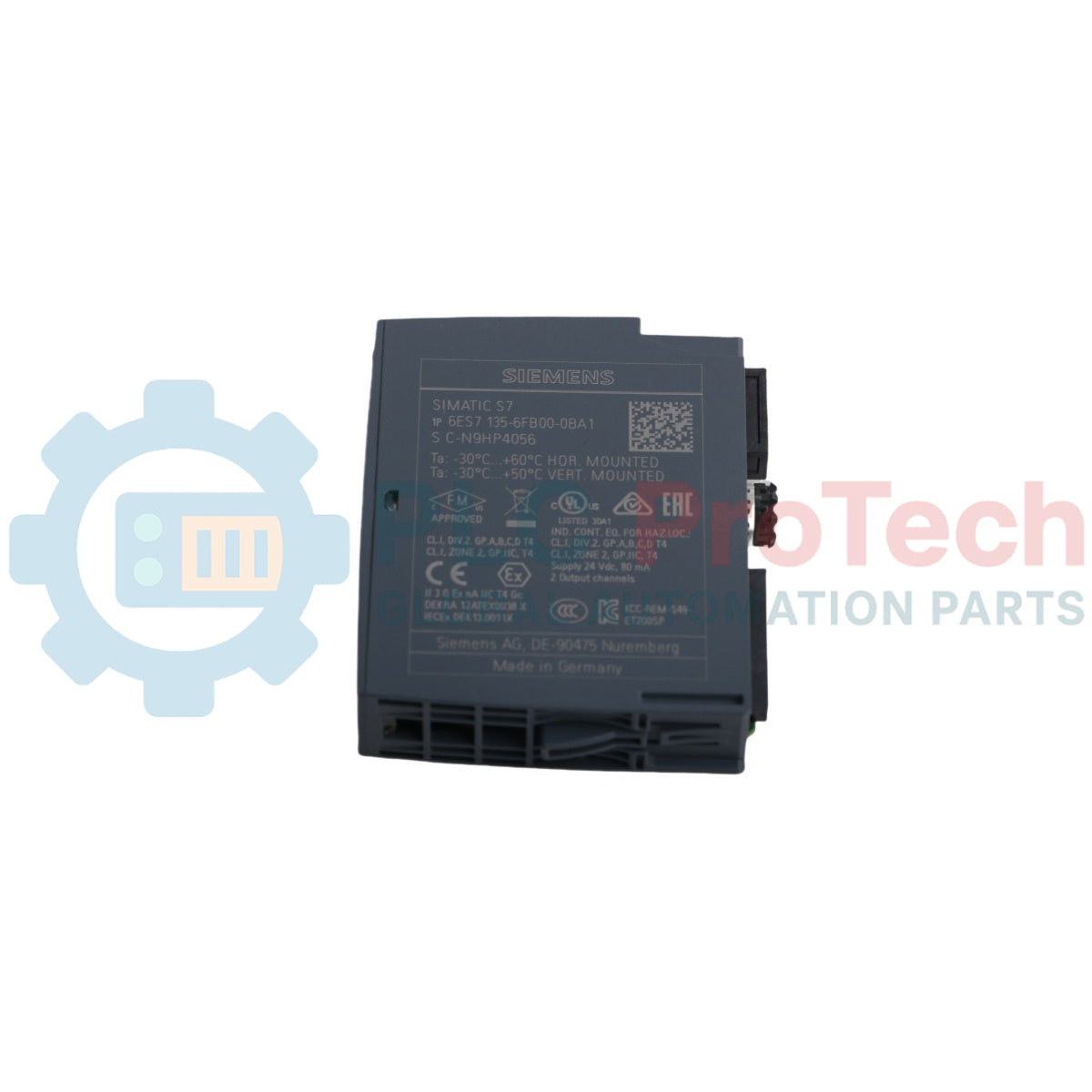

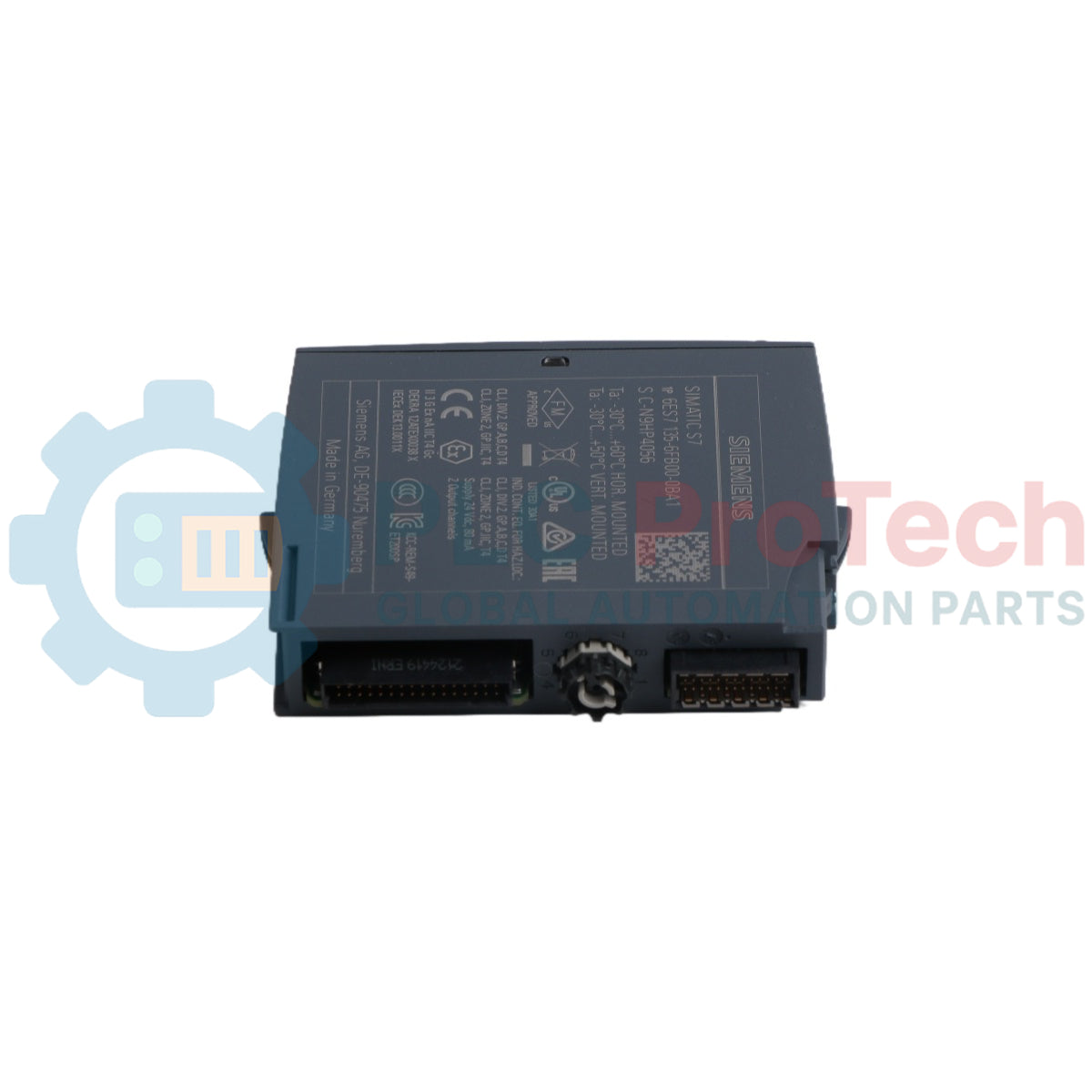

El 6ES7135-4FB00-0AB0 de Siemens es un módulo de salida analógica de alto rendimiento diseñado para integrarse en el sistema de E/S distribuido SIMATIC ET 200S. Este módulo cuenta con dos canales para salida de tensión, en un formato ultracompacto de 15 mm de ancho. Ofrece una precisión excepcional de señal, con un rango de salida de ±10 V y una resolución de 13 bits más signo, y un rango de salida de 1-5 V con resolución de 12 bits, lo que lo hace adecuado para aplicaciones exigentes de control de procesos. El 6ES7135-4FB00-0AB0 alcanza una respuesta rápida, con un tiempo de ciclo inferior a 1 ms, lo que garantiza un control oportuno en escenarios críticos de automatización.
Diseado para ofrecer fiabilidad industrial, este módulo de salida analógica de Siemens incorpora funciones completas de diagnóstico, incluido un LED de fallo de grupo (SF) para supervisar rápidamente el estado. Su diseño robusto garantiza un funcionamiento estable en entornos exigentes e incluye aislamiento eléctrico entre los canales y el bus del panel posterior. Las salidas de alta resolución del módulo son especialmente adecuadas para controlar accionamientos servo, sistemas de posicionamiento y otros dispositivos analógicos de precisión que requieren señales de tensión exactas. Como componente del sistema SIMATIC DP, el 6ES7135-4FB00-0AB0 se integra perfectamente con redes PROFIBUS para arquitecturas de control distribuido.
Características
- Salida de tensión de dos canales
- Formato ultracompacto de 15 mm de ancho
- Rango de salida de ±10 V con resolución de 13 bits más signo
- Rango de salida de 1-5 V con resolución de 12 bits
- Tiempo de ciclo inferior a 1 ms
- LED de fallo de grupo (SF) para diagnósticos
- Aislamiento eléctrico entre los canales y el bus del panel posterior
- Integración perfecta con redes PROFIBUS (sistema SIMATIC DP)
Aplicaciones
- Sistemas exigentes de control de procesos
- Control de accionamientos servo y sistemas de posicionamiento
- Control de dispositivos analógicos de precisión
- Bancos de pruebas y sistemas de inspección de calidad
- Aplicaciones de control de movimiento dinámico
- Industrias de procesos y automatización de la fabricación
- Aplicaciones de sistemas de prueba que requieren una salida de tensión precisa y una respuesta rápida
Especificaciones técnicas
| Atributo |
Valor |
| Número de modelo |
6ES7135-4FB00-0AB0 |
| Tipo de módulo |
Módulo de salida analógica |
| Fabricante |
Siemens |
| Serie del producto |
SIMATIC ET 200S |
| Canales |
2 (salida de tensión) |
| Rango de tensión de salida |
±10 V, 1-5 V |
| Resolución (±10 V) |
13 bits más signo |
| Resolución (1-5 V) |
12 bits |
| Tiempo de ciclo |
Menos de 1 ms |
| Diagnóstico |
LED de fallo de grupo (SF) |
| Aislamiento |
Aislamiento eléctrico entre los canales y el bus del panel posterior |
| Compatibilidad del sistema |
Sistema de E/S distribuido ET 200S, sistema SIMATIC DP |
| Integración de bus de campo |
PROFIBUS |
| Protocolo de comunicación del sistema |
Router Ethernet |
| Anchura de montaje |
15 mm |
| Estado del producto |
Activo |
| País de origen |
Alemania |
| Código HS |
8537101190 |
| Peso de envío |
0,24 kg |
| Dimensiones del paquete (calculadas) |
10,5 x 12,5 x 4 cm |
Directrices de instalación
-
Desenergización: Asegúrese de que toda la alimentación del sistema ET 200S y de los equipos asociados esté desconectada y bloqueada antes de comenzar la instalación.
-
Montaje: Inserte el módulo 6ES7135-4FB00-0AB0 en una ranura disponible del módulo terminal adecuado dentro del bastidor de E/S distribuido ET 200S. Asegúrese de que encaje firmemente en su sitio.
-
Cableado: Conecte las señales de salida analógica a los terminales designados del módulo terminal, respetando la polaridad correcta y las prácticas de blindaje para señales analógicas a fin de minimizar las interferencias de ruido.
-
Puesta a tierra: Conecte correctamente a tierra el blindaje de todos los cables analógicos en un solo extremo, normalmente en el armario de control, para evitar bucles de tierra y garantizar la integridad de la señal.
-
Configuración: Después de la instalación física, configure el módulo en el software de ingeniería SIMATIC (por ejemplo, STEP 7) según los requisitos de la aplicación para los rangos de salida y los ajustes de diagnóstico.
-
Encendido y prueba: Vuelva a energizar el sistema y verifique el funcionamiento del módulo mediante los indicadores de diagnóstico y probando las señales de salida analógica.
