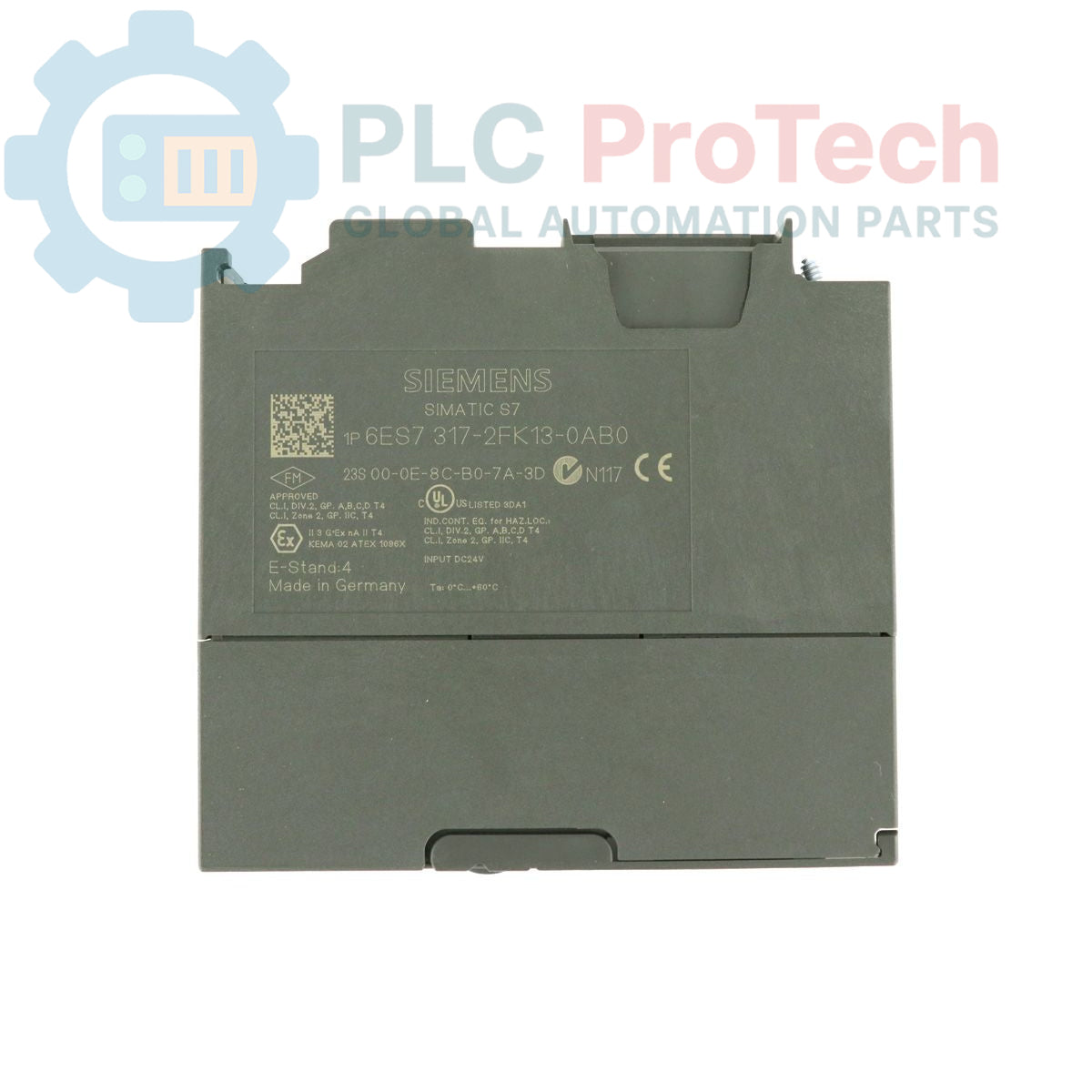

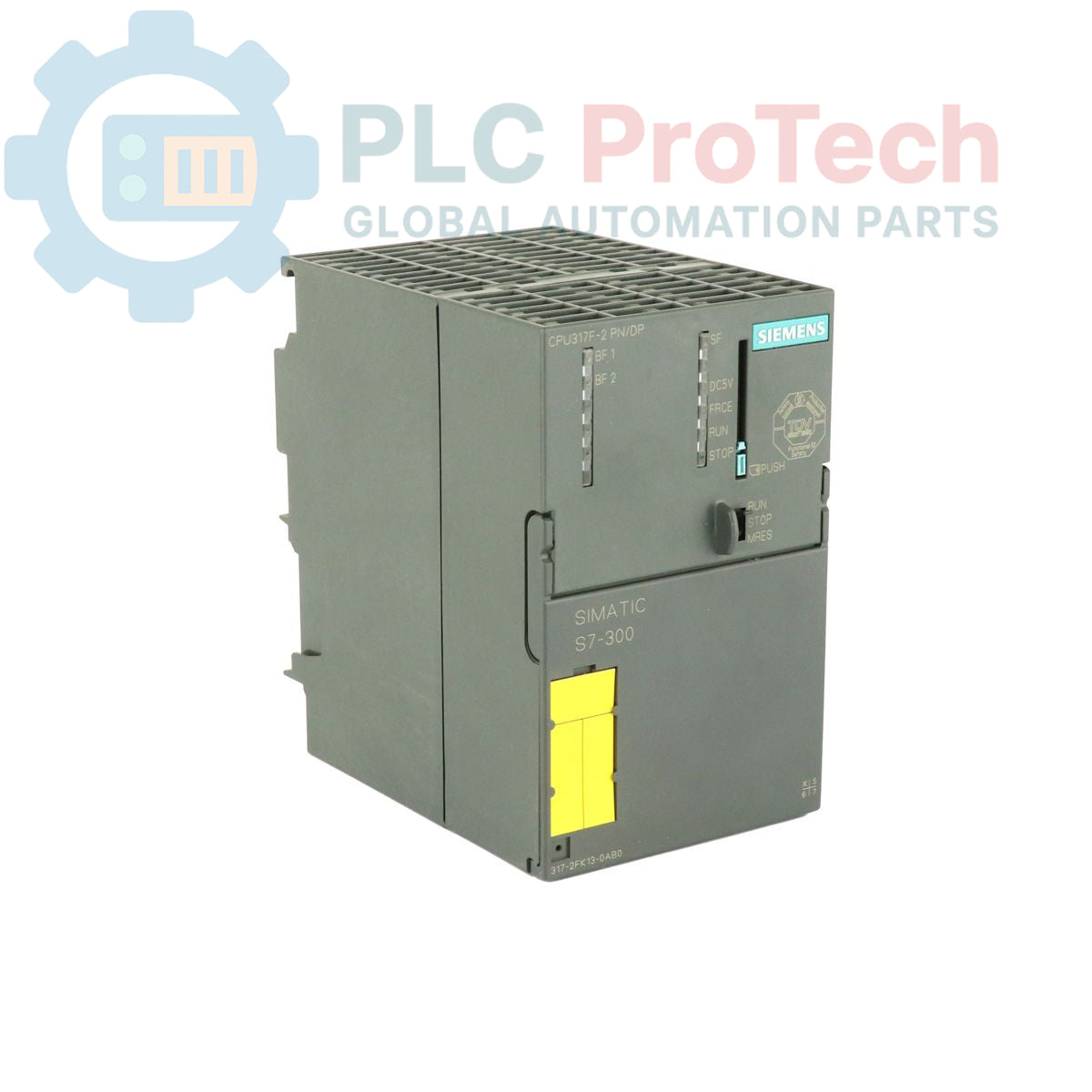

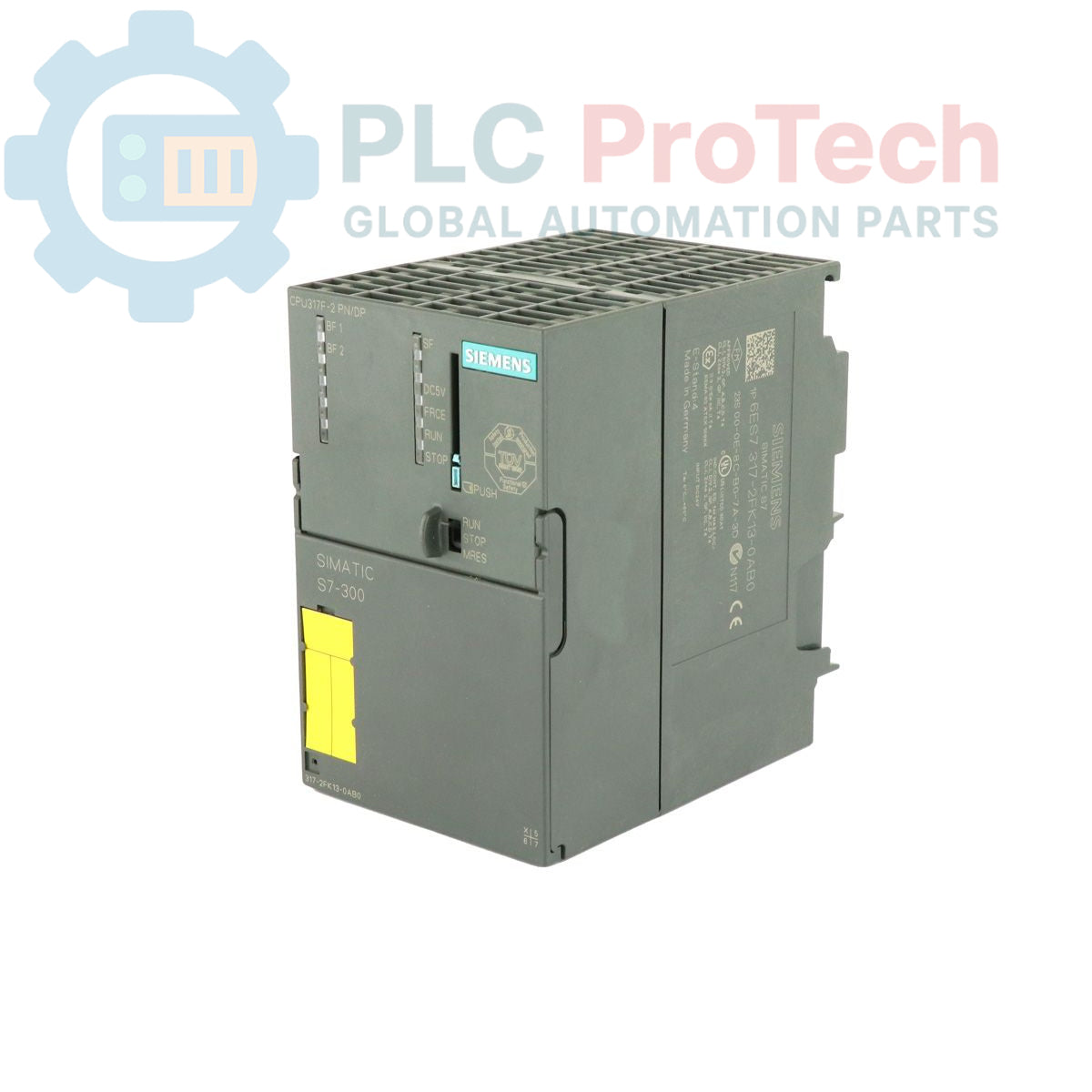

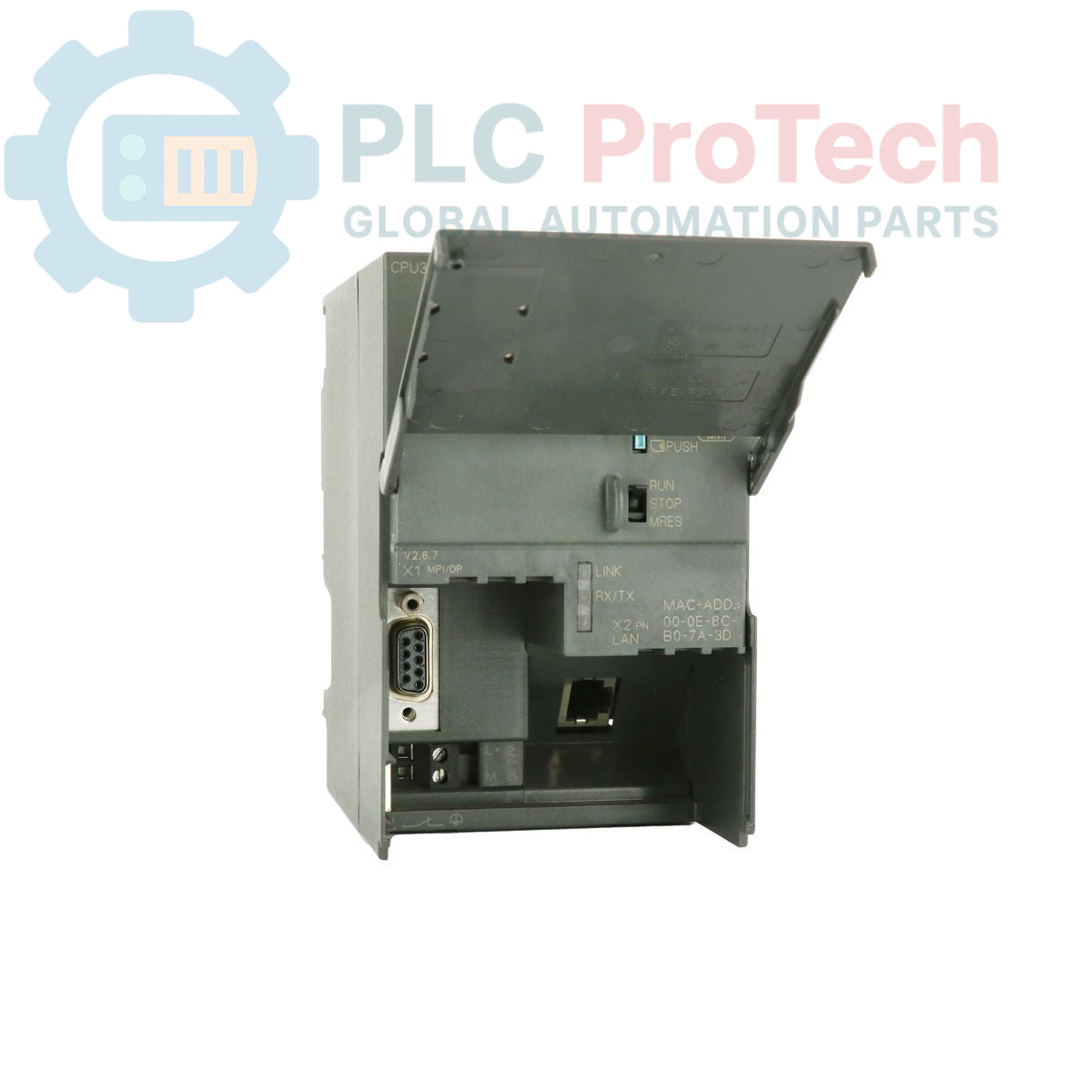

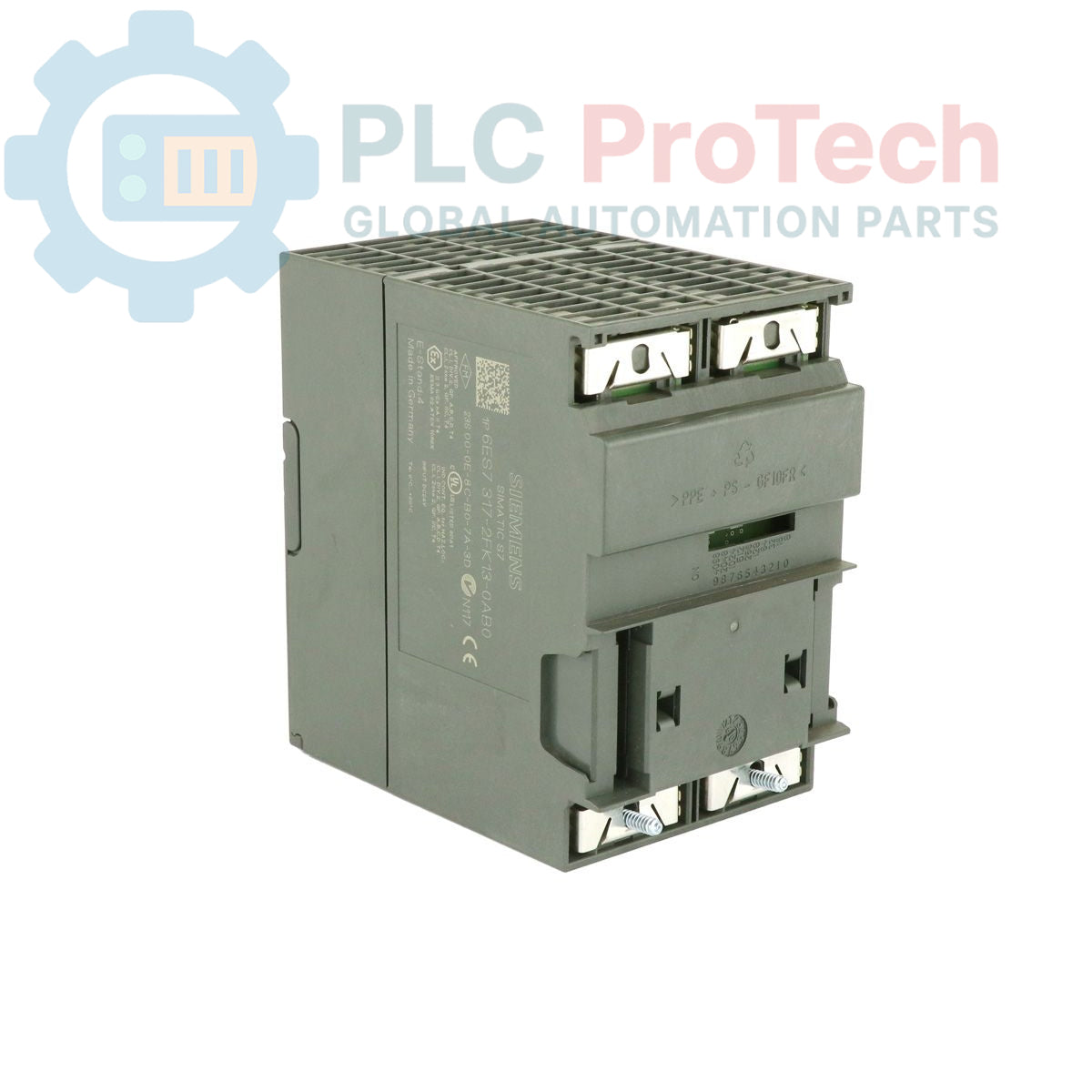

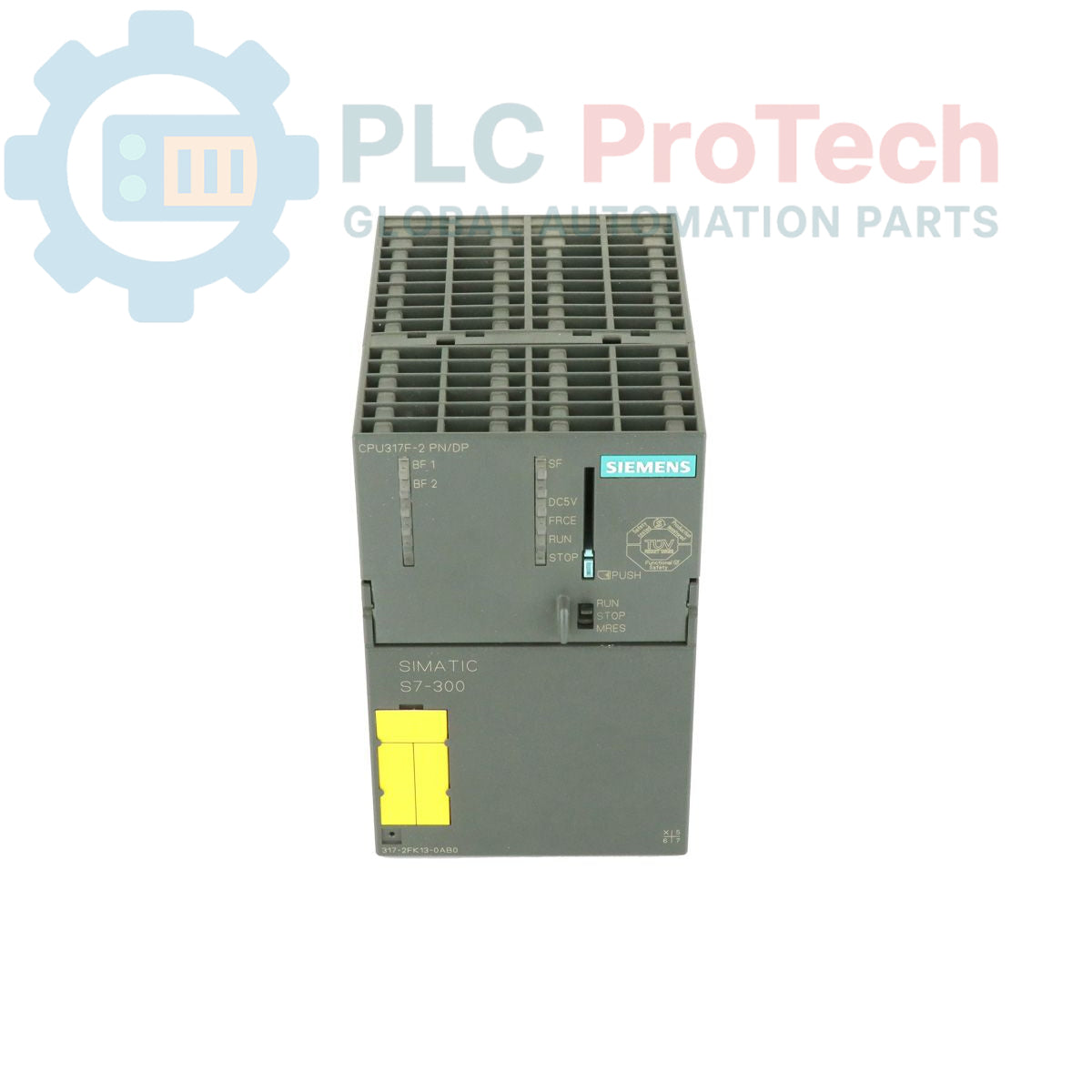

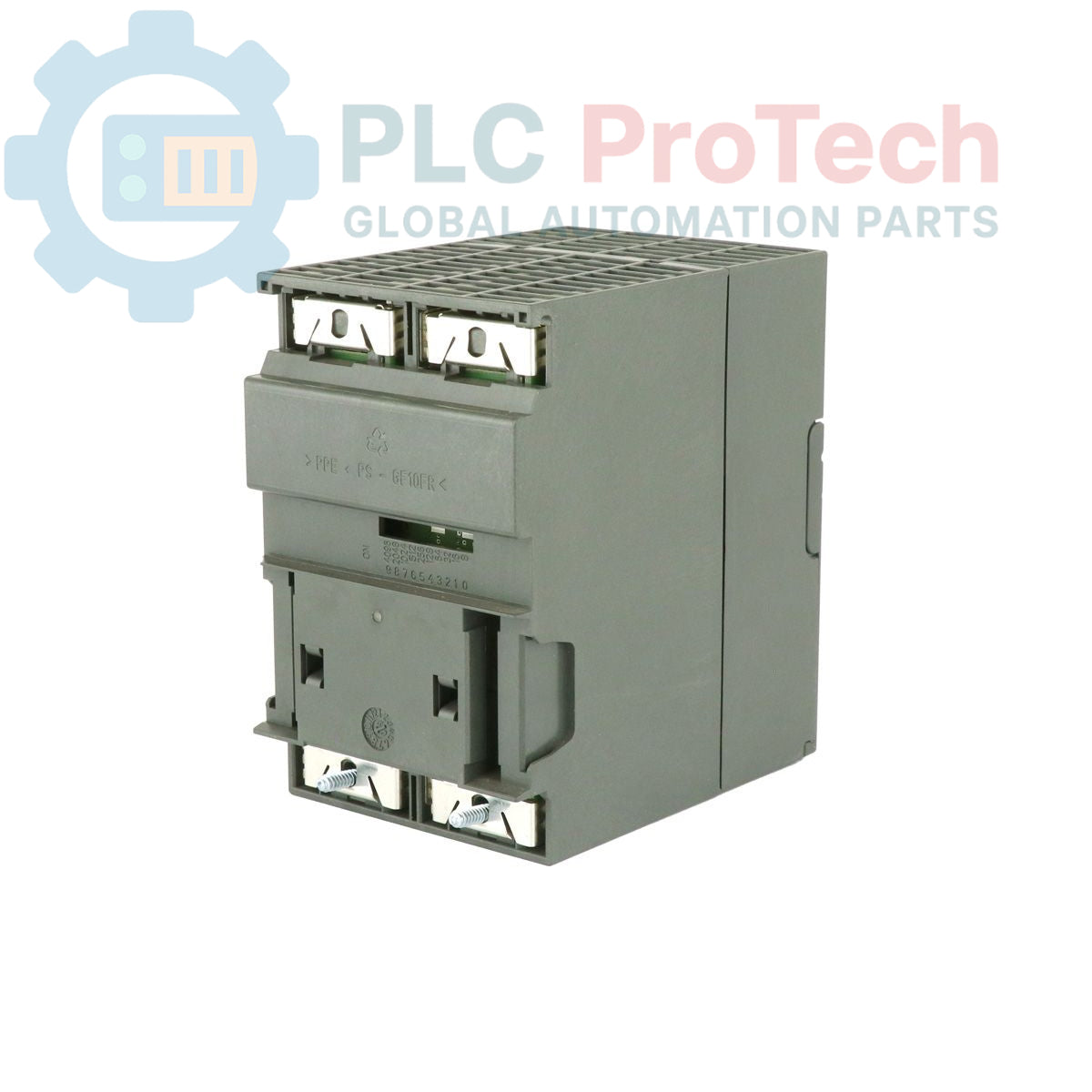

Siemens 6ES7317-2FK13-0AB0 SIMATIC S7-300 CPU317F-2 PN/DP Módulo de CPU

Descripción

El 6ES7317-2FK13-0AB0 de Siemens es una unidad central de procesamiento CPU317F-2 PN/DP SIMATIC S7-300 diseñada para aplicaciones de automatización avanzada en entornos industriales. Este módulo CPU cuenta con una memoria de trabajo de 1024 KB, que permite ejecutar procesos de control complejos y gestionar grandes volúmenes de datos. Está equipado con una primera interfaz para la conectividad MPI/DP a 12 Mbit/s y una segunda interfaz para la comunicación mediante Ethernet PROFINET, lo que facilita la integración fluida en las redes de producción modernas. El 6ES7317-2FK13-0AB0 requiere una Micro Memory Card para funcionar y es compatible con el paquete de software S7 Distributed Safety desde la versión 5.4, lo que garantiza un rendimiento fiable y seguro del sistema. Su diseño robusto y la calidad demostrada de Siemens lo hacen adecuado para un funcionamiento continuo en entornos industriales exigentes.

Características

• Unidad central de procesamiento (CPU) para sistemas SIMATIC S7-300
• 1024 KB de memoria de trabajo integrada
• Primera interfaz: MPI/DP con una velocidad de transferencia de datos de 12 Mbit/s
• Segunda interfaz: Ethernet PROFINET
• Requiere una tarjeta Micro Memory Card para funcionar
• Compatible con el paquete de software S7 Distributed Safety (desde la versión V5.4)
• Diseñada para un funcionamiento industrial robusto y continuo

Aplicaciones

• Sistemas generales de automatización industrial
• Control de procesos complejos y gestión de datos
• Arquitecturas de automatización distribuida con PROFINET y MPI/DP
• Aplicaciones relacionadas con la seguridad cuando se utiliza con el software S7 Distributed Safety
• Líneas de fabricación y producción que requieren un rendimiento fiable de la CPU

Especificaciones técnicas

Directrices de instalación

1. Desenergizar el sistema: Antes de la instalación, asegúrese de que todo el sistema de automatización y las fuentes de alimentación asociadas estén desenergizados y bloqueados para evitar riesgos eléctricos.
2. Montaje: Monte firmemente el módulo de CPU en un riel DIN estándar dentro de una carcasa adecuada. Asegúrese de que haya suficiente espacio de ventilación alrededor del módulo.
3. Insertar la tarjeta de memoria Micro: Inserte cuidadosamente la tarjeta de memoria Micro requerida en la ranura designada del módulo de CPU.
4. Conectar la alimentación: Conecte la fuente de alimentación del sistema a los terminales de alimentación del módulo de CPU, respetando la polaridad correcta.
5. Conectar los cables de comunicación: Conecte los cables de comunicación MPI/DP y Ethernet PROFINET a sus respectivos puertos. Asegúrese de que las líneas de comunicación cuenten con el blindaje y la puesta a tierra adecuados para minimizar las interferencias.
6. Puesta a tierra: Asegúrese de que el módulo y su bastidor asociado (si corresponde) estén correctamente conectados a la tierra de protección del sistema.
7. Enrutamiento de cables: Enrute todos los cables de forma ordenada y asegúrese de fijarlos para evitar tensiones o desconexiones accidentales. Separe los cables de señal y de alimentación siempre que sea posible.
8. Encendido y configuración: Después de verificar todas las conexiones, vuelva a energizar el sistema. Configure el módulo de CPU mediante el software de ingeniería de Siemens adecuado (por ejemplo, STEP 7) para cargar el programa de aplicación y configurar los parámetros de comunicación.
