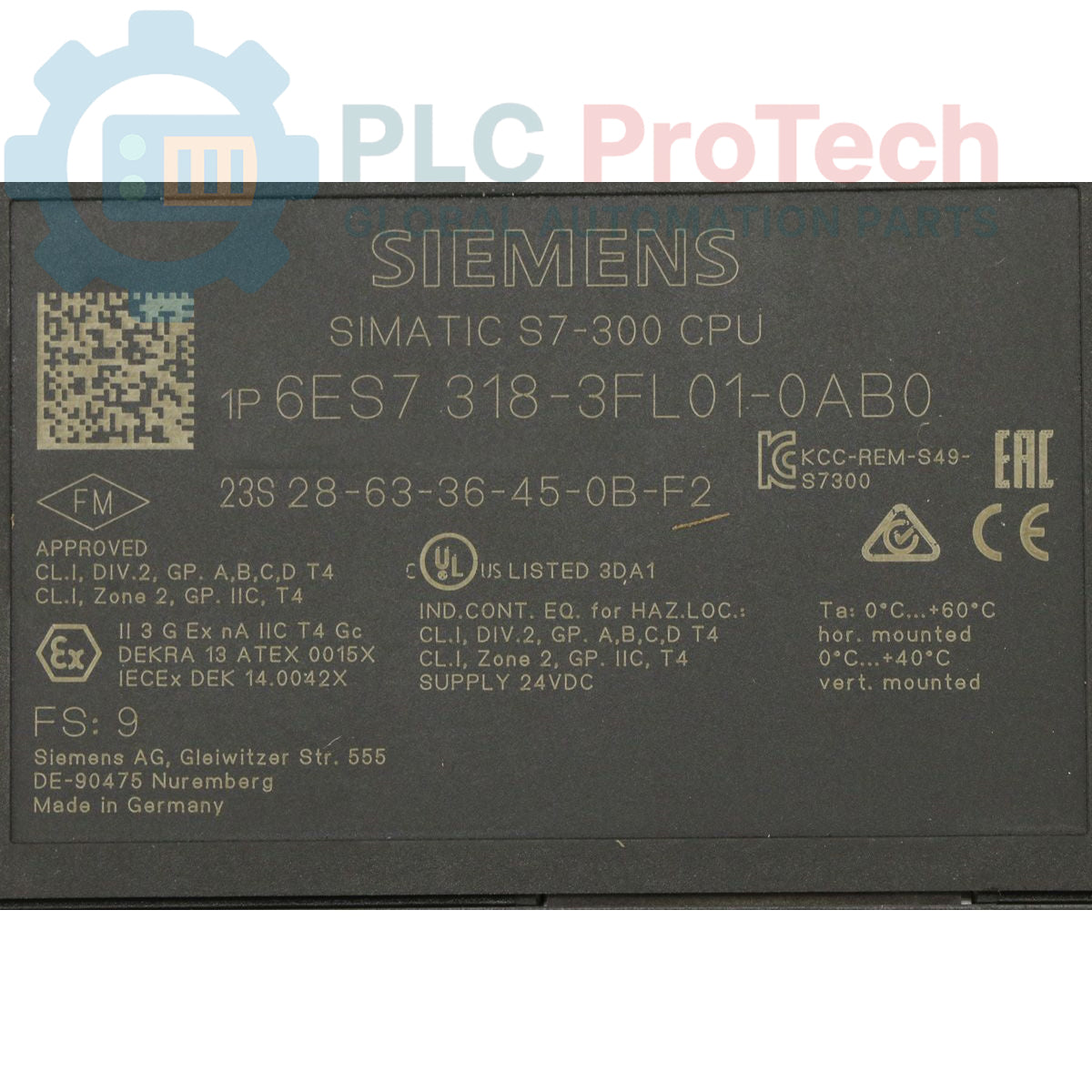

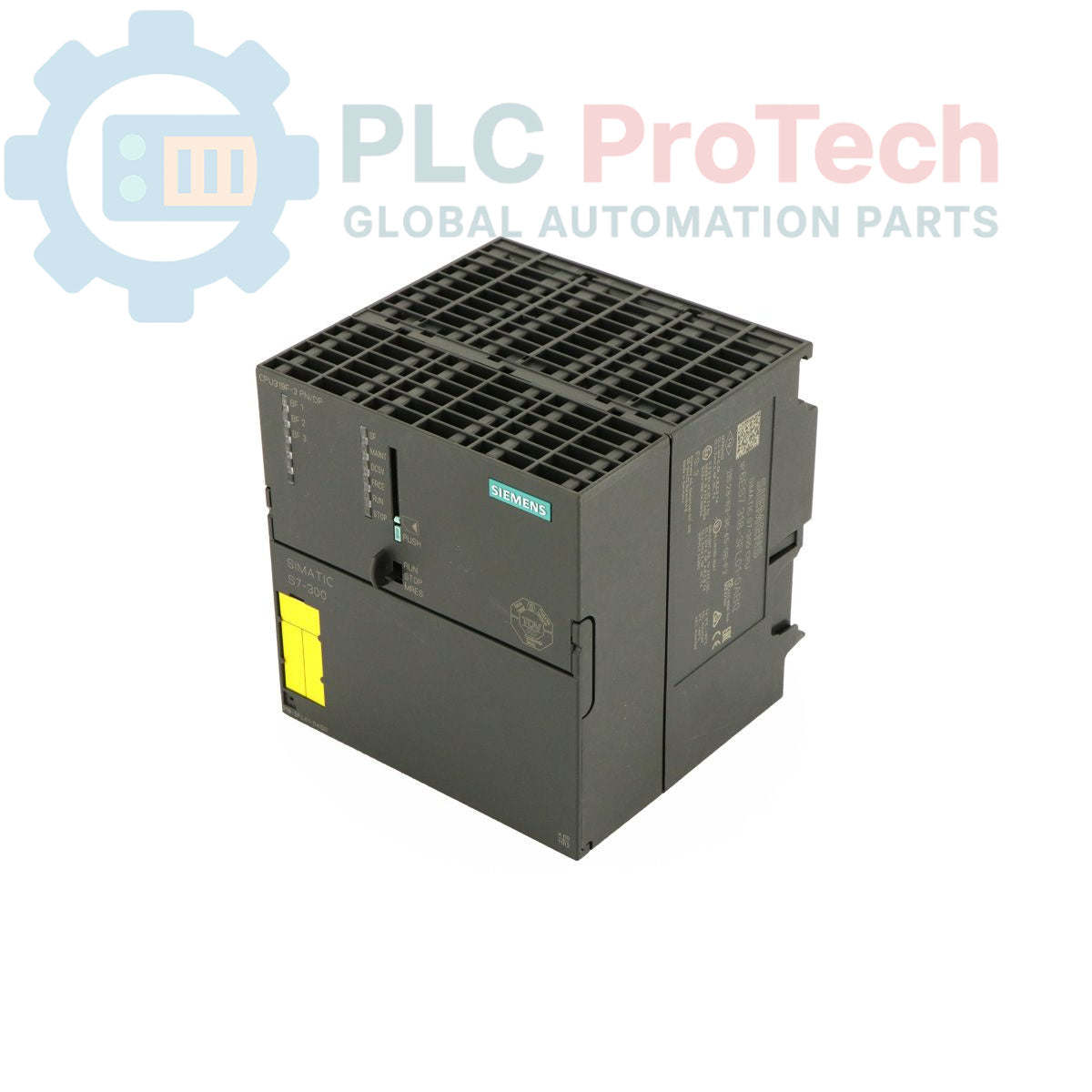

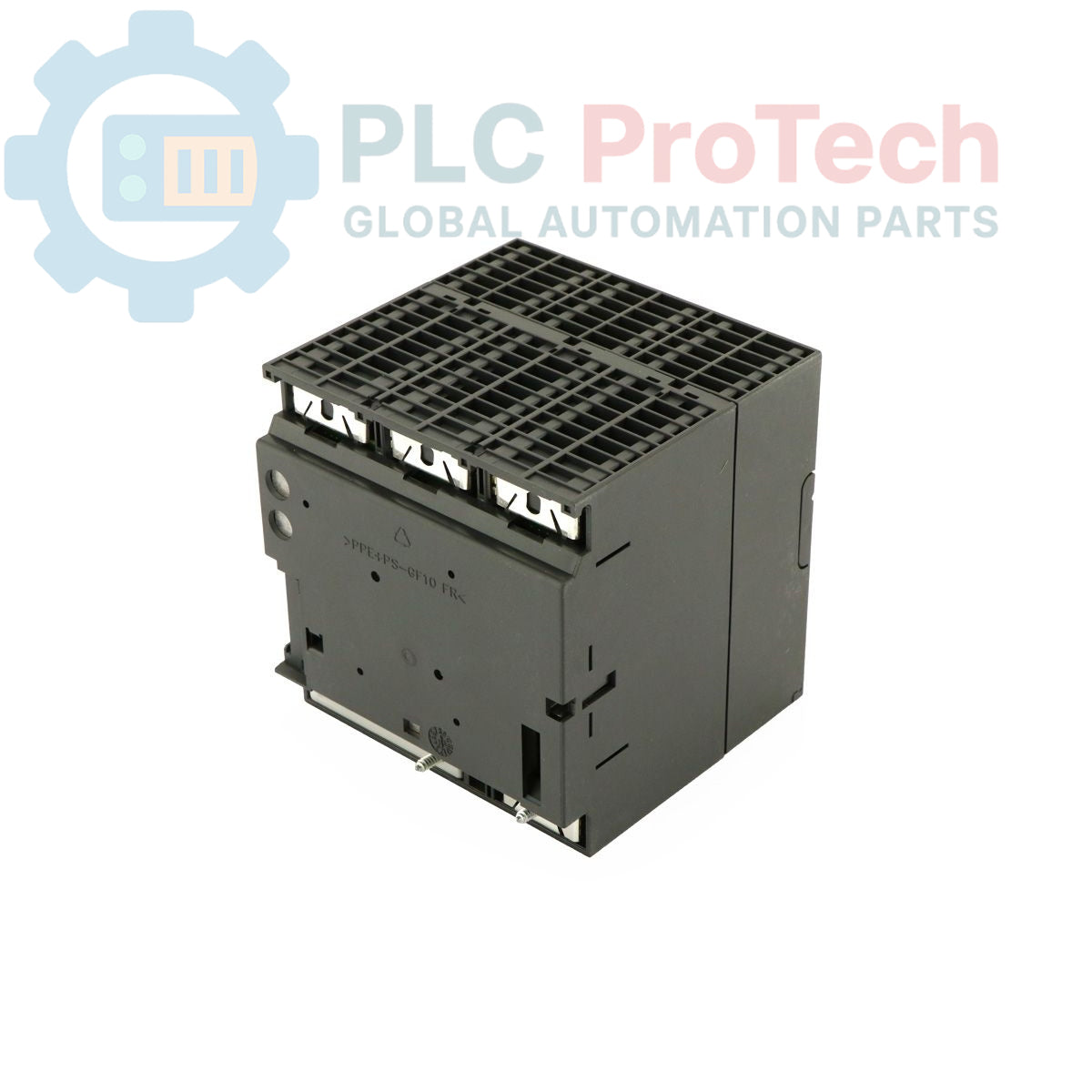

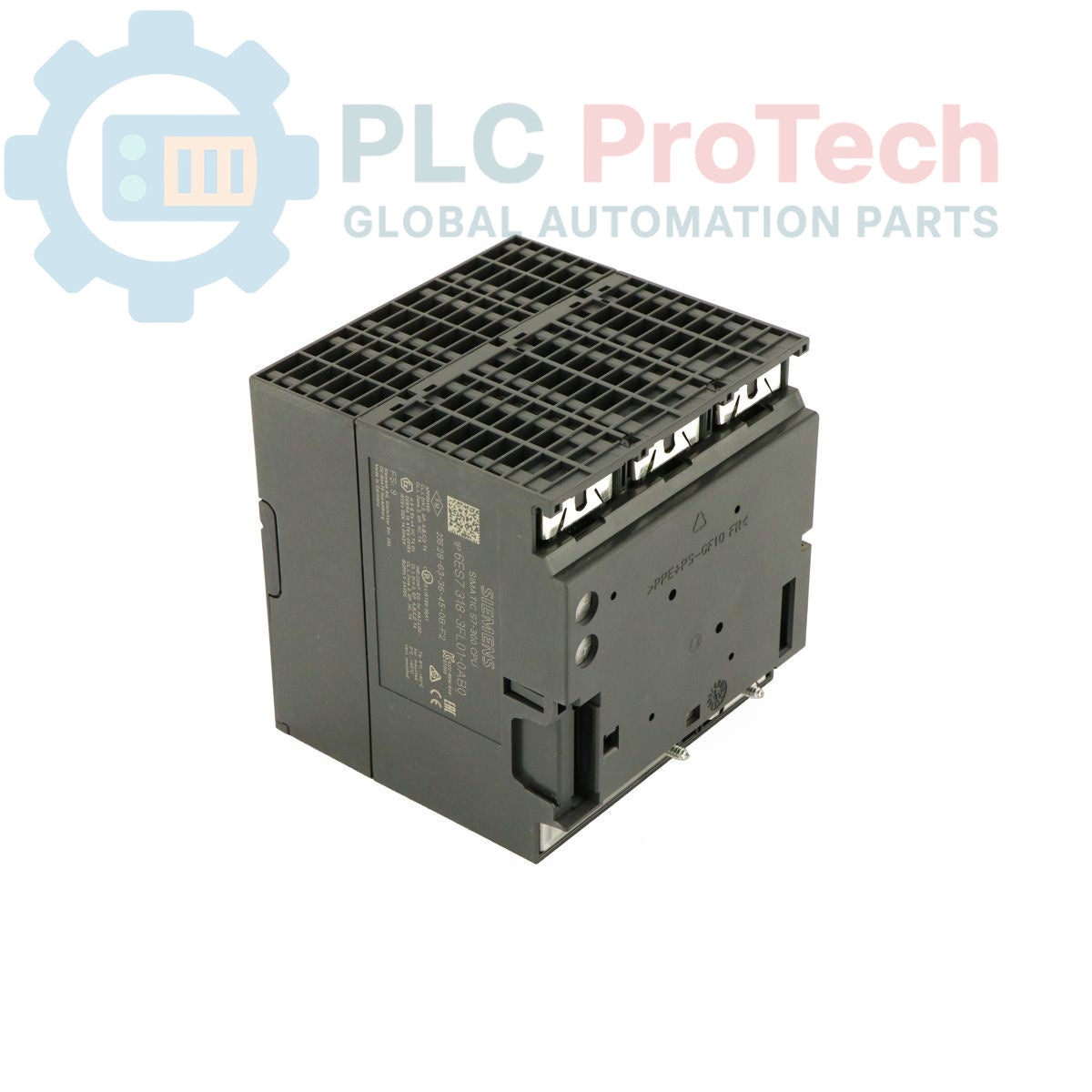

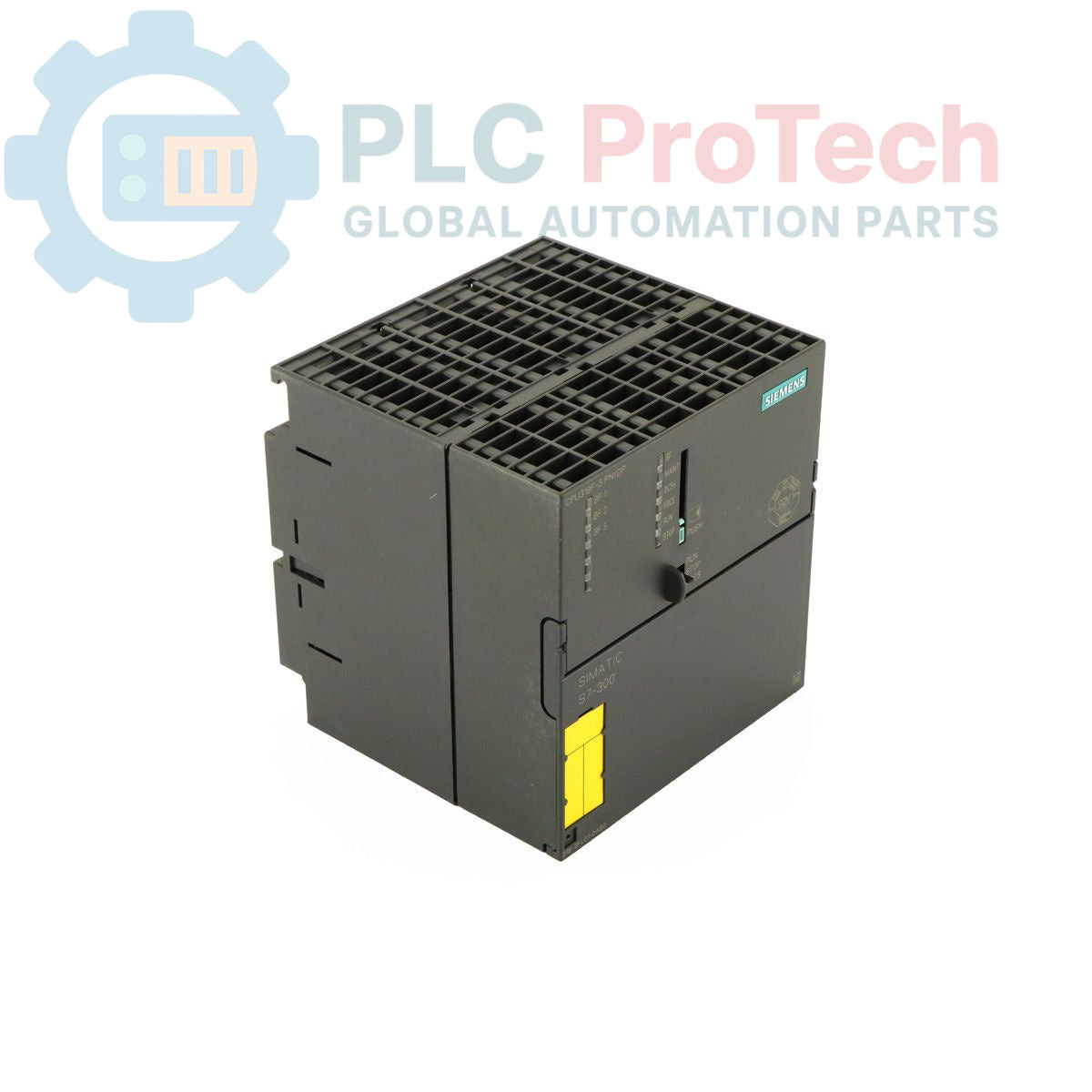

Siemens 6ES7318-3FL01-0AB0 SIMATIC S7-300 CPU 319F-3 PN/DP

Descripción

Se trata de una Siemens 6ES7318-3FL01-0AB0, una unidad central de procesamiento de alto rendimiento de la serie SIMATIC S7-300. La CPU 319F-3 PN/DP está diseñada para tareas de automatización exigentes y aplicaciones de seguridad integradas, e incorpora una considerable memoria de trabajo de 2,5 MB. Proporciona amplia conectividad mediante tres interfaces integradas: un puerto MPI/DP de 12 Mbit/s, un versátil puerto PROFIBUS DP maestro/esclavo y una interfaz Ethernet PROFINET para arquitecturas de red modernas. Para funcionar, este módulo requiere una tarjeta de memoria Micro Memory Card (MMC) de Siemens, que no está incluida. La CPU admite varias versiones de firmware para una amplia compatibilidad con los sistemas.

Características

• Memoria de trabajo integrada de 2,5 MB para aplicaciones complejas.
• Designación a prueba de fallos (F-CPU) para tareas de control críticas para la seguridad.

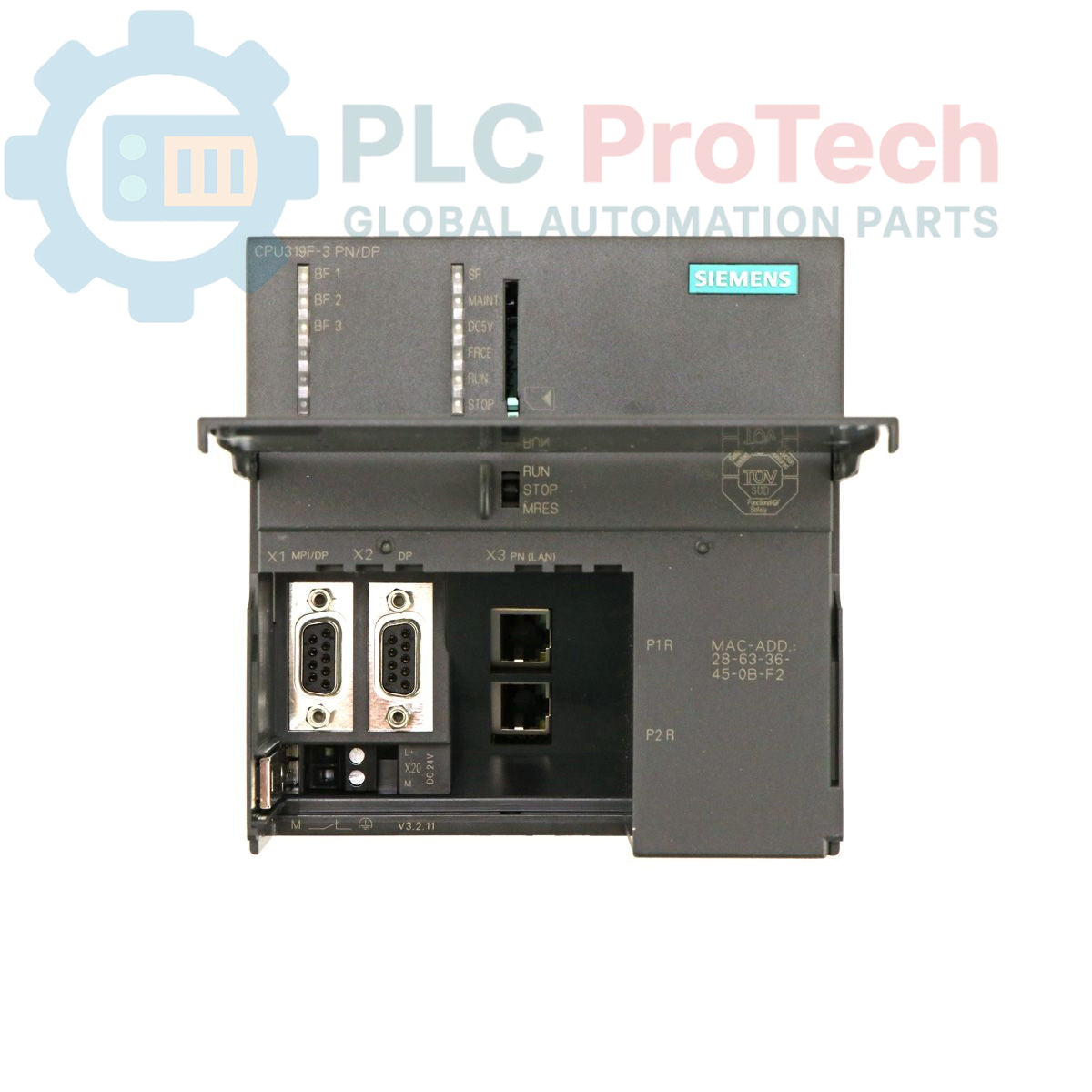

• Tres interfaces de comunicación integradas para una integración flexible.
• Interfaz 1: comunicación MPI/DP de hasta 12 Mbit/s.
• Interfaz 2: PROFIBUS DP configurada como maestra o esclava.
• Interfaz 3: Ethernet para comunicación PROFINET.
• Requiere una tarjeta de memoria Micro Memory Card (MMC) estándar de Siemens para funcionar.

Aplicaciones

• Sistemas de control de procesos en plantas de fabricación y químicas.
• Maquinaria de embalaje y manipulación de materiales de alta velocidad.
• Líneas de ensamblaje automatizadas con funciones de seguridad integradas.
• Sistemas de control en red que utilizan PROFIBUS y PROFINET.
• Aplicaciones de seguridad de máquinas que requieren lógica de PLC a prueba de fallos.

Especificaciones técnicas

Directrices de instalación

1. 1 Desenergizar el sistema: Antes de la instalación, desconecte completamente la alimentación del bastidor S7-300 y verifique la ausencia de tensión. Siga todos los procedimientos LOTO aplicables.
2. 2 Montar la CPU: Monte firmemente el módulo de CPU en el riel DIN del S7-300, asegurándose de que esté correctamente asentado y de que los conectores de bus estén alineados con los módulos adyacentes.
3. 3 Conectar la fuente de alimentación: Conecte la fuente de alimentación de 24 V CC a los terminales designados del módulo de alimentación del bastidor, respetando la polaridad correcta.
4. 4 Establecer la puesta a tierra: Conecte el terminal de tierra del chasis a la barra de tierra del panel de control principal mediante un conductor de baja impedancia para garantizar una inmunidad adecuada al ruido.
5. 5 Conectar cables de comunicación: Conecte los cables MPI/DP, PROFIBUS DP y PROFINET a sus respectivos puertos. Utilice cables blindados y asegúrese de que el blindaje esté correctamente terminado.
6. 6 Insertar tarjeta de memoria: Antes de encender el equipo, inserte la tarjeta de memoria Micro de Siemens (MMC) requerida en la ranura ubicada en la parte frontal de la CPU.
