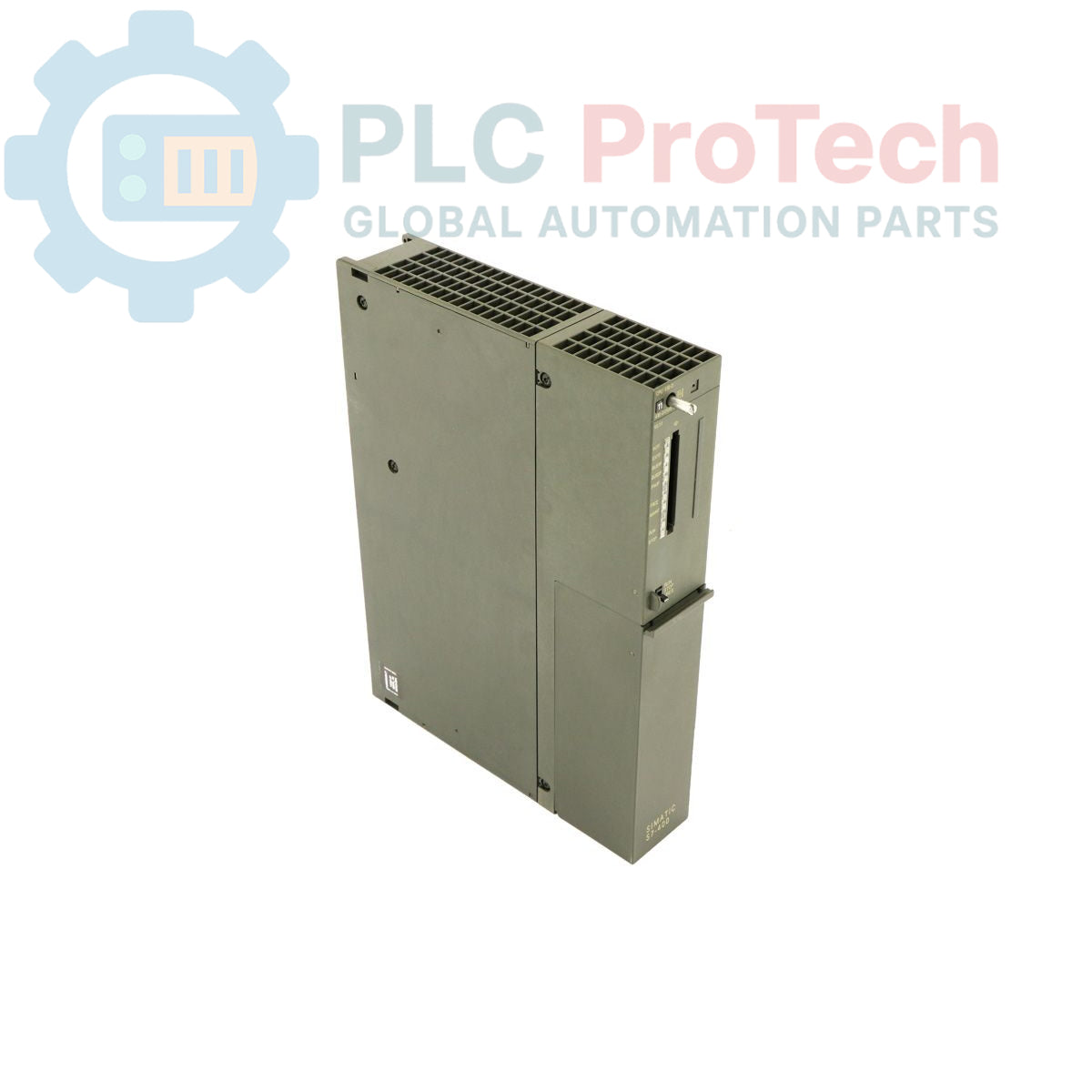

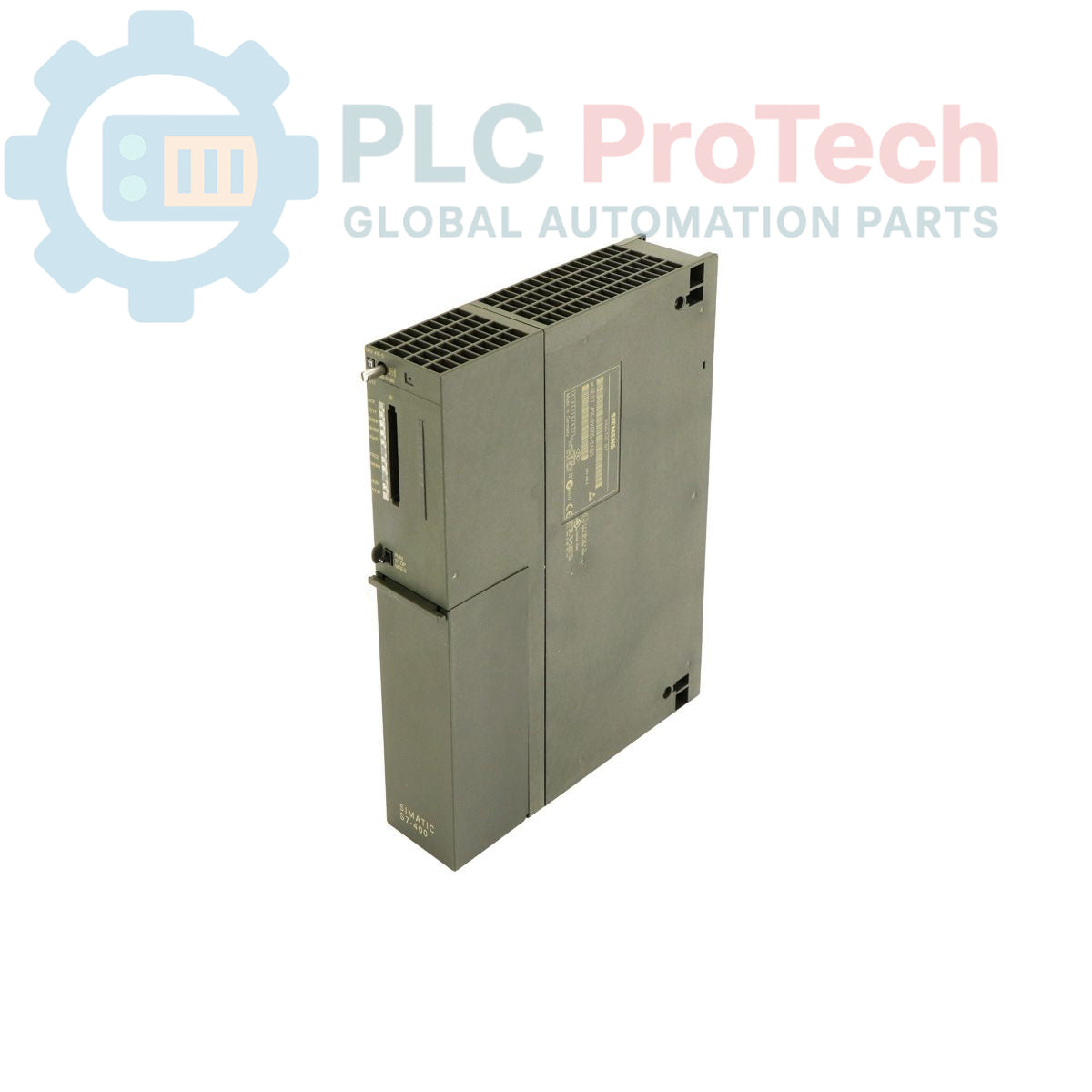

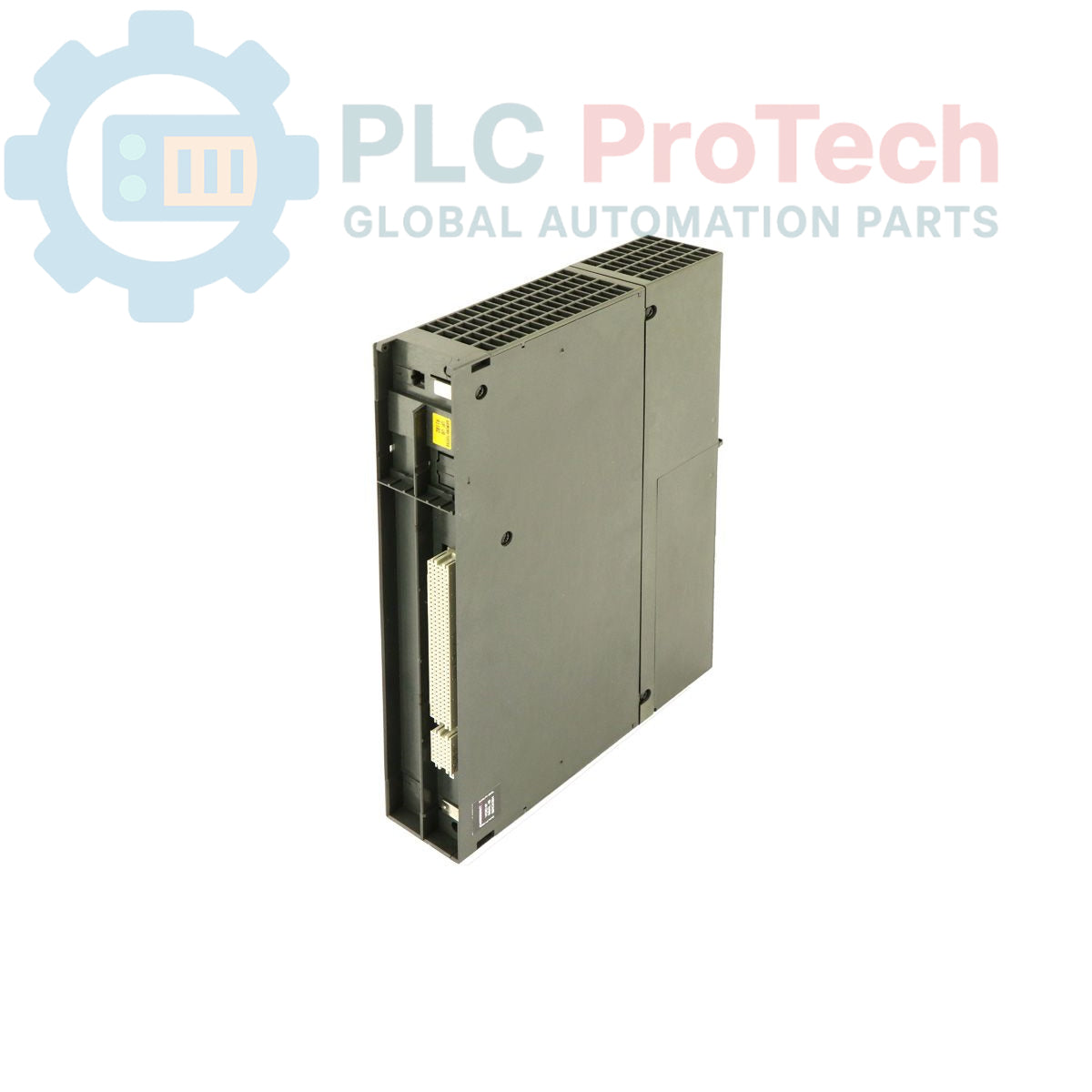

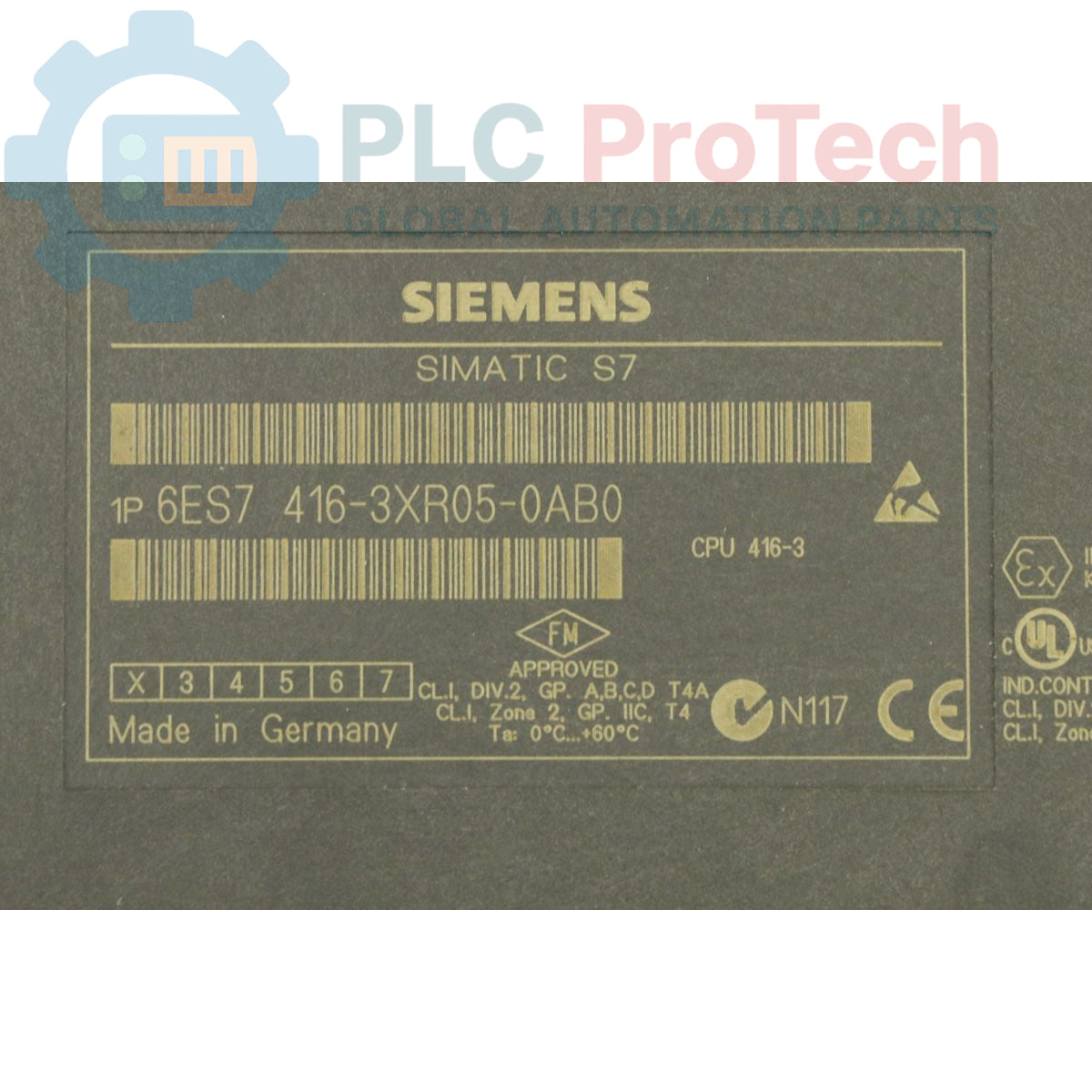

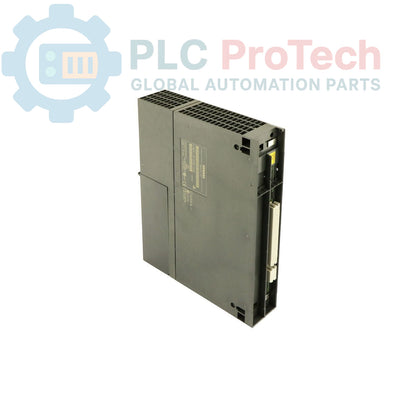

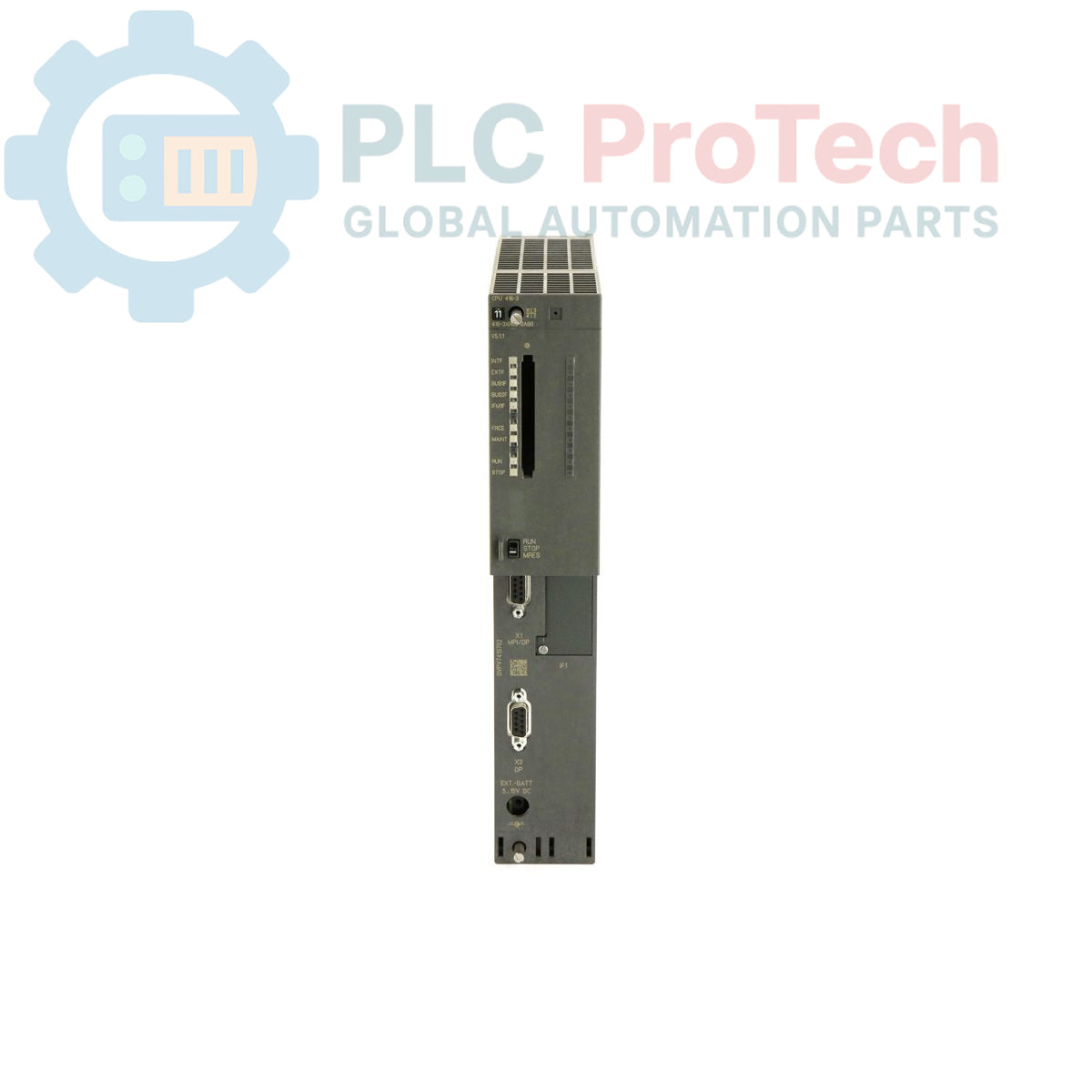

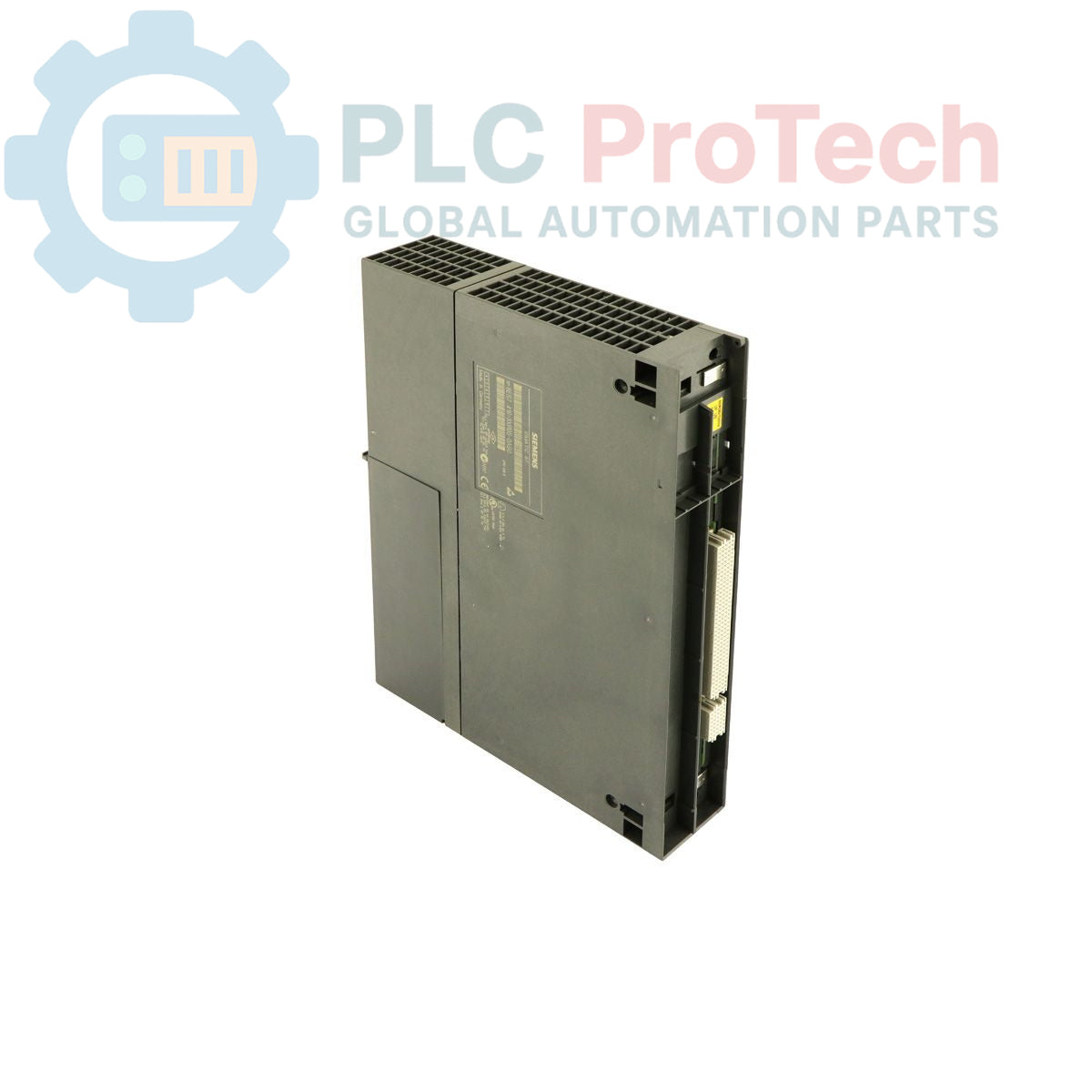

Siemens 6ES7416-3XR05-0AB0 CPU SIMATIC S7-400 416-3 Unidad Central de Procesamiento

Descripción

El Siemens 6ES7416-3XR05-0AB0 es una Unidad Central de Procesamiento (CPU) de la serie SIMATIC S7-400, diseñada para tareas complejas de automatización en entornos industriales exigentes. Este módulo CPU 416-3 ofrece una memoria de trabajo de 11,2 MB, distribuida en 5,6 MB para código y 5,6 MB para datos. Cuenta con opciones de conectividad versátiles, incluyendo una interfaz MPI/DP integrada que opera a 12 Mbit/s, una interfaz PROFIBUS DP dedicada y una ranura de expansión para un módulo de interfaz enchufable (IFM), lo que lo hace adecuado para aplicaciones de control a gran escala.

Características

• Memoria total de trabajo: 11,2 MB (5,6 MB código, 5,6 MB datos)
• Interfaz MPI/DP integrada (12 Mbit/s)
• Interfaz PROFIBUS DP integrada
• Ranura para un módulo de interfaz enchufable (IFM)
• Parte de la familia modular de PLC de alto rendimiento SIMATIC S7-400
• Diseñado para tareas complejas de control y procesamiento de datos

Aplicaciones

• Sistemas de control de procesos en plantas químicas y farmacéuticas
• Fabricación y líneas de ensamblaje automotriz
• Gestión de generación y distribución de energía
• Sistemas de embalaje y manejo de materiales de alta velocidad
• Maquinaria compleja y automatización a nivel de planta

Especificaciones técnicas

Directrices de instalación

1. 1 Desenergice todo el bastidor SIMATIC S7-400 y cualquier fuente de alimentación conectada antes de comenzar la instalación.
2. 2 Usando un multímetro calibrado, verifique que el sistema esté completamente desenergizado y en estado de energía cero.
3. 3 Alinee el módulo de la CPU con las guías de la ranura designada en el bastidor S7-400, asegurándose de que el conector del backplane esté orientado correctamente.
4. 4 Deslice el módulo firmemente a lo largo de las guías hasta que esté completamente asentado en el conector del backplane. Se puede escuchar un clic distintivo.
5. 5 Fije el módulo al bastidor apretando los tornillos de sujeción integrados en el panel frontal. No apriete en exceso.
6. 6 Conecte los cables de comunicación PROFIBUS DP y MPI/DP a los puertos correspondientes en el frente de la CPU.
7. 7 Después de asegurarse de que todas las conexiones estén seguras y las herramientas retiradas, vuelva a energizar el sistema y observe los LED de estado de la CPU para verificar la correcta inicialización.
