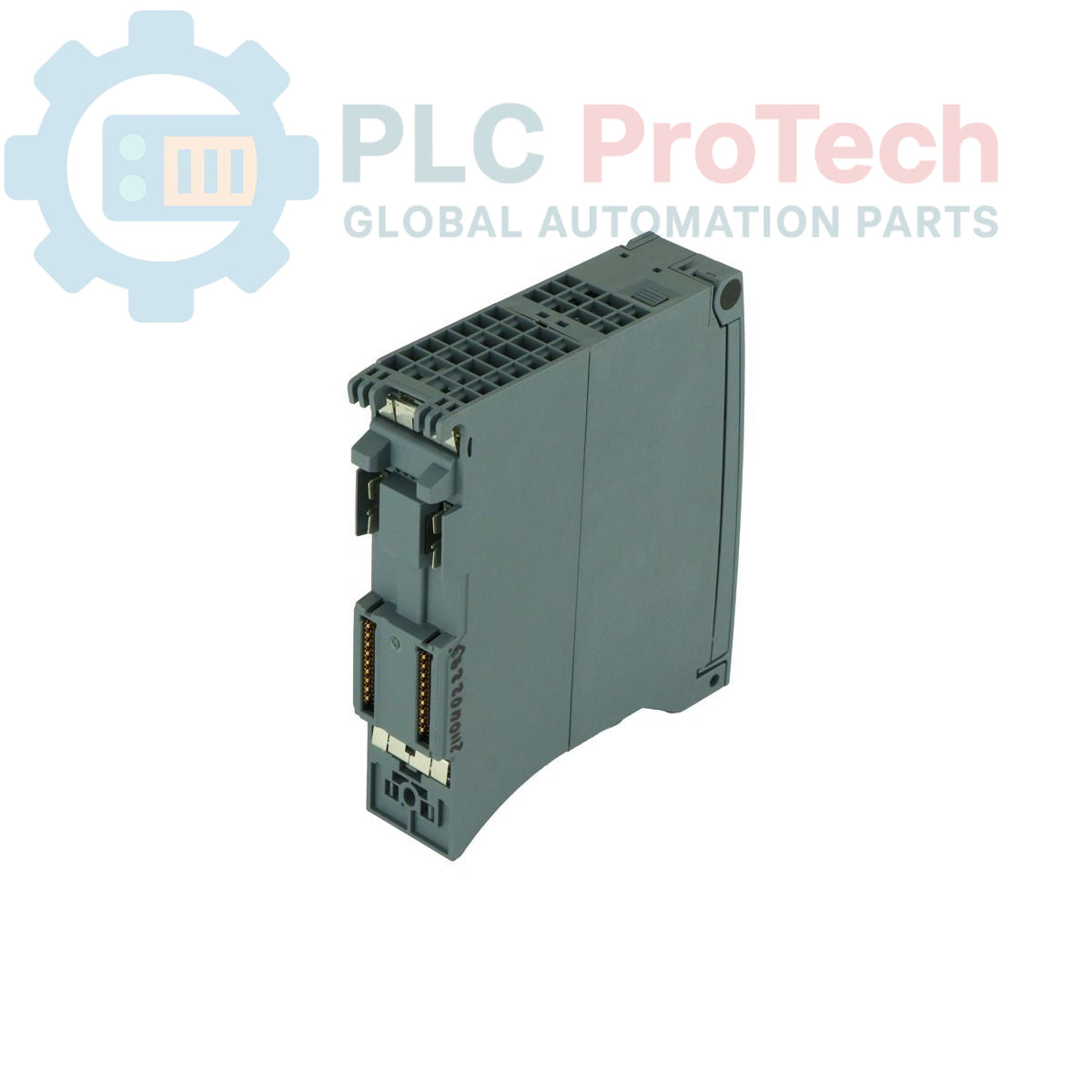

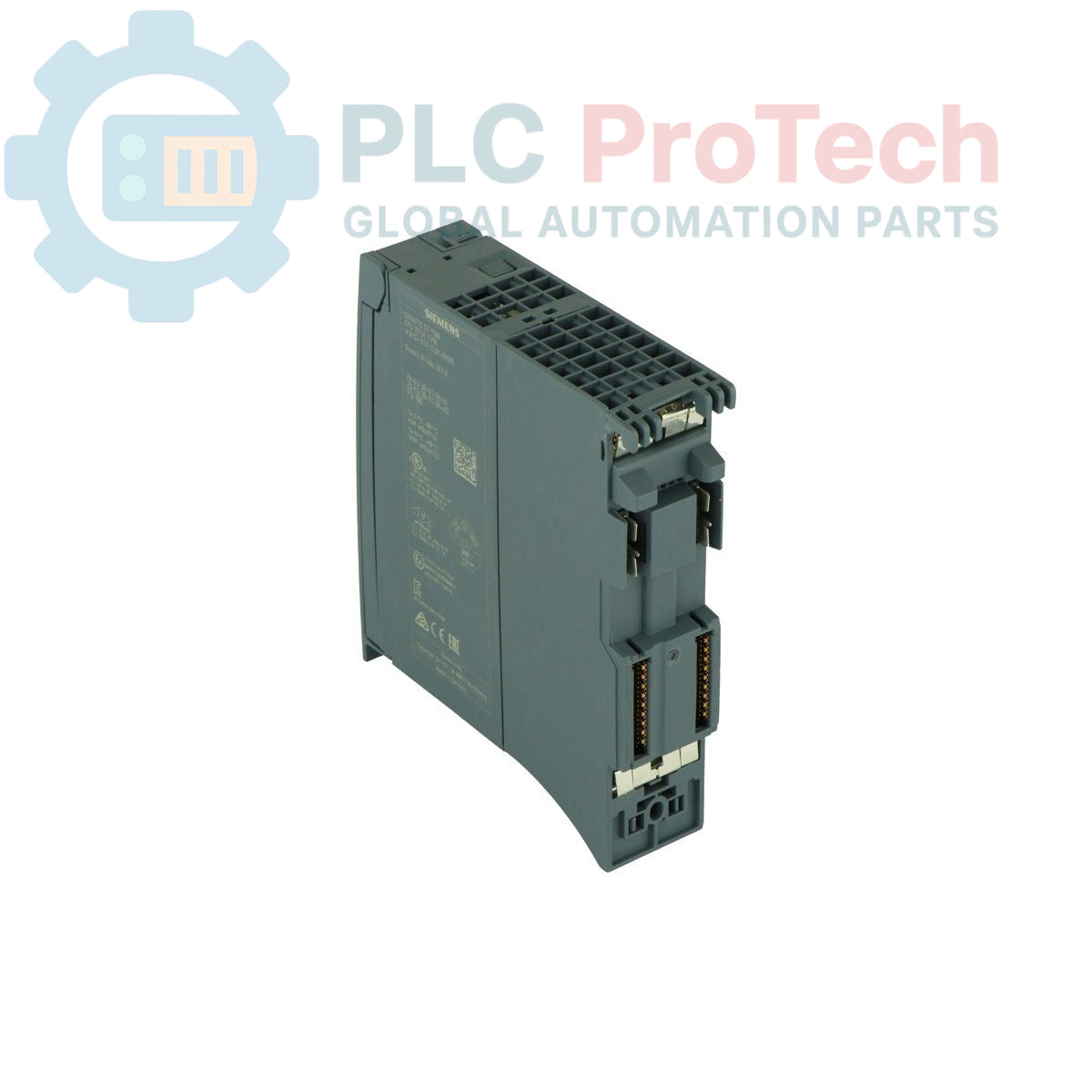

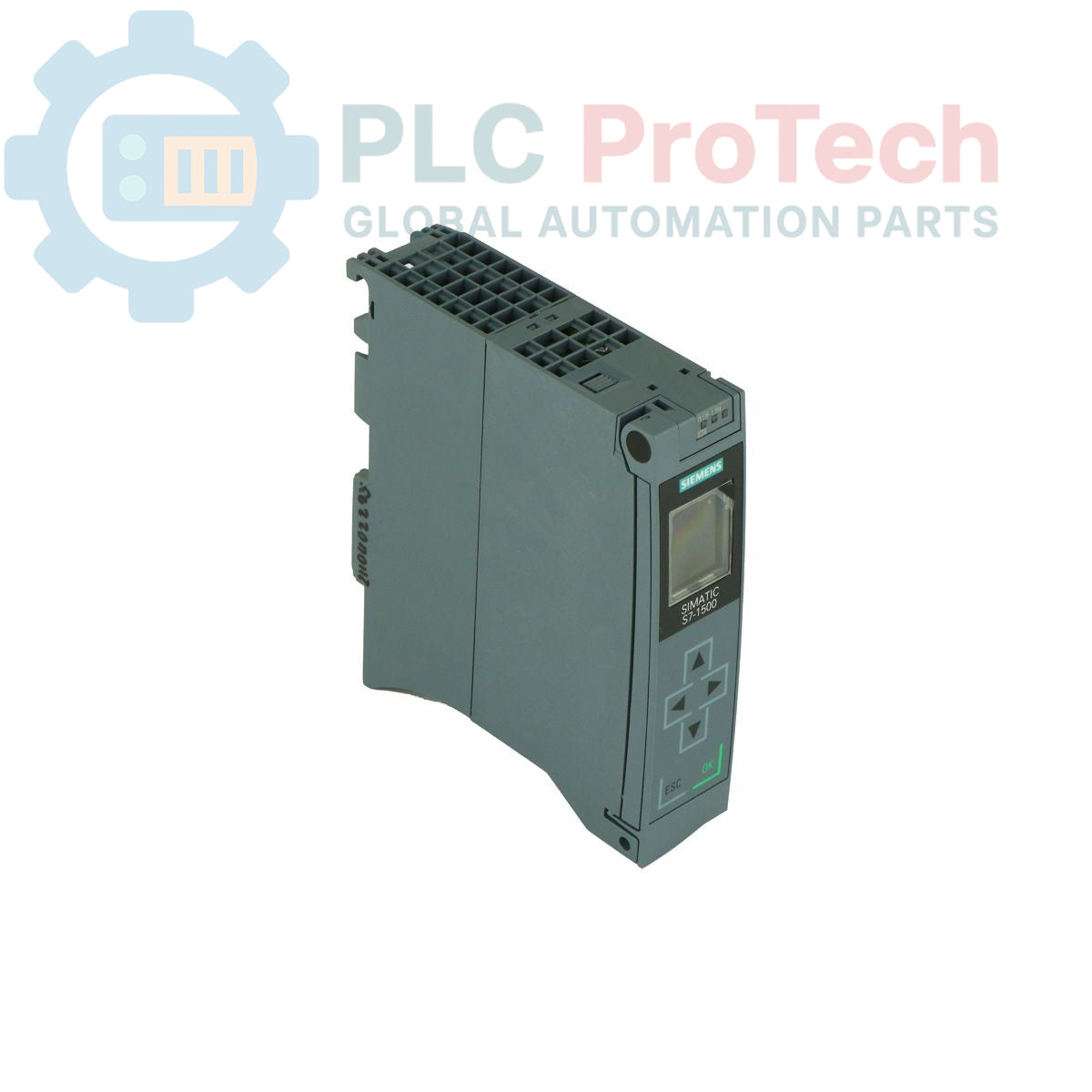

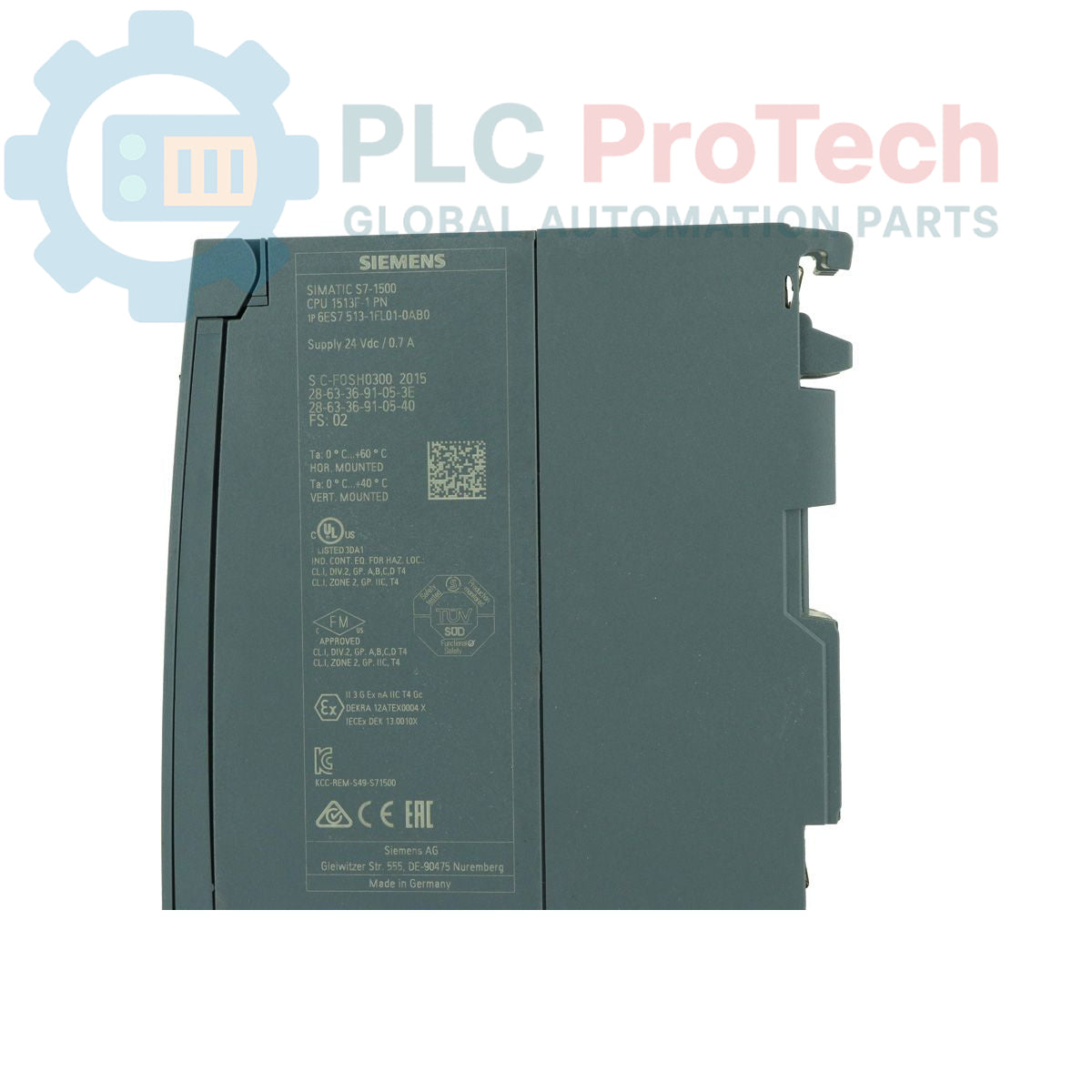

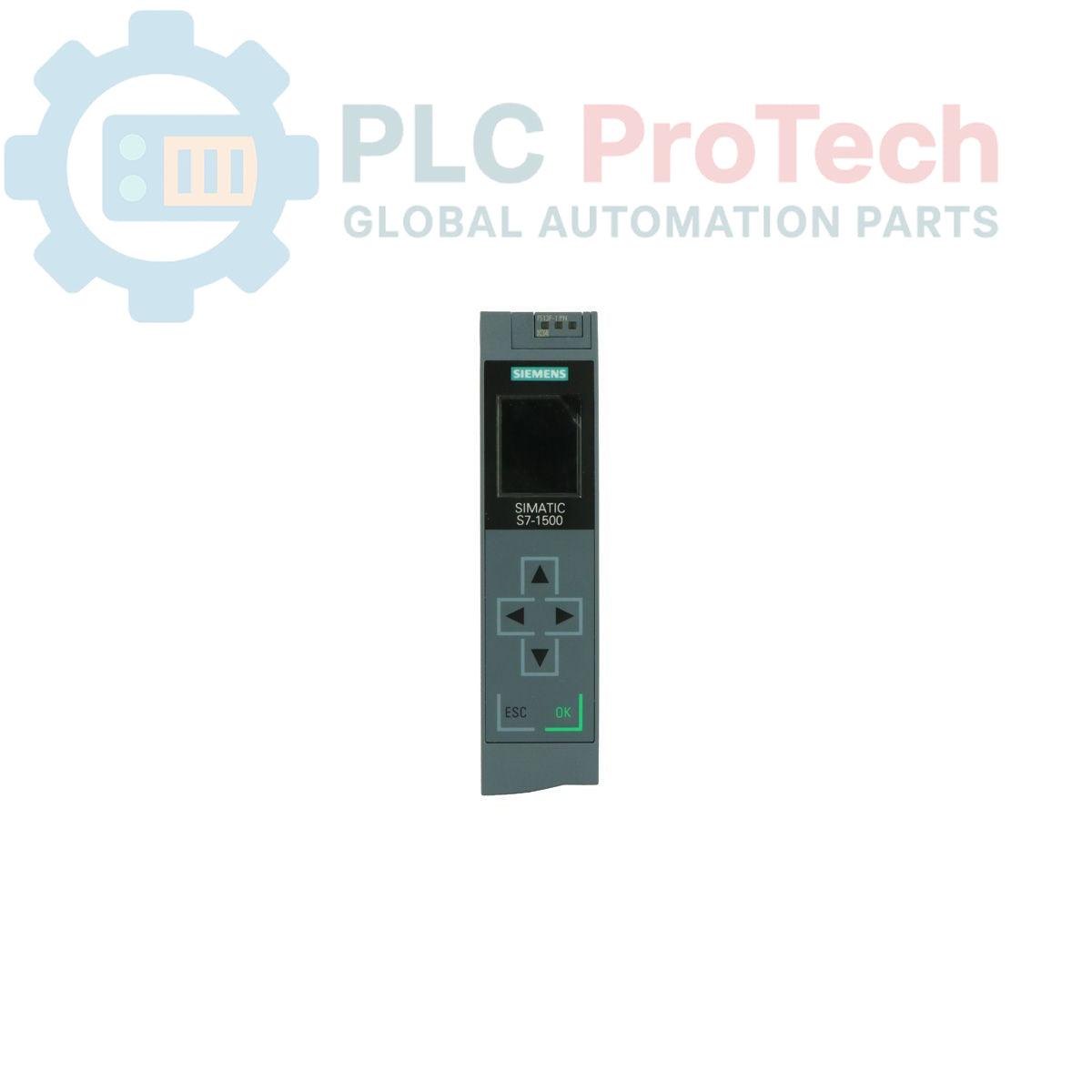

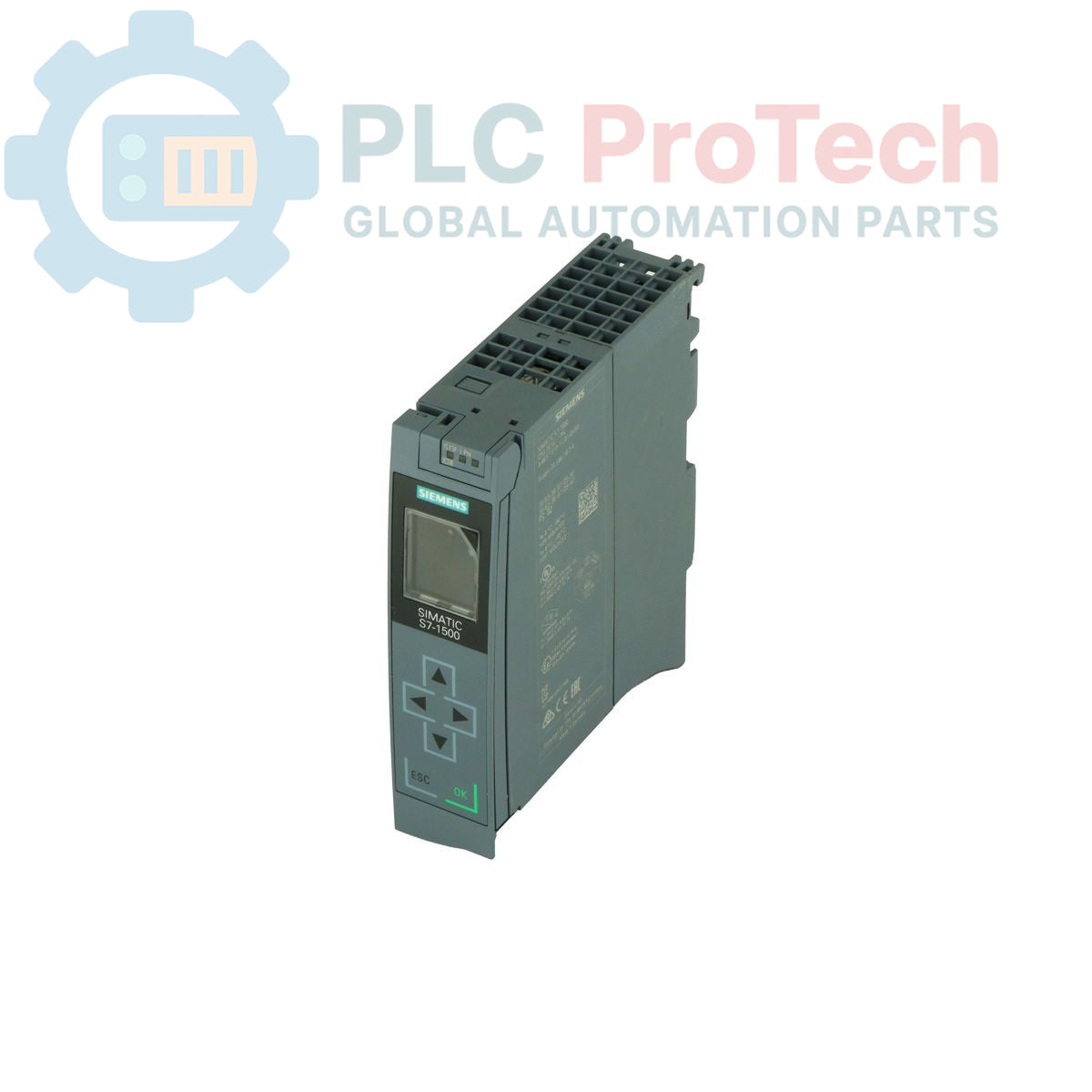

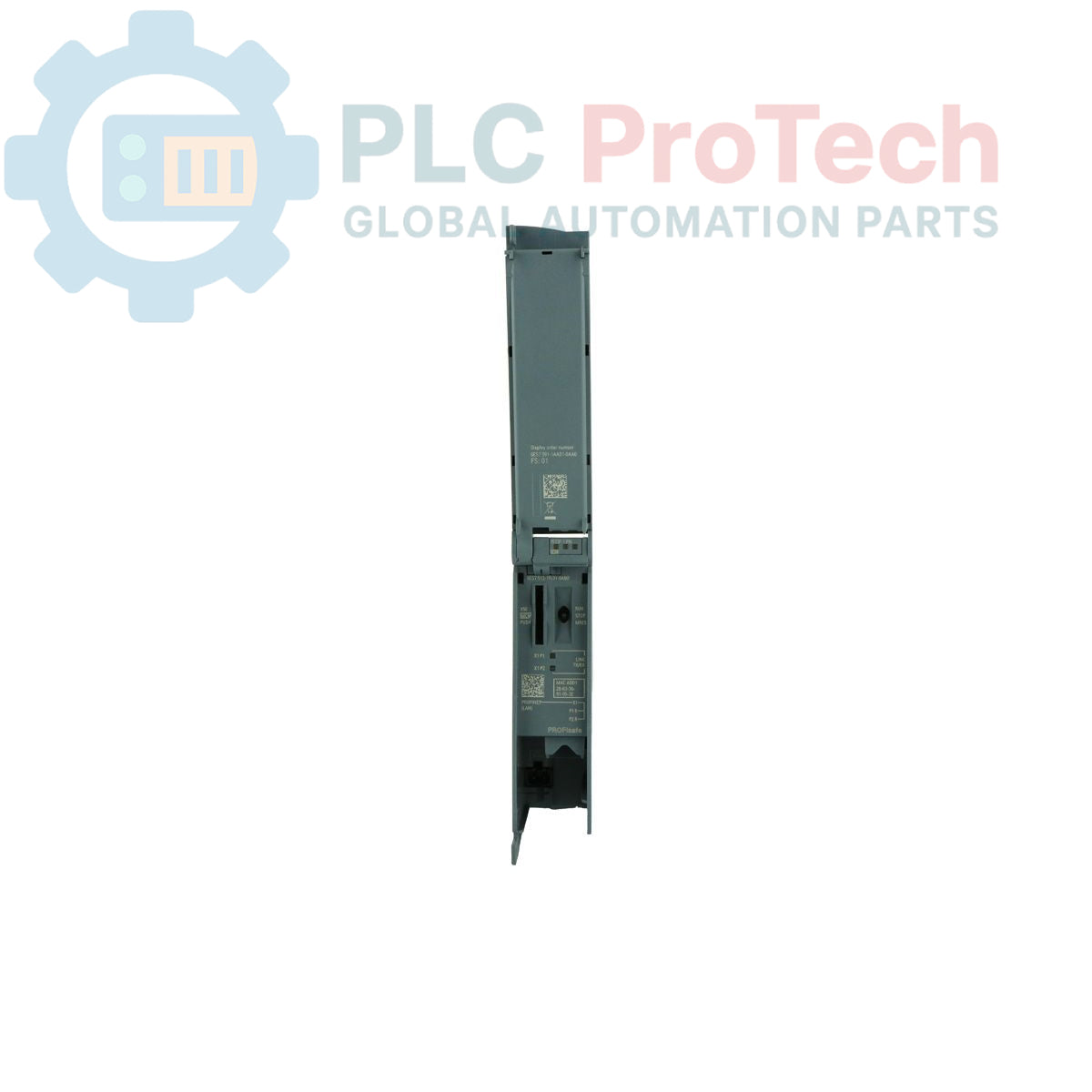

Siemens 6ES7513-1FL01-0AB0 SIMATIC S7-1500 CPU de seguridad

Descripción

La Siemens 6ES7513-1FL01-0AB0 es una CPU SIMATIC S7-1500F 1513F-1 PN, una unidad central de procesamiento diseñada para sistemas de automatización industrial de la serie SIMATIC S7-1500F. Esta CPU de seguridad ofrece un rendimiento sólido para tareas de control complejas, con una memoria de trabajo de 450 KB para programas y 1,5 MB para datos. Integra una interfaz PROFINET IRT con un switch de 2 puertos, lo que garantiza una comunicación rápida y fiable dentro de las redes industriales. Con un rendimiento de 40 ns por bit, la 6ES7513-1FL01-0AB0 proporciona un procesamiento rápido para aplicaciones críticas en cuanto al tiempo. Para su funcionamiento se requiere una tarjeta de memoria SIMATIC.

Esta CPU es adecuada para gestores de proyectos y responsables de producción que buscan soluciones de control fiables y eficientes. Los modelos reacondicionados de Siemens 6ES7513-1FL01-0AB0 suelen estar cubiertos por una garantía estándar de 2 años, lo que garantiza un funcionamiento fiable en entornos industriales exigentes.

Características

• Funcionalidad de CPU de seguridad para aplicaciones relacionadas con la seguridad
• Memoria de trabajo integrada: 450 KB para el programa y 1,5 MB para los datos
• Primera interfaz: PROFINET IRT con switch de 2 puertos
• Rendimiento de 40 ns por bit a alta velocidad
• Requiere una tarjeta de memoria SIMATIC para su funcionamiento
• Diseño modular para una integración flexible del sistema

Aplicaciones

La CPU de seguridad Siemens 6ES7513-1FL01-0AB0 se utiliza normalmente en sistemas de automatización industrial que requieren un alto nivel de fiabilidad y seguridad. Entre sus aplicaciones habituales se incluyen:

• Control de procesos en las industrias química, farmacéutica y de alimentos y bebidas
• Fabricación discreta para líneas de ensamblaje y maquinaria de envasado
• Sistemas de control relacionados con la seguridad en entornos peligrosos
• Control de máquinas para operaciones complejas y críticas en cuanto al tiempo
• Arquitecturas de automatización distribuida que utilizan PROFINET IRT

Especificaciones técnicas

Directrices de instalación

La instalación correcta de la CPU Siemens 6ES7513-1FL01-0AB0 es esencial para garantizar un funcionamiento fiable y seguro. Siga estas directrices generales:

1. Desconexión del sistema: Antes de la instalación, asegúrese de que toda la alimentación del sistema de automatización y de los equipos asociados esté completamente desconectada y bloqueada para evitar descargas eléctricas o daños.
2. Montaje: Monte la CPU en un carril DIN estándar dentro de un armario de control adecuado. Asegúrese de dejar suficiente espacio libre para la ventilación y el tendido de cables.
3. Conexión de alimentación: Conecte la tensión de alimentación de 19,2-28,8 V CC a los bornes de alimentación designados. Respete la polaridad correcta. Asegúrese de que la fuente de alimentación sea estable y se encuentre dentro del rango especificado.
4. Tarjeta de memoria SIMATIC: Inserte la tarjeta de memoria SIMATIC necesaria en la ranura designada de la CPU. Asegúrese de que esté correctamente colocada.
5. Conexión PROFINET: Conecte los cables PROFINET al switch integrado de 2 puertos. Utilice cables Ethernet industriales adecuados (por ejemplo, pares trenzados apantallados) para lograr una comunicación fiable.
6. Puesta a tierra: Asegúrese de que la CPU y todo el armario de control estén correctamente conectados a tierra para minimizar las interferencias electromagnéticas y mejorar la seguridad.
7. Enrutamiento de cables: Tienda por separado los cables de alimentación, señal y comunicación para evitar interferencias. Fije los cables para evitar tensiones y desconexiones accidentales.
8. Configuración: Después de la instalación física, configure la CPU y sus parámetros de red mediante el software de ingeniería Siemens correspondiente (por ejemplo, TIA Portal).
9. Condiciones ambientales: Asegúrese de que el entorno de funcionamiento cumpla los requisitos especificados de temperatura, humedad y vibración para la serie SIMATIC S7-1500.
