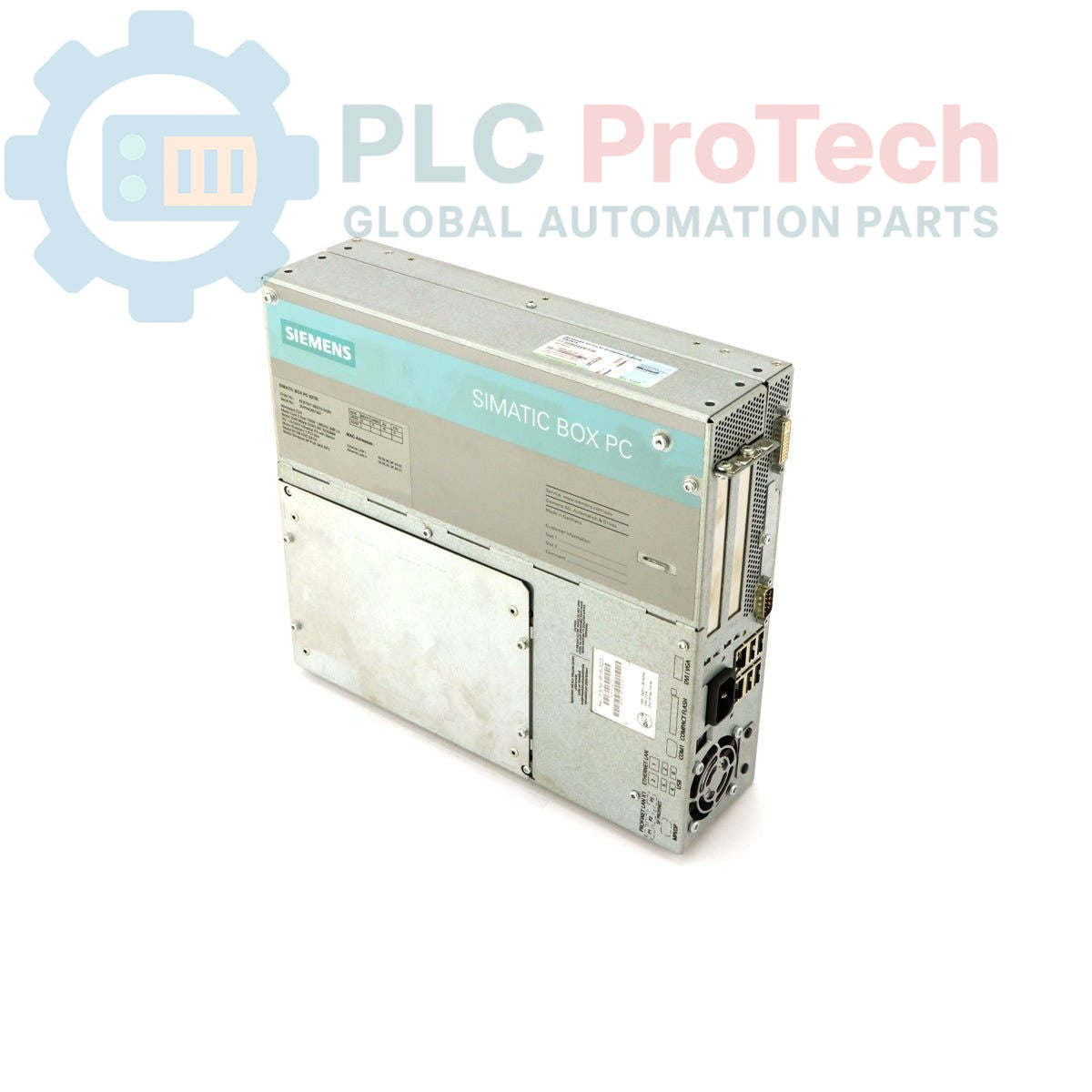

Siemens 6ES7647-6BG30-1AB0 SIMATIC PC industrial tipo caja 627B

Descripción

El Siemens 6ES7647-6BG30-1AB0 es un SIMATIC Box PC 627B diseñado para aplicaciones industriales que requieren una informática y una conectividad robustas. Este PC industrial cuenta con gráficos integrados con 128 MB de memoria compartida, dos puertos Ethernet RJ45 de 10/100/1000 Mbit/s, cuatro puertos USB V2.0 de alta corriente y una interfaz serie (COM1). Incluye una controladora RAID integrada, una ranura frontal para unidad CompactFlash (sin tarjeta CF) y funciones integradas de supervisión del watchdog, la temperatura y el ventilador para garantizar un funcionamiento fiable.

Equipado con un procesador Intel Core 2 Duo T7400 (2,16 GHz) y 2 GB de RAM SODIMM DDR2 667, el equipo ofrece una capacidad de procesamiento amplia. El almacenamiento se realiza mediante un disco duro SATA de 160 GB. El sistema se suministra con una fuente de alimentación industrial de CA de 110/230 V compatible con NAMUR e incluye un cable de alimentación europeo. Las opciones de expansión incluyen una ranura PCI y una ranura PCIe (x4). Se entrega con Windows XP Professional Multi-Language SP2 preinstalado.

Características

• Gráficos integrados con 128 MB de memoria compartida
• 2 puertos Ethernet RJ45 de 10/100/1000 Mbit/s
• 4 puertos USB V2.0 (alta corriente)
• 1 interfaz serie (COM1)
• Controladora RAID integrada
• Ranura frontal para unidad CompactFlash (sin tarjeta CF)
• Supervisión del watchdog, la temperatura y el ventilador
• Procesador Intel Core 2 Duo T7400 (2,16 GHz)
• RAM SODIMM DDR2 667 de 2 GB
• Unidad de alimentación industrial de CA de 110/230 V con NAMUR
• 1 ranura de expansión PCI y 1 PCIe (x4)
• Disco duro SATA de 160 GB
• Windows XP Professional Multi-Language SP2 preinstalado

Aplicaciones

El SIMATIC Box PC 627B es adecuado para una amplia variedad de tareas de automatización industrial, entre ellas:

• Control y visualización de máquinas (HMI)
• Adquisición y procesamiento de datos
• Sistemas de control de procesos
• Puertas de enlace de comunicación industrial
• Estaciones cliente de sistemas de ejecución de fabricación (MES)
• Aplicaciones de supervisión y diagnóstico de sistemas

Especificaciones técnicas

Conexiones / interfaces

Directrices de instalación

1. Desconexión del sistema: Asegúrese de que toda la alimentación del área de instalación esté desconectada y bloqueada antes de comenzar cualquier trabajo.
2. Montaje: Monte firmemente el Box PC en un armario industrial o rack adecuado, asegurando una ventilación y un espacio libre suficientes para el tendido de cables y el mantenimiento.
3. Conexión de alimentación: Conecte la unidad de alimentación industrial de CA de 110/230 V a una fuente de alimentación estable mediante el cable de alimentación europeo suministrado. Verifique que el voltaje y la puesta a tierra sean correctos.
4. Conexiones Ethernet: Conecte los cables Ethernet industriales a los puertos RJ45 para la comunicación de red. Asegúrese de que el apantallamiento y el tendido de los cables sean adecuados para minimizar las interferencias.
5. Conexiones USB y serie: Conecte los dispositivos periféricos a los puertos USB V2.0 y los dispositivos serie al puerto COM1 según los requisitos de la aplicación.
6. Tarjetas de expansión: Si utiliza las ranuras PCI o PCIe (x4), instale cuidadosamente tarjetas de expansión compatibles según sus instrucciones específicas, asegurándose de que queden correctamente insertadas y sujetas.
7. Puesta a tierra: Asegúrese de que el chasis del Box PC esté correctamente conectado a la tierra de protección del sistema para evitar riesgos eléctricos y reducir las interferencias electromagnéticas.
8. Consideraciones ambientales: Utilice la unidad dentro de los rangos especificados de temperatura y humedad. Evite la exposición a polvo excesivo, humedad o agentes corrosivos.
9. Encendido: Después de asegurar y verificar todas las conexiones, restablezca la alimentación del sistema y compruebe que se inicia correctamente.
