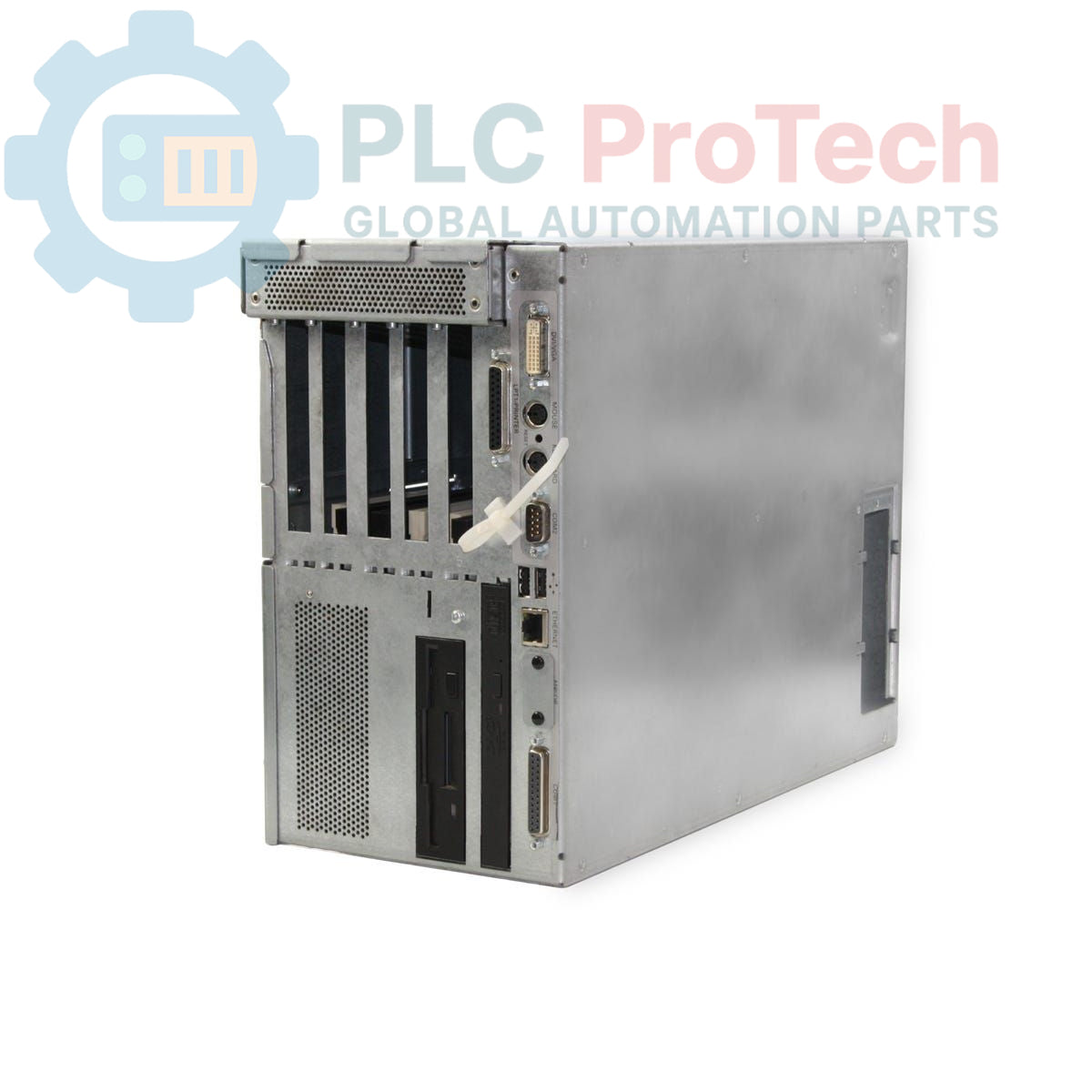

Siemens 6ES7647-6MA12-0BC0 SIMATIC BOX PC 840 V2 PC industrial

Descripción

El Siemens 6ES7647-6MA12-0BC0 es un ordenador industrial de la serie SIMATIC BOX PC 840 V2, diseñado para ofrecer un rendimiento robusto en entornos de automatización exigentes. Esta unidad está equipada con un procesador Celeron de 2,0 GHz, 256 MB de DDR SDRAM y un disco duro EIDE de 80 GB. Cuenta con un conjunto versátil de ranuras de expansión, incluidas PCI e ISA, para admitir diversas tarjetas de interfaz antiguas y modernas. Las funciones de monitorización integradas, como el temporizador de vigilancia y la monitorización de temperatura, garantizan la fiabilidad operativa. El sistema viene preinstalado con Windows NT 4.0 Workstation e incluye una fuente de alimentación de calidad industrial compatible con entradas de 110/230 V CA.

Características

• Funciona con un procesador Celeron de 2,0 GHz y un bus frontal de 400 MHz.
• Equipado con 256 MB de DDR SDRAM para el procesamiento de aplicaciones.
• Incluye un disco duro EIDE de 80 GB, una unidad de disquete (FDD) y una unidad de DVD-ROM.
• Gráficos AGP integrados con 8/16/32 MB de memoria compartida.
• Incluye una combinación de ranuras de expansión: 2 PCI, 2 ISA/PCI y 1 ISA.
• Puerto Ethernet integrado de 10/100 Mbit/s para conectividad de red.
• Dos puertos USB de alta corriente para dispositivos periféricos.
• Temporizador de vigilancia y monitorización de temperatura integrados para la estabilidad del sistema.
• Fuente de alimentación industrial con una potencia nominal de 110/230 V CA y cumplimiento de NAMUR.

Aplicaciones

• Estaciones de visualización de interfaz hombre-máquina (HMI) y SCADA.
• Adquisición, registro y archivado de datos.
• Control industrial y pasarelas de comunicación.
• Procesamiento y análisis de datos a nivel de máquina.
• Plataforma para software de automatización antiguo que requiere Windows NT.

Especificaciones técnicas

Directrices de instalación

1. 1 Preparación del sitio: Verifique que el entorno de instalación cumpla los requisitos operativos del PC en cuanto a temperatura, humedad y vibraciones. Asegure un espacio libre adecuado alrededor del chasis para la ventilación y evitar el sobrecalentamiento.
2. 2 Montaje mecánico: Fije firmemente el chasis del PC industrial tipo Box a un panel o superficie estable utilizando todos los puntos de montaje designados. Utilice herrajes y ajustes de par adecuados para evitar que se afloje debido a las vibraciones de la máquina.
3. 3 Conexión a tierra de protección (PE): Conecte el terminal PE del chasis a la barra principal de tierra de protección de la instalación mediante un conductor de baja impedancia. Este es un paso crítico para la seguridad eléctrica y la inmunidad al ruido.
4. 4 Cableado de alimentación y E/S: Conecte el cable de alimentación de CA a un circuito con la capacidad nominal y la protección adecuadas. Conecte todos los cables periféricos y de red (Ethernet, USB, vídeo). Asegúrese de que todas las pantallas de los cables estén terminadas correctamente según sea necesario.
5. 5 Comprobaciones finales y puesta en marcha: Antes de aplicar la alimentación, vuelva a comprobar que todas las conexiones sean correctas y seguras. Retire todas las herramientas y objetos extraños del gabinete. Cierre y asegure todos los paneles de acceso. Vuelva a energizar la fuente de alimentación principal e inicie el sistema.
