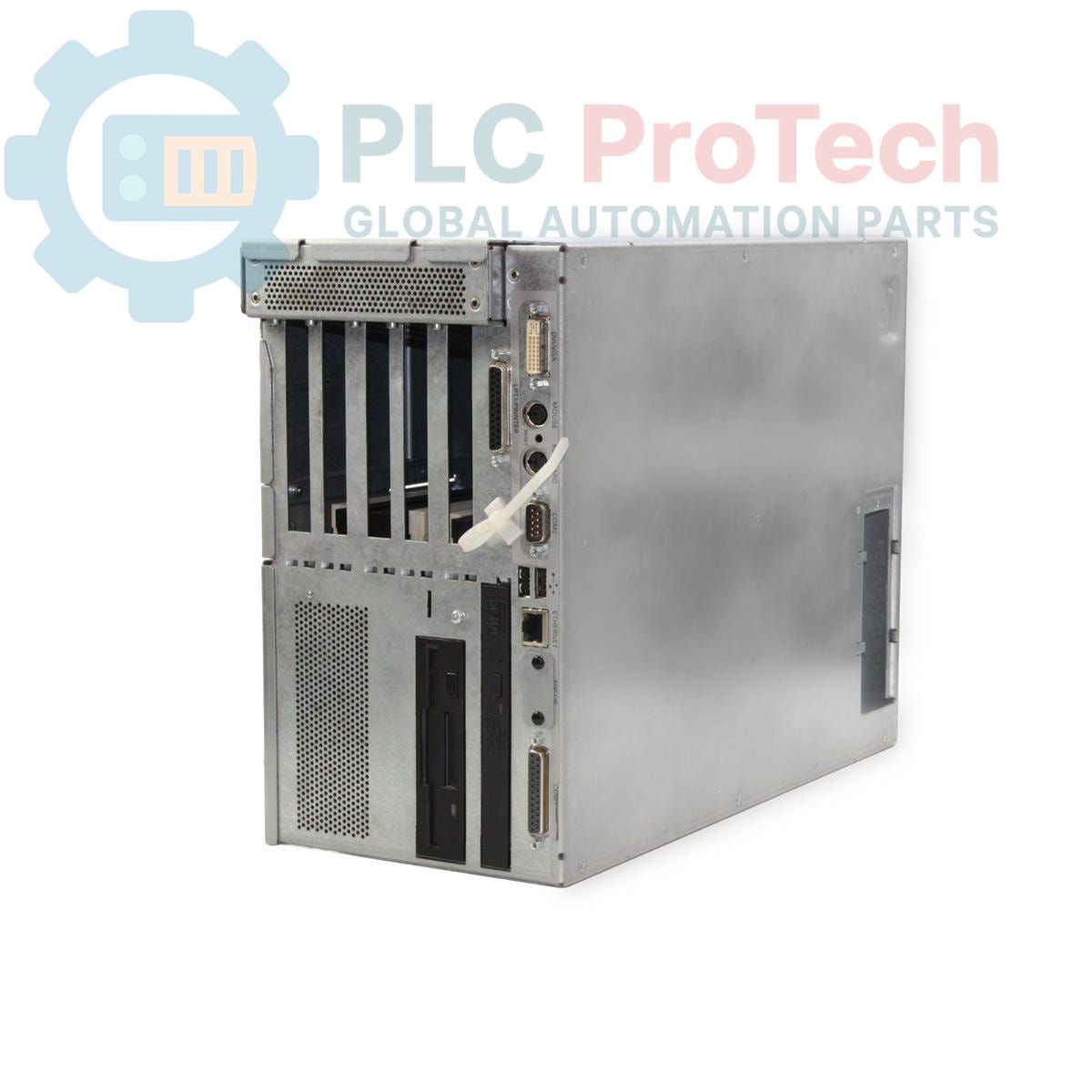

Siemens 6ES7647-6ME05-0AJ0 SIMATIC BOX PC 840 V2 PC industrial

Descripción

El Siemens 6ES7647-6ME05-0AJ0 es un SIMATIC BOX PC 840 V2, un ordenador industrial robusto diseñado para entornos de automatización exigentes. Esta unidad está configurada con un procesador Pentium 4 M de 2,2 GHz, 128 MB de DDR SDRAM y un disco duro EIDE de 80 GB. Funciona con una fuente de alimentación industrial de 24 V CC y viene con Windows 2000 Professional preinstalado. Entre sus funciones integradas se incluyen gráficos AGP integrados, Ethernet de 10/100 Mbit/s y funciones de supervisión del sistema, como un temporizador de vigilancia y supervisión de la temperatura, lo que lo hace adecuado para diversas tareas de control y visualización.

Características

• ■Procesador Pentium 4 M a 2,2 GHz con FSB de 400 MHz
• ■128 MB de DDR SDRAM instalada
• ■Disco duro EIDE de 80 GB y unidad de disquete
• ■Puerto Ethernet integrado de 10/100 Mbit/s (RJ45)
• ■Gráficos AGP integrados con 8/16/32 MB de memoria compartida
• ■Dos puertos USB de alta corriente
• ■Temporizador de vigilancia integrado y supervisión de la temperatura
• ■Windows 2000 Professional SP4 preinstalado (multilingüe)

Aplicaciones

• ■Adquisición y procesamiento de datos a nivel de máquina
• ■Aplicaciones de visualización de procesos y HMI
• ■Pasarelas de control y automatización industrial
• ■Integración y soporte de sistemas heredados

Especificaciones técnicas

Directrices de instalación

1. 1
   Asegúrese de que el lugar de instalación proporcione suficiente espacio libre para la ventilación en todos los lados del chasis del PC a fin de evitar el sobrecalentamiento.
2. 2
   Monte firmemente el Box PC en un panel o superficie estable utilizando todos los puntos de montaje suministrados para soportar las vibraciones durante el funcionamiento.
3. 3
   Conecte un conductor de tierra de protección (PE) de baja impedancia al terminal de puesta a tierra designado del chasis. Esto es fundamental para la seguridad y la inmunidad al ruido.
4. 4
   Conecte la fuente de alimentación de 24 V CC, respetando la polaridad correcta. Utilice conductores del tamaño adecuado para la carga y la distancia.
5. 5
   Conecte todos los periféricos necesarios, como Ethernet, dispositivos USB y monitores. Asegúrese de que todos los conectores estén completamente insertados.
6. 6
   Después de verificar todas las conexiones, vuelva a aplicar alimentación al sistema y confirme que el sistema operativo arranque correctamente.
