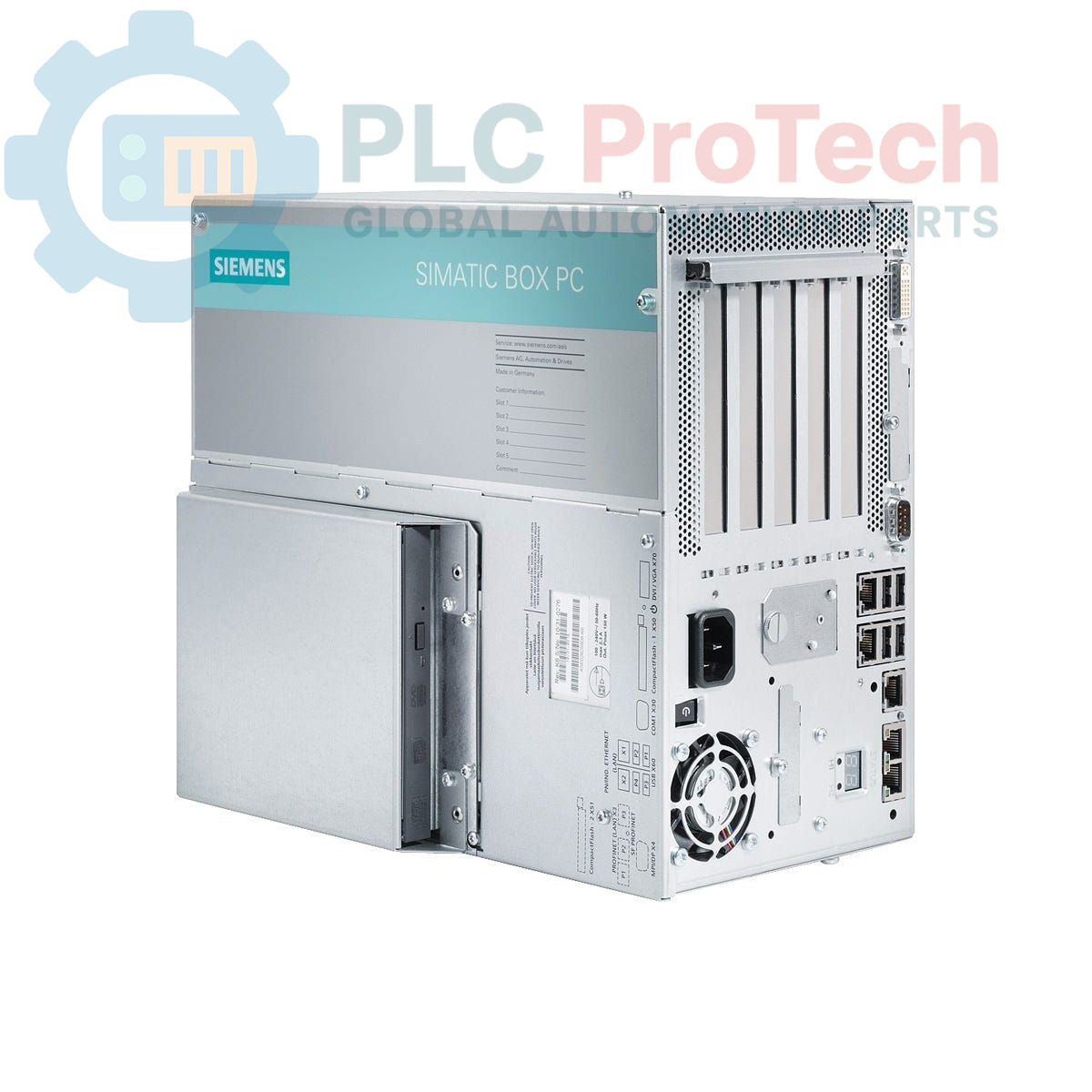

Siemens 6ES7647-6PG30-0HC0 PC en Caja SIMATIC IPC827C

Descripción

El Siemens 6ES7647-6PG30-0HC0 es un PC industrial tipo box de la serie SIMATIC IPC827C diseñado para tareas de automatización exigentes. Esta unidad está configurada con un procesador Intel Core i7-610E, 4 GB de RAM DDR3 y un sistema de almacenamiento redundante con dos discos SATA de 320 GB en configuración RAID1. Incluye una fuente de alimentación AC de grado industrial, múltiples ranuras de expansión y un sistema operativo Windows 7 Ultimate preinstalado, proporcionando una plataforma robusta para aplicaciones de control y visualización.

Características

• Equipado con un procesador Intel Core i7-610E de doble núcleo con Hyper-Threading.
• Controlador RAID integrado para mayor fiabilidad de datos.
• Monitoreo integrado del sistema para watchdog, temperatura y estado del ventilador.
• Puertos Ethernet Gigabit duales para conectividad de red.
• Cuatro puertos USB 2.0 de alta corriente para dispositivos periféricos.
• Ranura para tarjeta CompactFlash accesible desde el frente para almacenamiento extraíble.
• Incluye una unidad óptica DVD+/-RW para instalación de software y respaldo de datos.

Aplicaciones

• Interfaz Hombre-Máquina (HMI) y sistemas SCADA
• Control de procesos y adquisición de datos
• Registro y análisis de datos industriales
• Sistemas de visión artificial y control de calidad
• Pasarelas de automatización y servidores de comunicación

Especificaciones Técnicas

Directrices de Instalación

1. 1 Asegúrese de que el lugar de montaje proporcione espacio adecuado para la ventilación y el acceso a los cables. La temperatura ambiente debe mantenerse dentro del rango operativo especificado para el dispositivo.
2. 2 Fije firmemente el Box PC a la superficie de montaje utilizando todos los puntos de montaje proporcionados para asegurar estabilidad y una correcta conexión a tierra.
3. 3 Conecte el chasis al terminal principal de tierra protectora (PE) del gabinete de control usando un conductor de baja impedancia. Esto es crítico para la seguridad eléctrica.
4. 4 Conecte el cable de alimentación AC 110/230V a una fuente de energía debidamente calificada y protegida. Asegúrese de que el cable de alimentación esté firmemente conectado.
5. 5 Conecte todos los periféricos requeridos, incluyendo redes Ethernet, dispositivos USB y líneas de comunicación serial.
6. 6 Después de verificar que todas las conexiones estén seguras y correctas, vuelva a conectar la alimentación al sistema y confirme que el sistema operativo arranque correctamente.
