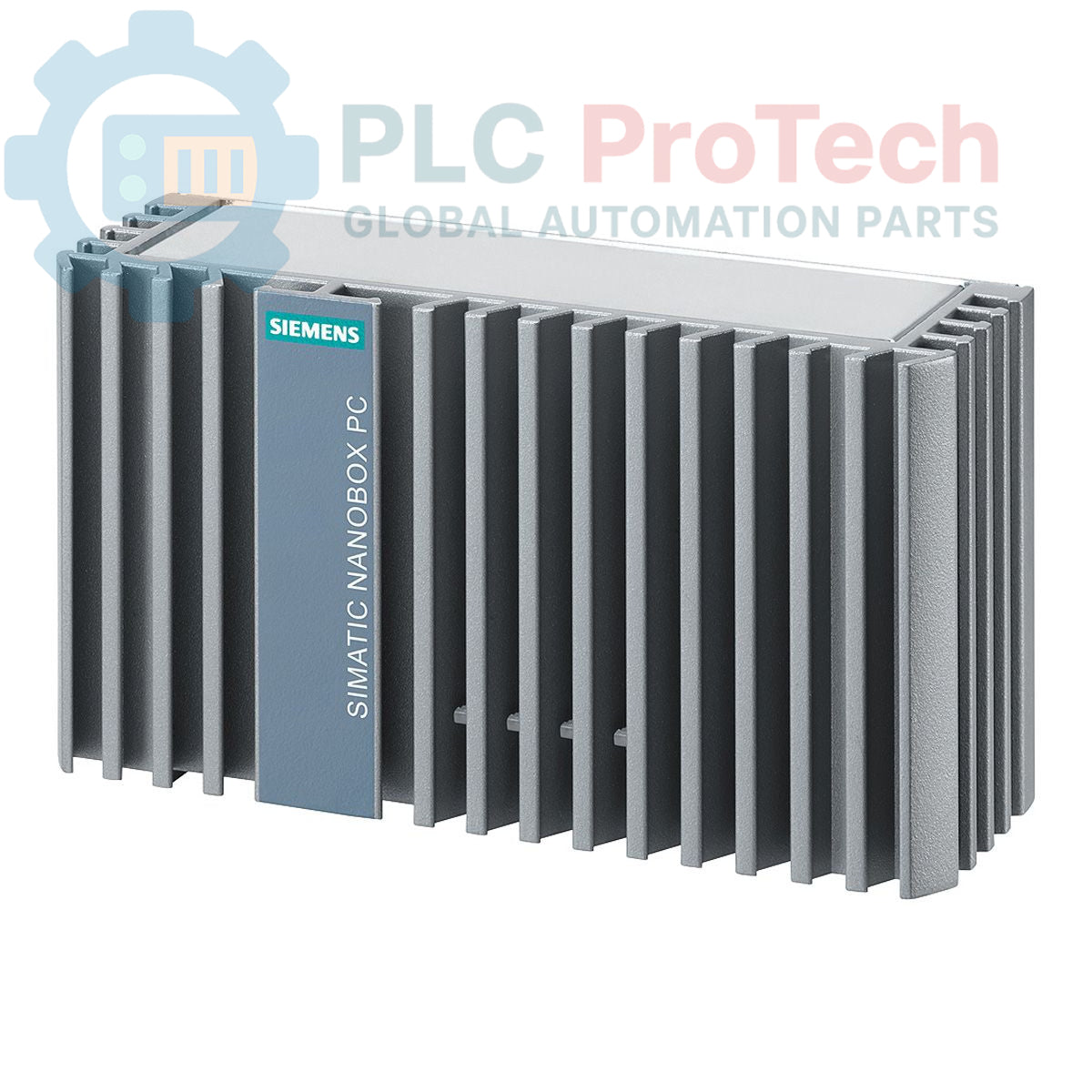

Siemens 6ES7647-8BA11-5BA1 PC nanobox SIMATIC IPC227E

Descripción

El Siemens 6ES7647-8BA11-5BA1 es un PC Nanobox SIMATIC IPC227E diseñado para aplicaciones informáticas industriales. Este PC industrial compacto cuenta con un procesador Celeron N2807 (2C/2T), 2 GB de RAM y un SSD de 80 GB para un funcionamiento fiable. Viene con Windows 7 Ultimate SP1 (32 bits) preinstalado, con una interfaz multiusuario (MUI) compatible con alemán, inglés, francés, español e italiano. Las opciones de conectividad incluyen un DisplayPort, dos puertos Ethernet RJ45 de 10/100/1000 Mbit/s, un puerto USB 3.0 y tres puertos USB 2.0. Una ranura CFast integrada ofrece capacidades de expansión. La unidad funciona con una fuente de alimentación industrial de 24 V CC y está diseñada para un cómodo montaje en carril DIN, lo que la hace adecuada para su integración en armarios de control y entornos industriales.

Características

• PC Nanobox SIMATIC IPC227E compacto
• Procesador Celeron N2807 (2C/2T)
• 2 GB de RAM
• Unidad de estado sólido (SSD) de 80 GB
• Windows 7 Ultimate SP1 preinstalado, 32 bits (MUI)
• 1x DisplayPort para salida de gráficos
• 2x puertos Ethernet RJ45 de 10/100/1000 Mbit/s
• 1x puerto USB 3.0 y 3x puertos USB 2.0
• Ranura CFast integrada
• Fuente de alimentación industrial de 24 V CC
• Diseñado para montaje en carril DIN

Aplicaciones

El PC Nanobox SIMATIC IPC227E de Siemens es adecuado para una amplia variedad de aplicaciones de automatización industrial que requieren una plataforma informática compacta, resistente y fiable. Entre sus usos habituales se incluyen:

• Control y visualización de máquinas
• Adquisición y procesamiento de datos
• Computación perimetral en entornos de fabricación
• Puerta de enlace para comunicaciones industriales
• Sistemas de control integrados
• Sistemas de logística y manipulación de materiales

Especificaciones técnicas

Conexiones / Interfaces

• DisplayPort: 1 para salida de vídeo.
• Ethernet: 2 puertos RJ45 compatibles con 10/100/1000 Mbit/s.
• USB: 1 puerto USB 3.0 y 3 puertos USB 2.0 para la conexión de periféricos.
• Ranura CFast: Para almacenamiento o ampliación adicionales.
• Alimentación: Entrada de alimentación industrial de 24 V CC.

Directrices de instalación

1. Desconexión del sistema: Antes de la instalación, asegúrese de que toda la alimentación del armario de control o del área de montaje esté desconectada y protegida contra una reconexión accidental.
2. Montaje: Fije firmemente el Nanobox PC a un carril DIN estándar. Asegúrese de que las abrazaderas de montaje encajen correctamente.
3. Conexión eléctrica: Conecte la fuente de alimentación industrial de 24 V CC a los terminales designados. Respete la polaridad correcta para evitar daños.
4. Puesta a tierra: Asegúrese de que el Nanobox PC esté correctamente conectado a la barra colectora de tierra de protección (PE) del armario de control para minimizar el ruido eléctrico y garantizar la seguridad.
5. Conexiones de red: Conecte los cables Ethernet a los puertos RJ45 para integrar el equipo en la red. Utilice cables apantallados en entornos con mucho ruido eléctrico.
6. Conexiones de periféricos: Conecte los monitores al DisplayPort y los demás periféricos (p. ej., teclado y ratón) a los puertos USB según sea necesario.
7. Gestión de cables: Coloque todos los cables de modo que se eviten tensiones, dobleces pronunciados e interferencias con otros componentes. Separe los cables de alimentación de los cables de señal siempre que sea posible.
8. Ventilación: Asegúrese de que haya suficiente espacio libre alrededor de la unidad para permitir una circulación de aire y una disipación del calor adecuadas, especialmente en espacios cerrados.
9. Encendido: Después de verificar todas las conexiones, vuelva a energizar el sistema y confirme que el Nanobox PC funciona correctamente.
