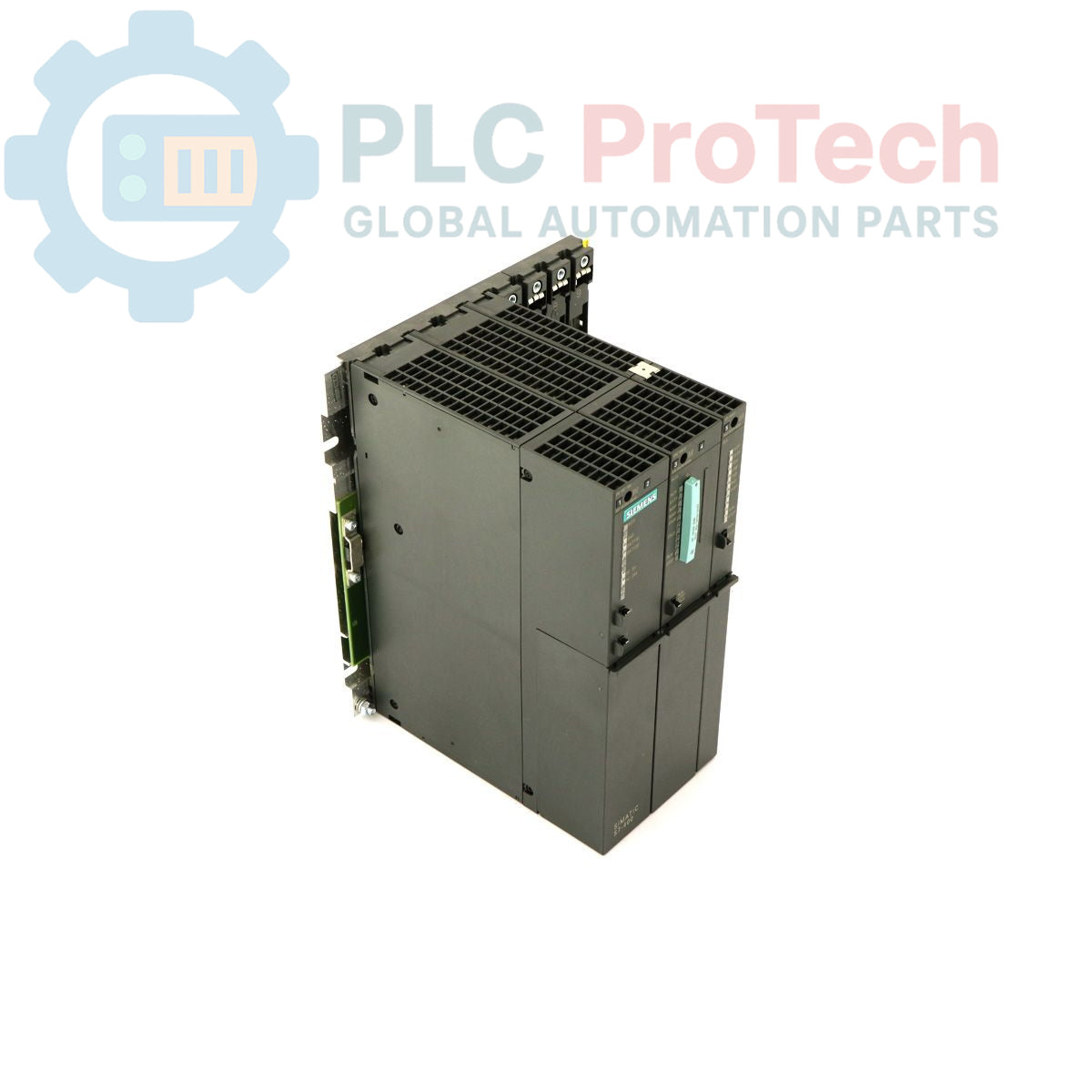

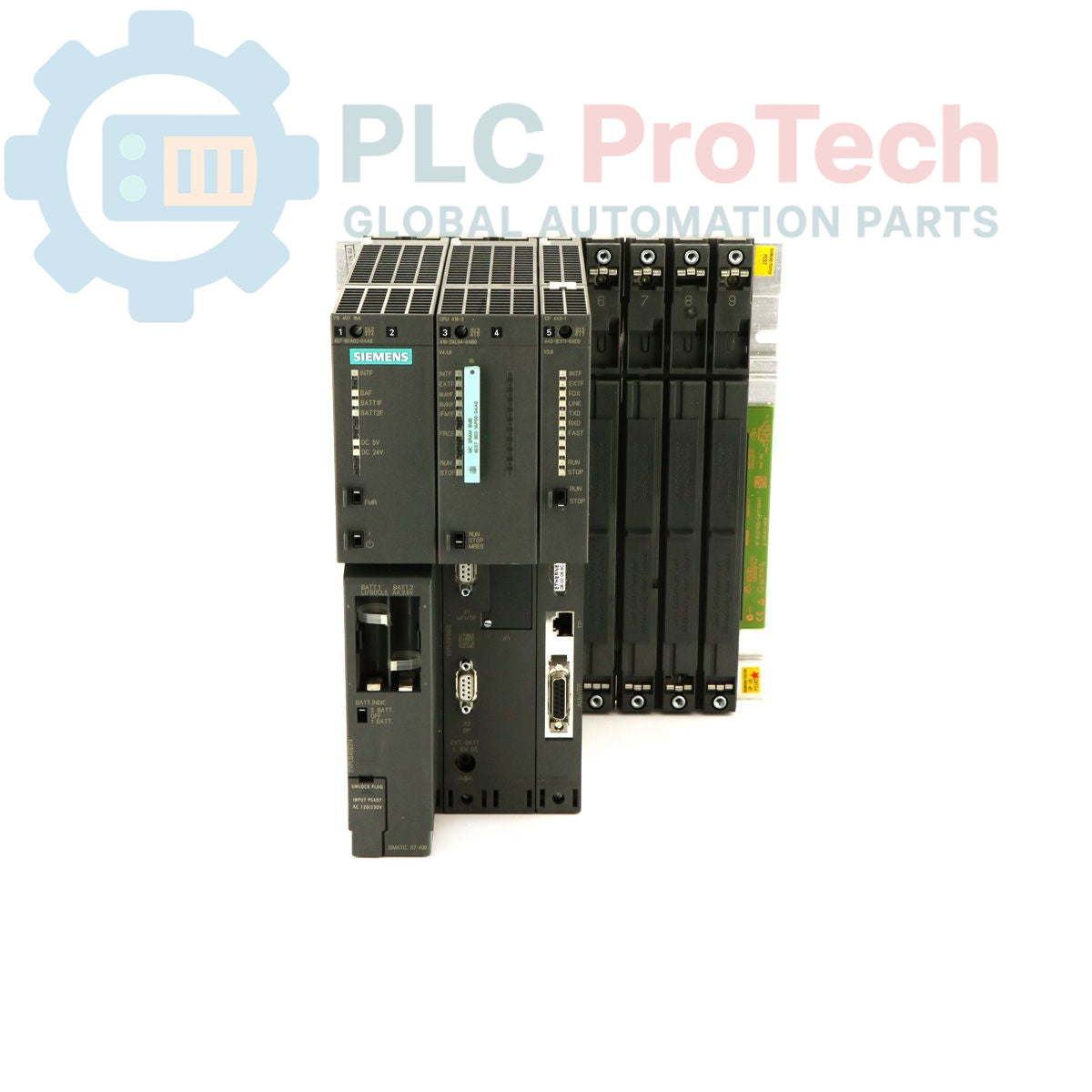

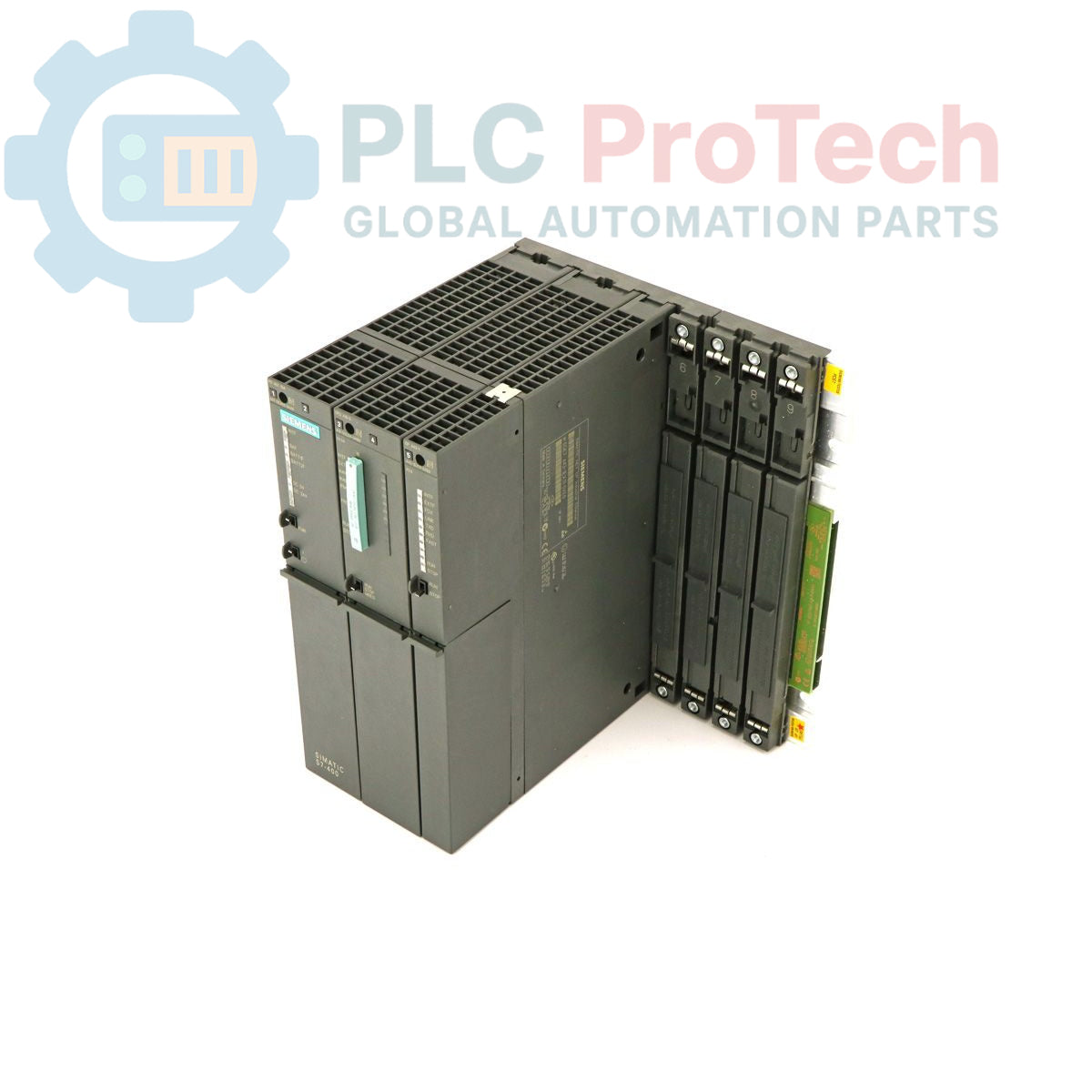

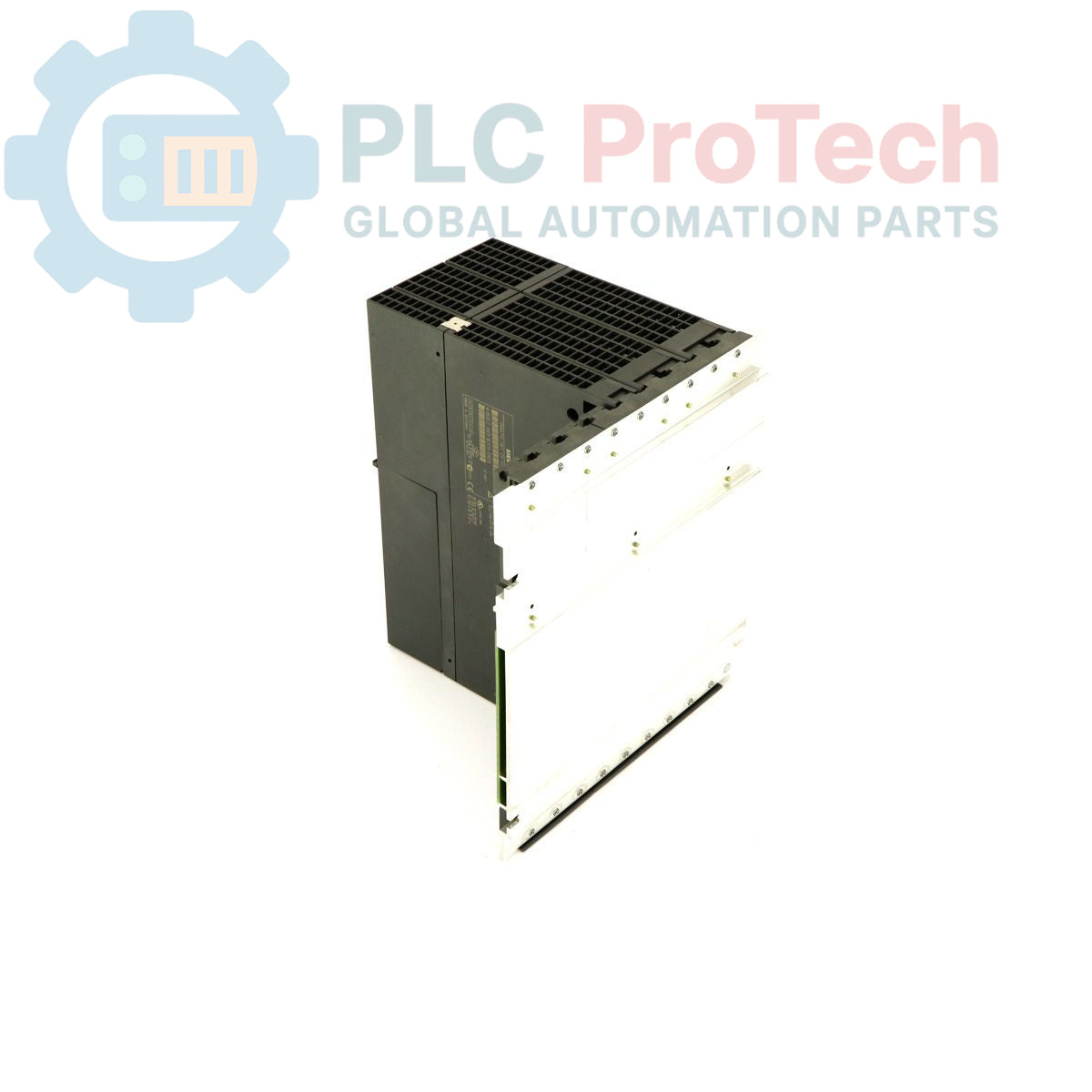

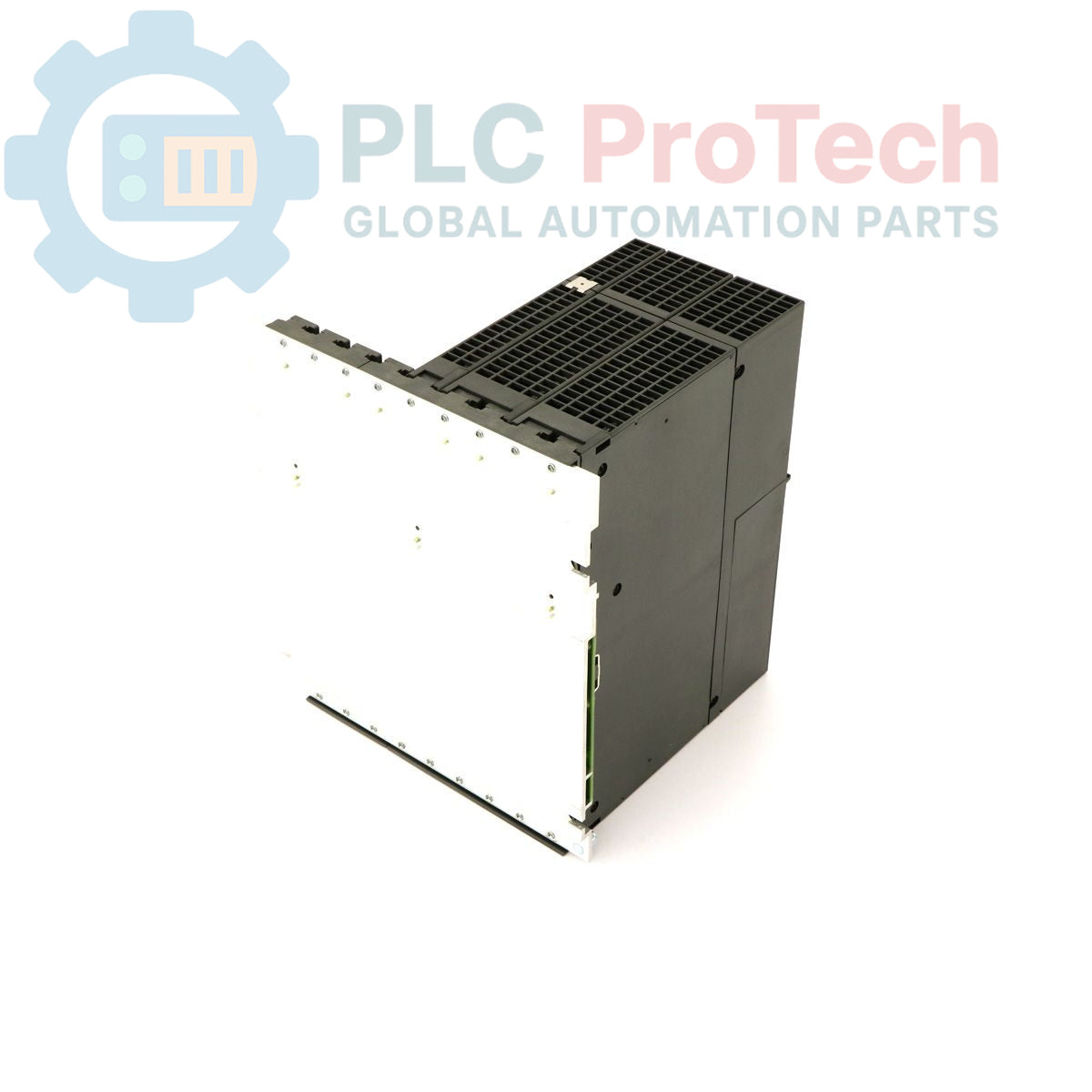

Siemens 6ES7654-1KF57-0XX0 SIMATIC S7 PCS7 AS416-3 Bastidor

Descripción

El 6ES7654-1KF57-0XX0 de Siemens es un bastidor SIMATIC PCS7 AS416-3, diseñado para aplicaciones de automatización industrial. Esta unidad funciona con una fuente de alimentación de CA de 120/230 V, 10 A, y presenta un formato de bastidor UR2. Está equipada con una tarjeta de memoria RAM de 8 MB y un procesador de comunicaciones CP 443-1 EX11, lo que la hace adecuada para sistemas de control de procesos que requieren capacidades integradas de CPU y comunicación. El módulo está montado en el sistema y probado previamente, lo que garantiza su preparación para el despliegue en entornos industriales exigentes.

Características

• Configurado como sistema SIMATIC PCS7 AS416-3
• Fuente de alimentación de CA integrada de 120/230 V, 10 A
• Diseño de bastidor UR2
• Incluye una tarjeta de memoria RAM de 8 MB
• Equipado con un procesador de comunicaciones CP 443-1 EX11
• Montado en el sistema y probado previamente para garantizar la fiabilidad operativa

Aplicaciones

Este bastidor SIMATIC PCS7 AS416-3 se utiliza normalmente en sistemas de automatización de procesos donde son esenciales un control y una comunicación robustos. Entre las aplicaciones habituales se incluyen:

• Plantas químicas y petroquímicas
• Generación y distribución de energía
• Instalaciones de tratamiento de agua y aguas residuales
• Fabricación farmacéutica
• Procesamiento de alimentos y bebidas
• Control de procesos industriales generales

Especificaciones técnicas

Directrices de instalación

1. \Desenergización del sistema:\ Asegúrese de que toda la alimentación del armario de control y de los equipos asociados esté completamente desconectada antes de comenzar la instalación. Verifique la ausencia de tensión con un comprobador adecuado.
2. \Montaje:\ Fije firmemente el bastidor dentro del armario de control utilizando los elementos de montaje adecuados. Asegure un espacio suficiente para la ventilación y el tendido de cables.
3. \Conexión de alimentación:\ Conecte la fuente de alimentación de CA de 120/230 V, 10 A, a los terminales designados del bastidor. Respete la polaridad correcta y asegúrese de que todas las conexiones estén bien apretadas y seguras.
4. \Puesta a tierra:\ Establezca una conexión robusta de tierra de protección (PE) desde el bastidor hasta la barra colectora principal de tierra del armario. Esto es fundamental para la seguridad operativa y el cumplimiento de la compatibilidad electromagnética (CEM).
5. \Inserción de módulos:\ Inserte cuidadosamente los módulos adicionales en sus respectivas ranuras dentro del bastidor UR2, asegurándose de que estén correctamente asentados y enclavados.
6. \Enrutamiento de cables:\ Enrute ordenadamente todos los cables de alimentación, comunicación y E/S, evitando curvas pronunciadas y garantizando un alivio de tensión adecuado. Separe los cables de alimentación de los cables de señal para minimizar las interferencias.
7. \Verificación:\ Después de la instalación, vuelva a comprobar todas las conexiones, el montaje y la puesta a tierra antes de volver a energizar el sistema.
