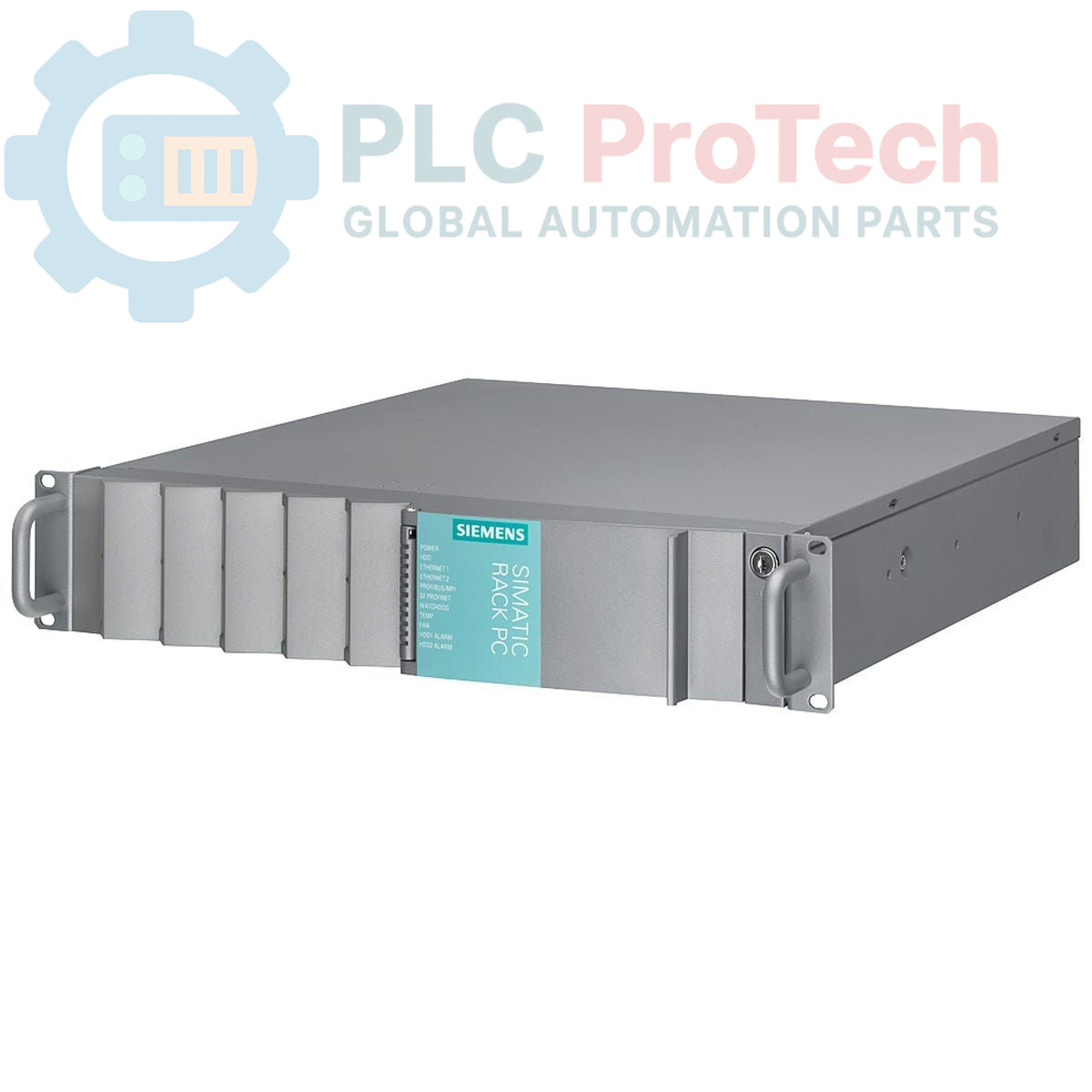

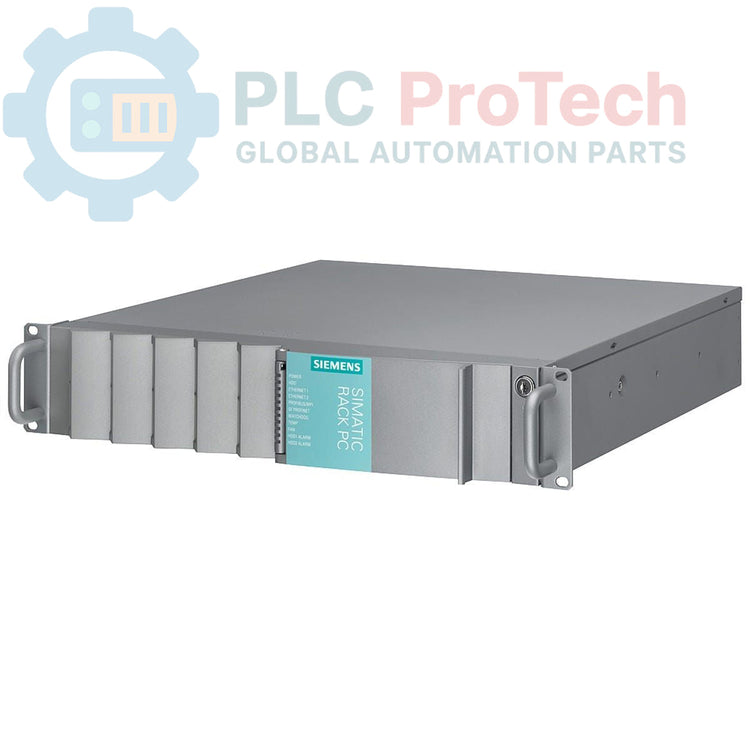

Estación de trabajo industrial Siemens 6ES7660-1CA18-0AA0 SIMATIC IPC647C

Descripción

El Siemens 6ES7660-1CA18-0AA0 es una estación de trabajo industrial SIMATIC IPC647C configurada como cliente del sistema operativo para sistemas de control distribuido SIMATIC PCS 7. Esta unidad está diseñada para entornos industriales exigentes y cuenta con una construcción mecánica robusta, con resistencia especificada a vibraciones (0,5 G) y golpes (5 G). Está equipada con un procesador Intel Core i7-610E, 4 GB de SDRAM DDR3 y un disco duro SATA de 500 GB. La estación de trabajo viene preinstalada con SIMATIC PCS 7 V7.1 SP4 y un sistema operativo Windows 7 Ultimate de 64 bits, incluidos derechos de degradación a Windows XP Professional, por lo que está lista para integrarse en arquitecturas de automatización específicas, heredadas o ya establecidas.

Características

• Procesador: Intel Core i7-610E (2,53 GHz, 2 núcleos / 4 hilos, caché de 4 MB)
• Memoria: 4 GB de SDRAM DDR3 configurada en una disposición de doble canal (2 x 2 GB)
• Almacenamiento: un disco duro SATA (HDD) de 500 GB, instalado internamente
• Software preinstalado: SIMATIC PCS 7 V7.1 SP4
• Sistema operativo: Windows 7 Ultimate (64 bits) con licencia de degradación a Windows XP Professional (32 bits)
• Fuente de alimentación: unidad de alimentación industrial integrada de 110/230 V
• Tolerancia ambiental: diseñado para soportar vibraciones de 0,5 G y golpes de 5 G
• Accesorio incluido: cable de alimentación estándar europeo

Aplicaciones

• Visualización y control de procesos (HMI/SCADA)
• Estaciones de operador en entornos SIMATIC PCS 7
• Adquisición y registro de datos industriales
• Sistemas de gestión de información de planta
• Clientes de sistemas de ejecución de fabricación (MES)

Especificaciones técnicas

Directrices de instalación

1. 1 Asegúrese de que el armario industrial o rack de 19 pulgadas de destino esté desenergizado y bloqueado conforme a los procedimientos de seguridad del sitio.
2. 2 Verifique que haya suficiente espacio libre alrededor del chasis del IPC para garantizar un flujo de aire adecuado en la parte frontal y posterior. Compruebe que los rieles de montaje del rack estén firmes y sean adecuados para el peso de la unidad.
3. 3 Deslice el IPC dentro del rack y fíjelo firmemente utilizando todos los puntos de montaje suministrados. No deje tornillos flojos, ya que esto puede comprometer la resistencia a las vibraciones.
4. 4 Conecte un conductor de tierra de protección (PE) de baja impedancia al punto de conexión a tierra designado del chasis del IPC. Esto es fundamental para la seguridad eléctrica y la inmunidad al ruido.
5. 5 Conecte todos los periféricos necesarios, como monitores, teclados y ratones, a los puertos de E/S correspondientes.
6. 6 Conecte los cables de comunicación de red. Asegúrese de que exista un alivio de tensión adecuado para evitar desconexiones debido a las vibraciones.
7. 7 Conecte el cable de alimentación suministrado al IPC y a una fuente de alimentación estable con la tensión nominal adecuada.
8. 8 Retire el dispositivo de bloqueo y etiquetado, y vuelva a energizar el armario. Encienda el IPC y verifique que el sistema operativo se inicie correctamente.
