Siemens 6ES7660-1CA28-8AB0 SIMATIC PCS 7 estación de trabajo industrial IPC647C

Descripción

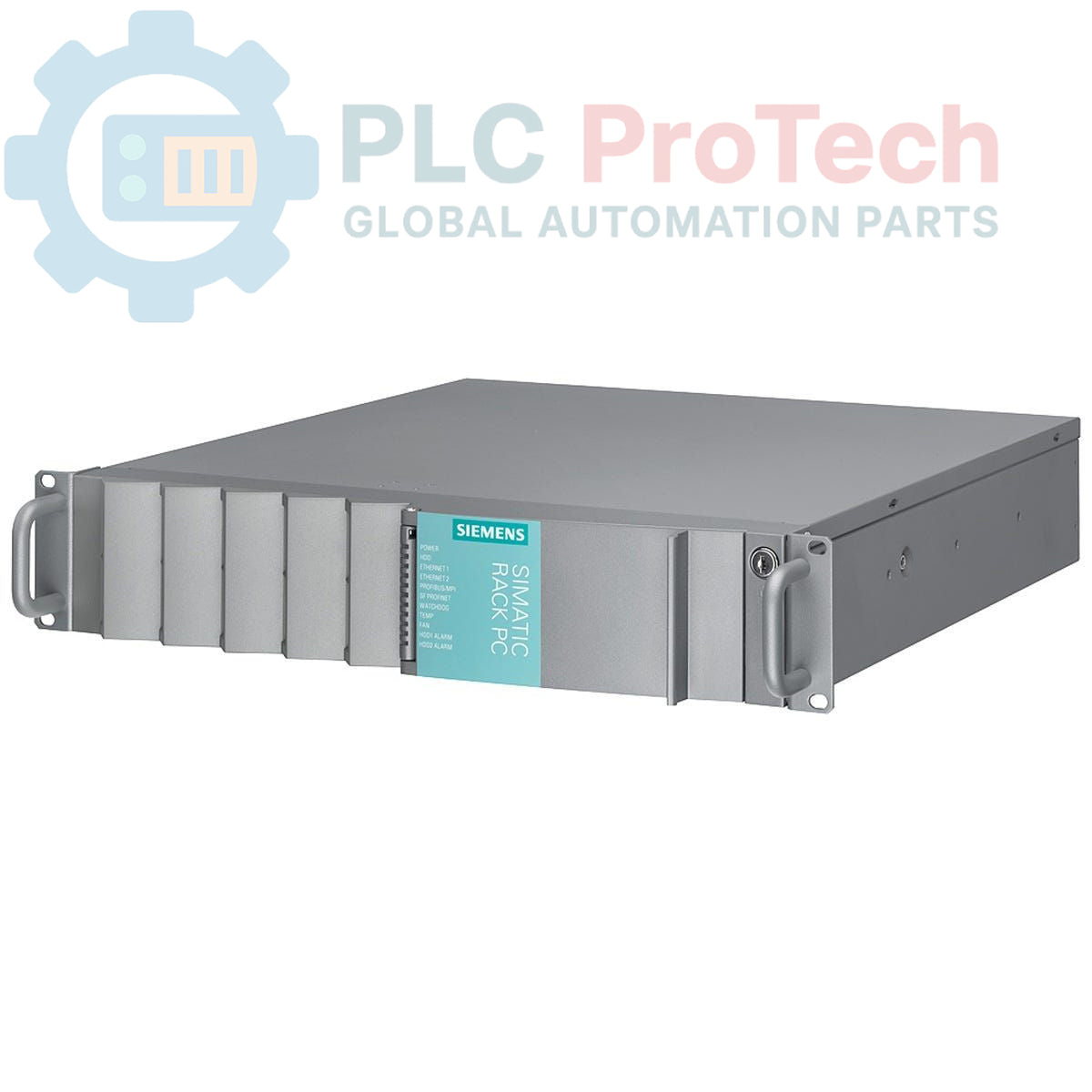

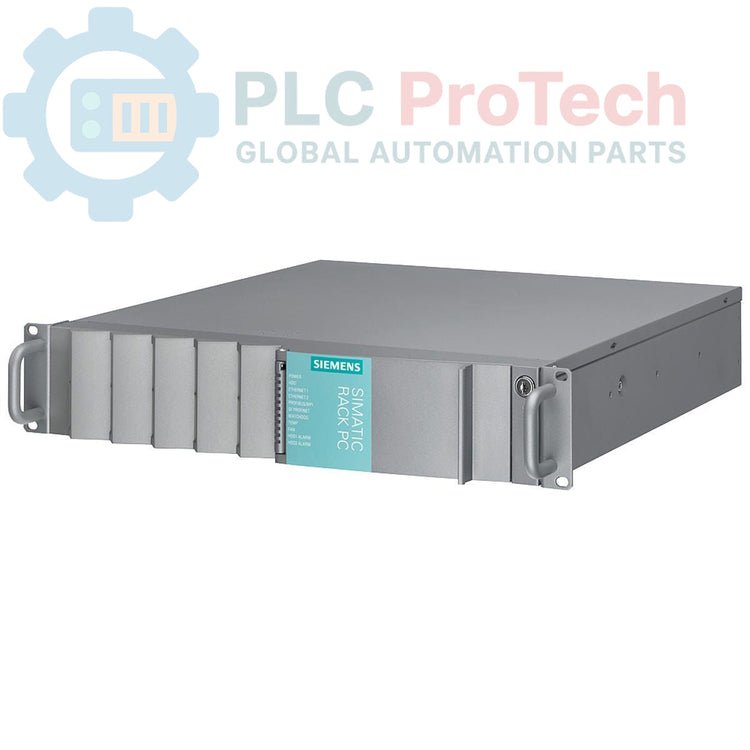

El Siemens 6ES7660-1CA28-8AB0 es una estación de trabajo industrial SIMATIC PCS 7 IPC647C diseñada para ofrecer un rendimiento robusto en entornos de automatización industrial. Esta estación de trabajo incorpora un procesador INTEL Core I7-610E (2C/4T, 2,53 GHz, caché de 4 MB, TB, VT-X, VT-D, EM64-T) y funciona como cliente OS dentro de un sistema SIMATIC PCS 7. Está equipada con 6 GB de SDRAM DDR3 (configurados como 1 módulo DIMM de 2 GB y 1 de 4 GB en doble canal) y un disco duro SATA de 500 GB para almacenamiento interno. La unidad está diseñada para ofrecer resistencia y puede soportar vibraciones de 0,5 G y golpes de 5 G. Incluye una tarjeta multimonitor (doble) adecuada para aplicaciones PCS 7 y funciona con una fuente de alimentación industrial de 110/230 V, suministrada con un cable de alimentación europeo. La estación de trabajo incluye una licencia de Windows 7 Ultimate (64 bits), con derechos de degradación a Windows XP Professional (32 bits), compatible con varios idiomas de interfaz de usuario (inglés, alemán, francés, italiano, español y chino).

Características

• Procesador INTEL Core I7-610E integrado (2C/4T, 2,53 GHz)
• 6 GB de SDRAM DDR3 (configuración de doble canal)
• Disco duro interno SATA de 500 GB
• Licencia de Windows 7 Ultimate (64 bits) preinstalada con opción de degradación a Windows XP Professional (32 bits)
• Tarjeta multimonitor (doble) para salida de vídeo
• Diseño industrial robusto con resistencia a vibraciones de 0,5 G y golpes de 5 G
• Fuente de alimentación industrial de 110/230 V
• Diseñada para aplicaciones de cliente OS de SIMATIC PCS 7

Aplicaciones

La estación de trabajo industrial Siemens 6ES7660-1CA28-8AB0 suele utilizarse en:

• Sistemas de control de procesos SIMATIC PCS 7 como estación de operador o estación de ingeniería.
• Aplicaciones HMI industriales y SCADA que requieren una potencia de cálculo fiable.
• Adquisición y procesamiento de datos en industrias manufactureras y de procesos.
• Entornos de sala de control para la supervisión y visualización de sistemas.

Especificaciones técnicas

Directrices de instalación

1. Desenergizar el sistema: Asegúrese de que toda la instalación y los equipos asociados estén completamente desenergizados y bloqueados antes de comenzar la instalación.
2. Montaje: Instale el IPC647C en un armario rack industrial estándar. Fije la unidad con los elementos de montaje adecuados para evitar movimientos y garantizar una disipación térmica correcta.
3. Conexión de alimentación: Conecte el cable de alimentación europeo suministrado a la entrada de la unidad de alimentación industrial de 110/230 V de la estación de trabajo y a una toma de corriente industrial adecuada. Verifique que el voltaje y la conexión a tierra sean correctos.
4. Conexiones de pantalla: Conecte los monitores a las salidas de la tarjeta para varios monitores según lo requiera la aplicación PCS 7.
5. Conexiones de periféricos: Conecte los periféricos USB necesarios (teclado, ratón, etc.) a los puertos disponibles.
6. Conexiones de red: Conecte la estación de trabajo a la red industrial mediante sus puertos Ethernet integrados para comunicarse con el sistema SIMATIC PCS 7.
7. Gestión de cables: Coloque todos los cables de forma segura para evitar tensiones, interferencias y desconexiones accidentales. Asegúrese de que los cables de señal tengan el blindaje adecuado si el entorno lo requiere.
8. Inicio del sistema: Después de verificar todas las conexiones, vuelva a energizar el sistema. Siga la documentación de SIMATIC PCS 7 para la configuración inicial y la configuración del cliente OS.
