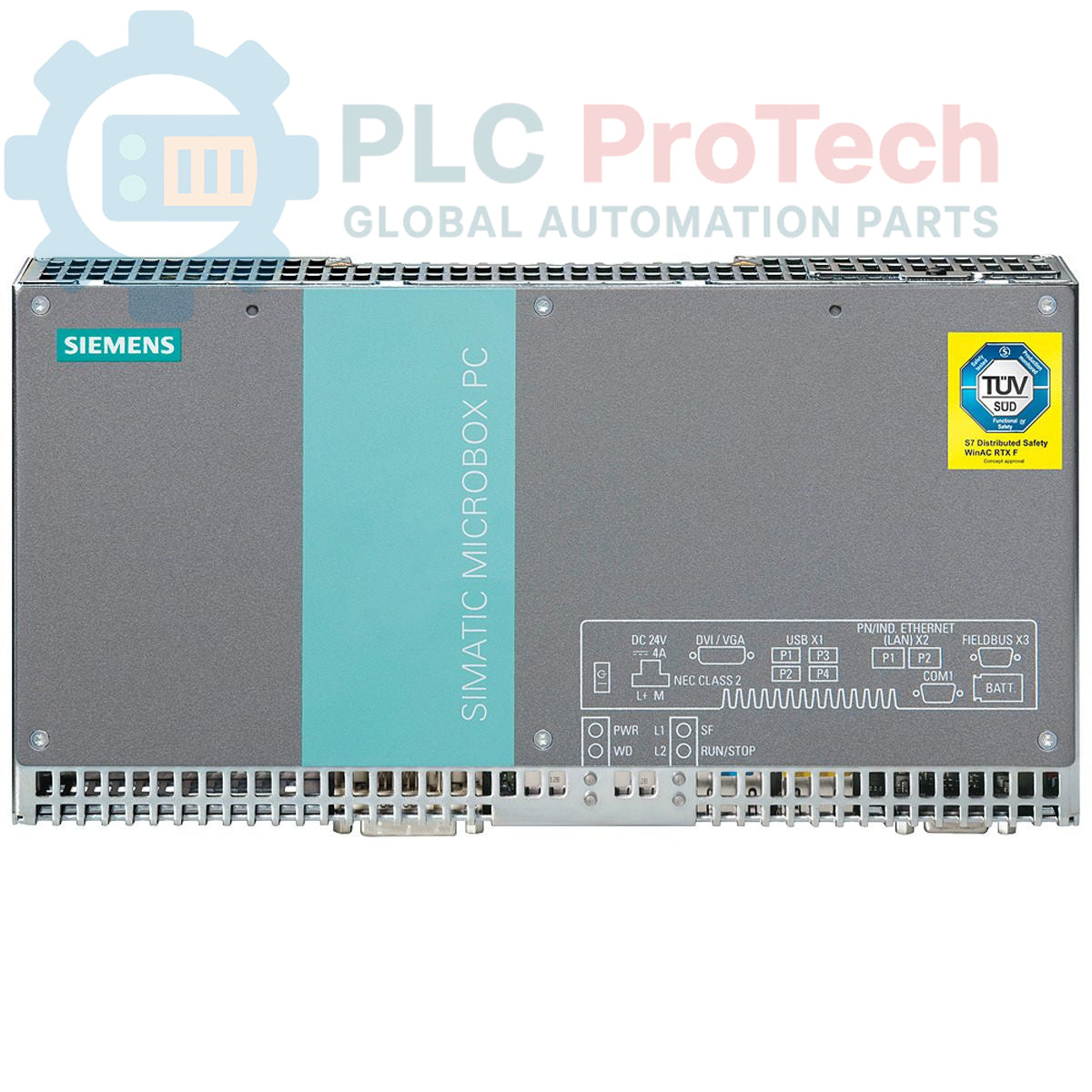

Siemens 6ES7675-1DK20-0DM0 SIMATIC IPC427C Microbox PC Bundle

Descripción

El Siemens 6ES7675-1DK20-0DM0 es un paquete Microbox PC SIMATIC IPC427C compacto y sin ventilador, diseñado para tareas exigentes de control y visualización a nivel de máquina. Esta unidad está equipada con un procesador Intel Core 2 Duo de 1.2 GHz, 1 GB de RAM DDR3 y una tarjeta CompactFlash de 4 GB para almacenamiento. Viene precargada con un paquete de software completo que incluye Windows Embedded Standard 2009, el PLC de software WinAC RTX 2010 y WinCC flexible 2008 RT para aplicaciones HMI, lo que la convierte en una solución lista para implementar en proyectos de automatización integrados.

Características

• Procesador: Intel Core 2 Duo a 1.2 GHz con un bus frontal (FSB) de 800 MHz.
• Memoria: módulo SODIMM DDR3 1066 de 1 GB.
• Almacenamiento: tarjeta CompactFlash reemplazable de 4 GB.
• Software preinstalado: incluye WinAC RTX 2010 y WinCC flexible 2008 RT (2048 PowerTags).
• Sistema operativo: Windows Embedded Standard 2009.
• Interfaces integradas: cuenta con dos puertos Ethernet industrial de 1 Gbit y un puerto PROFIBUS DP.

Aplicaciones

• Control y regulación de máquinas basados en PC.
• Visualización de procesos y datos (SCADA/HMI).
• Adquisición, registro y funciones de pasarela de datos.
• Aplicaciones de control de movimiento y robótica.

Especificaciones técnicas

Directrices de instalación

1. 1 Antes de la instalación, desenergice todo el armario de control e implemente procedimientos de bloqueo y etiquetado (LOTO) para evitar una puesta en marcha accidental.
2. 2 Monte firmemente el IPC427C en un carril DIN estándar o en una superficie de panel plana dentro de la envolvente, asegurándose de seguir la orientación de montaje especificada para facilitar una refrigeración pasiva adecuada.
3. 3 Conecte el terminal de tierra funcional (FE) del chasis del IPC directamente a la barra colectora principal de puesta a tierra del armario de control mediante un conductor de baja impedancia.
4. 4 Conecte los cables PROFIBUS DP y Ethernet industrial. Asegúrese de seguir prácticas adecuadas de apantallamiento y puesta a tierra para todos los cables de comunicación, a fin de minimizar las interferencias de ruido.
5. 5 Conecte la fuente de alimentación de 24 V CC a los terminales designados. Verifique la polaridad correcta antes de aplicar tensión.
6. 6 Una vez aseguradas todas las conexiones, retire los dispositivos de bloqueo y etiquetado (LOTO) y vuelva a energizar el armario. Supervise el IPC para comprobar que la secuencia de arranque se complete correctamente y observe la actividad de los indicadores de estado.
