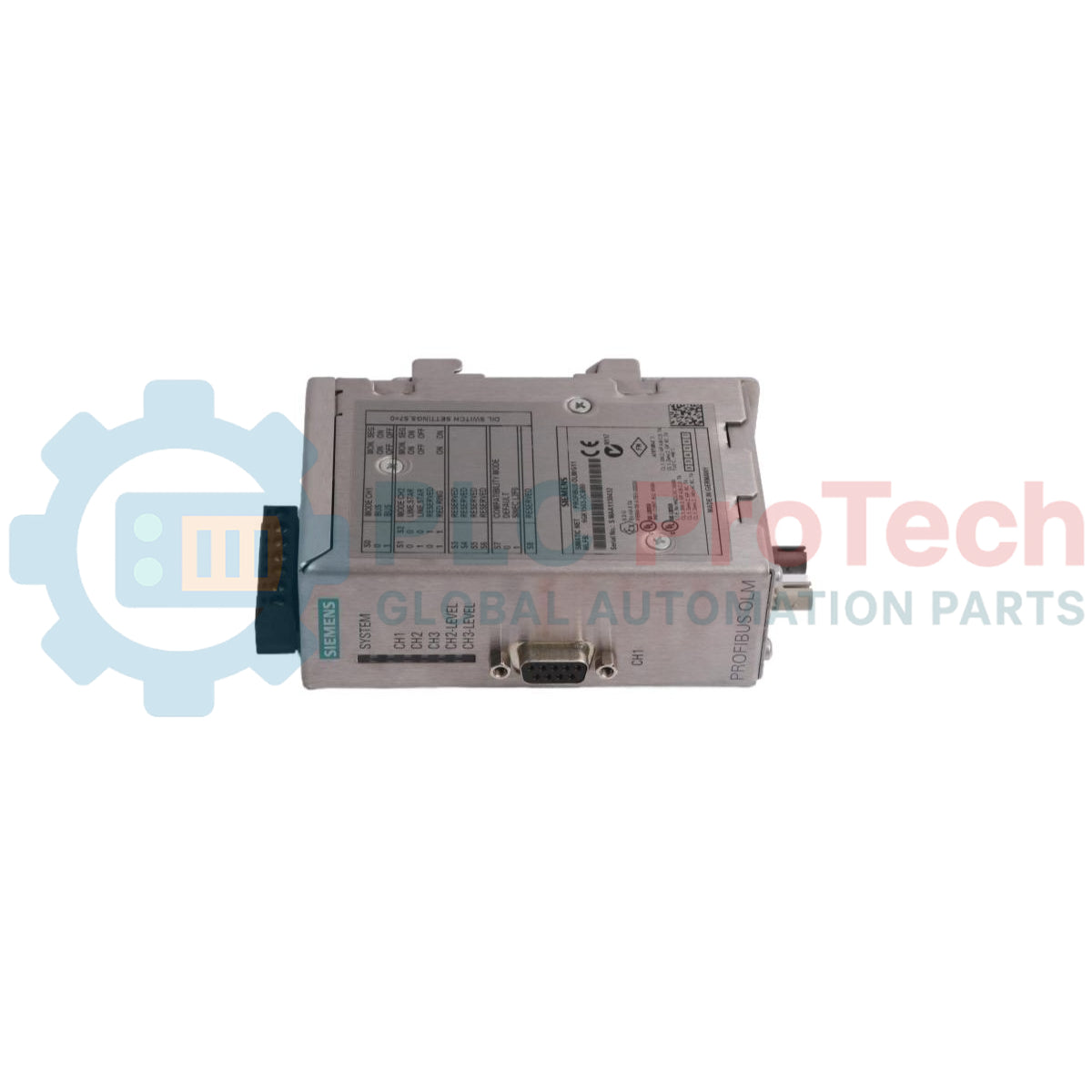

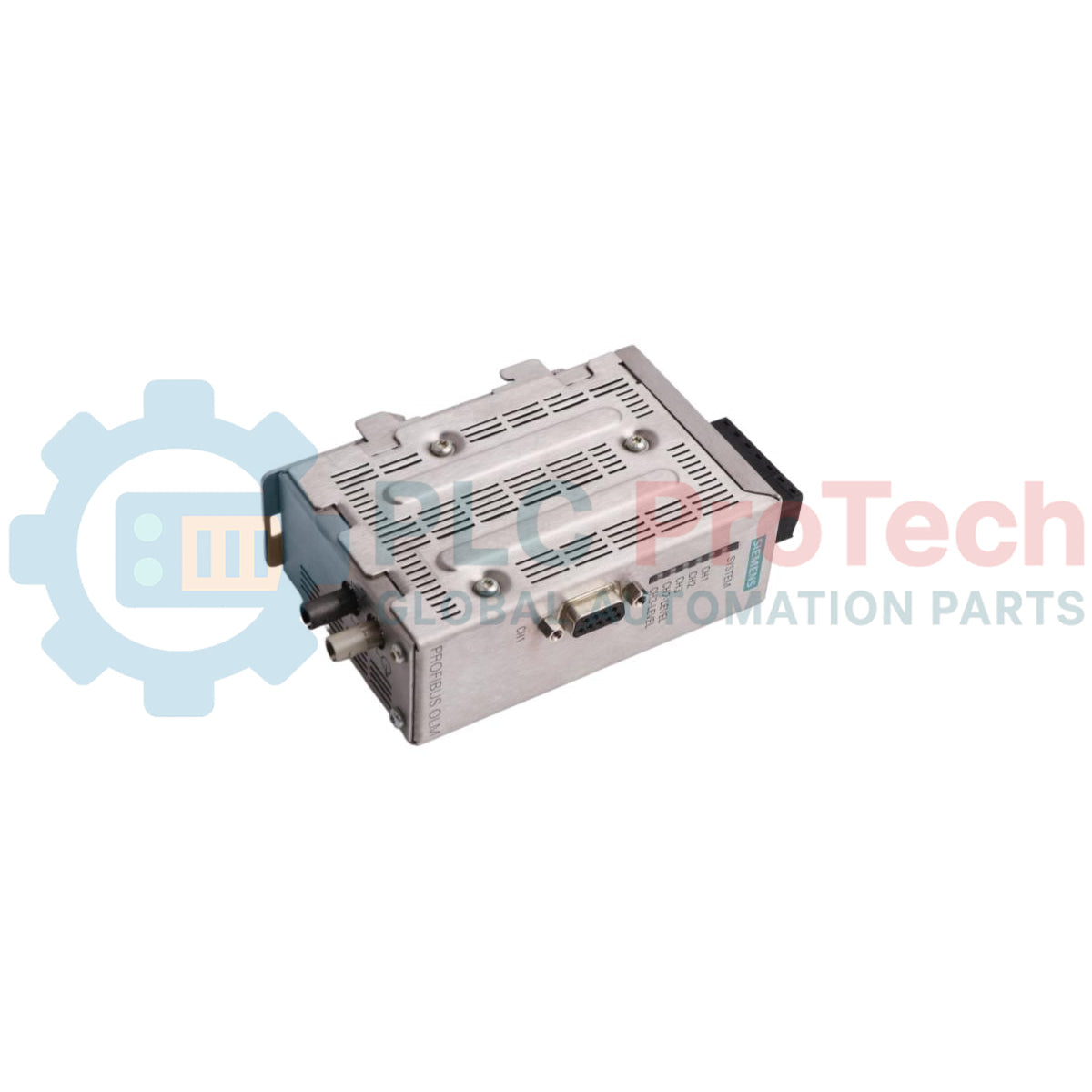

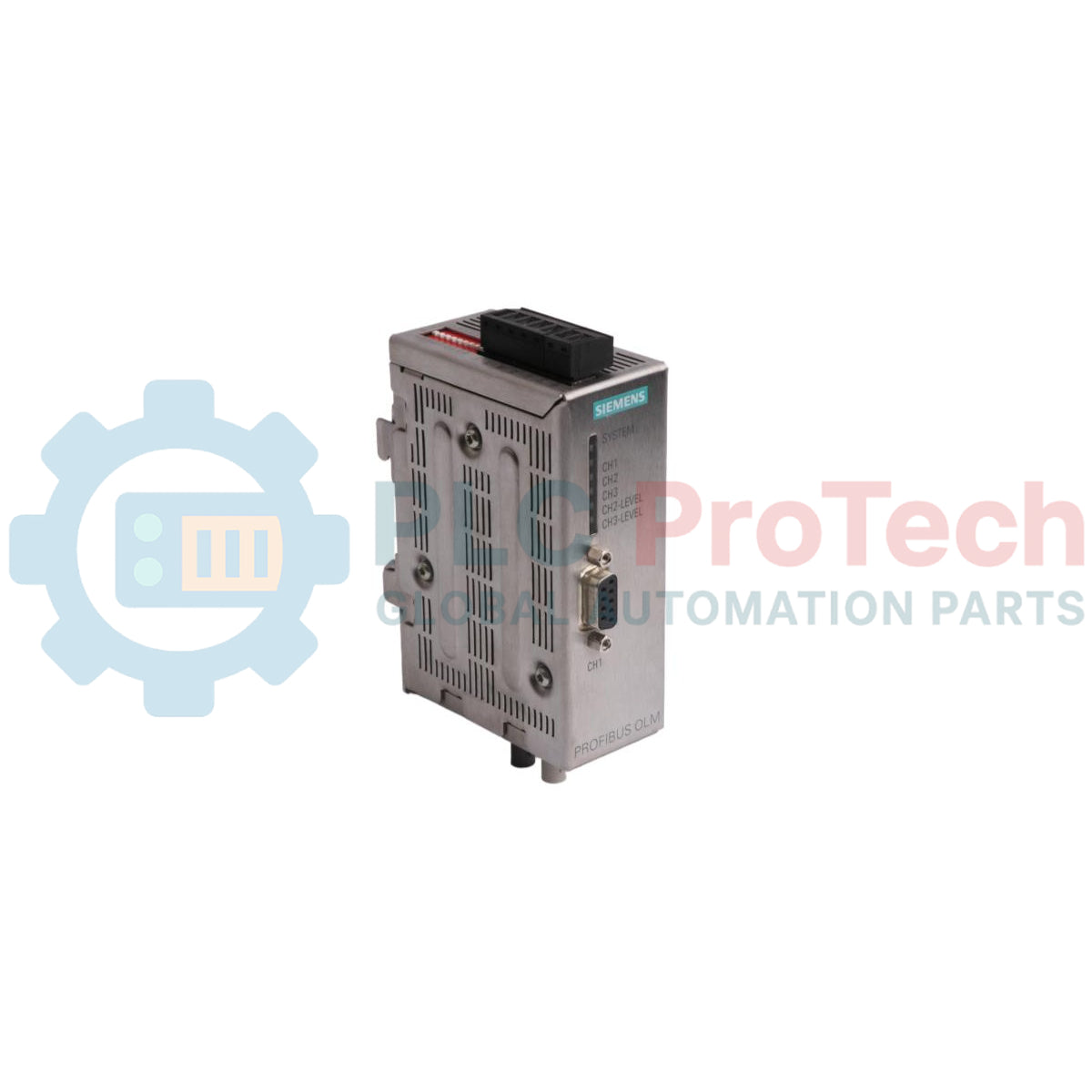

Siemens 6GK1503-2CB00 PROFIBUS OLM/G11 V4.0 Módulo de enlace óptico

Descripción

El Siemens 6GK1503-2CB00 es un módulo de enlace óptico PROFIBUS OLM/G11 V4.0 diseñado para proporcionar una comunicación fiable en redes de automatización industrial. Este módulo integra una interfaz eléctrica RS485 con una interfaz para un cable de fibra óptica de vidrio, que incluye dos tomas BFOC para una transmisión de datos flexible y eficiente a largas distancias. Garantiza una conectividad estable y una transmisión precisa de señales, por lo que resulta adecuado para entornos industriales exigentes.

El 6GK1503-2CB00 admite una amplia variedad de velocidades de transmisión PROFIBUS, de 9,6 kbit/s a 12 Mbit/s, e incluye compatibilidad con 45,45 kbit/s para aplicaciones PROFIBUS PA. Esta versatilidad permite una integración fluida en redes PROFIBUS existentes, manteniendo al mismo tiempo una alta integridad de los datos. Para mejorar la fiabilidad operativa, el módulo incorpora un contacto de señalización y un puerto de prueba específico para facilitar las tareas de supervisión y mantenimiento.

Con una tensión de alimentación nominal de 24 V CC y un rango operativo de 18,8 a 28,8 V CC, el Siemens 6GK1503-2CB00 está diseñado para funcionar de forma fiable en condiciones de alimentación variables. También cuenta con un fusible integrado en la entrada de la fuente de alimentación, que proporciona protección contra posibles fallos eléctricos y contribuye a aumentar la seguridad y la vida útil del sistema. Gracias a su rendimiento sólido y diseño compacto, el módulo facilita una comunicación óptica fiable en entornos industriales exigentes.

Características

• Módulo de enlace óptico PROFIBUS OLM/G11 V4.0.
• Combina una interfaz eléctrica RS485 con una interfaz de fibra óptica de vidrio.
• Equipado con dos tomas BFOC para la conexión de cables de fibra óptica.
• Admite velocidades de transmisión PROFIBUS de 9,6 kbit/s a 12 Mbit/s.
• Incluye compatibilidad con 45,45 kbit/s para aplicaciones PROFIBUS PA.
• Cuenta con un contacto de señalización y un puerto de prueba específico para diagnósticos.
• Tensión de alimentación nominal de 24 V CC, con un rango operativo de 18,8 a 28,8 V CC.
• Fusible integrado en la entrada de la fuente de alimentación para protección eléctrica.

Aplicaciones

• Redes de automatización industrial que requieren comunicación PROFIBUS.
• Sistemas que necesitan conversión entre segmentos PROFIBUS eléctricos RS485 y de fibra óptica.
• Aplicaciones que requieren distancias ampliadas de red PROFIBUS.
• Integración en infraestructuras PROFIBUS DP y PROFIBUS PA existentes.
• Implementación en entornos industriales exigentes donde la transmisión de datos robusta es fundamental.

Especificaciones técnicas

Directrices de instalación

1. Fuente de alimentación: Conecte el módulo a una fuente de alimentación estable de 24 V CC. Asegúrese de que la tensión de alimentación se mantenga dentro del rango operativo de 18.8 V CC a 28.8 V CC.
2. Conexión eléctrica: Conecte la interfaz eléctrica RS485 al segmento PROFIBUS DP utilizando un cableado apantallado adecuado y prácticas correctas de terminación.
3. Conexión de fibra óptica: Conecte el cable de fibra óptica de vidrio a los dos conectores BFOC. Asegúrese de que la polaridad de la fibra sea correcta y de que las conexiones estén bien fijadas para mantener la integridad de la señal.
4. Puesta a tierra: Asegúrese de que el módulo y el cableado asociado estén correctamente conectados a tierra para minimizar las interferencias electromagnéticas y garantizar un funcionamiento seguro.
5. Integración del sistema: Integre el módulo en la configuración de la red PROFIBUS de acuerdo con el diseño del sistema y el esquema de direccionamiento.
6. Supervisión: Utilice el contacto de señalización y el puerto de prueba para las comprobaciones iniciales de puesta en servicio y la supervisión operativa continua.
7. Seguridad: Desconecte siempre la alimentación del sistema antes de realizar o interrumpir conexiones eléctricas para evitar descargas eléctricas o daños en los componentes.
