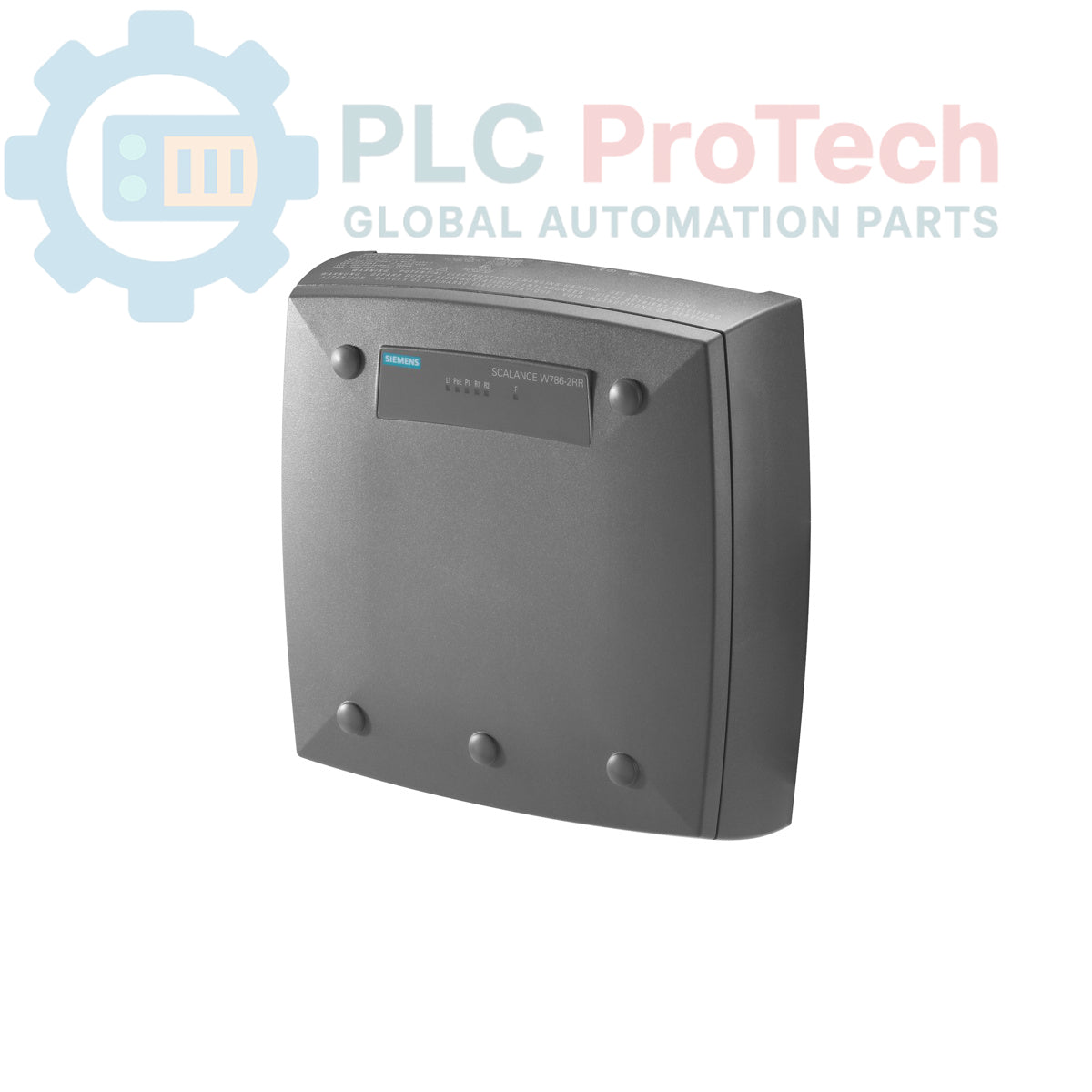

Siemens 6GK5786-2FE00-0AB0 SCALANCE W786-2 SFP IWLAN Punto de acceso

Descripción

El Siemens 6GK5786-2FE00-0AB0 es un punto de acceso IWLAN de la serie SCALANCE W786-2 SFP, diseñado para comunicaciones inalámbricas industriales robustas. Este dispositivo cuenta con dos radios independientes y seis puertos de antena R-SMA, y admite iFeatures mediante un conector de llave. Funciona con los estándares IEEE 802.11a/b/g/h/n en las bandas de frecuencia de 2,4 GHz y 5 GHz, y ofrece una velocidad de datos bruta de 450 Mbit/s por radio.

La conectividad se proporciona mediante dos conmutadores SFP de 1 Gbit/s. La unidad admite una entrada de alimentación redundante de 24 V CC mediante un bloque de terminales y también puede alimentarse con 110-230 V CA mediante un adaptador PS791-2AC opcional. Con un grado de protección IP65, es adecuada para entornos exigentes y ofrece un rango de temperatura de funcionamiento de -40 °C a +60 °C (según el módulo SFP utilizado). Incorpora protocolos de seguridad WPA2/802.11i/e y está identificada con el ID de CERT EAPN-W2-SFP-E3, incluido un módulo MPCIE-R1-ABGN-U3. Los manuales para el funcionamiento en EE. UU. se proporcionan en un CD-ROM.

Características

• Punto de acceso IWLAN (serie SCALANCE W786-2 SFP)
• Diseño de doble radio para un rendimiento mejorado
• 6 puertos de antena R-SMA
• Compatibilidad con iFeatures mediante conector de llave
• Estándares inalámbricos: IEEE 802.11a/b/g/h/n
• Bandas de frecuencia: 2,4 GHz y 5 GHz
• Velocidad de datos bruta: 450 Mbit/s por radio
• Conmutadores integrados de 2 SFP de 1 Gbit/s
• Entrada de alimentación redundante de 24 V CC mediante bloque de terminales
• Alimentación opcional de 110-230 V CA mediante PS791-2AC
• Grado de protección: IP65
• Rango de temperatura de funcionamiento: -40 °C a +60 °C (según el SFP)
• Protocolos de seguridad: WPA2/802.11i/e
• Incluye el módulo MPCIE-R1-ABGN-U3

Aplicaciones

• Redes de área local inalámbricas industriales (IWLAN)
• Transmisión de datos de alta velocidad en entornos industriales exigentes
• Comunicación inalámbrica segura para sistemas de automatización y control
• Instalación en exteriores o en condiciones polvorientas o húmedas que requieran protección IP65
• Aplicaciones que requieren una fuente de alimentación redundante para aumentar la fiabilidad

Especificaciones técnicas

Conexiones / Interfaces

• 6 puertos de antena R-SMA
• 2 puertos SFP de 1 Gbit/s
• Bloque de terminales para la entrada de alimentación de 24 V CC
• Ranura de conexión para el adaptador opcional de alimentación de CA PS791-2AC

Directrices de instalación

1. Desconexión del sistema: Asegúrese de que toda la alimentación del área de instalación esté desconectada y bloqueada antes de comenzar cualquier trabajo.
2. Montaje: Monte firmemente el punto de acceso IWLAN en la ubicación deseada y asegúrese de mantener el grado de protección IP65. Tenga en cuenta factores ambientales como la temperatura y los posibles impactos físicos.
3. Conexión de antenas: Conecte hasta seis antenas R-SMA a los puertos designados. Asegúrese de que las conexiones estén bien apretadas para mantener la integridad de la señal y el grado de protección IP65.
4. Instalación del módulo SFP: Inserte módulos SFP de 1 Gbit/s adecuados en las dos ranuras SFP. Conecte cables de fibra óptica según sea necesario para la integración en la red.
5. Cableado de alimentación de CC: Conecte las fuentes de alimentación redundantes de 24 V CC al bloque de terminales, respetando la polaridad correcta. Asegúrese de utilizar calibres de cable adecuados y de que las conexiones estén bien fijadas.
6. Opción de alimentación de CA: Si utiliza alimentación de CA, conecte el adaptador PS791-2AC a la ranura de conexión específica y, a continuación, a la red eléctrica de CA (110-230 V CA).
7. Puesta a tierra: Asegúrese de que el dispositivo esté correctamente conectado a tierra de acuerdo con los códigos eléctricos locales y las normas industriales para protegerlo contra sobretensiones y garantizar un funcionamiento estable.
8. Configuración: Después del encendido, configure el punto de acceso según los requisitos de la red, incluidos los ajustes inalámbricos, los protocolos de seguridad (WPA2/802.11i/e) y las iFeatures.
9. Homologaciones nacionales: Verifique que la instalación y el funcionamiento cumplan con todas las homologaciones y normativas nacionales y regionales pertinentes sobre comunicaciones inalámbricas, especialmente para el funcionamiento en países específicos como EE. UU.

Conformidad y certificaciones

• ID DE CERTIFICACIÓN: EAPN-W2-SFP-E3
• Diseñado para funcionar en EE. UU. (cumpla con las homologaciones nacionales)
