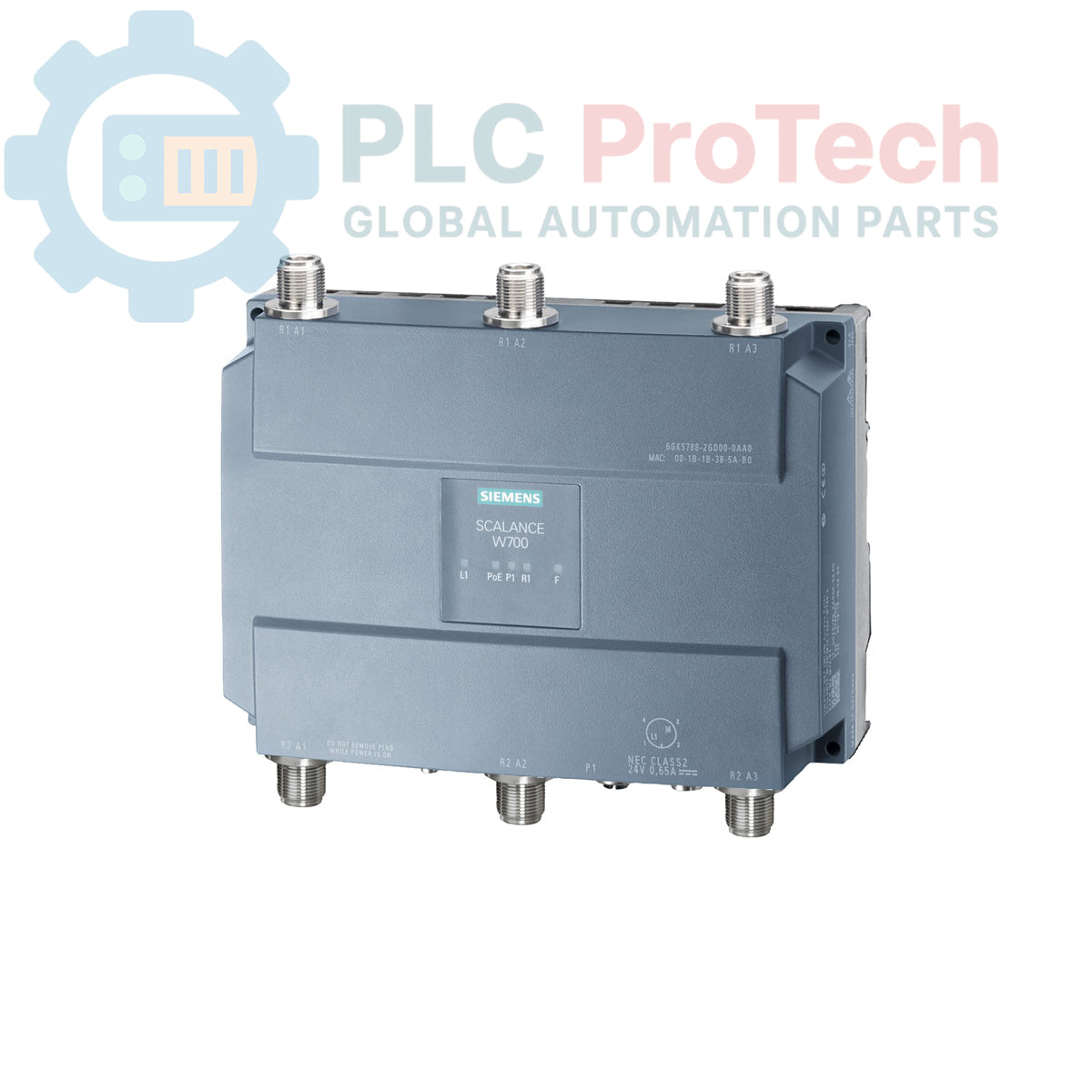

Punto de acceso IWLAN SCALANCE W788-2 M12 Siemens 6GK5788-2GD00-0AB0

Descripción

El Siemens 6GK5788-2GD00-0AB0 es un punto de acceso LAN inalámbrico industrial (IWLAN) de la serie SCALANCE W788-2 M12, diseñado para ofrecer una comunicación fiable en entornos exigentes. Esta unidad está equipada con dos radios y seis puertos de antena N-CON, y admite los estándares IEEE 802.11a/b/g/h/n en las bandas de frecuencia de 2,4 GHz y 5 GHz. Cada radio puede alcanzar una tasa de datos bruta de hasta 450 Mbit/s. La conectividad se proporciona mediante un único puerto Ethernet M12 compatible con velocidades de hasta 1 Gbit/s. La alimentación puede suministrarse mediante Power over Ethernet (PoE) o una entrada redundante de 24 V CC, lo que ofrece flexibilidad de instalación. La robusta carcasa con grado de protección IP65 garantiza la protección contra la entrada de polvo y agua.

Características

• Diseño de doble radio para una configuración de red flexible
• Admite los estándares inalámbricos IEEE 802.11a/b/g/h/n
• Funciona en las bandas de frecuencia de 2,4 GHz y 5 GHz
• Tasa de datos bruta de hasta 450 Mbit/s por radio
• Carcasa con grado de protección IP65 y conectores M12 para entornos exigentes
• Opciones de alimentación flexibles con PoE y entrada redundante de 24 V CC
• Admite iFeatures avanzadas mediante un KEY-PLUG opcional
• Implementa los protocolos de seguridad y QoS WPA2, IEEE 802.11i e IEEE 802.11e

Aplicaciones

• Sistemas ferroviarios y de transporte público
• Vehículos de guiado automático (AGV) en logística y fabricación
• Redes inalámbricas exteriores para plantas industriales
• Comunicación entre máquinas (M2M)
• Equipos móviles y sistemas de control de grúas

Especificaciones técnicas

Directrices de instalación

1. 1 Asegúrese de que todas las fuentes de alimentación del área de instalación estén desenergizadas y aseguradas mediante procedimientos LOTO adecuados.
2. 2 Monte la unidad SCALANCE W788-2 M12 firmemente sobre una superficie estable y sin vibraciones. Asegúrese de que haya espacio suficiente para instalar las antenas y tender los cables.
3. 3 Conecte las antenas N-CON a los seis puertos designados. Apriete los conectores al par especificado por el fabricante para garantizar el mantenimiento del sellado IP65.
4. 4 Conecte el cable Ethernet M12 para la comunicación de datos. Si utiliza PoE, asegúrese de que el cable y el puerto ascendente sean compatibles con el estándar de alimentación requerido.
5. 5 Si utiliza una fuente de alimentación local, conecte la fuente redundante de 24 V CC mediante el conector de alimentación M12 con codificación A y verifique la polaridad correcta.
6. 6 Instale los tapones de sellado M12 suministrados en todos los puertos no utilizados para mantener el grado de protección IP65.
7. 7 Después de verificar todas las conexiones, retire los dispositivos LOTO y suministre energía a la unidad para su configuración y puesta en servicio.
