Descripción

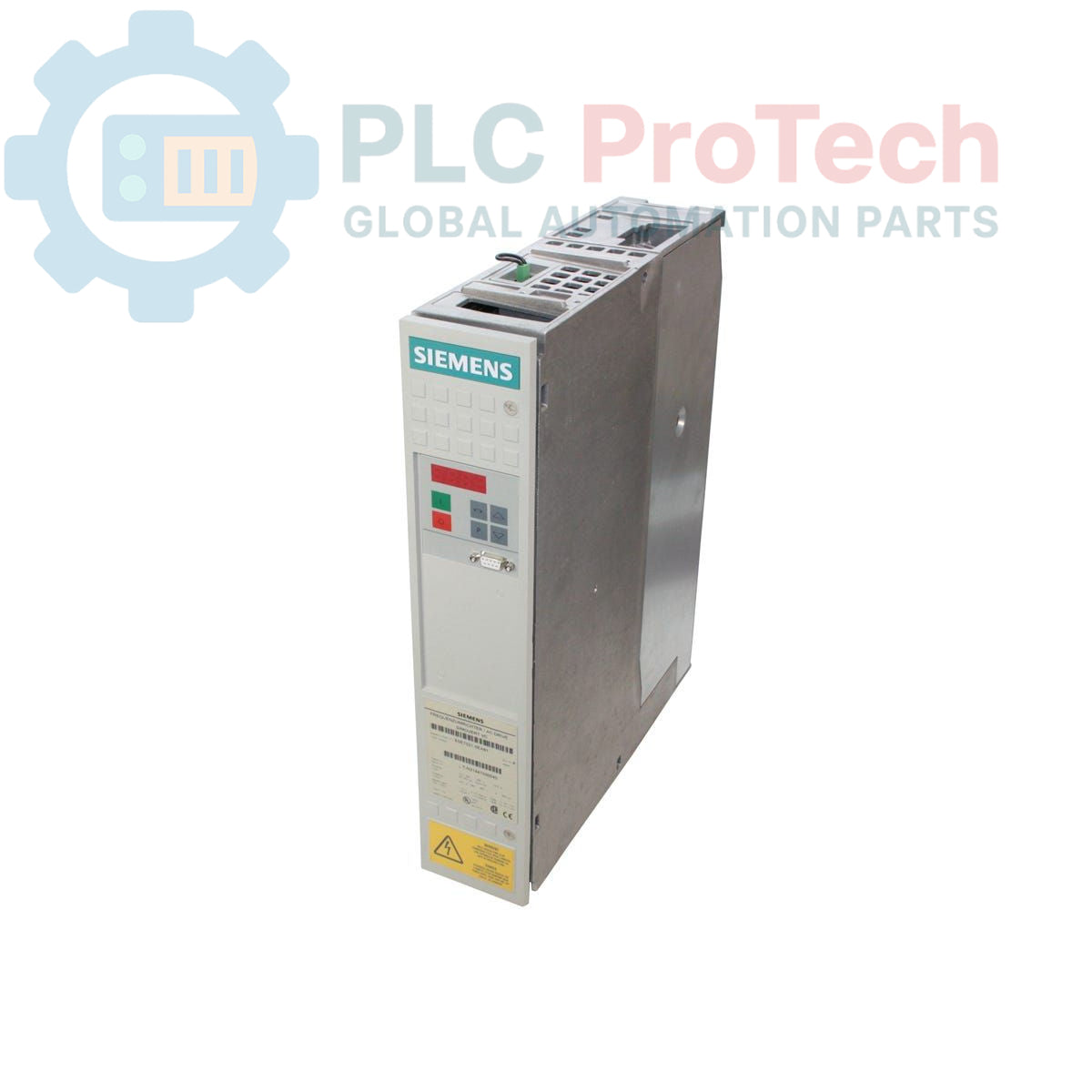

El 6SE7016-1EA11-Z es una unidad compacta SIMOVERT MASTERDRIVES FC (convertidor de frecuencia) diseñada para un control eficiente de motores en sistemas de automatización industrial. Esta unidad de accionamiento básica está optimizada para tensiones de alimentación trifásicas de 380-460 V CA a 50/60 Hz y ofrece una potencia de salida de 2,2 kW con una corriente nominal de 6,1 A. Alojada en una carcasa con grado de protección IP20, la unidad está diseñada para su instalación dentro de armarios eléctricos de control protegidos. El 6SE7016-1EA11-Z sirve como base modular, permitiendo integrar opciones especializadas para satisfacer los requisitos específicos de su aplicación de accionamiento.

Características

• Tipo de accionamiento: Convertidor de frecuencia (FC)
• Potencia nominal: 2,2 kW
• Corriente nominal: salida nominal de 6,1 A
• Tensión de entrada: trifásica, 380-460 V CA, 50/60 Hz
• Diseño: unidad compacta con protección IP20
• Arquitectura modular: configuración de accionamiento básica con funcionalidad ampliable en campo

Aplicaciones

• Sistemas de manipulación de materiales y transportadores
• Control de bombas y ventiladores industriales
• Procesos de fabricación automatizados
• Control general del movimiento en líneas de producción industriales

Especificaciones técnicas

Directrices de instalación

• Montaje: Instale el dispositivo en posición vertical dentro de un armario que cumpla con IP20. Mantenga las distancias necesarias por encima y por debajo del dispositivo para garantizar un flujo de aire y una refrigeración térmica adecuados.
• Entorno: El entorno de funcionamiento debe mantenerse libre de polvo conductor, humedad y sustancias corrosivas para garantizar la fiabilidad a largo plazo de los componentes electrónicos internos.
• Cableado: Conecte la entrada de CA trifásica a los terminales de alimentación principales. Utilice cables de motor apantallados para ayudar a reducir las posibles interferencias electromagnéticas (EMI) durante el funcionamiento.
• Puesta a tierra: Mantenga una conexión segura a la puesta a tierra del chasis del armario para garantizar la seguridad y mejorar la inmunidad del accionamiento frente al ruido eléctrico.
• Refrigeración: Asegúrese de que los ventiladores internos del armario funcionen correctamente y de que las rejillas de ventilación del accionamiento permanezcan despejadas.
