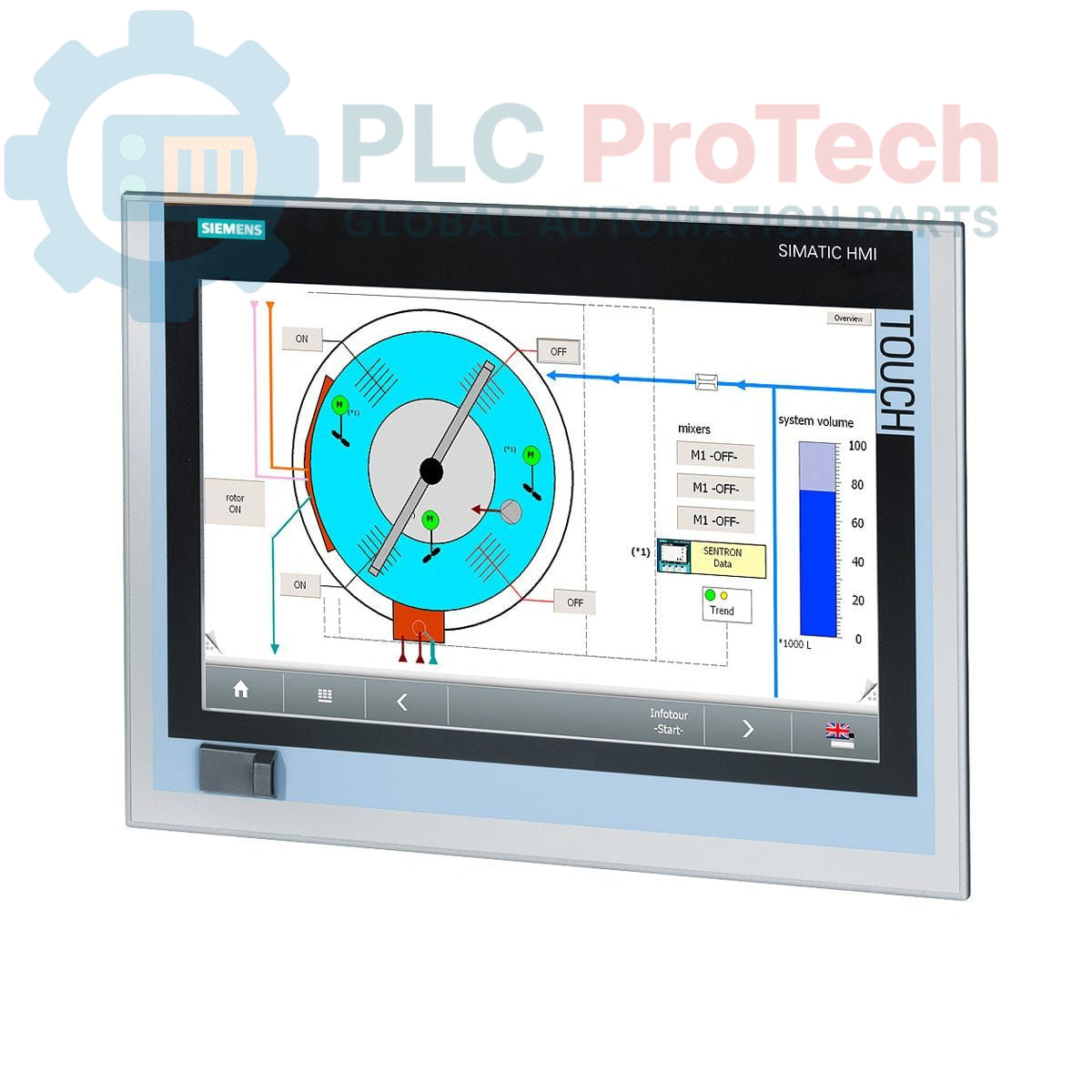

Siemens SIMATIC IPC277D 6AV7881-4AF00-8DP0 PC tipo panel Nanopanel

Descripción

Este es un Siemens SIMATIC IPC277D 6AV7881-4AF00-8DP0, un PC Nanopanel diseñado para aplicaciones exigentes de HMI y control. Cuenta con una pantalla TFT táctil de 15 pulgadas, un procesador Intel ATOM E660 de 1,3 GHz y 2 GB de RAM. Para el almacenamiento, está equipado con una unidad de estado sólido SATA (SSD) de 80 GB y funciona con una fuente de alimentación de 24 V CC. La unidad viene con Windows Embedded Standard 7 SP1 preinstalado e incluye licencias de WinAC RTX 2010 y WinCC Advanced RT, lo que proporciona una plataforma completa para tareas de visualización y control en tiempo real.

Características

• Pantalla TFT táctil de 15 pulgadas para la interacción del operador
• Procesador Intel ATOM E660 con una frecuencia de funcionamiento de 1,3 GHz
• 2 GB de RAM del sistema instalada
• Unidad de estado sólido (SSD) de 80 GB para un almacenamiento rápido y fiable
• Sistema operativo Windows Embedded Standard 7 SP1 preinstalado
• Incluye licencias de software WinAC RTX 2010 y WinCC Advanced RT V13/V14
• Dos puertos Gigabit Ethernet de 10/100/1000 Mbps para conectividad de red
• Varios puertos USB 2.0, incluido un puerto de acceso frontal para mayor comodidad
• Ranura CompactFlash integrada para almacenamiento adicional o transferencia de datos
• Alimentado por una fuente industrial estándar de 24 V CC

Aplicaciones

• Estaciones de interfaz hombre-máquina (HMI) en fabricación
• Adquisición y registro de datos a nivel de máquina
• Visualización y control de procesos en automatización industrial
• Sistemas de control integrados basados en PC
• Nodos de control de supervisión en líneas de producción pequeñas

Especificaciones técnicas

Directrices de instalación

1. 1
   Verifique que el armario o panel de control tenga un recorte del tamaño correcto para el IPC277D. Asegúrese de que haya espacio suficiente para la ventilación y el tendido de cables alrededor de la unidad.
2. 2
   Inserte el Panel PC en el recorte desde la parte frontal del panel. Fíjelo desde la parte posterior utilizando las abrazaderas de montaje suministradas y apriételas uniformemente para garantizar un sellado adecuado contra la superficie del panel.
3. 3
   Conecte un conductor de tierra de protección (PE) independiente al terminal de puesta a tierra designado en el chasis del dispositivo para garantizar la seguridad del operador y reducir las interferencias electromagnéticas.
4. 4
   Conecte una fuente de alimentación estable de 24 V CC con la tensión nominal correcta al conector de alimentación. Verifique la polaridad antes de aplicar la alimentación.
5. 5
   Conecte los cables de comunicación Ethernet, USB y serie según lo requiera la aplicación. Asegúrese de que todos los cables estén correctamente insertados y fijados.
6. 6
   Una vez verificadas todas las conexiones, restablezca la alimentación del armario y encienda el Panel PC para comenzar la configuración del sistema y la instalación del software.
