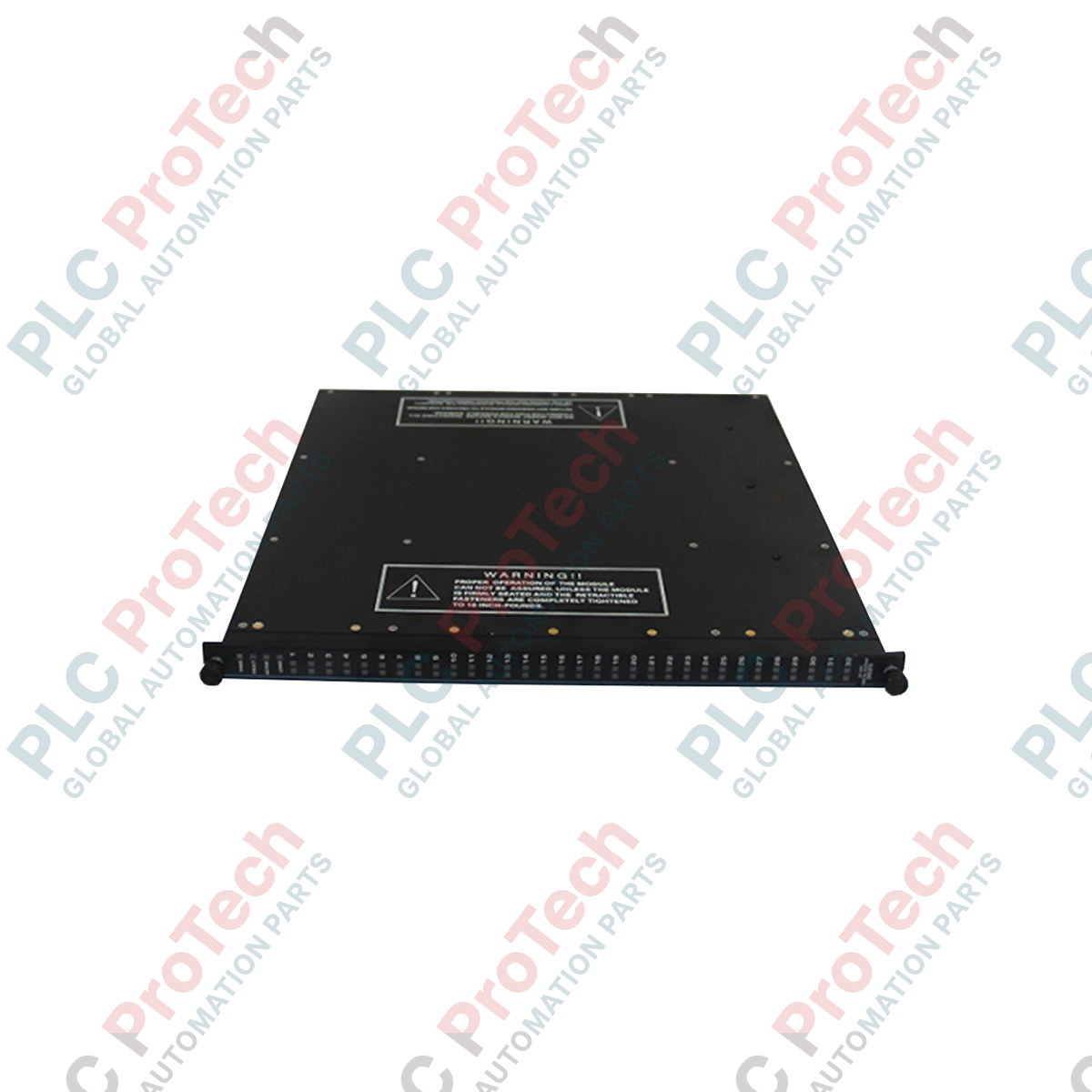

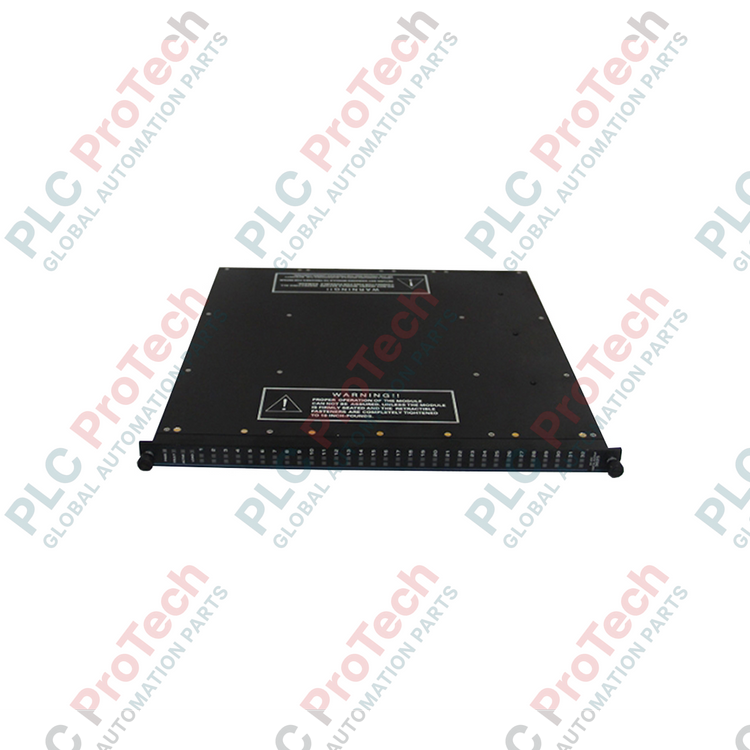

Módulo de Procesador Principal II Mejorado Triconex 3006

Descripción del Producto

3006 (3006) es un Módulo Procesador Principal Triconex II Enhanced diseñado para controladores de seguridad con Redundancia Modular Triple. El procesador 3006 ejecuta la lógica de control en paralelo con dos procesadores adicionales para formar una arquitectura TMR tolerante a fallos. Gestiona la comunicación de E/S, realiza operaciones de votación y supervisa diagnósticos a través del backplane Tricon.

Este módulo procesador se utiliza ampliamente en sistemas de parada de emergencia, gestión de quemadores y plataformas de protección de turbinas en plantas de petróleo y gas, generación de energía y petroquímicas. El módulo mantiene una ejecución determinista del escaneo mientras maneja tablas de entrada triplicadas y votación de salida. Cuando un canal del procesador falla, los canales restantes mantienen la operación sin interrupción del proceso, minimizando el tiempo de inactividad no planificado y mejorando la disponibilidad del sistema de seguridad.

Arquitectura de Hardware y Núcleo de Procesamiento

El Módulo Procesador Principal Triconex 3006 pertenece a la familia Processor Module II Enhanced. El módulo opera como uno de tres procesadores idénticos instalados en el chasis principal.

Características clave de la arquitectura:

• Operación de canal triple del procesador A B C

• Ejecución paralela de la lógica de control del usuario

• Procesador de E/S dedicado para comunicación de bus

• Sincronización y votación triplicada del TriBus

• Comunicación tolerante a fallos con módulos de E/S

• Tabla de memoria compartida para votación de entrada y salida

• Reemplazo en caliente soportado en configuración TMR

Cada 3006 El procesador intercambia tablas de entrada a través del TriBus. El sistema compara los datos y selecciona el valor mayoritario. Si ocurre un desacuerdo, el canal defectuoso se corrige automáticamente. Este mecanismo garantiza una ejecución determinista y segura de la lógica de seguridad.

El módulo se comunica con los módulos de E/S a través del bus de E/S triplicado. El procesador ensambla tablas de entrada, ejecuta algoritmos de control y transmite tablas de salida validadas a los módulos de salida.

Especificaciones Técnicas

Preguntas Técnicas Frecuentes

¿Es compatible el procesador 3006 con el chasis principal 8120E?
Sí. El 3006 funciona con el chasis principal Tricon incluyendo 8110 y arquitecturas de expansión compatibles.

¿Cuántos procesadores 3006 se requieren en un sistema?
Tres 3006 módulos forman el controlador TMR. Cada procesador maneja un canal independiente.

¿Se puede reemplazar el 3006 en línea?
Sí. La arquitectura Tricon soporta reemplazo en línea. Los procesadores restantes mantienen el control.

¿Cuál es el reemplazo para el procesador 3006?
Las rutas típicas de actualización incluyen 3007, 3008 o 3009 dependiendo de la revisión del firmware y del sistema.

Recomendaciones para la Instalación en Campo

Instale tres 3006 módulos de la misma revisión de firmware. Las revisiones mixtas pueden causar fallas de sincronización.

Asegúrese de que el flujo de aire para la refrigeración del chasis permanezca sin obstrucciones. Los módulos de procesador generan calor continuo bajo carga completa de escaneo.

Verifique los conectores del backplane antes de la inserción. La desalineación puede causar fallas en la comunicación TriBus.

Confiabilidad y Ventajas Operativas

El 3006 El procesador proporciona ejecución determinista de escaneo para bucles de seguridad con clasificación SIL. La arquitectura triplicada elimina fallas de procesador de un solo punto.

El módulo soporta diagnósticos en línea y aislamiento automático de fallas. Esto reduce el tiempo de mantenimiento en plantas críticas.

El diseño industrial robusto permite la operación en gabinetes con alta vibración. Las placas con recubrimiento conformal mejoran la resistencia a atmósferas corrosivas.

La compatibilidad hacia atrás con sistemas Tricon anteriores simplifica las actualizaciones del controlador mientras se preserva el cableado de campo.
