Descripción

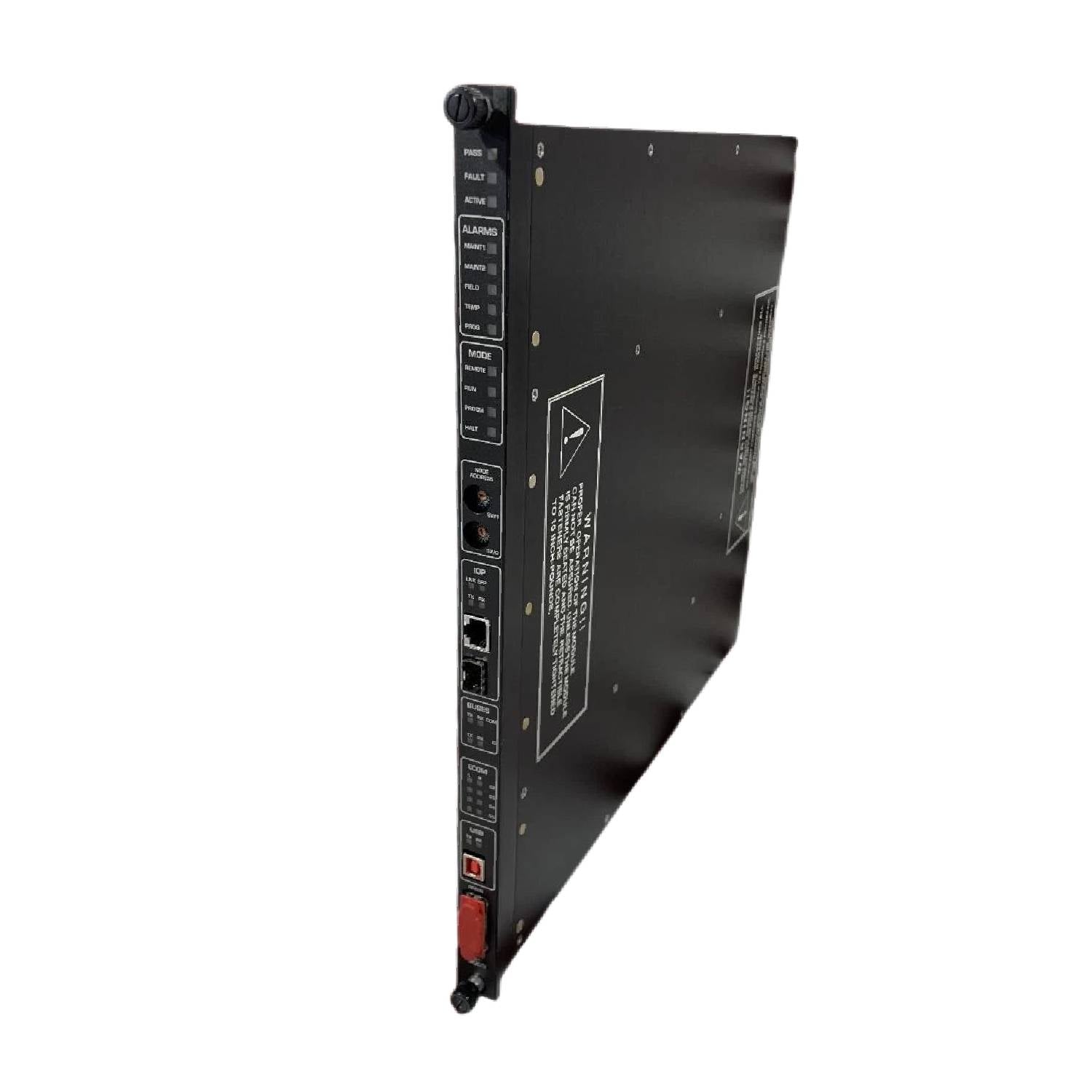

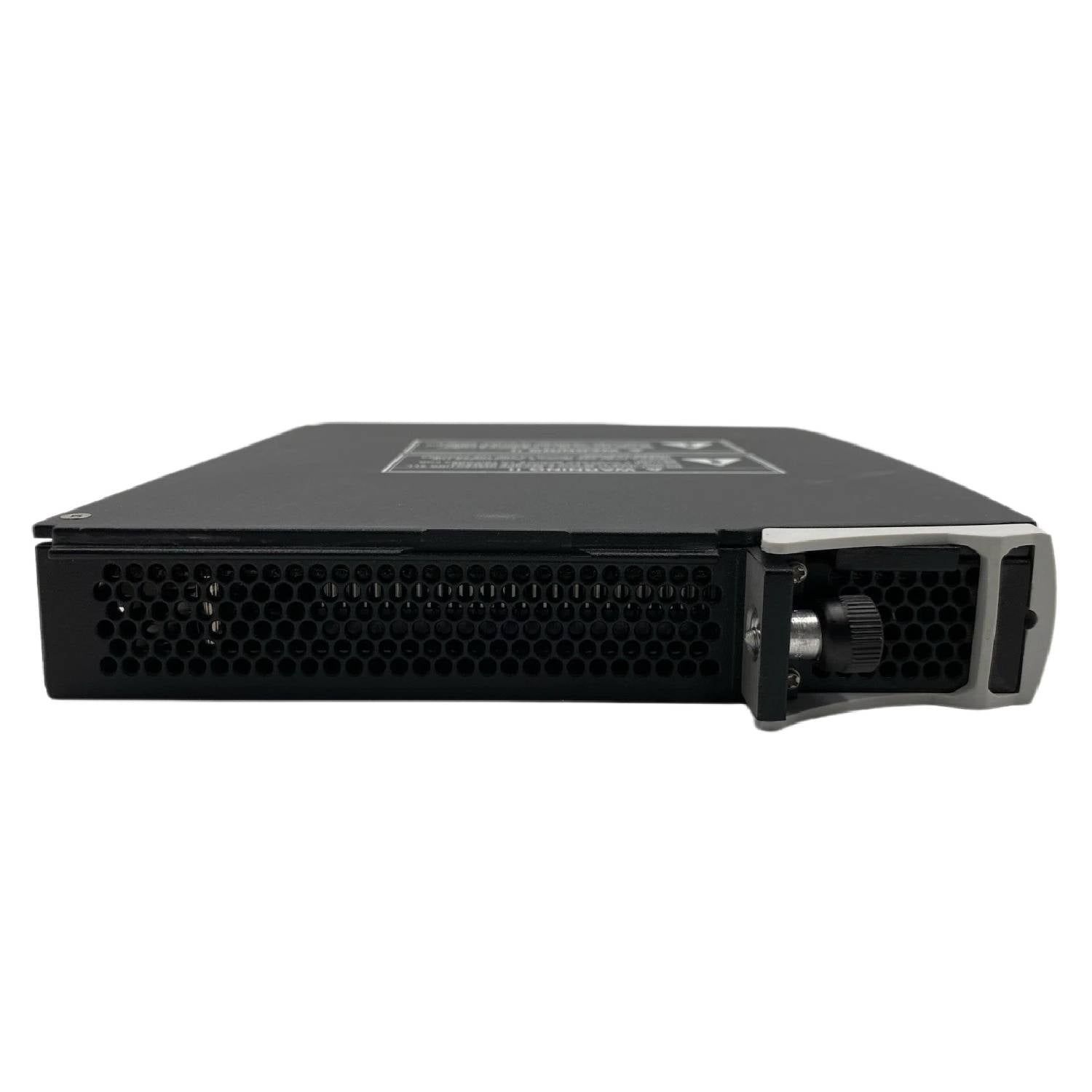

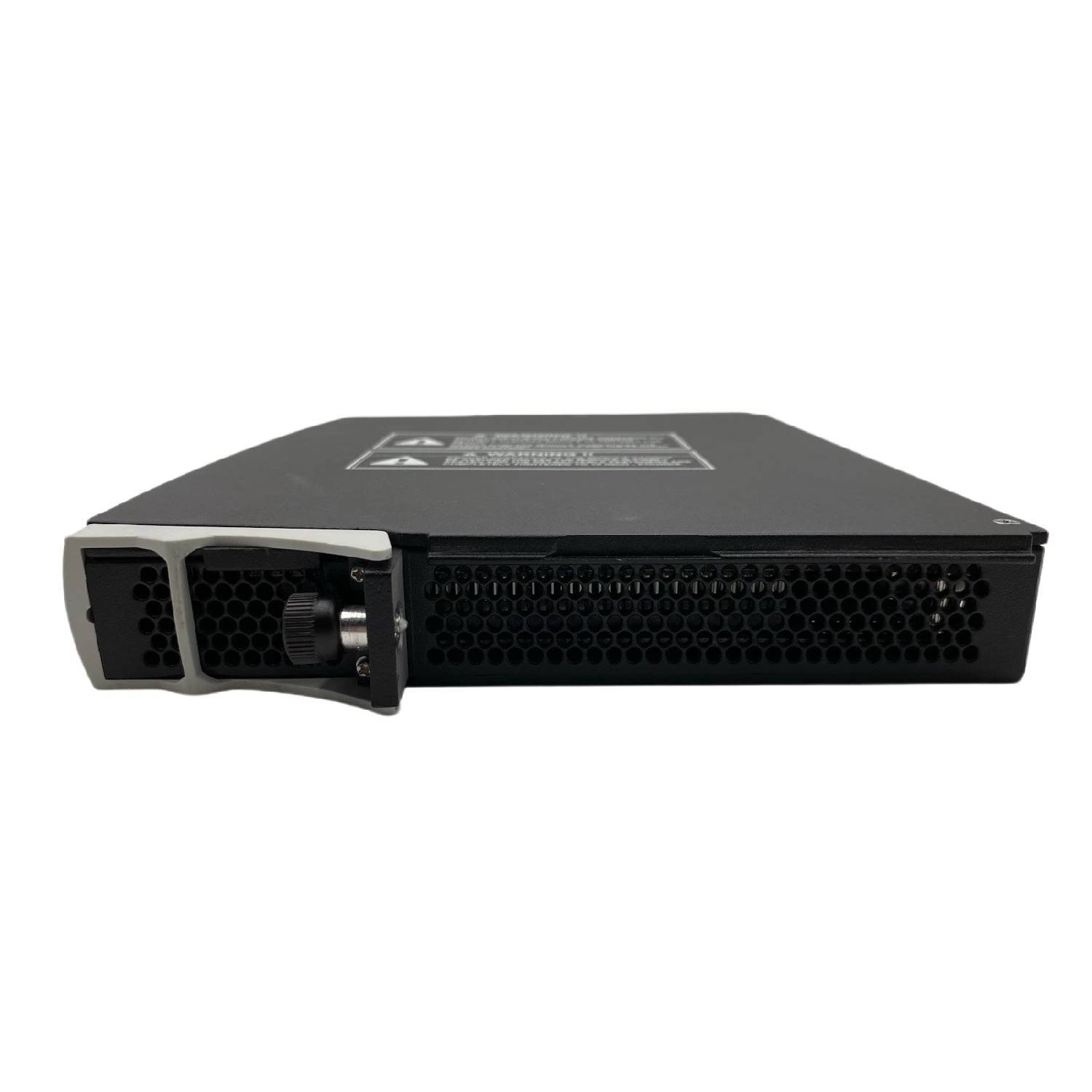

El Triconex 3009 es un módulo de procesador principal mejorado (UMP) de alta fiabilidad, diseñado para sistemas de seguridad redundantes modulares triples (TMR) Triconex. Como unidad central de procesamiento del controlador, este módulo ejecuta lógicas de control complejas, gestiona la sincronización de datos de alta velocidad entre módulos y proporciona votación mayoritaria de hardware para eliminar puntos únicos de fallo. Diseñado para aplicaciones críticas de control y de parada de emergencia, el 3009 ofrece tolerancia absoluta a fallos y ejecución determinista de ciclos de exploración en entornos exigentes, como turbinas de vapor o gas, sistemas de parada de refinerías y sistemas de gestión de quemadores (BMS).

Al funcionar de forma autónoma con una arquitectura independiente de doble núcleo, el 3009 mantiene la ejecución aislada y la verificación de memoria dedicada en tres canales paralelos. La comunicación TriBus de alta velocidad enlaza los procesadores triplicados y realiza correcciones rutinarias de datos entre canales sin retrasar las tareas de control. Los diagnósticos totalmente integrados supervisan la integridad del sistema en línea, mientras que los procedimientos de sustitución en caliente garantizan la continuidad operativa del proceso durante el mantenimiento rutinario o las actualizaciones de componentes.

Características

• Arquitectura redundante modular triple (TMR): Cuenta con tres procesadores principales idénticos que funcionan en paralelo, con regulación de alimentación independiente, aislamiento de fallos y votación mayoritaria de hardware entre canales.
• Procesamiento de doble núcleo de alta velocidad: Impulsado por un procesador de doble núcleo QorIQ P1021 a 800 MHz, con núcleos dedicados para aplicaciones de control y operaciones de bus de E/S de alto rendimiento.
• Interfaz TriBus escalable: Ofrece una sincronización serial aislada y altamente determinista, compatible con 25 Mbps en el chasis principal 8110 estándar y escalable hasta 1000 Mbps en el chasis principal 8120E mejorado.
• Sustitución en caliente en línea: Permite extraer y sustituir directamente el módulo mientras el controlador está en funcionamiento, lo que permite a los procesadores restantes en buen estado mantener una votación de seguridad y una protección de lazo ininterrumpidas.
• Registro de diagnósticos robusto: Implementa análisis integrado de fallos de hardware junto con un reloj en tiempo real respaldado por batería para garantizar el registro continuo de marcas de tiempo de la Secuencia de eventos (SOE).
• Diseño de grado industrial: Diseñado para soportar entornos industriales exigentes, con puertos de diagnóstico aislados, alta tolerancia a las vibraciones y gestión estricta de la humedad relativa sin condensación.

Aplicaciones

• Sistemas de parada de emergencia (ESD)
• Control de turbomaquinaria (protección contra sobrevelocidad de turbinas de gas y vapor)
• Sistemas de gestión de quemadores (BMS)
• Lazos de control de calderas y hornos
• Instalaciones de seguridad de procesos de refinerías y plantas petroquímicas
• Sistemas de protección contra alta presión (HIPPS)

Especificaciones técnicas

Directrices de instalación

• Compatibilidad del chasis: Instale el procesador únicamente en un chasis principal Tricon 8110 autorizado o en un chasis principal de rendimiento mejorado Tricon 8120E.
• Alineación de la codificación de las ranuras: Verifique que los pasadores de índice físicos del panel posterior coincidan con los códigos de codificación del módulo (clave superior: 007, clave inferior: 002) antes de insertarlo.
• Configuración del firmware: Los tres módulos de procesamiento instalados en el mismo chasis principal deben ejecutar revisiones idénticas del firmware. Está prohibido mezclar distintas versiones o revisiones de hardware entre las ramas TMR activas.
• Gestión térmica: Mantenga un espacio libre de al menos 50 mm alrededor de las vías de ventilación del chasis para garantizar un flujo de aire de refrigeración continuo y adecuado.
• Blindaje e interferencias: Utilice cables blindados de alta calidad para los puertos de serialización RS-485 externos. Asegúrese de que el blindaje de tierra termine estrictamente en un solo extremo para reducir el ruido de la señal de comunicación.
• Mantenimiento de la batería: Sustituya las baterías de respaldo de litio durante el mantenimiento periódico programado del sistema de su instalación para proteger el funcionamiento del reloj en tiempo real integrado y de las tablas de datos persistentes durante un corte de suministro.
