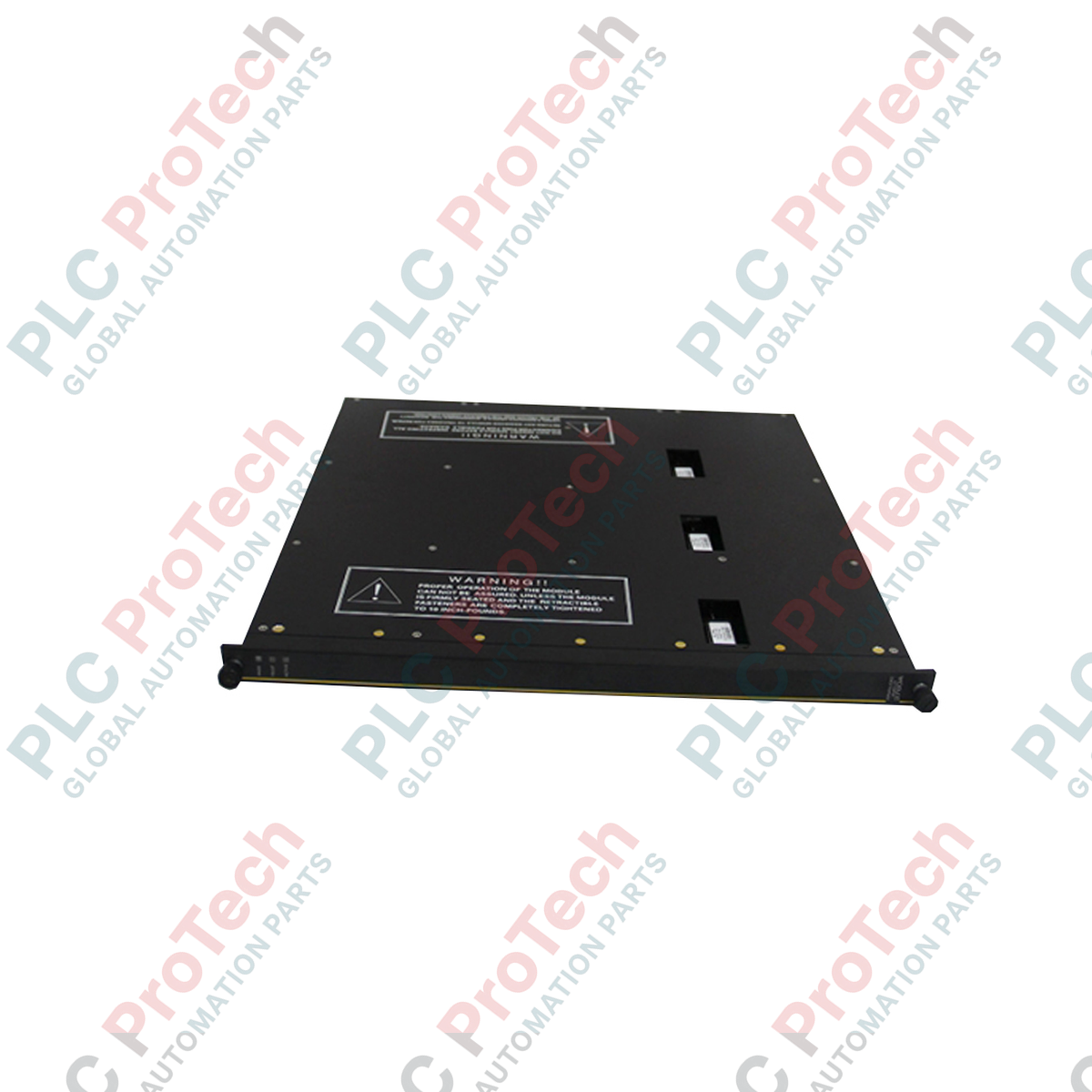

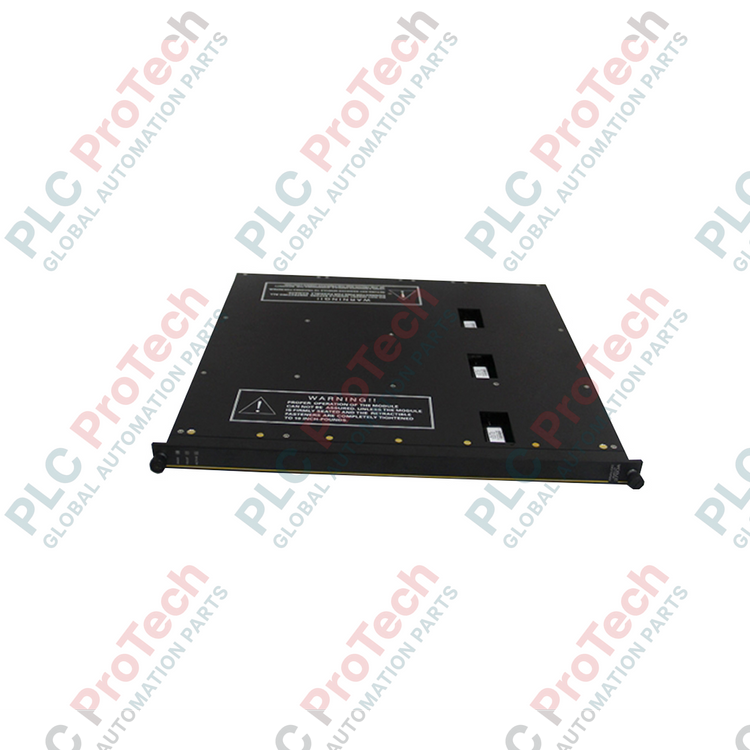

Triconex 4119A Módulo de comunicación inteligente mejorado (EICM)

Descripción general del producto

El 4119A (4119A) de Triconex es un Módulo de comunicación inteligente mejorado (EICM) de alto rendimiento, diseñado para facilitar un intercambio de datos sólido entre el controlador Tricon y los dispositivos externos. Al funcionar como una pasarela inteligente de alta velocidad, el 4119A es un componente esencial en el procesamiento de petróleo y gas, la fabricación de productos químicos y la generación de energía , donde la sincronización entre los sistemas de seguridad y los sistemas de control distribuido (DCS) es fundamental. Este módulo descarga a los procesadores principales de las tareas de comunicación, garantizando que la ejecución de la lógica crítica para la seguridad no se interrumpa. Al admitir múltiples estándares seriales y proporcionar aislamiento de alta tensión, el EICM 4119A reduce significativamente el riesgo de disparos del sistema relacionados con las comunicaciones y mejora la visibilidad general de la planta.

Interfaz de hardware y flexibilidad de protocolos

La arquitectura del Triconex 4119A está diseñada para ofrecer la máxima flexibilidad en campo e incluye cuatro puertos seriales configurables por software para los estándares RS-232, RS-422 o RS-485 . Esta versatilidad permite que el módulo se comunique con una amplia variedad de hardware antiguo y moderno, desde simples esclavos Modbus hasta estaciones de trabajo TriStation complejas. Además, el módulo incluye un puerto paralelo Centronics aislado, que normalmente se utiliza para la impresión local dedicada de registros de alarmas e informes del sistema. Para proteger la integridad del plano posterior redundante modular triple (TMR), el 4119A proporciona aislamiento de puertos de 500 VCC, protegiendo la lógica de seguridad interna contra el ruido eléctrico externo y las sobretensiones transitorias habituales en entornos de redes industriales.

Especificaciones técnicas

Preguntas frecuentes sobre funcionamiento y conectividad

¿Puede el 4119A gestionar simultáneamente los protocolos Modbus y TriStation?

Sí. El 4119A está diseñado para la operación simultánea con varios protocolos. Puede asignar puertos específicos a Modbus para la integración con el DCS y utilizar otro puerto para los diagnósticos de TriStation , lo que permite la supervisión en tiempo real sin interrumpir el flujo de datos del proceso.

¿Cuál es la ventaja del aislamiento de 500 VCC?

El aislamiento de 500 VCC actúa como una barrera de seguridad. Evita que los bucles de tierra y los transitorios eléctricos originados por tendidos seriales de larga distancia o dispositivos externos lleguen al plano posterior del Tricon, manteniendo así la alta disponibilidad del controlador de seguridad.

¿Cómo configuro el estándar del puerto serial (por ejemplo, cambiar de RS-232 a RS-485)?

La configuración de los puertos del 4119A se realiza mediante el entorno de software TriStation. Esto elimina la necesidad de configurar manualmente puentes en el hardware del módulo, lo que facilita una implementación más rápida y modificaciones en campo más sencillas.

Guía de ingeniería e instalación

• Buenas prácticas para el cableado serial: Al configurar puertos para RS-485 o RS-422, asegúrese de utilizar cableado de par trenzado blindado (STP) de alta calidad. En tendidos de cable largos, instale resistencias de terminación adecuadas en ambos extremos del segmento para evitar la reflexión de la señal y la corrupción de datos.

• Uso del puerto paralelo: El puerto paralelo Centronics está destinado específicamente a la generación de informes locales. Si experimenta retrasos en las comunicaciones de los puertos seriales durante tareas de impresión intensivas, compruebe que el aislamiento del puerto paralelo esté intacto y que la impresora reciba alimentación de una fuente industrial estable.

• Ubicación del módulo y sustitución en caliente: El 4119A debe instalarse en las ranuras de comunicación específicas del chasis Tricon. Admite la sustitución en caliente; sin embargo, asegúrese de que se hayan confirmado todas las sesiones de comunicación activas antes de retirar un módulo, para evitar tiempos de espera de datos en el DCS anfitrión.

Ventajas de resistencia industrial

El 4119A está construido para soportar las exigentes condiciones de las salas de control industrial. Sus componentes internos reforzados están diseñados para un funcionamiento continuo de hasta 60 grados Celsius, lo que garantiza la fiabilidad en entornos donde los sistemas de climatización pueden fallar. El firmware del módulo está optimizado para gestionar paquetes de datos de alta integridad, garantizando que los bits de estado relacionados con la seguridad se transmitan con precisión de milisegundos. Además, su compatibilidad descendente con una amplia gama de sistemas Triconex lo convierte en una opción preferida para las actualizaciones durante el ciclo de vida, ya que proporciona un puente de comunicación serial fiable que cumple con los estándares de seguridad modernos sin requerir una renovación completa del sistema.
