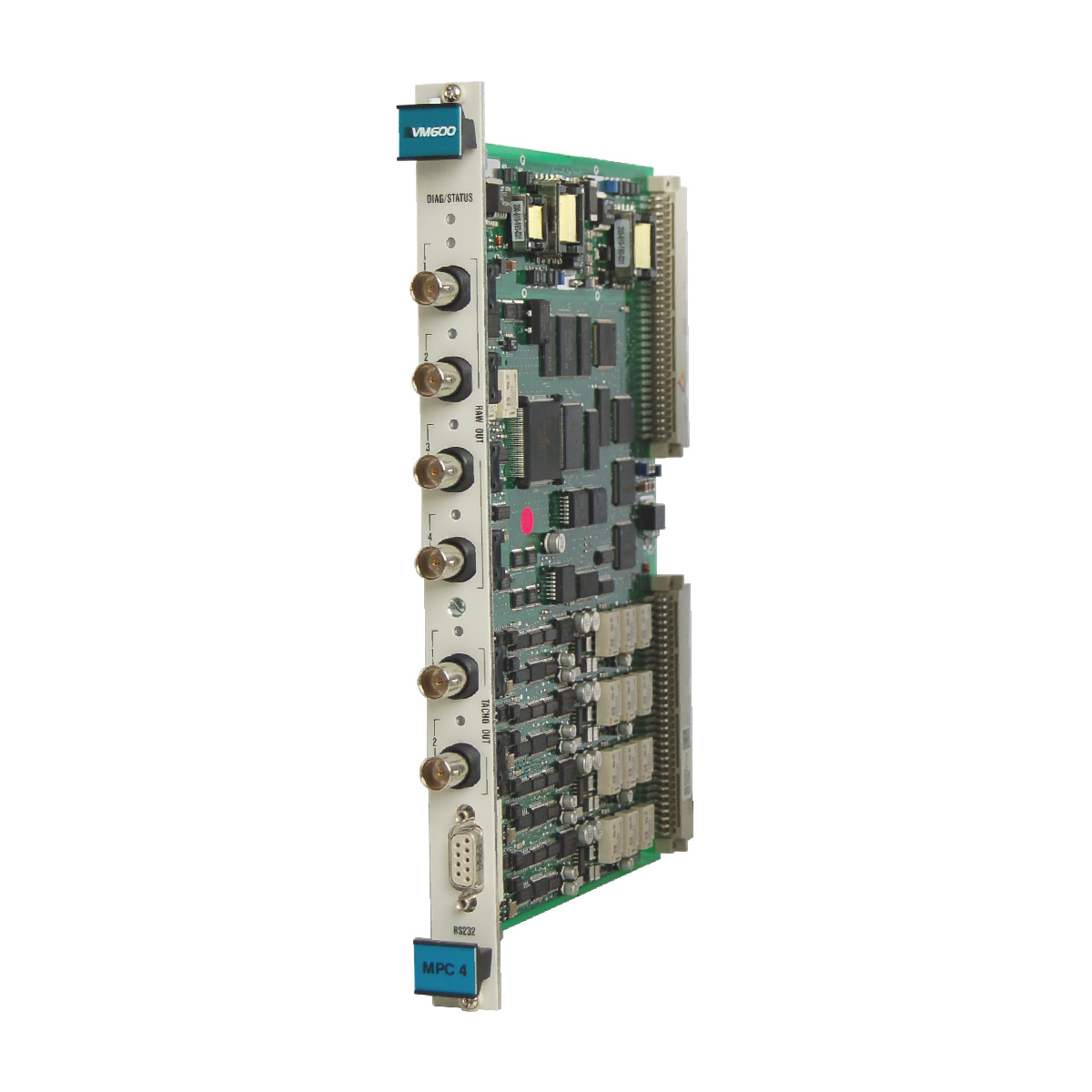

Vibro-Meter MPC4 200-510-SSS-1HH VM600 Tarjeta de protección de maquinaria

Descripción

El MPC4 200-510-SSS-1HH funciona como unidad central de procesamiento dentro del sistema de protección de maquinaria (MPS) de la serie VM600. Este módulo de supervisión continua en línea ejecuta tareas de medición de alta densidad para activos de maquinaria rotativa y gestiona simultáneamente cuatro canales de señales dinámicas independientes junto con dos canales de referencia de fase (tacómetro) separados. Admite una amplia variedad de entradas de sensores, incluidas sondas de proximidad de aceleración, velocidad y desplazamiento, y convierte las entradas sin procesar en valores calculados de vibración absoluta, vibración relativa, Smax, excentricidad, posición de empuje y expansión de la carcasa. Gracias a su hardware específico de procesamiento digital de señales (DSP), la tarjeta garantiza la supervisión de límites en tiempo real y la protección automatizada contra disparos de maquinaria pesada de plantas industriales.

Características

• Supervisión continua en línea: Proporciona un seguimiento ininterrumpido y en tiempo real de los parámetros mecánicos críticos para garantizar la protección permanente de la maquinaria.
• Configuración versátil de canales: Integra cuatro entradas dinámicas de sensores totalmente programables y dos canales de tacómetro independientes en un solo módulo.
• Procesamiento de señales integrado: Utiliza tecnología de procesamiento digital de señales para aplicar filtrado de banda ancha y banda estrecha, siguiendo indicadores de amplitud y fase en el modo de seguimiento del orden.
• Adaptación dinámica de límites: Cuenta con niveles adaptativos de los puntos de consigna de alerta y peligro que se ajustan automáticamente en función de la velocidad de la máquina o de los parámetros operativos.
• Análisis directo de señales sin procesar: Proporciona conectores BNC en el panel frontal para permitir el acceso directo en campo a las señales sin procesar almacenadas en búfer de los sensores, sin interrumpir los circuitos de protección estándar.

Aplicaciones

• Turbinas de generación eléctrica: Seguimiento en tiempo real de la vibración y la excentricidad para turbinas de gas, vapor e hidroeléctricas de gran escala.
• Compresores industriales: Supervisión continua de límites y protección contra disparos de la máquina para compresores axiales y centrífugos.
• Heavy Utility Processing: Vibration loop tracking for high-speed industrial pumps, large ventilation fans, and industrial motors driving heavy mechanical loads.
• Procesamiento de servicios industriales pesados: Seguimiento de circuitos de vibración para bombas industriales de alta velocidad, grandes ventiladores de ventilación y motores industriales que accionan cargas mecánicas pesadas.

Sistemas de propulsión marítima: Supervisión de seguridad especializada para maquinaria de propulsión marina de gran tamaño y hélices de buques.

Información para pedidos

200-510-SSS-1HH: Tarjeta de protección de maquinaria con 4 canales dinámicos y 2 canales de referencia de fase.

Conexiones/interfaces

Directrices de instalación

• Emparejamiento de módulos: El módulo de procesamiento debe emparejarse con la tarjeta de entrada/salida correspondiente (por ejemplo, IOC4T), instalada directamente detrás de él en la misma ranura del chasis.
• Codificación mecánica: Compruebe que la posición de la codificación mecánica en el panel posterior coincida con el prefijo de la serie de la tarjeta (200-510) para evitar insertar una tarjeta incorrecta.
• Precauciones para el intercambio en caliente: Aunque el diseño del chasis admite el intercambio en caliente, el circuito de protección debe ponerse previamente en modo de derivación para evitar disparos accidentales de la maquinaria.
• Requisitos de puesta a tierra: Asegúrese de que la envolvente del sistema o la estructura del bastidor esté conectada permanentemente a Tierra de protección (PE) para minimizar el ruido de campos parásitos y conservar la precisión de las mediciones.

Conformidad y certificaciones

• Estado ambiental (versión anterior) Configuración no conforme con RoHS.

Preguntas frecuentes

¿Cuál es la finalidad de las tomas BNC del panel frontal?

Proporcionan acceso directo a los datos sin procesar almacenados en búfer de los sensores dinámicos para instrumentos auxiliares de diagnóstico, sin alterar los circuitos de protección activos.

¿Cuántos sensores puede procesar simultáneamente una sola tarjeta?

Un solo módulo supervisa hasta cuatro entradas de señal dinámica individuales y hasta dos entradas de tacómetro de referencia de fase.

¿Cumple esta versión con las directivas RoHS?

No, esta versión de hardware anterior específica no cumple con RoHS y cuenta con una impedancia de salida de 2000 Ohm.

¿Qué parámetros de medición física admite el firmware?

Supervisa la vibración absoluta o relativa, la excentricidad, Smax, la posición de empuje, los indicadores de expansión y la presión dinámica del fluido.

¿Puedo insertar este módulo en cualquier ranura de un bastidor VM600?

Debe deslizarse en la sección frontal de una ranura que coincida con su perfil de codificación mecánica y alinearse con su tarjeta de interfaz trasera asociada.

¿Cuál es el valor de impedancia de entrada de los canales dinámicos?

Las entradas de señal dinámica tienen una impedancia de entrada especificada de 200 kOhm.

¿Qué acción se recomienda antes de retirar una tarjeta de un bastidor en funcionamiento?

Active el modo de derivación en el lazo afectado para evitar disparos involuntarios de los relés de protección de la maquinaria.

¿Cuáles son los límites de temperatura para el almacenamiento estándar?

El módulo debe almacenarse en condiciones ambientales de entre -40 degC y 85 degC.

¿Qué tipos de filtros se pueden configurar en el software DSP?

El módulo admite filtros programables de banda ancha y de banda estrecha para aislar frecuencias específicas de la máquina.

¿Este módulo admite entradas de velocidad además de vibración?

Sí, cuenta con dos canales de tacómetro independientes dedicados al seguimiento de la velocidad de rotación de la maquinaria y de las referencias de fase.
