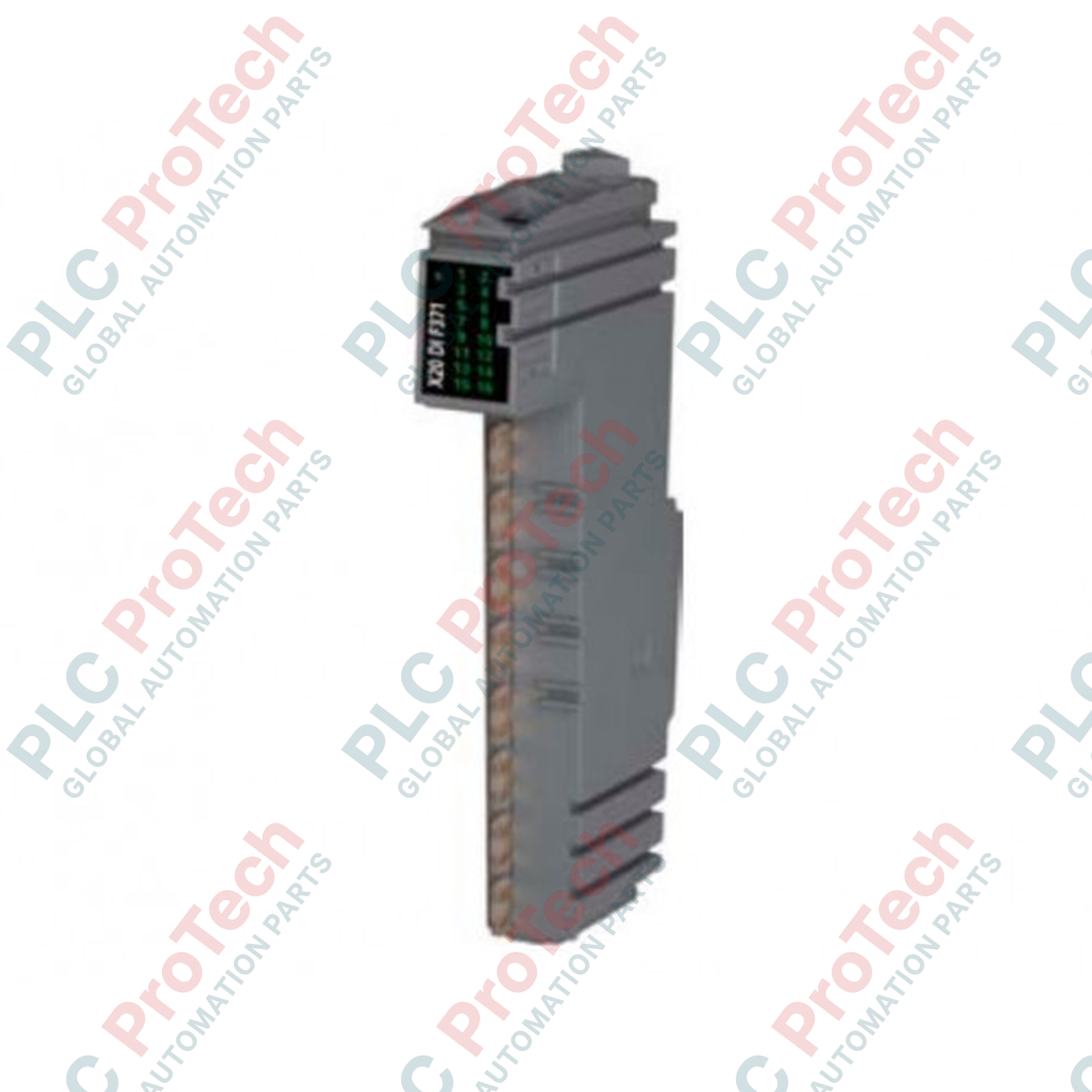

X20DIF371-Módulo de entrada digital de 16 canales (conexión de sumidero)

Descripción general del producto

El X20DIF371 (X20DIF371) es un módulo de entradas digitales de alta densidad diseñado para la arquitectura descentralizada de E/S del sistema X20. Con 16 entradas digitales en un formato compacto, este módulo utiliza conexiones de sumidero (lógica NPN), donde la entrada proporciona una ruta a tierra para el sensor conectado. Diseñado para la tecnología de conexión de 1 hilo , permite una estructura de cableado altamente eficiente y organizada dentro del armario de control. El X20DIF371 es una solución ideal para aplicaciones que requieren un gran volumen de señales digitales, como la supervisión de interruptores de límite, pulsadores y sensores de proximidad en líneas de ensamblaje automatizadas y maquinaria de embalaje.

Configuración técnica

La arquitectura de hardware del X20DIF371 está optimizada para ofrecer fiabilidad de señal y eficiencia de procesamiento. Incorpora un filtro de entrada de software configurable que puede aplicarse a todo el módulo, eliminando eficazmente el «rebote» o ruido de las señales procedentes de contactos mecánicos. Las 16 entradas se procesan a través del bus de placa posterior X20, lo que garantiza una transmisión de datos de alta velocidad a la CPU. El diseño de entrada de sumidero es específicamente compatible con sensores de fuente (PNP) o contactos secos conectados al suministro positivo. Su esquema de conexión de 1 hilo significa que solo el cable de señal se conecta al módulo, mientras que el retorno común se gestiona mediante el carril de distribución de alimentación del módulo de bus.

Especificaciones técnicas

Preguntas frecuentes técnicas

¿Cuál es la diferencia entre las conexiones de sumidero y de fuente para este módulo?

El X20DIF371 es un módulo de entradas de sumidero . Esto significa que el circuito de entrada del módulo «absorbe» la corriente hacia tierra. Por lo tanto, debe utilizar sensores de fuente (PNP) . Cuando se activa el sensor, envía una señal alta (+24 V) a la entrada del módulo.

¿Cómo ahorra espacio la conexión de 1 hilo?

En una configuración de 1 hilo, cada señal digital requiere únicamente un punto de terminal en el bloque de terminales X20. La conexión común de 0 V/GND de los sensores se gestiona internamente mediante el módulo de bus o a través de un módulo independiente de distribución de potencial, lo que reduce drásticamente el número de cables que llegan al bastidor de E/S.

¿Puedo establecer tiempos de filtro diferentes para distintas entradas?

En el X20DIF371, el filtro de entrada de software normalmente se configura para todo el módulo. Esto proporciona un tiempo de antirrebote uniforme para las 16 entradas, lo que simplifica la configuración de aplicaciones digitales estándar, como la activación de botones o la supervisión de interruptores de límite.

Guía de ingeniería e instalación

• Compatibilidad de los sensores: Asegúrese de que todos los dispositivos conectados sean de tipo fuente (PNP). La conexión de un sensor de sumidero (NPN) a un módulo de entradas de sumidero producirá una señal «flotante» que no será registrada por la lógica del PLC.

• Densidad del cableado y gestión de cables: Con 16 entradas en un solo módulo, la organización de los cables es fundamental. Utilice las tiras de etiquetado integradas del sistema X20 para identificar cada canal. Dado que se trata de un módulo de 1 hilo, asegúrese de que la alimentación de los sensores (24 V) se distribuya correctamente desde un terminal de potencial común para evitar un efecto de «espagueti» en el armario.

• Ajuste del filtro: Al configurar el filtro de entrada de software en Automation Studio, equilibre el tiempo de respuesta con el entorno de ruido. Un tiempo de filtro muy corto (por ejemplo, 1 ms) permite una detección de alta velocidad, pero puede activarse debido al ruido eléctrico; un filtro más largo (por ejemplo, de 10 a 20 ms) es más seguro para interruptores mecánicos, aunque añade latencia a la detección de la señal.
