Módulo de salida digital de 6 canales B&R X20PD2113 Serie X20

Descripción del Producto

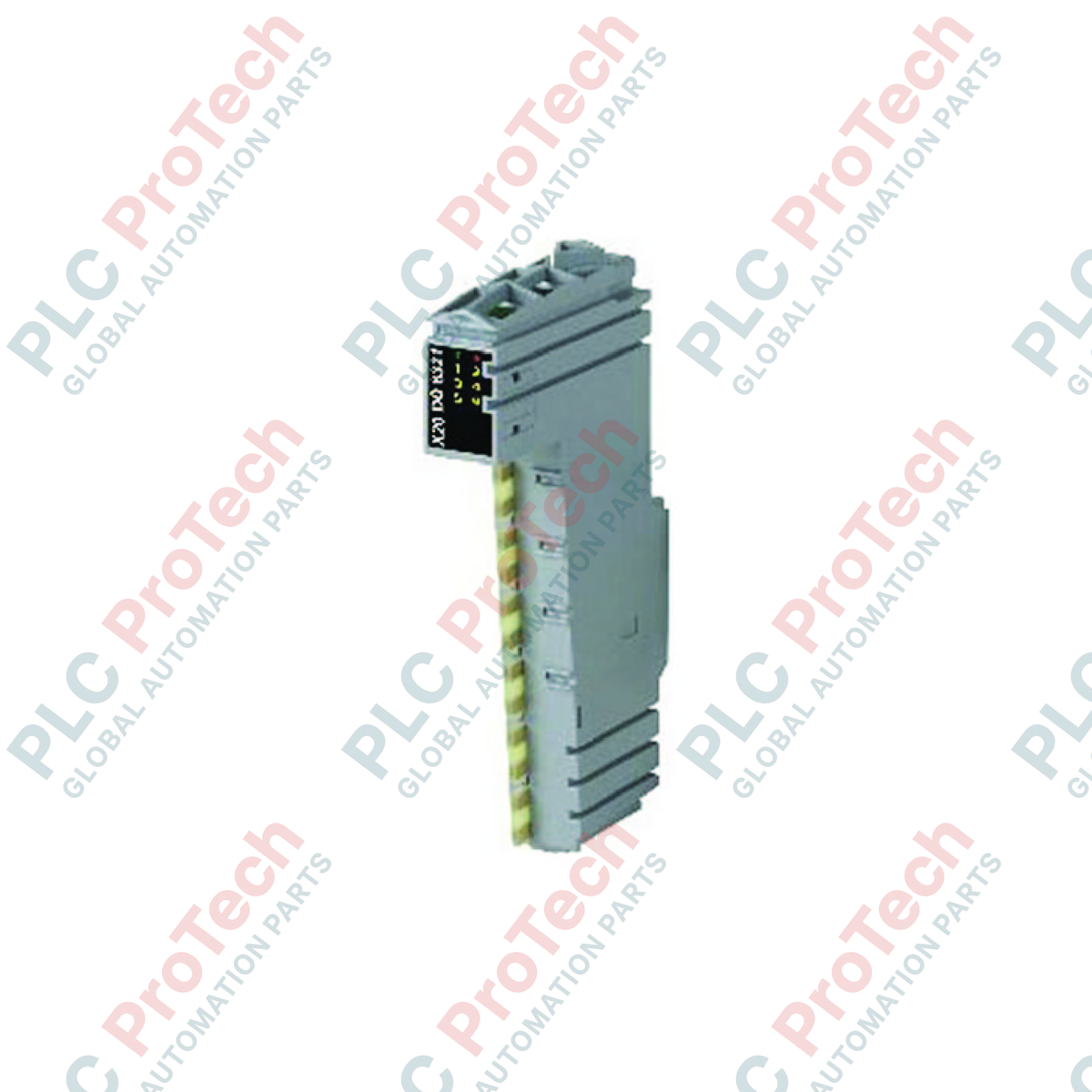

El X20PD2113 (X20PD2113) es un módulo de salida digital especializado dentro del sistema B&R X20, diseñado para conmutación de alto rendimiento en arquitecturas de automatización descentralizadas. A diferencia de los módulos estándar de fuente, el X20PD2113 cuenta con 6 salidas digitales que utilizan tecnología de conexión sink . Esta configuración es esencial para la interfaz con actuadores industriales específicos y cargas electrónicas que requieren una lógica de conmutación a tierra (NPN). Diseñado para un entorno de señal de 24 VDC, este módulo ofrece una solución robusta para fabricantes de maquinaria en los sectores de impresión, textil y montaje electrónico, donde se requiere una sincronización precisa y compatibilidad eléctrica específica para mantener un alto rendimiento y minimizar la latencia operativa.

Configuración Técnica

El hardware del X20PD2113 está construido para proporcionar la máxima fiabilidad eléctrica en sus 6 canales de salida. En una configuración sink, el módulo actúa como un interruptor hacia el potencial negativo (0 VDC), permitiendo que la corriente fluya desde la carga a través del módulo hacia la tierra común. Esto es un requisito crítico para integrar el sistema B&R X20 con sensores de terceros o colectores de válvulas especializados que operan con lógica NPN. Cada canal está diseñado para manejar una alimentación de señal de 24 VDC, y el módulo se integra perfectamente con el backplane X20, proporcionando diagnósticos en tiempo real al PLC central. Esto permite la detección inmediata de pérdida de comunicación o fluctuaciones en la alimentación, asegurando que la seguridad y la integridad lógica del sistema permanezcan intactas.

Especificaciones Técnicas

Preguntas Técnicas Frecuentes

¿Cuál es la diferencia principal entre el X20PD2113 y un módulo estándar de fuente?

El X20PD2113 es un módulo "Sink", lo que significa que conmuta el lado de tierra (negativo) de la carga. Los módulos estándar "Source" conmuten el lado positivo de 24 VDC. Debe asegurarse de que su dispositivo de campo sea compatible con la lógica NPN (Sink) para evitar cortocircuitos o mal funcionamiento.

¿Cómo afecta la configuración de 6 salidas a la imagen de proceso?

El módulo ocupa un ancho de bits específico en la imagen de proceso X20. En la configuración del PLC (Automation Studio), estas 6 salidas se asignan a bits digitales, permitiendo un control lógico directo. También hay bits de diagnóstico disponibles para monitorear el estado interno del módulo.

¿Puedo mezclar módulos Sink y Source en el mismo rack X20?

Sí. Una de las principales ventajas del sistema X20 es su modularidad. Puede instalar el X20PD2113 junto con módulos de fuente, módulos analógicos y módulos de seguridad en el mismo backplane, siempre que el consumo total de energía no exceda el límite del módulo de alimentación.

Guía de Ingeniería e Instalación

• Seguridad en el Cableado de Lógica Sink: Al cablear el X20PD2113, recuerde que la carga siempre está "activa" (conectada a 24 VDC) y el módulo completa el circuito a tierra. Asegúrese de que el cableado de campo esté correctamente aislado, ya que un cable suelto que toque el marco del gabinete podría energizar inadvertidamente el actuador al crear un camino accidental a tierra.

• Cálculos de Potencia del Backplane: Antes de agregar múltiples módulos X20PD2113 a un solo segmento de bus, verifique los requisitos de corriente para el bus interno X20. Si el consumo total interno de los módulos de E/S excede la capacidad del Controlador de Bus, debe insertarse un módulo X20PS (Fuente de Alimentación) adicional para aumentar la potencia del backplane.

• Mitigación de Interferencias: Dado que las salidas sink se usan a menudo con componentes electrónicos de alta velocidad, asegúrese de que los cables de señal estén alejados de líneas de CA de alta potencia. Use cables apantallados si el módulo conmuta a altas frecuencias para evitar que las interferencias electromagnéticas afecten señales analógicas o líneas de comunicación vecinas.
