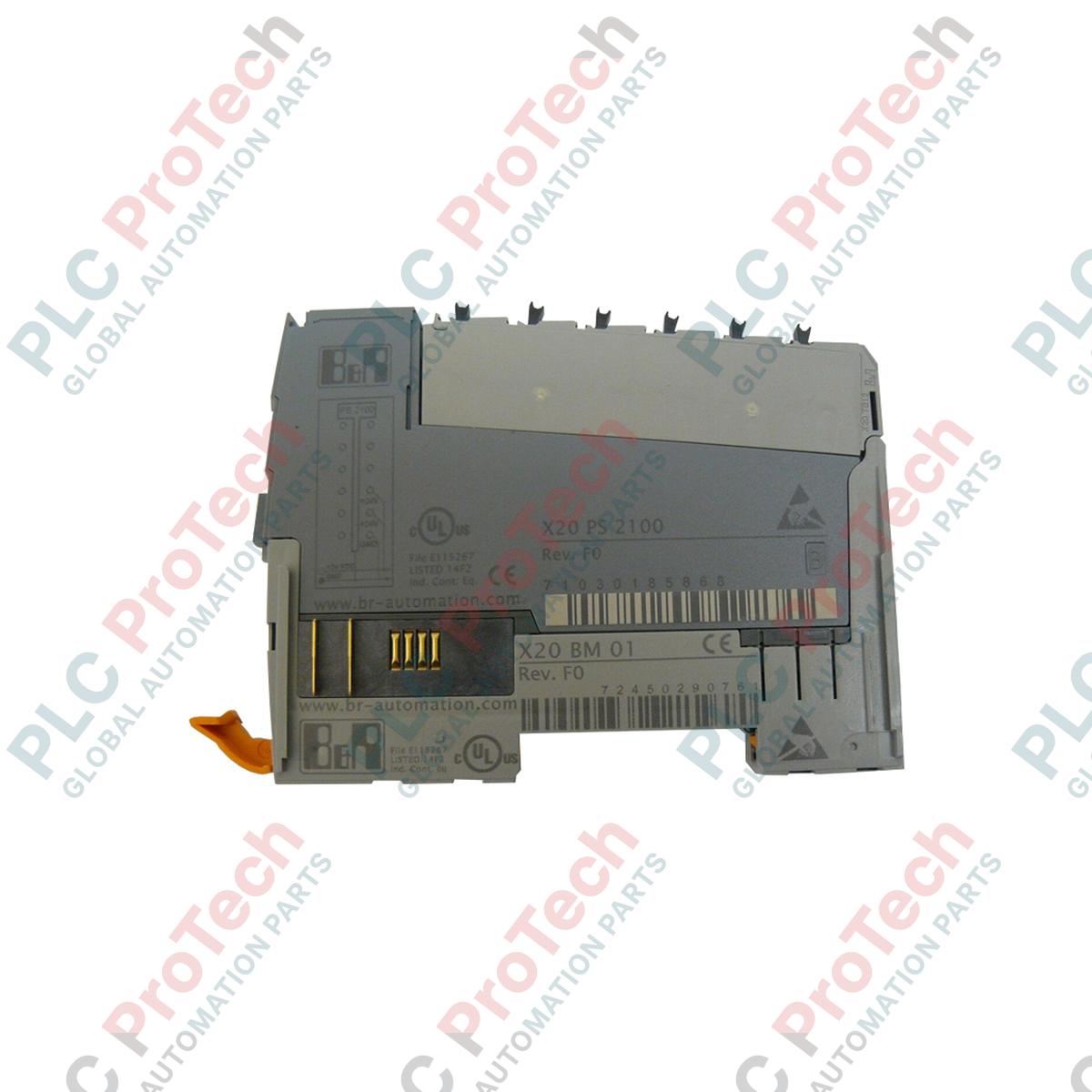

Módulo de alimentación de E/S interna B&R X20PS2100 del sistema X20

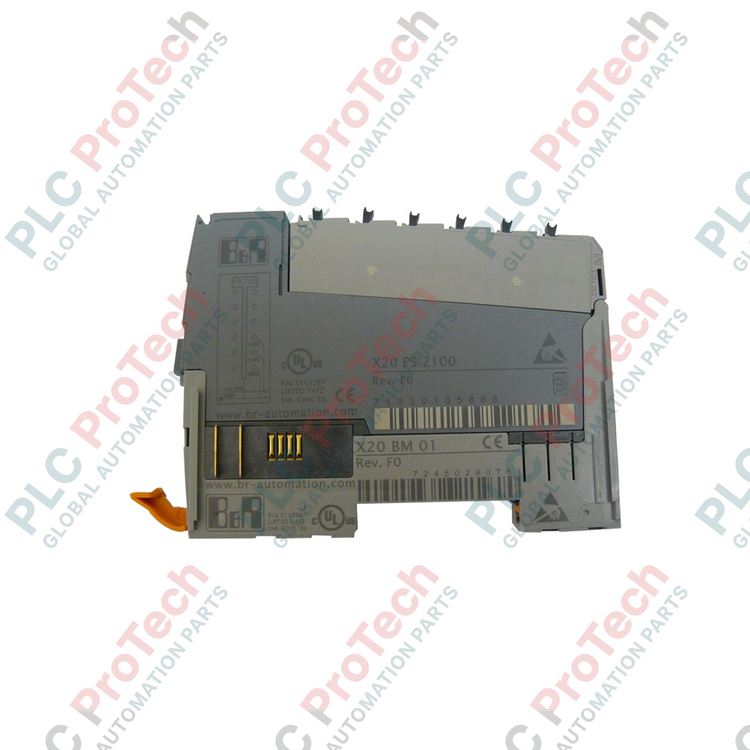

Descripción general del producto

El X20PS2100 (X20PS2100) es un módulo de alimentación de alta eficiencia diseñado para el sistema de E/S X20 de B&R, específicamente desarrollado para proporcionar una alimentación interna estable a las E/S de los módulos posteriores. En arquitecturas de automatización a gran escala —como las que se encuentran en el ensamblaje de automóviles, la supervisión de centrales eléctricas y el procesamiento químico—, la demanda de energía acumulada de múltiples módulos de E/S puede superar la capacidad de un único controlador de bus. El X20PS2100 actúa como un amplificador de potencia, inyectando una tensión nueva de 24 VCC en el bus interno de E/S para garantizar una integridad constante de las señales y evitar caídas de tensión en configuraciones extensas de placas posteriores. Su diseño compacto y modular se integra perfectamente en cualquier estación X20, proporcionando una gestión localizada de la alimentación y una mayor fiabilidad del sistema.

Configuración técnica

El hardware X20PS2100 está diseñado para una entrada nominal de 24 VCC, con un sólido rango de tolerancia de -15 % a +20 %, lo que permite un funcionamiento fiable a pesar de las fluctuaciones en el bus principal de CC. Está equipado con indicadores LED de estado específicos que proporcionan información en tiempo real sobre el estado operativo y el estado general del módulo, facilitando la resolución rápida de problemas. El módulo está destinado estrictamente a suministrar alimentación al bus interno de E/S (lado de campo) e incluye protección a nivel de hardware para proteger los módulos electrónicos conectados. Para garantizar la seguridad del sistema, el módulo requiere un fusible externo de 10 A de acción retardada que lo proteja frente a condiciones de sobrecorriente en la línea de alimentación.

Especificaciones técnicas

Preguntas frecuentes técnicas

¿Cuándo es necesario añadir un X20PS2100 a mi estación de E/S?

Debe añadir un X20PS2100 cuando el consumo total de los módulos de E/S conectados supere la capacidad de alimentación del controlador de bus o del módulo de alimentación anterior. Esto es habitual en estaciones con muchos módulos de alto consumo, como relés, solenoides o salidas analógicas de alta densidad.

¿Este módulo suministra alimentación al bus X2X Link (lógica)?

No. El X20PS2100 está destinado específicamente a la alimentación interna de E/S (campo). La alimentación lógica para la comunicación del bus la gestiona el controlador de bus o módulos de alimentación específicos diseñados para X2X Link.

¿Puedo utilizar un fusible de acción rápida en lugar de uno de acción retardada?

Se recomienda encarecidamente utilizar un fusible de acción retardada de 10 A, tal como se especifica. Los módulos de alimentación suelen experimentar una breve corriente de irrupción durante el arranque; un fusible de acción rápida podría dispararse prematuramente y provocar interrupciones innecesarias del sistema.

¿Cómo ayudan los LED de estado en el mantenimiento?

Los LED proporcionan una confirmación visual inmediata de que el módulo recibe alimentación y de que la alimentación del bus interno está activa. Si el LED de «Estado del módulo» indica un error, permite a los técnicos aislar rápidamente los problemas de alimentación de las averías de comunicación o de E/S.

Guía de ingeniería e instalación

• Aislamiento de segmentos del bus: Al insertar el X20PS2100 en un bastidor de E/S, este inicia efectivamente un nuevo «segmento de alimentación». Asegúrese de que los módulos situados después del X20PS2100 sean compatibles con la tensión inyectada y de que el consumo total de corriente de ese segmento no supere la salida nominal del módulo.

• Cableado y puesta a tierra: Utilice conductores de 24 VCC de alta calidad, con una sección transversal adecuada para un circuito de 10 A. Para minimizar las interferencias electromagnéticas (EMI) en el bus de E/S, asegúrese de que los cables de alimentación estén alejados de las líneas de CA de alta tensión y de que el rail de puesta a tierra del sistema X20 esté correctamente conectado a la toma de tierra central del armario.

• Consideraciones térmicas: Aunque el X20PS2100 es un regulador conmutado de alta eficiencia, genera calor cuando funciona a plena capacidad. Mantenga el montaje vertical estándar del sistema X20 para permitir la convección natural. Evite colocarlo directamente junto a componentes que generen mucho calor, como servodrives o transformadores grandes.
