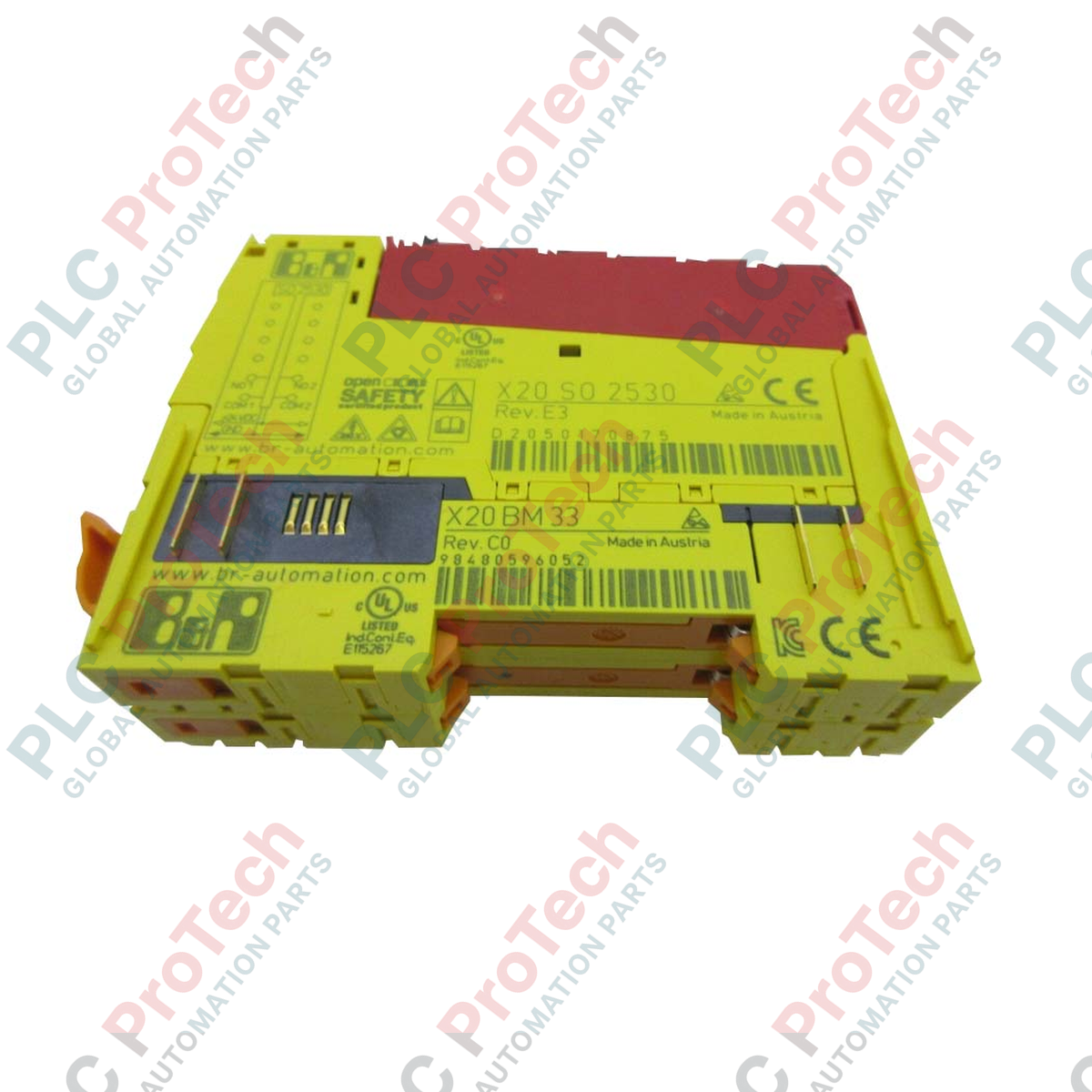

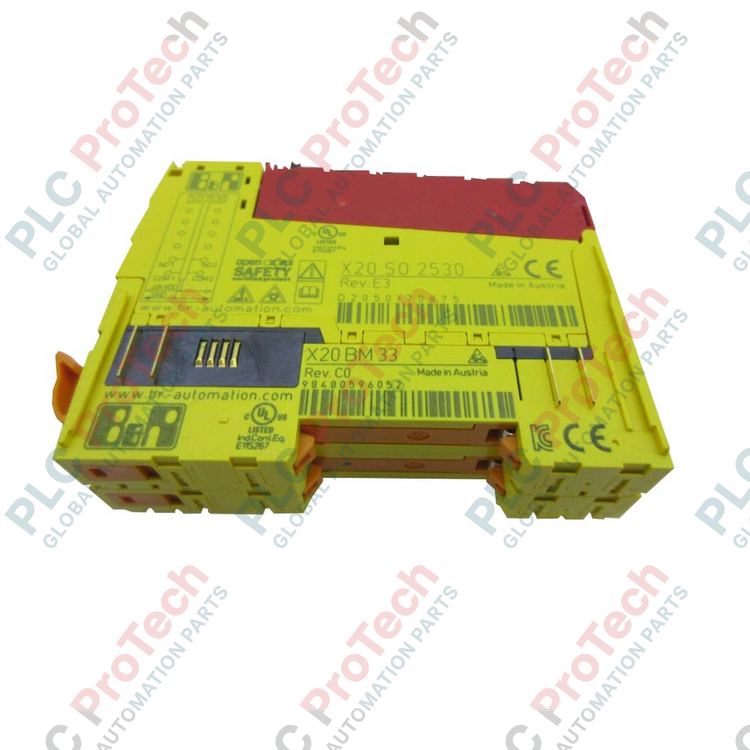

X20SO2530 módulo de salida digital de relé de 2 canales

Descripción general del producto

El X20SO2530 (X20SO2530) es un módulo de salidas digitales de alta capacidad diseñado para conmutar cargas eléctricas pesadas dentro de un sistema de automatización industrial. Cuenta con dos salidas de relé independientes, cada una equipada con un contacto normalmente abierto (NO). Este módulo es lo suficientemente versátil como para gestionar circuitos de alimentación de 230 VCA y 24 VCC, con una corriente de conmutación máxima de hasta 6 A por canal. En sistemas de automatización de gran escala, el X20SO2530 actúa como una interfaz de potencia fiable, permitiendo que la lógica de control de baja tensión gestione de forma segura dispositivos de alta potencia, como contactores, motores y válvulas solenoides, al tiempo que garantiza el aislamiento galvánico entre el controlador y el entorno de campo.

Configuración técnica

La arquitectura de hardware del X20SO2530 está enfocada en la seguridad eléctrica y la claridad del diagnóstico. Cada canal de relé cuenta con indicadores de estado específicos para la función de E/S, el estado operativo y el estado general del módulo. El módulo admite un amplio rango de tensión de conmutación, de 5 V a 230 V, lo que lo hace adecuado tanto para la conmutación de señales como para la distribución de energía a nivel de red eléctrica. Como protección, el módulo requiere fusibles externos para proteger los contactos del relé contra cortocircuitos y sobrecargas. Su diseño compacto permite capacidades de conmutación de alta corriente sin ocupar demasiado espacio en el bus de la placa posterior, proporcionando una solución eficiente para estaciones de E/S descentralizadas.

Especificaciones técnicas

Preguntas frecuentes técnicas

¿Puede utilizarse el X20SO2530 para conmutar señales de baja corriente?

Sí, el módulo admite una corriente de conmutación mínima de 5 mA. Esto lo hace adecuado para conectarse a entradas de alta impedancia de otros dispositivos electrónicos, aunque su principal ventaja reside en aplicaciones de alta potencia de 6 A.

¿Qué tipo de protección externa requiere este módulo?

Para proteger los contactos internos del relé contra la soldadura durante un cortocircuito, debe instalarse un fusible externo de 6 A gL/gG o un interruptor automático con característica C (1,6 A) para cada canal de salida.

¿Admite este módulo la modulación por ancho de pulsos (PWM)?

No. Al ser un módulo de relé mecánico, el X20SO2530 tiene una vida útil de conmutación limitada y un tiempo de respuesta mecánico. Para aplicaciones de conmutación de alta frecuencia o PWM, debe utilizarse en su lugar un módulo de salidas digitales basado en transistores.

Guía de ingeniería e instalación

• Supresión de cargas inductivas: Al conmutar cargas inductivas, como válvulas solenoides o arrancadores de motores, se producen picos de alta tensión (fuerza contraelectromotriz) al abrirse los contactos. Es obligatorio instalar un supresor RC externo para cargas de CA o un diodo de rueda libre para cargas de CC, a fin de evitar la formación de arcos y prolongar la vida útil mecánica de los contactos del relé.

• Gestión térmica: La conmutación de dos canales con la corriente nominal máxima de 6 A genera calor localizado. Asegúrese de que el armario tenga una ventilación adecuada y de que el módulo esté instalado en la orientación vertical correcta sobre el bus para facilitar la convección natural.

• Cableado y seguridad de los contactos: Utilice cableado de cobre con secciones transversales adecuadas para soportar la carga de 6 A. Asegúrese de que el cableado de 230 VCA esté físicamente separado de las líneas de señales de CC de baja tensión dentro del canal de cables, para evitar el acoplamiento capacitivo y garantizar el cumplimiento de las normas de seguridad para armarios con tensiones mixtas.
