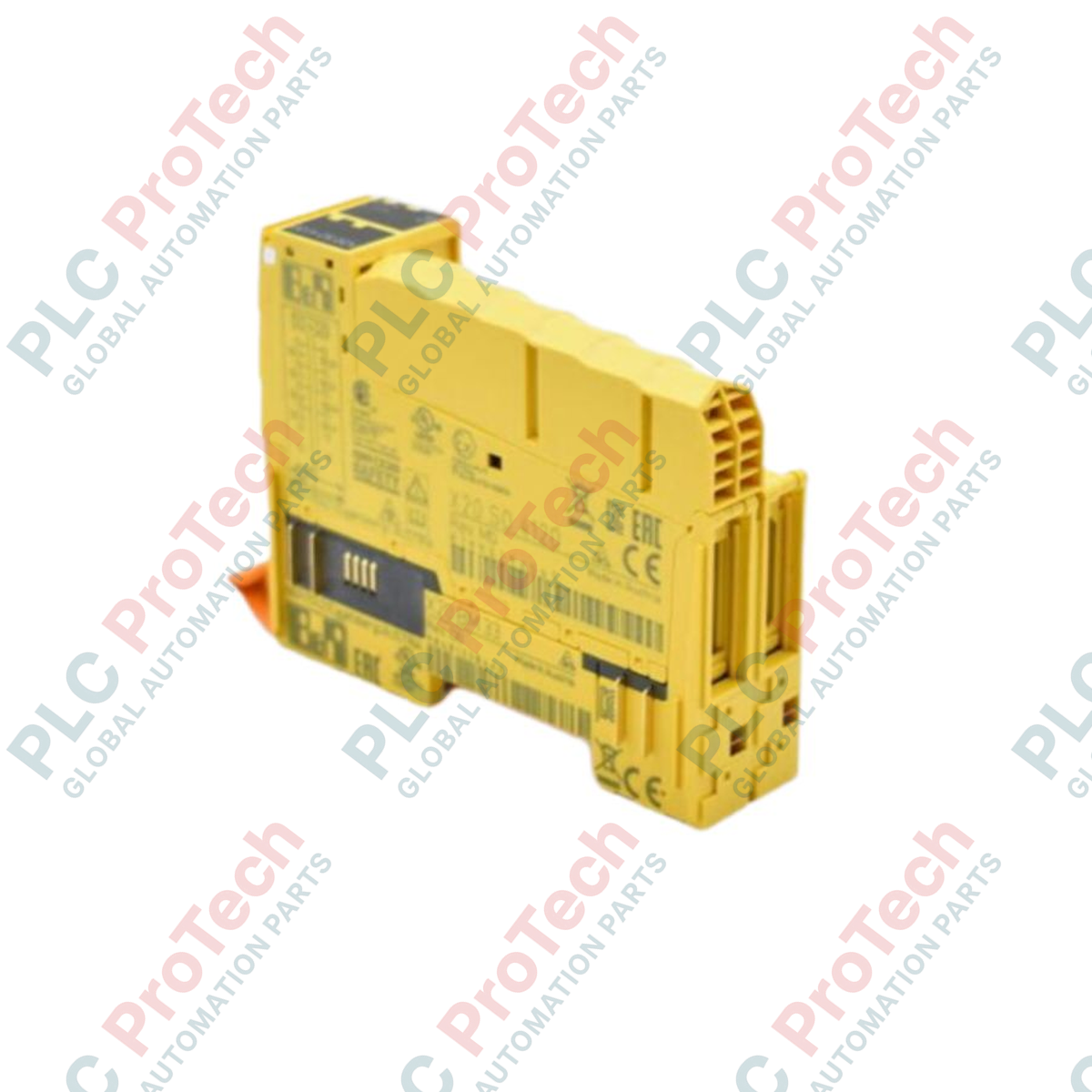

Módulo de salida segura de alta corriente de 4 canales de la serie B&R X20SO4120 X20

Descripción del Producto

El X20SO4120 (X20SO4120) es un módulo de salida de seguridad inteligente y de alto rendimiento diseñado para el sistema B&R X20. Diseñado para cumplir con los requisitos de seguridad más estrictos (hasta SIL 3 / PLe), este módulo cuenta con 4 salidas digitales seguras Tipo A, cada una capaz de suministrar hasta 2 A de corriente. Esta alta capacidad de corriente hace que el X20SO4120 sea ideal para accionar directamente actuadores de seguridad más grandes, contactores de alta resistencia y válvulas hidráulicas sin necesidad de relés intermedios. Con funcionalidad integrada OSSD (Dispositivo de Conmutación de Señal de Salida) y un ancho de pulso de diagnóstico inferior a 500 microsegundos, el módulo garantiza una monitorización continua para cortocircuitos y fallos cruzados, manteniendo la máxima integridad de seguridad en entornos automatizados de alta velocidad como conformado de metales, celdas robóticas y manejo de materiales pesados.

Configuración Técnica

El hardware del X20SO4120 está construido para ofrecer transparencia y resistencia. Cuenta con monitorización individual de corriente para cada canal, lo que permite a la CPU de Seguridad detectar fallos de tipo "atascado" o anomalías de carga en tiempo real. El módulo se identifica en el sistema mediante el código de identificación B&R 0x2007 y proporciona diagnósticos visuales completos a través de LEDs que indican la función de E/S por canal, estado de operación y estado general del módulo. La gestión de energía es muy eficiente, con un consumo en bus de solo 0.25 W, mientras que el circuito interno de E/S consume 1.3 W. Al utilizar el protocolo openSAFETY, el X20SO4120 ofrece un lazo de seguridad determinista y sin interrupciones que minimiza el tiempo entre la detección de una falla y la transición a un Estado Seguro.

Especificaciones Técnicas

Preguntas Técnicas Frecuentes

¿Cómo se compara la clasificación de 2 A del X20SO4120 con la del X20SO4110?

El X20SO4120 ofrece una capacidad de salida significativamente mayor (2 A por canal) en comparación con el X20SO4110 (0.5 A). Esto permite que la variante 4120 accione cargas inductivas de alta potencia como frenos DC grandes o colectores neumáticos directamente, lo que de otro modo superaría los límites de corriente de los módulos de salida segura estándar.

¿Qué diagnósticos están disponibles a través de los indicadores de estado?

El módulo cuenta con LEDs para "Estado de Operación" y "Estado del Módulo", que indican si el módulo está en modo de funcionamiento seguro, modo preoperacional o en estado a prueba de fallos. Además, los LEDs individuales de "función E/S" se iluminan cuando una salida está energizada, y los patrones de parpadeo pueden indicar fallos específicos como cortocircuitos o sobrecorriente.

¿Es ajustable el ancho de pulso OSSD?

El ancho de pulso <500 microsegundos es una característica fija del hardware diseñada para asegurar que la "prueba de apagado" sea demasiado rápida para que los contactos mecánicos de un relé o válvula respondan, evitando así el rebote mientras se mantiene una alta cobertura diagnóstica.

Guía de Ingeniería e Instalación

• Cálculos de Corriente Total: Con una capacidad de 2 A por canal, un módulo completamente cargado puede consumir hasta 8 A. Es fundamental asegurarse de que el módulo de alimentación X20 (por ejemplo, X20PS) que alimenta este segmento esté clasificado para la corriente máxima acumulada y que el cableado de alimentación sea de calibre suficiente para evitar caídas de voltaje durante conmutaciones simultáneas.

• Protección de Carga Inductiva: Al controlar cargas inductivas grandes, la fuerza contraelectromotriz puede ser considerable. Aunque el X20SO4120 tiene protección interna, se recomienda añadir un diodo de recuperación externo o varistor en el lado de la carga para aplicaciones de 2 A para reducir el ruido electromagnético y el estrés térmico en los transistores del módulo.

• Separación del Cableado Seguro: Para mantener la clasificación SIL 3, mantenga el cableado de salida segura físicamente separado de los cables de CA de alto voltaje. Use cables apantallados para las líneas de 24 VDC si corren paralelas a cables de motor por largas distancias para evitar que voltajes inducidos interfieran con la lógica de detección del pulso OSSD.
