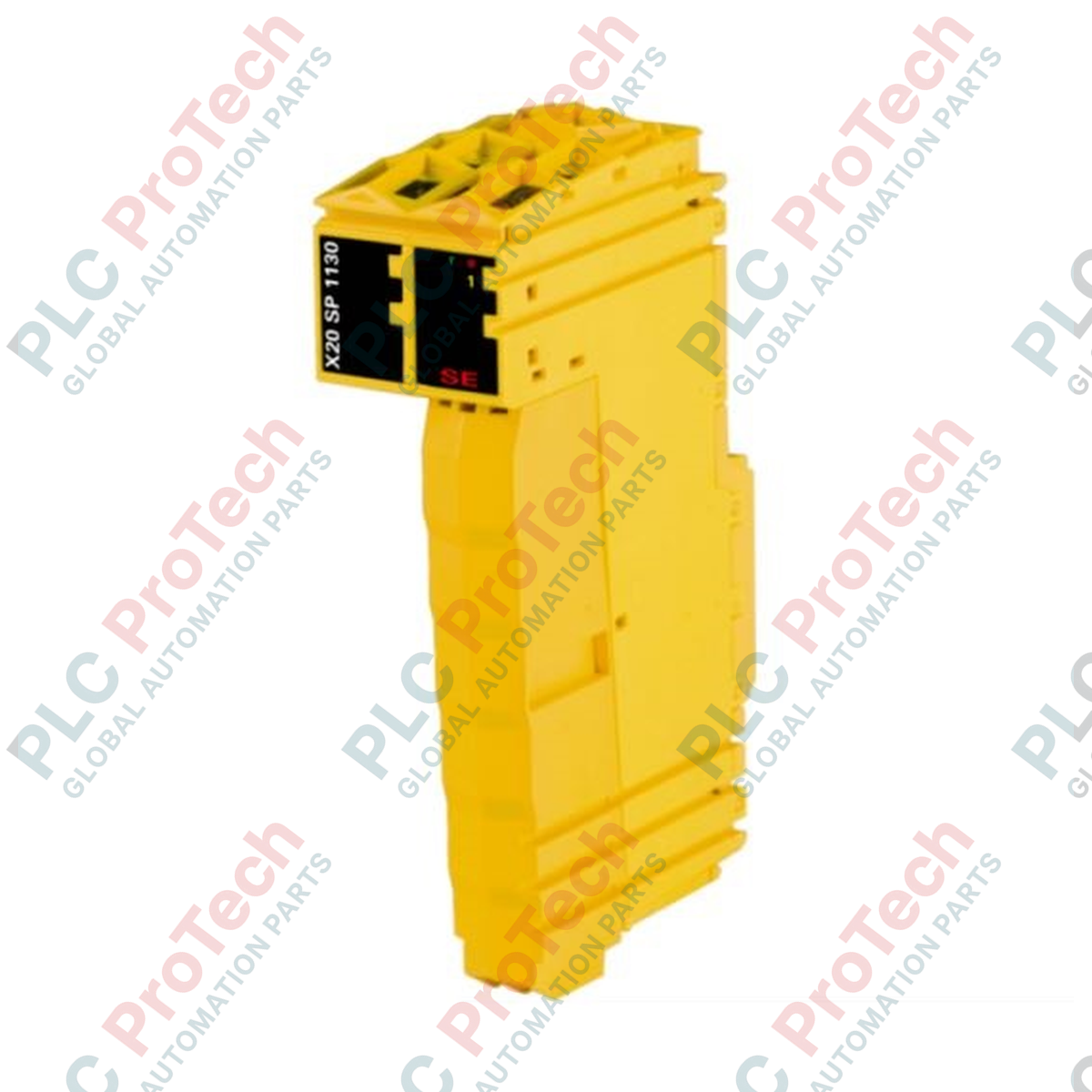

X20SP1130 B&R Módulo de fuente de alimentación segura del sistema X20

Descripción general del producto

El X20SP1130 (X20SP1130) es un módulo de alimentación de seguridad de alto rendimiento del sistema B&R X20, diseñado específicamente para aplicaciones industriales críticas para la seguridad. Este módulo proporciona una única salida digital segura de tipo B1, con una considerable capacidad de corriente nominal de 10 A a 24 VCC. Diseñado para su uso en circuitos de seguridad funcional, el X20SP1130 actúa como una fuente de alimentación fiable para grupos de E/S seguros, permitiendo la desconexión controlada y segura de grupos de potencial dentro del bastidor X20. Su diseño con transistores de efecto de campo (FET) incorpora conmutación positiva doble, lo que garantiza un alto nivel de cobertura diagnóstica y tolerancia a fallos. Al permitir que el nivel de salida sea legible por el sistema, proporciona a los ingenieros información en tiempo real para rutinas avanzadas de supervisión y diagnóstico de seguridad.

Configuración técnica

El X20SP1130 se caracteriza por su arquitectura de salida segura de «tipo B1», que funciona sin señales OSSD (dispositivo de conmutación de señales de salida), lo que lo hace ideal para configuraciones específicas de grupos de potencial de seguridad. El módulo utiliza una variante FET de conmutación positiva doble, que proporciona rutas redundantes para la interrupción de la alimentación, un requisito fundamental para alcanzar un alto nivel de rendimiento de seguridad. Una nota crítica de integración para este módulo es la necesidad de verificar la lista de módulos permitidos dentro del grupo de potencial que alimenta; esto garantiza que todos los componentes posteriores sean compatibles con la lógica de desconexión segura. El hardware está diseñado para ofrecer durabilidad industrial y mantiene una amplia tolerancia a la humedad, del 5 % al 95 %, durante las fases de funcionamiento, almacenamiento y transporte.

Especificaciones técnicas

Preguntas frecuentes técnicas

¿Qué importancia tiene la designación «tipo B1» para esta salida segura?

El tipo B1 hace referencia a una característica de seguridad específica de los sistemas B&R, en los que la salida está destinada a la alimentación segura de grupos de potencial. Indica que el módulo puede desconectar de forma segura la alimentación de un grupo de módulos estándar o de seguridad, siempre que estos figuren en la lista de compatibilidad permitida.

¿Por qué es importante la función «nivel de salida legible» en un módulo de seguridad?

Esta función permite al controlador de seguridad verificar el estado real de la salida de 10 A frente al estado ordenado. Esta realimentación de diagnóstico es esencial para detectar cortocircuitos entre circuitos, entradas de tensión externas o fallos internos del hardware, aumentando así el nivel de integridad de seguridad (SIL) general.

¿Requiere este módulo un bloque de terminales específico?

Sí, al igual que todos los módulos X20, el X20SP1130 debe utilizarse con el bloque de terminales X20 y el módulo de bus adecuados. La elevada corriente nominal de 10 A requiere que el cableado y el bloque de terminales estén correctamente dimensionados para soportar la carga térmica durante el funcionamiento continuo.

Guía de ingeniería e instalación

Planificación del grupo de potencial: Al diseñar el circuito de seguridad, consulte la «Lista de módulos permitidos» oficial de B&R para el X20SP1130. Solo deben colocarse módulos compatibles a la derecha del SP1130 en el grupo de potencial, para garantizar que la señal de desconexión segura se propague correctamente y que ningún módulo no seguro comprometa la función de seguridad.

Gestión térmica de alta corriente: Con una salida nominal de 10 A, el X20SP1130 puede generar calor localizado. Asegúrese de que el bastidor X20 disponga de una ventilación adecuada. Cuando se instalen varios módulos de alta potencia uno junto a otro, es recomendable calcular la disipación total de potencia y garantizar que la temperatura ambiente del armario no supere los límites de funcionamiento (normalmente, de 55 °C a 60 °C para los sistemas X20).

Cableado para seguridad: Utilice cable de 2,5 mm² (14 AWG) o superior para la alimentación de 24 VCC y las conexiones de salida segura, con el fin de minimizar la caída de tensión y evitar el sobrecalentamiento de los terminales. Dada la ausencia de OSSD, asegúrese de que la lógica de seguridad externa y los bucles de realimentación estén configurados correctamente en el entorno B&R SafeDESIGNER para mantener la categoría de seguridad prevista (por ejemplo, PL e / SIL 3).
