تولیدکننده: Bently Nevada
شماره محصول: 106765-25
کشور سازنده:ایالات متحده آمریکا
نوع محصول: کابل اتصال داخلی
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 3000g
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

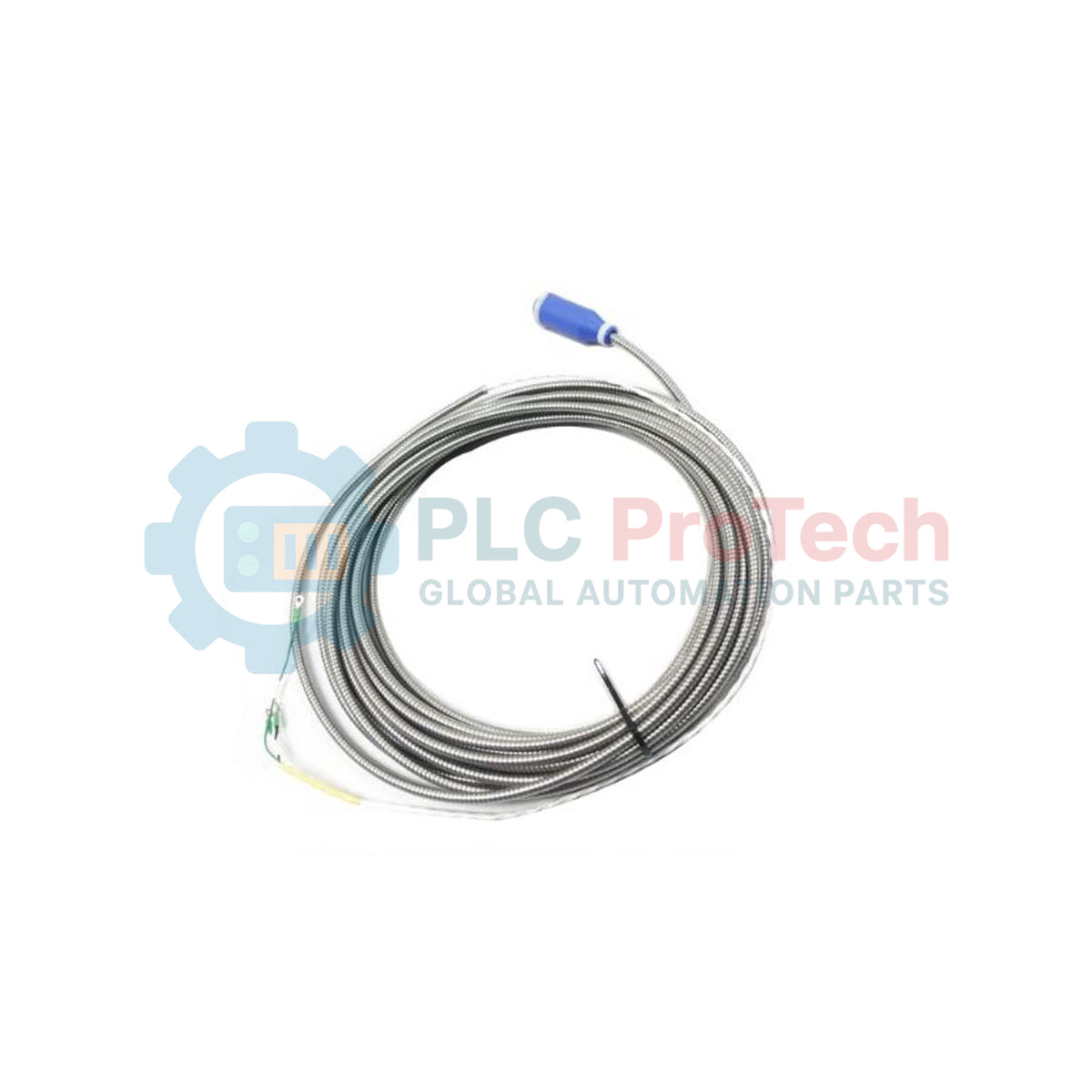

106765-25 یک مجموعه کابل اتصال تخصصی و مقاومسازیشده است که بهطور ویژه برای سری حسگرهای پیزوالکتریک سرعت-ارتعاش Bently Nevada 330525 Velomitor XA (eXtended Application) طراحی شده است. در بخشهای صنعتی حیاتی مانند تولید برق، تصفیه فاضلاب و سکوهای نفتی فراساحلی، 106765-25 بهعنوان حلقه اتصال حیاتی برای انتقال دادههای ارتعاشی با دقت بالا در محیطهای با رطوبت زیاد و خورنده عمل میکند. این کابل با بهرهگیری از یک سیستم کانکتور منحصربهفرد و مقاوم در برابر شرایط جوی، امکان نصب مستقیم حسگرها را بدون نیاز به محفظههای محافظ اضافی فراهم میکند. این معماری سادهشده ضمن حفظ یکپارچگی آببندی IP-65 و NEMA 4X در سختترین شرایط میدانی، پیچیدگی نصب را بهطور چشمگیری کاهش میدهد و بیشترین زمان کارکرد را برای تجهیزات دوار تضمین میکند.
سری 106765 از یک سیستم پسوند ماژولار استفاده میکند تا طول دقیق کابل موردنیاز برای هندسههای خاص قطار ماشینآلات را تأمین کند:
مدل پایه 106765: نشاندهنده مجموعه کابل اتصال با عملکرد بالا است که برای حسگرهای Velomitor XA طراحی شده و با قطعات سختافزاری از جنس فولاد زنگنزن 316L و آببندی مقاوم در برابر شرایط جوی سازگاری دارد.
گزینه AA (طول): طول کلی کابل را بر حسب متر تعیین میکند.
پسوند -25: نشاندهنده طول ثابت 25 متر (تقریباً 82 فوت) است.
منطق سفارش: رویه استاندارد Bently Nevada ایجاب میکند که این کابلهای تخصصی معمولاً با افزایشهای 3 متری طراحی و سفارش داده شوند تا امپدانس الکتریکی در سراسر حلقه پایش ثابت بماند.
| ویژگی | جزئیات مشخصات |
| مدل | 106765-25 |
| برند | Bently Nevada (Baker Hughes) |
| مبدأ | U.S.A. |
| حسگرهای سازگار | 330525 Velomitor XA Series |
| طول | 25 متر (82 فوت) |
| درجه حفاظت | IP-65 و NEMA 4X (در صورت اتصال صحیح) |
| دمای کاری | -55 تا +121 درجه سلسیوس (-67 تا +250 درجه فارنهایت) |
| جنس کانکتور | مواد مصنوعی مرغوب مقاوم در برابر شرایط جوی / فولاد زنگنزن |
| وزن حمل | 3.0 کیلوگرم |
آیا 106765-25 با Velomitor استاندارد 330500 سازگار است؟
اگرچه سیمکشی داخلی ممکن است مشابه باشد، 106765-25 بهطور ویژه برای نسخه «XA» (Extended Application) طراحی شده است. سری XA دارای کانکتور منحصربهفردی است که برای استفاده بدون محفظه جداگانه در نظر گرفته شده است. استفاده از این کابل با 330500 استاندارد ممکن است آببندی محیطی را مختل کند.
کابل چگونه در برابر تماس با مواد شیمیایی مقاومت میکند؟
روکش کابل و مواد سازنده کانکتور بهگونهای انتخاب شدهاند که مقاومت بالایی در برابر رطوبت و آلایندههای صنعتی داشته باشند. این مجموعه در ترکیب با بدنه فولاد زنگنزن 316L حسگر 330525، حفاظت برتری در برابر محیطهای خورنده رایج در معدنکاری و فرآوری شیمیایی فراهم میکند.
آیا طول 25 متری بر دقت سیگنال تأثیر میگذارد؟
خیر. سامانههای پیزوالکتریک سرعت-ارتعاش Bently Nevada برای انتقال سیگنالها در فواصل قابلتوجه طراحی شدهاند. مسیر 25 متری کاملاً در محدودههای عملیاتی قرار دارد، مشروط بر اینکه کابل دور از منابع تداخل ولتاژ بالا نصب شود.
آببندی محیطی و حفاظت در برابر رطوبت
برای دستیابی به درجه حفاظت کامل NEMA 4X و IP-65، کانکتور باید بهدرستی در جای خود قرار گرفته و محکم شود. در محیطهای بیرونی یا محلهای شستوشو، مهندسان باید لایه نازکی از روانکننده سیلیکونی را روی رزوههای کانکتور (دور از پینها) اعمال کنند تا آببندی گازبند ایجاد شود و از خوردگی و گیرکردن رزوهها در طول زمان جلوگیری شود.
مسیریابی و مهار تنش مکانیکی
با توجه به دهانه 25 متری، کابل باید در سینی کابل یا لولههای محافظ پشتیبانی شود. از خمهای تندی که شعاع حداقل خمش را نقض میکنند خودداری کنید (معمولاً 10 برابر قطر کابل). در سمت حسگر، یک «حلقه چکه» کوچک ایجاد کنید تا از حرکت رطوبت متراکمشده در امتداد کابل و تجمع آن در محل اتصال کانکتور جلوگیری شود.
کاهش تداخل الکترومغناطیسی (EMI)
حتی با وجود شیلد مقاومسازیشده، 106765-25 باید حداقل 0.3 متر (1 فوت) از خطوط برق AC پرقدرت و درایوهای فرکانس متغیر (VFD) فاصله داشته باشد. اگر کابل ناچار باشد از روی یک خط برق عبور کند، باید این کار را با زاویه 90 درجه انجام دهد تا خطر نویز سیگنال به حداقل برسد.
